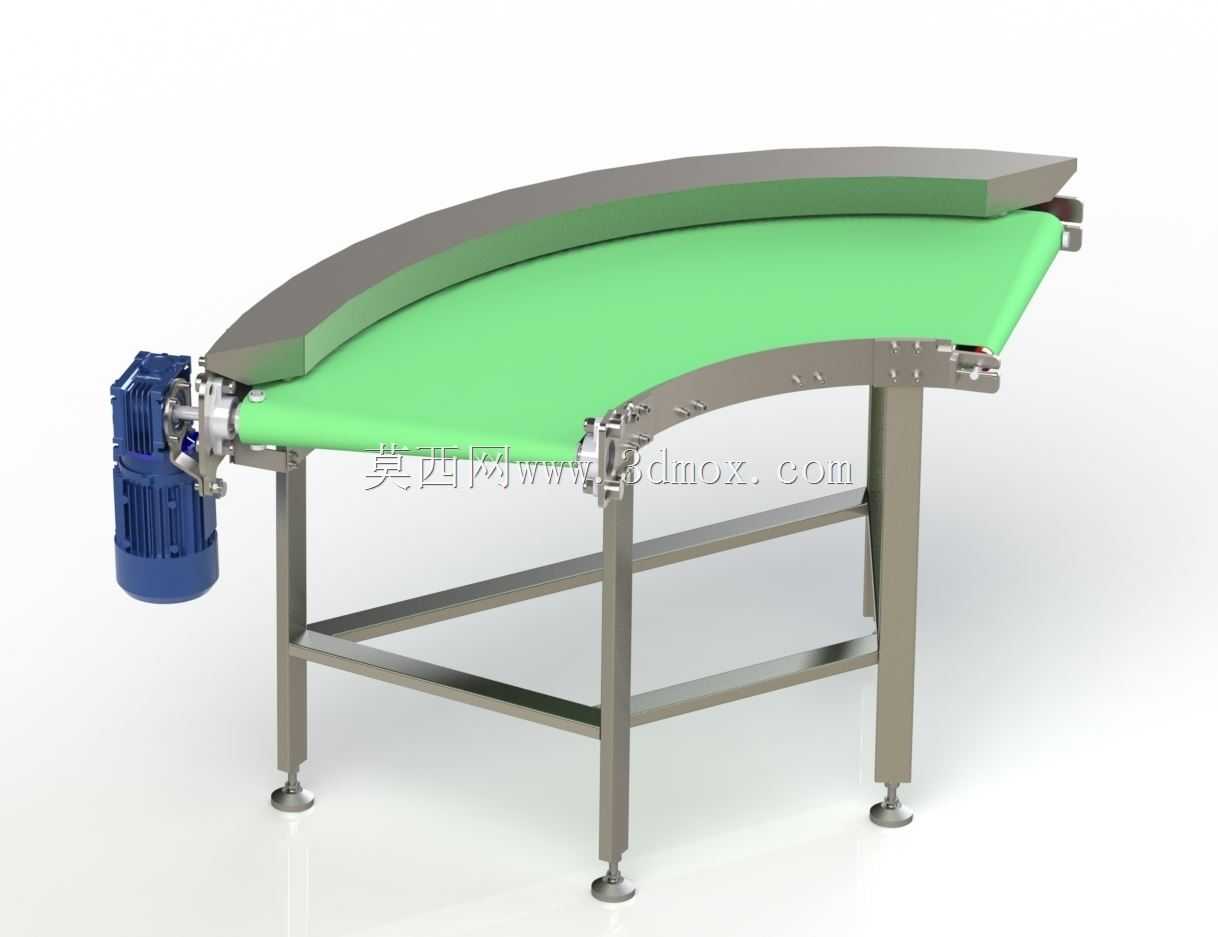

带锥形轴的90度转弯皮带输送设备

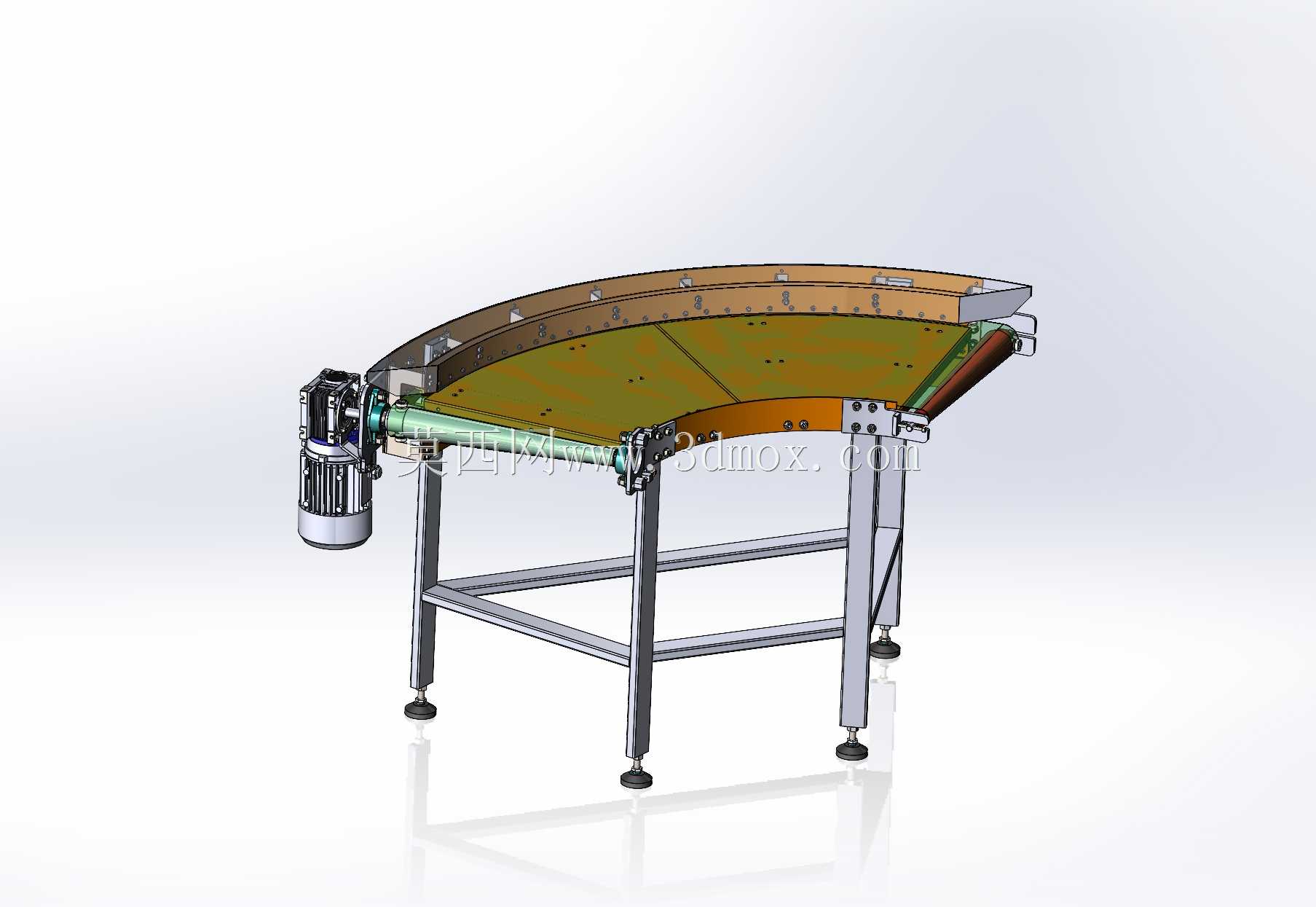

　　这款90度转弯皮带输送设备，主要用于生产流水线、物流分拣线、包装作业线中需要改变物料输送方向的工位，可实现相邻垂直排布输送线之间的平稳物料转接，避免物料在转向环节出现卡顿、掉落、堆积问题，适配箱装件、袋装件、小型散料托盘等多种常规输送载荷，在食品加工、电商仓储、电子组装、日化包装等车间场景中应用广泛。设备采用锥形轴作为转弯段的核心传动部件，区别于普通转弯机的多辊轮排布结构，锥形轴可匹配转弯段内外圈的线速度差，让皮带在转弯运行过程中始终保持张紧状态，不会出现跑偏、褶皱、侧边磨损过快的问题，传动端搭配减速电机直连驱动，传动效率更高，运行噪音更低，日常维护时仅需定期检查张紧度即可，无需频繁调整多组托辊的位置。机架采用不锈钢方管焊接成型，

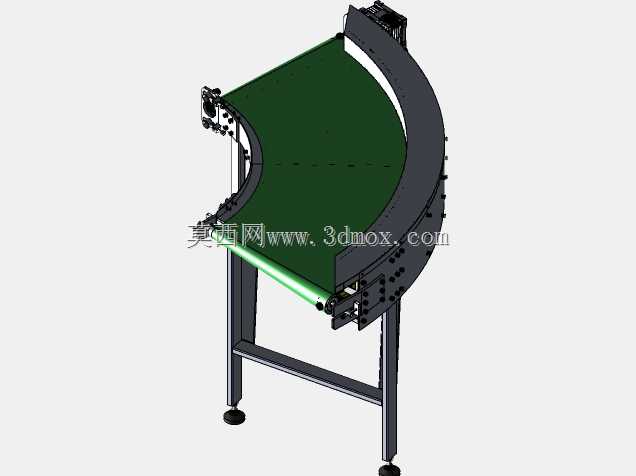

　　支腿底部配置可调脚杯，可根据现场地面平整度调整设备整体水平度，也可适配上下游输送线的高度差，安装时仅需预留对应转弯半径的安装空间，将进出料端与前后输送线对齐固定即可，无需额外搭建复杂的支撑结构。转弯段的皮带外侧设置弧形护边，可避免物料在离心力作用下从侧边滑落，护边与机架采用快拆螺栓连接，后期更换皮带或者清理内侧残留物料时可快速拆卸，无需拆解整体机架。设计阶段针对转弯段的皮带运行轨迹做了模拟验证，将锥形轴的锥度参数与转弯半径、皮带宽度做匹配计算，确保皮带在满负载运行时，内外圈的滑动差控制在合理范围内，延长皮带的使用寿命，同时降低运行过程中的摩擦阻力，减少电机的负载损耗。设备的整体安装边界可根据现场需求调整带宽与转弯半径，常规款的转弯半径适配多数车间的线体排布需求，支腿的高度调节范围可覆盖常规流水线的作业高度区间，无需额外定制转接段即可直接并入现有输送系统中。
