CA6140车床配套电气控制箱结构设计

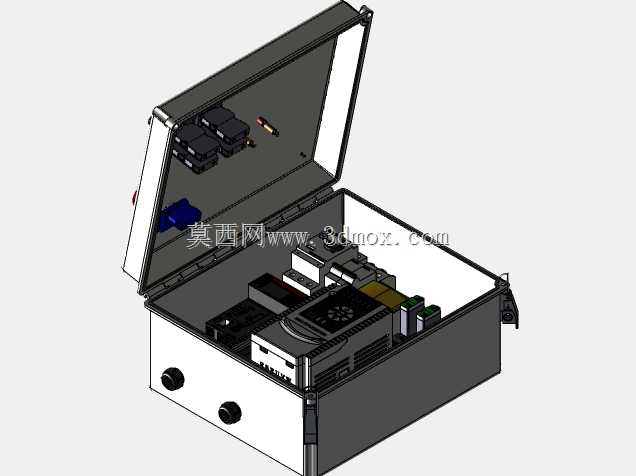

　　这款电气控制箱是为CA6140普通车床配套设计的电控承载单元，在车床的整体运行体系中承担着整机逻辑控制、动力分配、信号中转的核心作用，所有车床主轴启停、进给切换、冷却泵控制、过载保护相关的电气元件都集成在这个箱体内部，是车床电气系统的物理载体。从实际应用场景来看，这类电控箱通常安装在车床床身侧方的预留安装位，操作高度适配一线操作工人的日常检修与操作习惯，既不会干涉车床溜板箱的全行程移动，也能避免加工过程中飞溅的切屑、切削液直接冲刷箱体接缝。设计过程中首先考虑的是箱体的防护性能，箱体采用弯折焊接的金属壳体结构，箱盖与箱体结合处预留了密封胶条的安装槽，配合侧边的锁扣结构，能够满足车间加工环境下的防尘防泼溅要求，

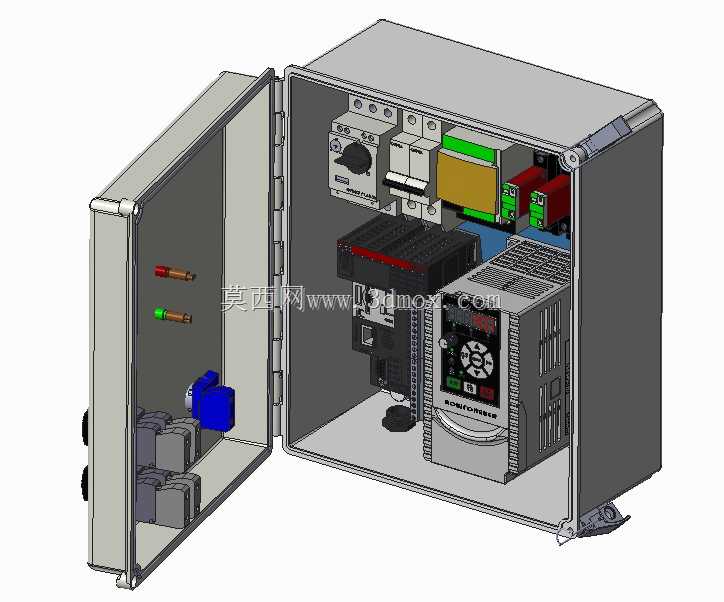

　　避免加工产生的金属粉尘进入箱内造成电气元件短路。箱体侧壁预留的两个穿线格兰头安装位，分别对应动力进线与控制信号出线的走线需求，开孔位置避开了内部元件的安装区域，方便现场布线时的线缆固定与密封处理。内部的元件布局遵循强弱电分离的原则，箱体上盖内侧安装的是低压断路器、熔断器这类强电保护元件，主腔体内部从左到右依次排布PLC控制单元、接触器、接线端子排，不同电压等级的元件之间预留了足够的电气间隙，既方便日常检修时的元件拆装，也能避免强电信号对弱电控制回路的干扰。箱体的安装边界充分考虑了CA6140车床的原有安装尺寸，背部的两个安装挂耳孔位与车床床身的原有安装螺孔完全匹配，不需要对床身进行二次加工就能完成固定，箱体整体深度控制在合理范围内，

　　不会超出车床侧方的安全操作距离，箱盖开启角度可以达到100度以上，开启后不会自行回落，方便检修人员双手操作内部元件。从结构强度来看，箱体板材厚度选用常规工业电控箱的标准厚度，侧壁做了加强弯折处理，即使在车间日常搬运、安装过程中受到轻微碰撞，也不会出现明显变形，能够有效保护内部精密的电气控制元件不受外力损坏。
