进料压缩切屑压实造粒设备结构设计

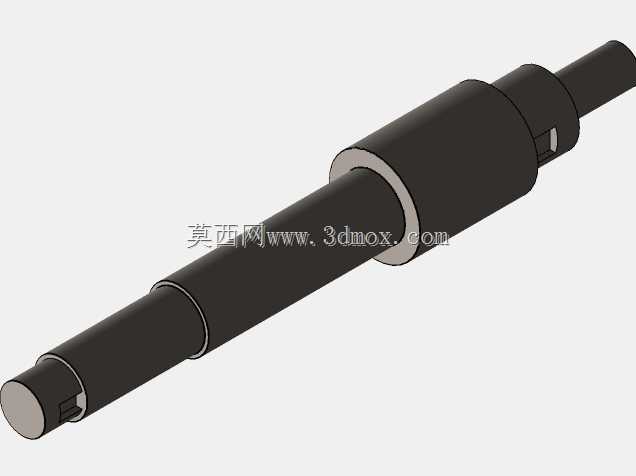

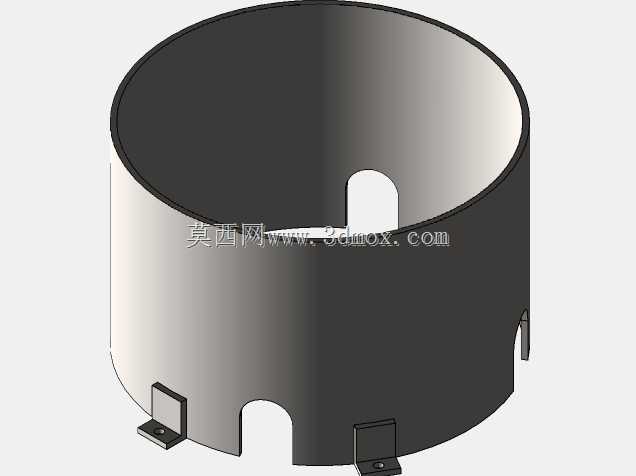

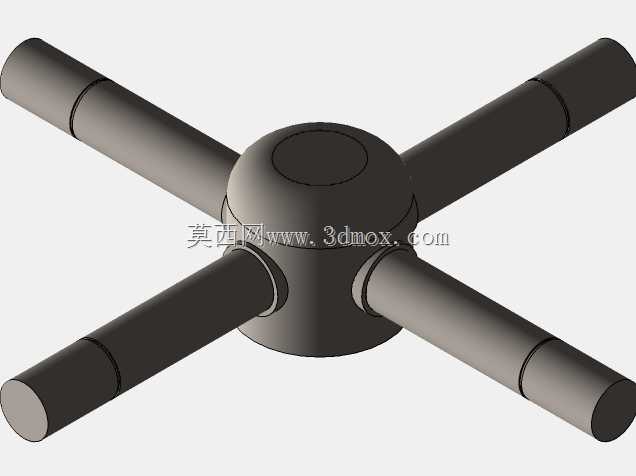

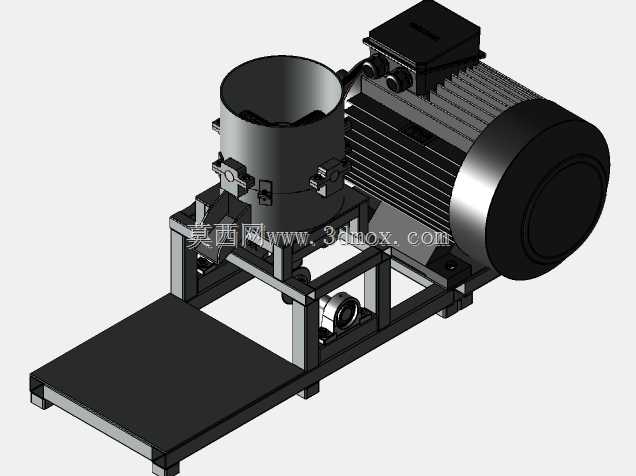

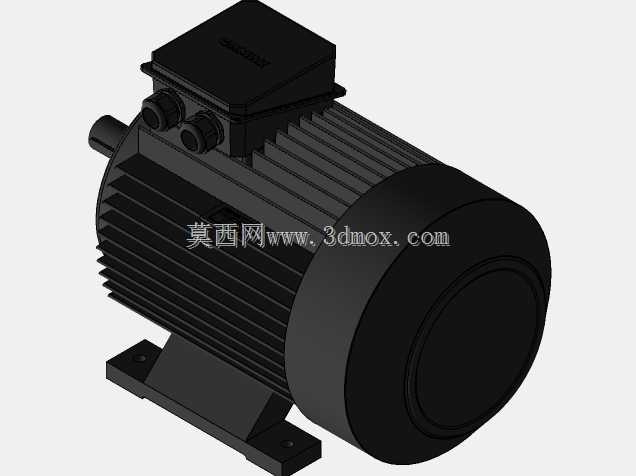

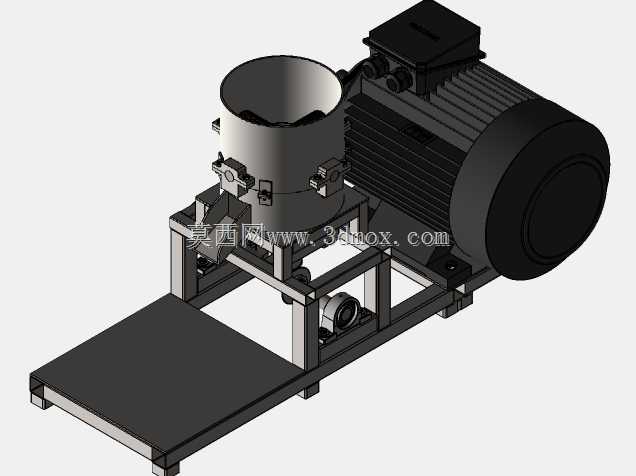

　　该设备主要面向金属切削加工车间的切屑回收处理场景，同时可适配生物质颗粒、塑料碎料等散状物料的压实造粒工序，解决松散物料储运占比大、回收转运成本高的实际生产痛点。设备整体采用驱动端与成型端同轴布置的结构方案，驱动单元选用标准卧式异步电机，通过法兰直连的方式与造粒腔传动组件对接，省去了中间皮带传动或链传动的冗余结构，既压缩了整机的轴向安装尺寸，也减少了传动环节的功率损耗，适配车间内固定工位的连续作业需求。造粒腔采用上部敞口的桶式结构，进料口直接对接车间切屑输送管道的落料端，内部设置压料转子与定刀组配合，进入腔体的松散切屑在转子离心力作用下被甩向腔体内壁，经过定刀与动刀的剪切作用将长切屑打断为短屑，

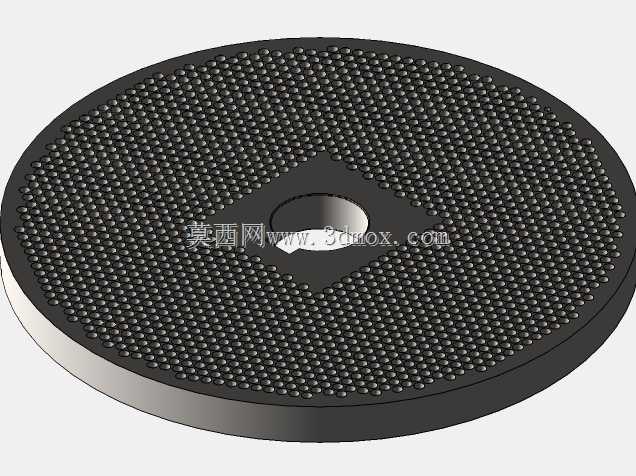

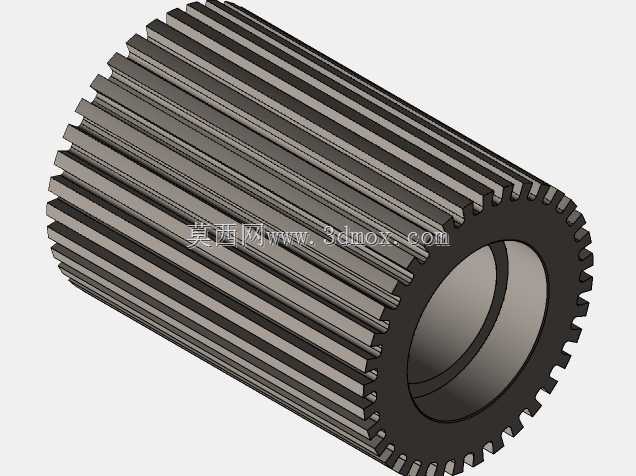

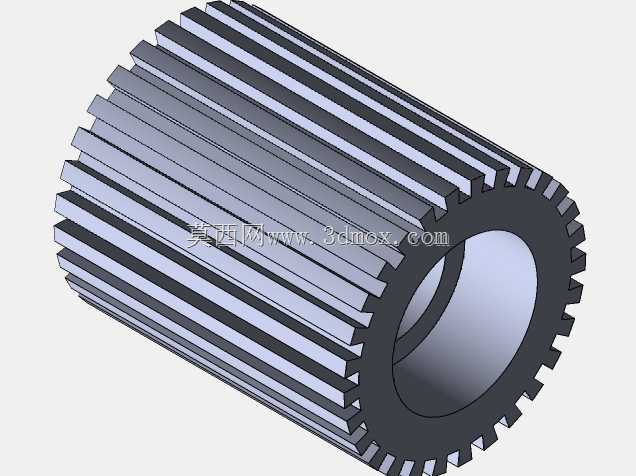

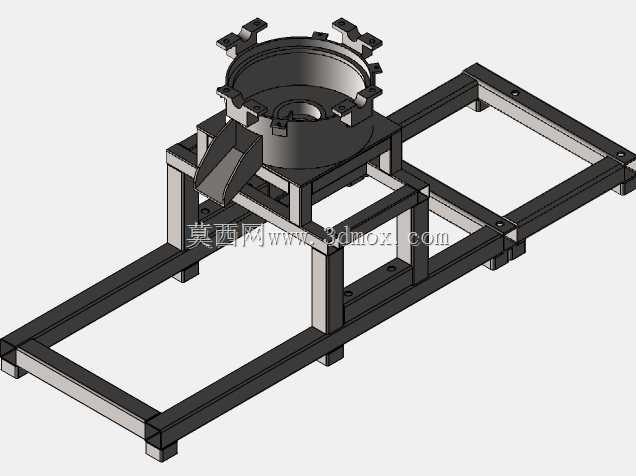

　　随后在压料轮的挤压作用下通过腔体下部的成型孔板，被挤压为密度均匀的短圆柱状颗粒，挤压过程中切屑携带的切削液会通过孔板间隙流入下部接液托盘，实现固液初步分离。机架部分采用标准矩形钢管焊接成型，底部设置四个可调式支撑脚，可根据现场地面平整度调整设备水平度，避免高速运转过程中出现共振异响；机架一侧延伸出水平接料平台，成型后的颗粒直接落入平台上的集料箱，无需额外设置出料输送结构，适配小批量多班次的切屑处理节奏。设备的安装边界需预留左侧电机散热端的检修空间，上部进料口需与上方落料管道预留100-150mm的对接余量，右侧接料平台需预留集料箱的取放空间，整体安装无需预埋地脚螺栓，放置在硬化地面上调整水平后即可接电投入使用。设计过程中对造粒腔的壁厚做了针对性加强，避免金属切屑挤压过程中出现腔体变形，转子组件做了动平衡校正，满负载运行时的振动幅值控制在允许范围内，传动部位全部设置安全防护罩，避免操作人员误触转动部件引发安全事故。
