CA6140车床配套自动送料伸缩叉机构

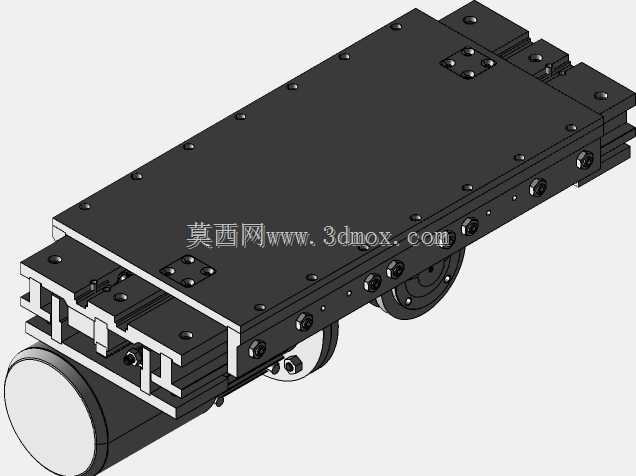

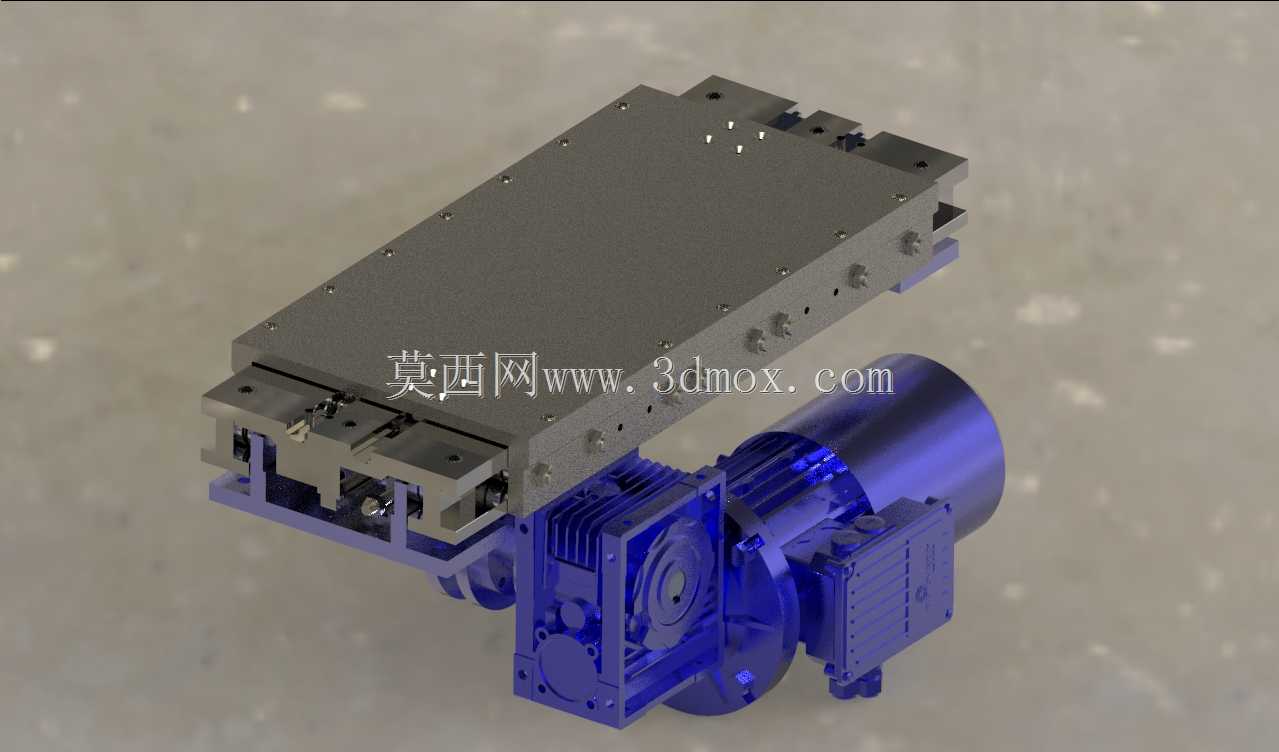

　　这款伸缩叉是为CA6140普通车床配套设计的自动上下料执行部件，主要应用于车床加工单元的工件转运环节，可在车床主轴与料架、相邻工序工位之间完成轴类、盘类毛坯及半成品工件的取放与输送动作，替代传统人工上下料操作，降低操作工重复劳动强度，同时减少人工装夹带来的定位误差，适配中小批量机加工车间的半自动化改造需求。从结构设计来看，整套机构采用模块化布局，上部为双层滑动叉体结构，通过线性导轨实现两级伸缩动作，行程覆盖CA6140车床主轴中心到侧边料架的常规转运距离，叉体表面预留有工件定位块安装孔位，可根据加工工件的外形尺寸更换适配的定位工装，兼容直径20-150mm范围内的盘类、轴类工件承载。驱动端采用蜗轮蜗杆减速机与异步电机直连的传动方案，

　　减速机输出端通过齿轮齿条副将旋转运动转化为叉体的直线伸缩动作，蜗轮蜗杆结构自带反向自锁特性，可在电机断电状态下锁定叉体位置，避免叉体滑移导致工件掉落或碰撞机床主轴，传动过程平稳无冲击，启停位置重复定位精度可控制在0.2mm以内，满足车床上下料的定位精度要求。安装边界方面，整套机构的底座预留有与车床床身侧边连接的螺栓安装孔，安装时无需对原有车床床身进行大规模焊接改造，仅需匹配床身侧边的T型槽位置即可完成固定，机构整体高度适配CA6140车床主轴中心高度，安装后不会与车床原有刀架、尾座等部件产生运动干涉，叉体缩回状态下整体轮廓位于车床侧边安全防护范围内，不会占用过多车间操作通道空间。设计过程中针对机加工车间的切削液、

　　金属粉尘环境做了适配处理，叉体滑动导轨面加装了防尘刮屑板，可阻挡金属切屑进入导轨滑动面造成磨损，减速机输出端配置有骨架油封，避免润滑脂泄漏污染加工工件，电机外壳采用全封闭结构，可抵御切削液飞溅与粉尘侵入，延长设备在机加工场景下的使用寿命。在实际选型适配时，可根据现场料架的布置位置调整叉体的最大伸出行程，也可更换不同功率的驱动电机匹配更大重量的工件转运需求，整套机构的零部件多采用标准件，导轨、齿轮、减速机等部件均可直接采购通用标准型号替换，后期维护成本较低，无需定制特殊备件。
