斗山DNM200五轴加工中心整机结构

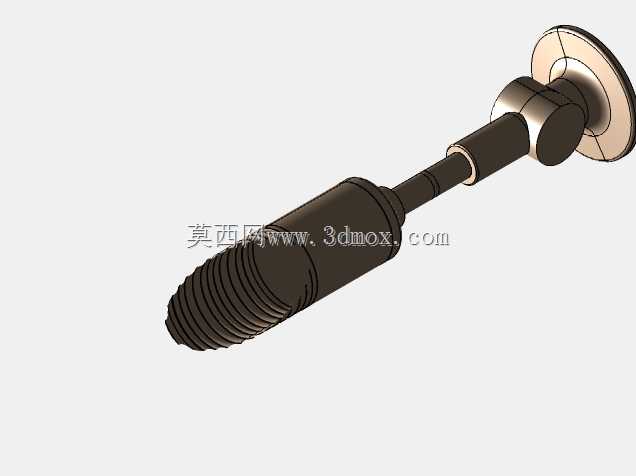

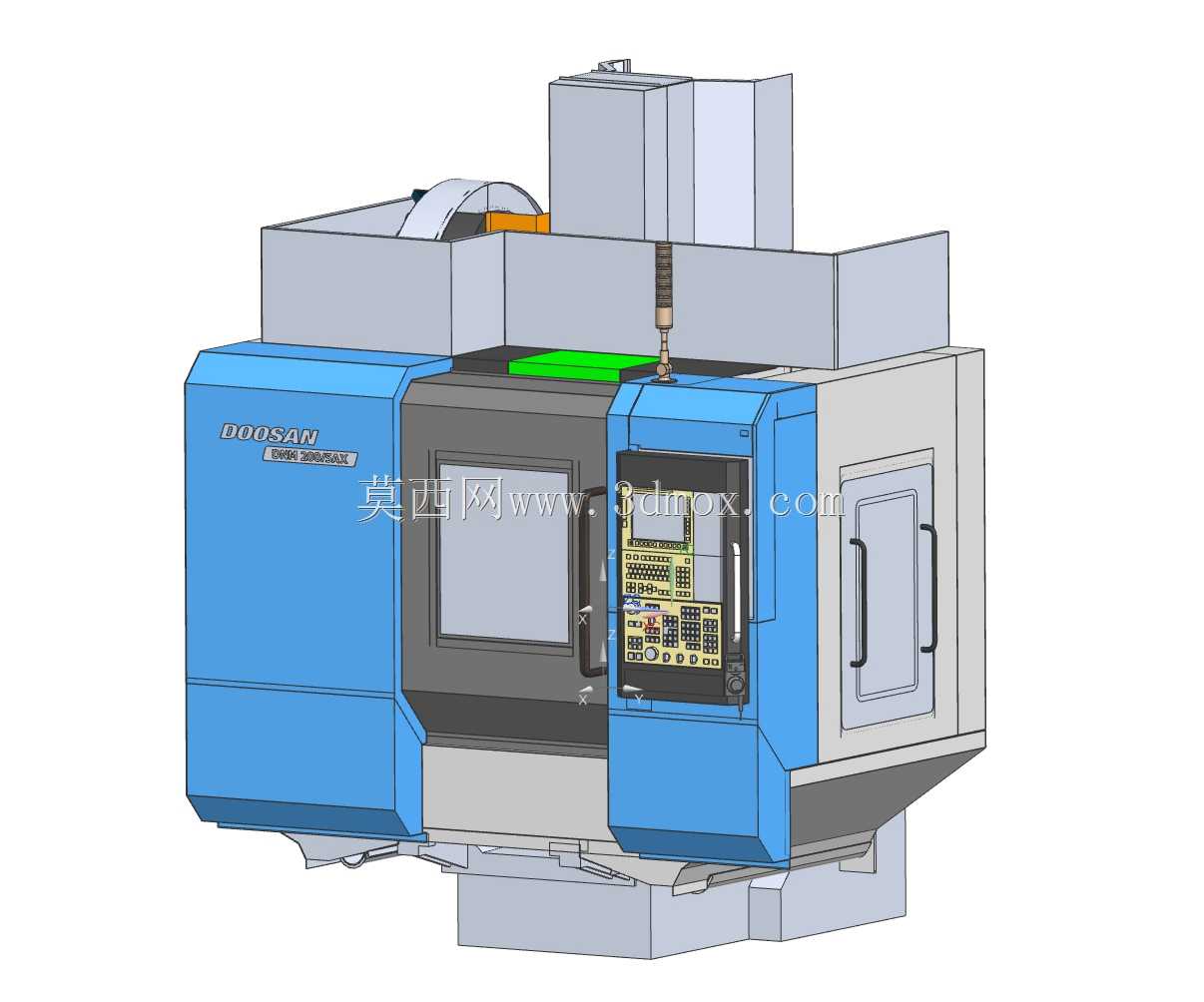

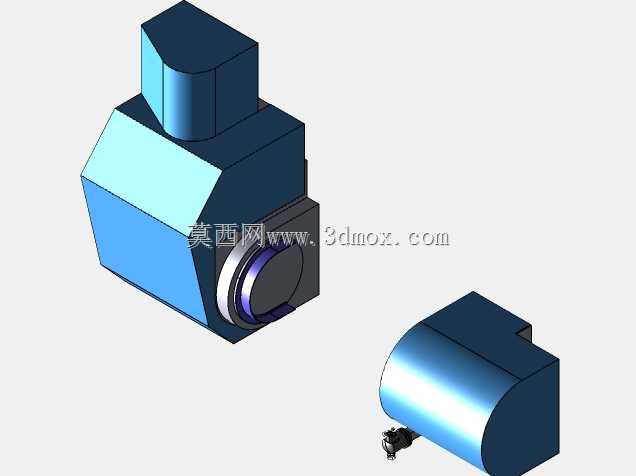

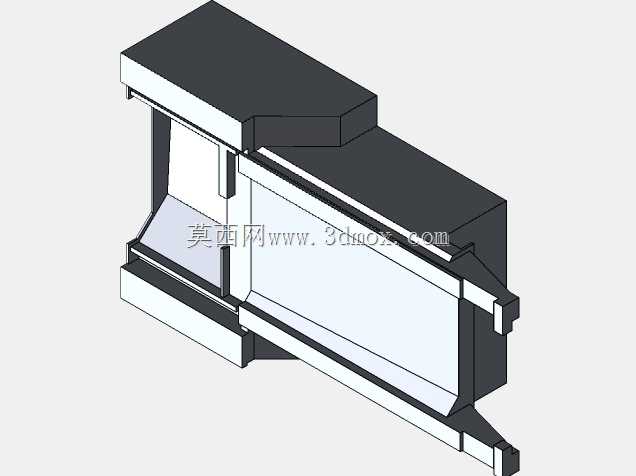

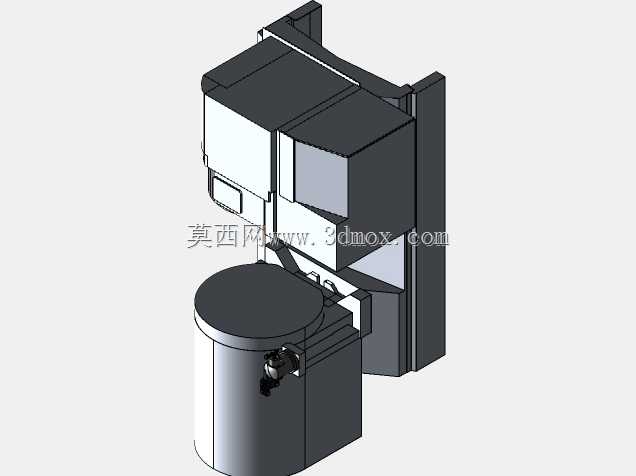

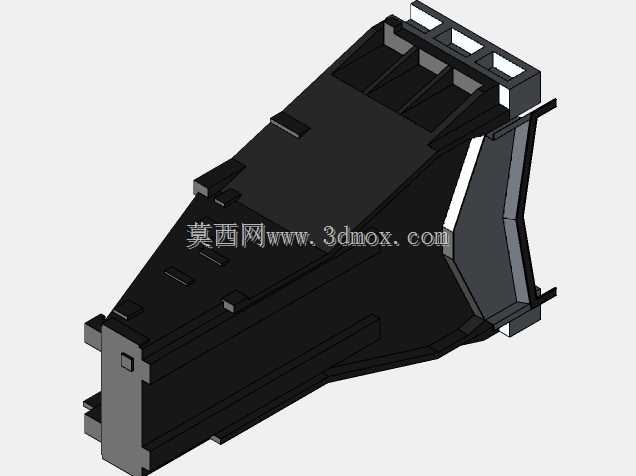

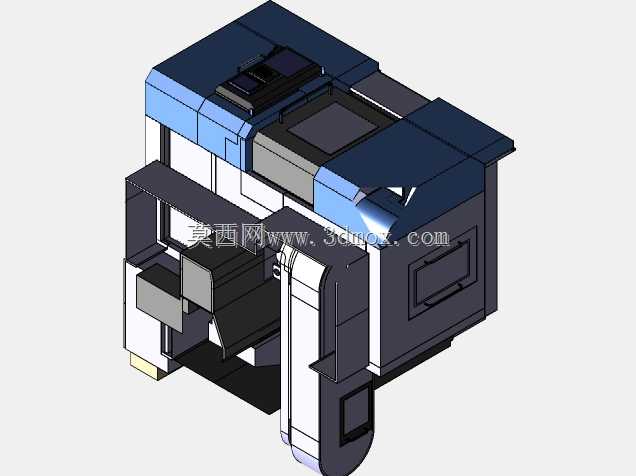

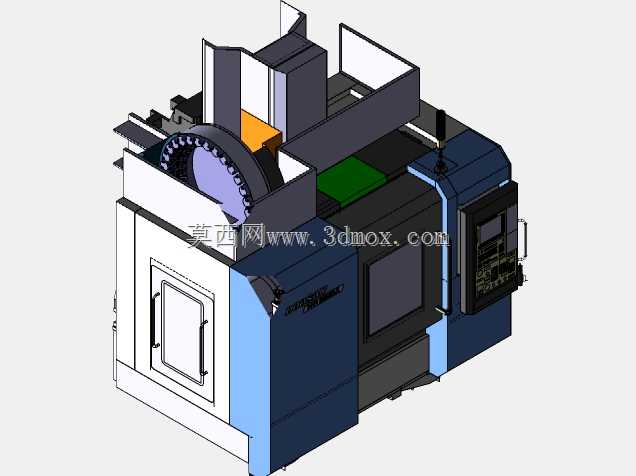

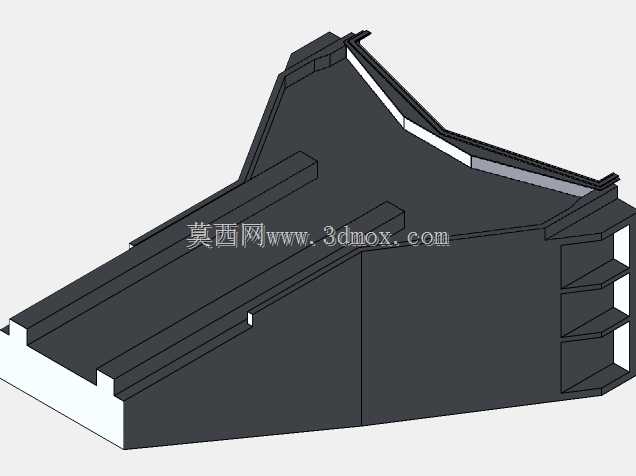

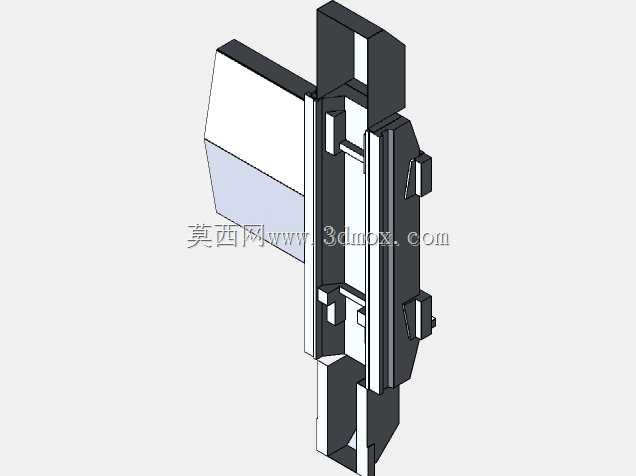

　　这款五轴加工设备的三维结构还原，覆盖了从床身基座到主轴刀库、防护壳体的全部件装配关系，能直接用于车间布局规划、产线适配验证以及新入职操机人员的结构认知教学。在精密零部件加工场景中，这类五轴设备可一次装夹完成箱体类、复杂曲面类零件的多面铣削、钻孔、攻丝工序，避免多次装夹带来的定位误差，常见于汽车零部件精密加工、航空航天结构件小批量生产、模具型腔精加工等场景，相比三轴加工中心，它能应对带倒扣、多斜面、空间斜孔的复杂零件加工需求，减少专用工装的制作成本与周期。从结构设计逻辑来看，该设备采用C型床身布局，床身采用整体铸铁结构设计，内部布置有交错的加强筋结构，可抵消重切削时的切削振动，保证主轴加工时的刚性；主轴单元布置在Z向滑枕前端，

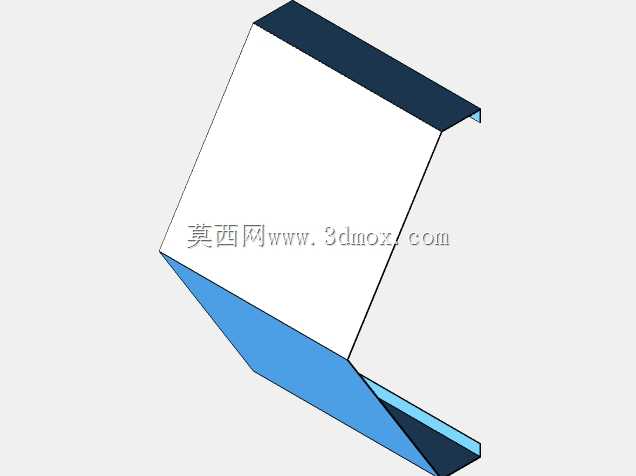

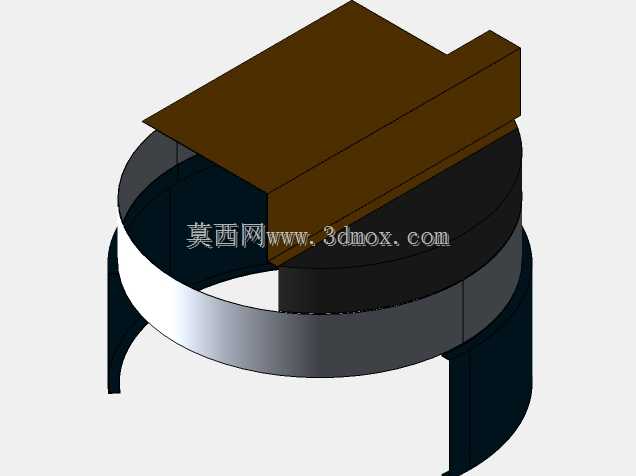

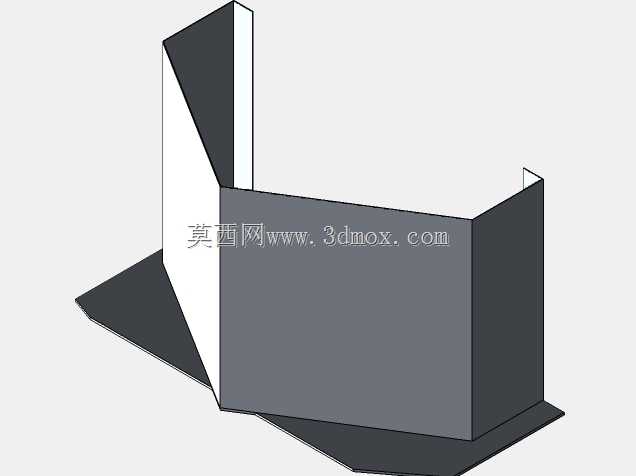

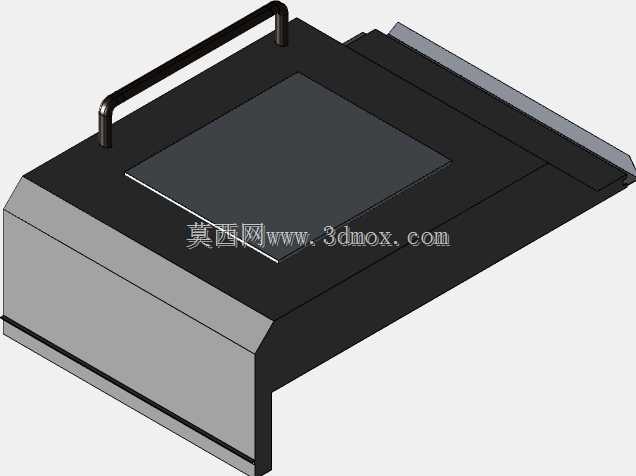

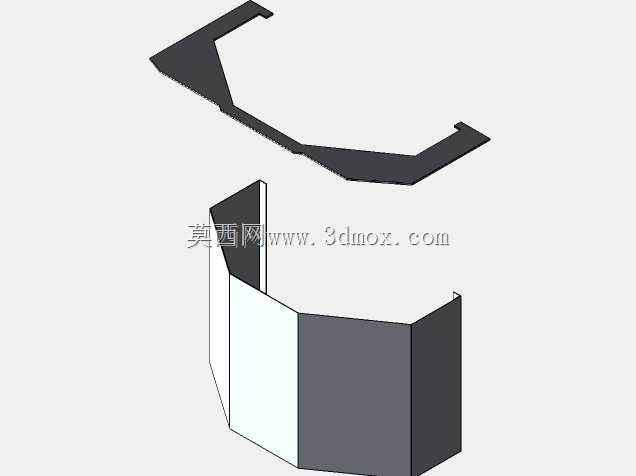

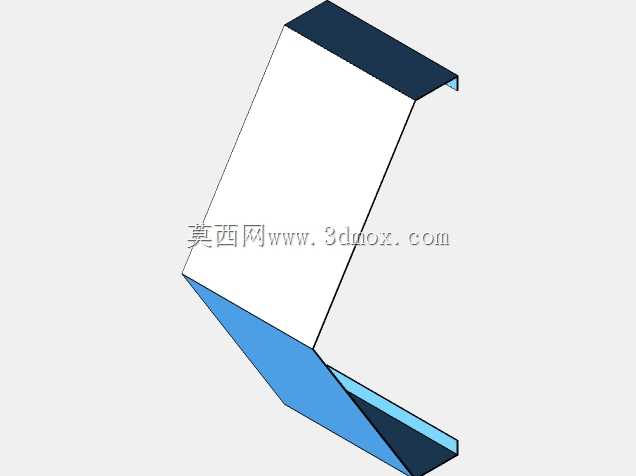

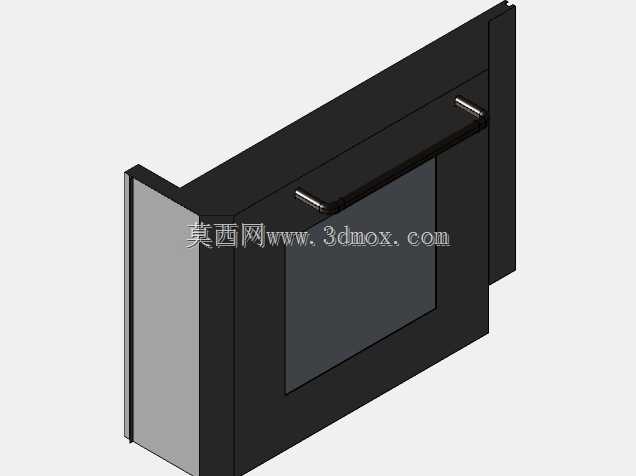

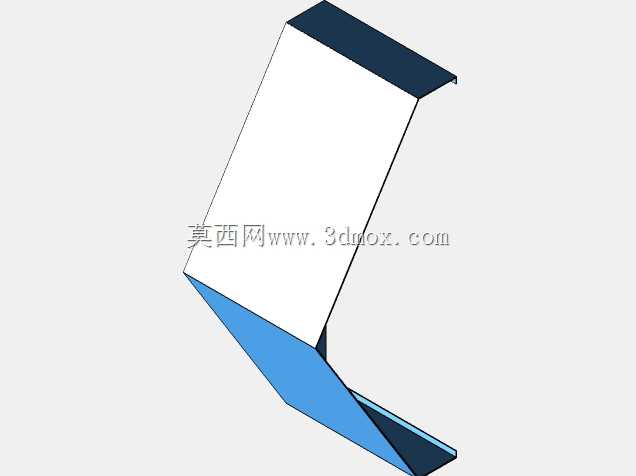

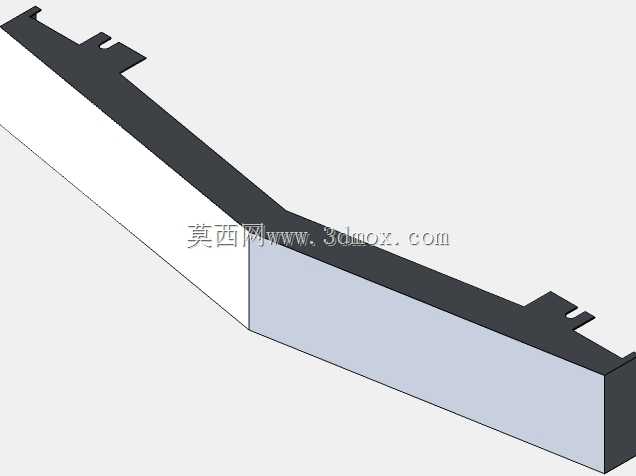

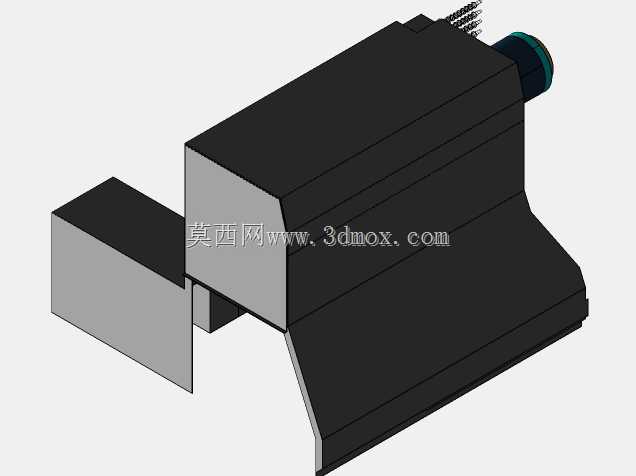

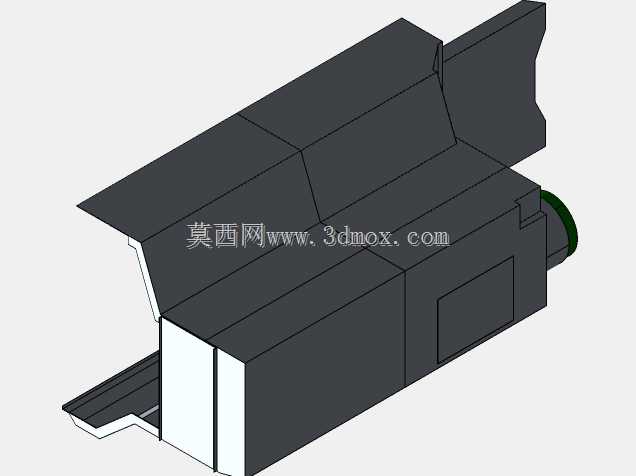

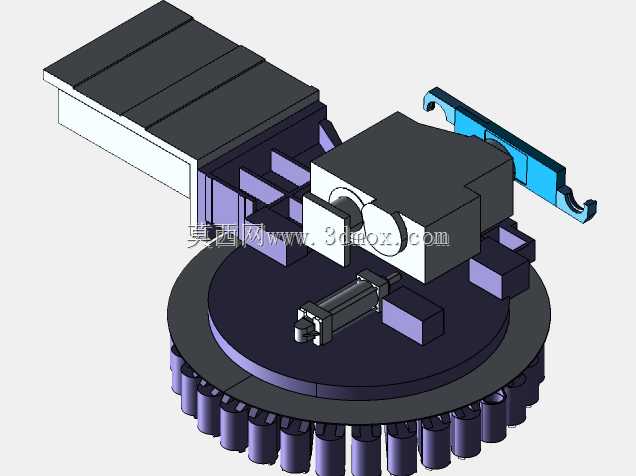

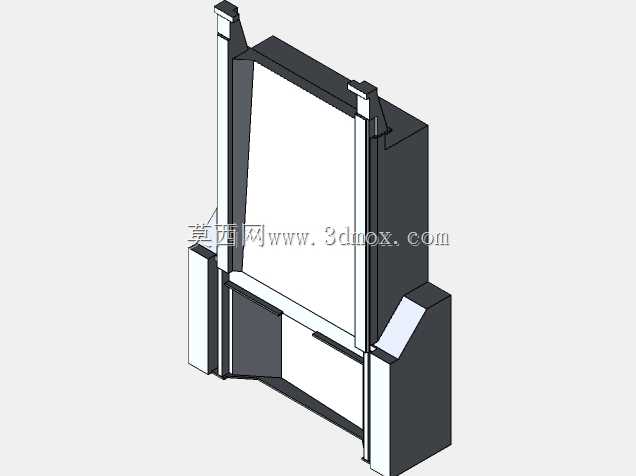

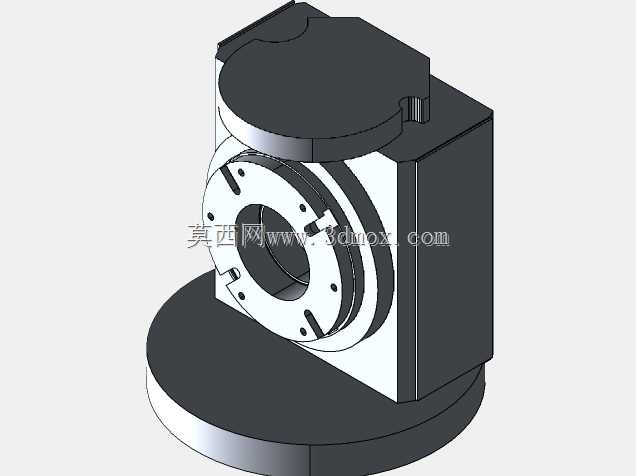

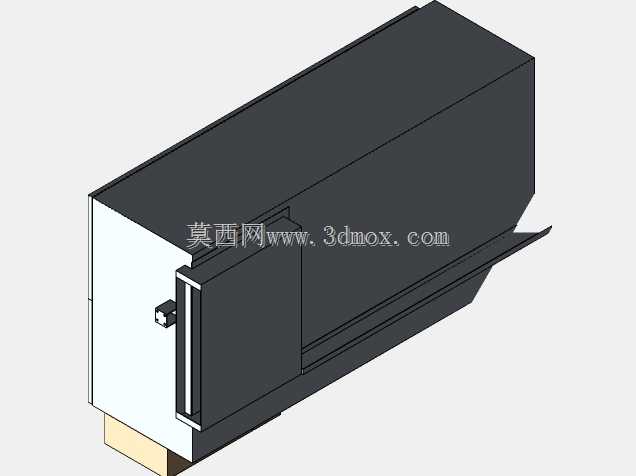

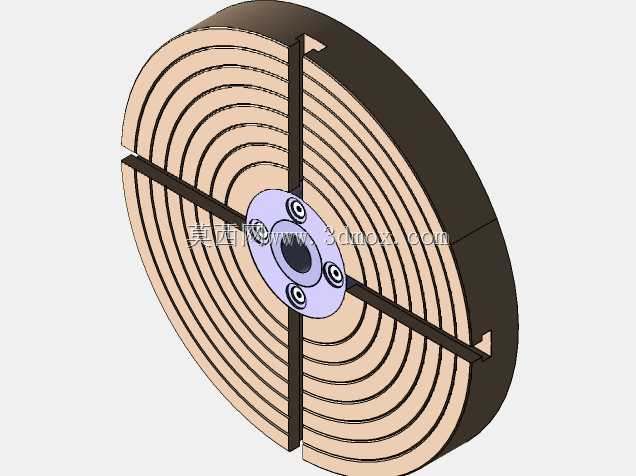

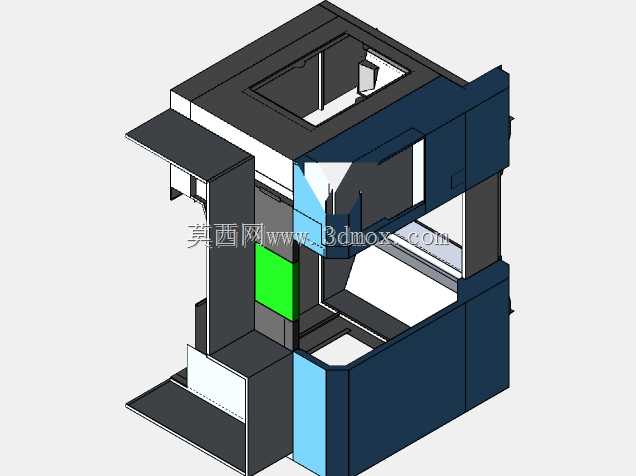

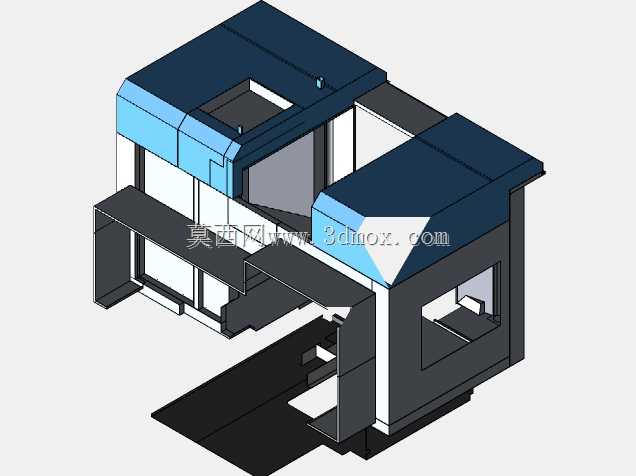

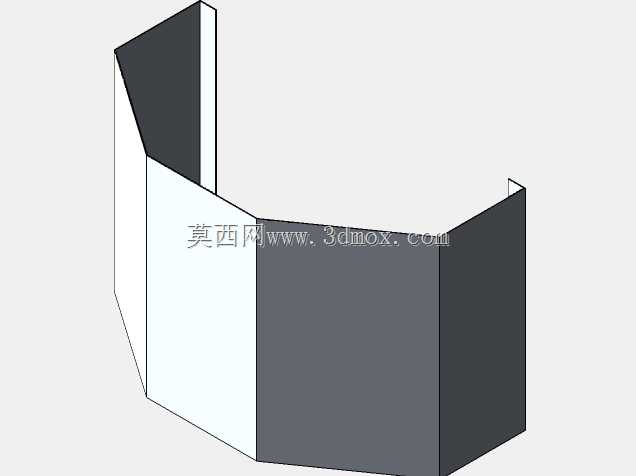

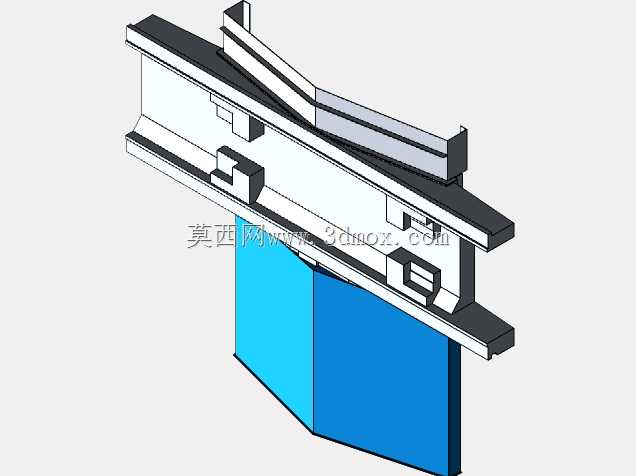

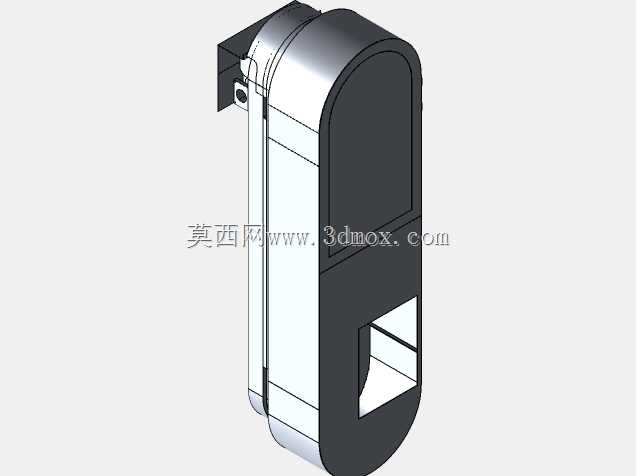

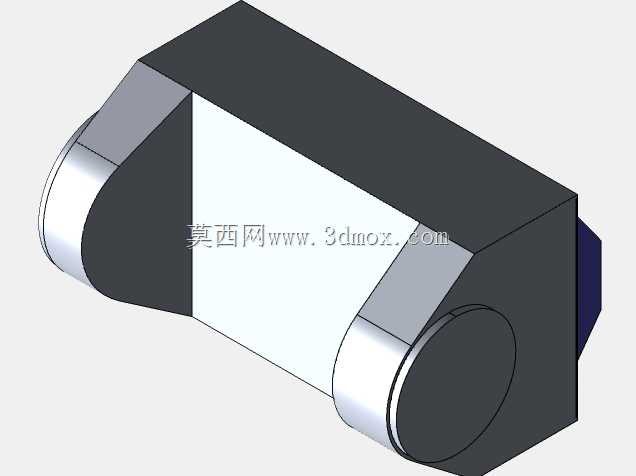

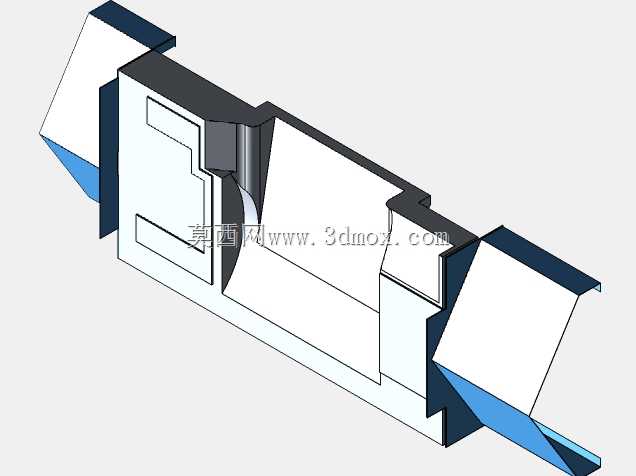

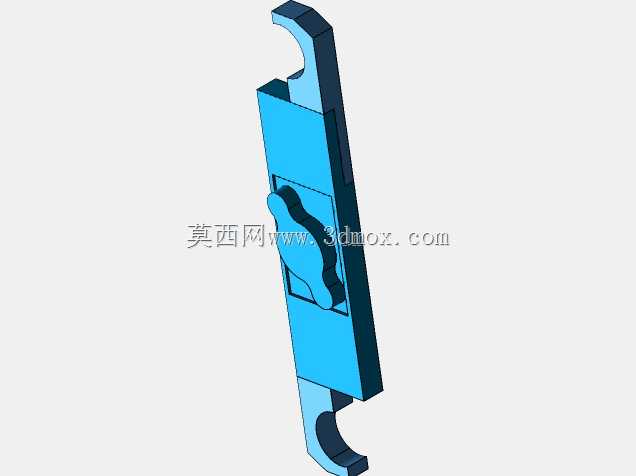

　　X/Y/Z三个直线轴采用滚柱直线导轨搭配大导程滚珠丝杠传动，兼顾快速移动的响应速度与重切削的承载能力，回转工作台集成在床身中部，可实现两个旋转轴的联动，配合直线轴完成五轴联动加工。刀库采用圆盘式结构布置在设备侧上方，可容纳多把不同规格的加工刀具，换刀动作通过凸轮机构驱动，换刀路径经过优化，能缩短非加工等待时间。设备的外防护采用整体式钣金结构，操作门设置在正面，配备透明观察窗方便观察加工状态，防护钣金的接缝处做了防切削液飞溅的折边设计，侧面预留有排屑机安装接口、电气管线接口、切削液循环管路接口，安装时可根据车间实际布局匹配对应的排屑、冷却辅助设备。整机的安装边界需要考虑前部操作门开启的预留空间、后部电气柜检修空间、侧面刀库维护空间，

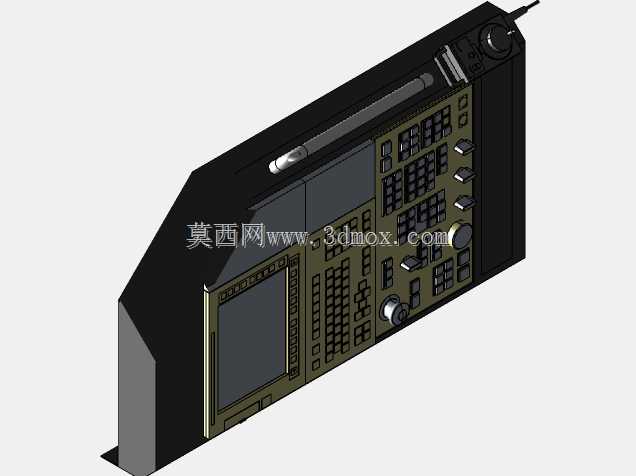

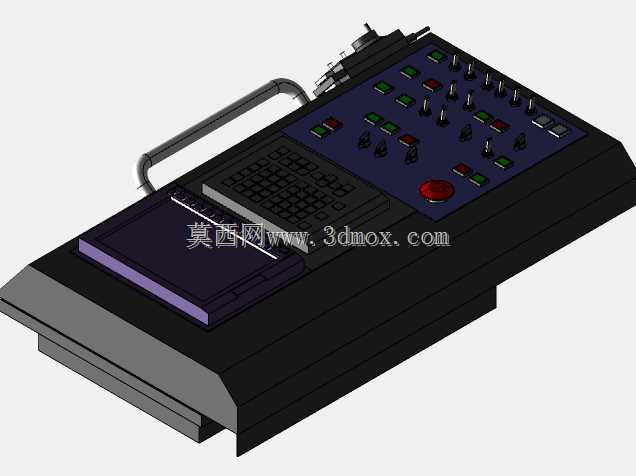

　　地面需要做对应的水平基础处理，预留地脚螺栓安装孔，保证设备长期运行的精度稳定性。模型中还原的操作面板布置在设备右侧，符合多数操作人员的操作习惯，面板高度适配站立操作的人机工程学要求，各操作按钮、显示屏的位置都按照实际设备的布局还原，可用于虚拟调试阶段的操作逻辑验证。
