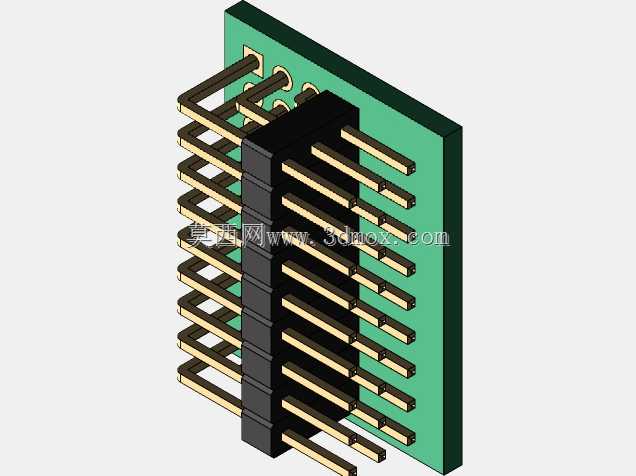

KiCAD用2.54mm间距三排直角弯排针设计

　　这款三排直角弯排针是面向PCB板间垂直连接场景开发的板级互连元件，核心针距采用行业通用的2.54mm标准规格，适配绝大多数 breadboard、开发板、工业控制板卡的孔位布局，在工控板卡堆叠、嵌入式模块外接、测试治具信号引出等场景中应用广泛。不同于常规单排、双排直插排针，三排结构在相同板卡占用面积下可承载更多信号通路，直角弯折结构能实现两块垂直排布PCB的直接互连，省去额外的转接线缆与接插件，大幅缩小设备内部的布线空间占用，尤其适合对安装体积有严格限制的便携检测设备、小型化工业控制终端内部使用。

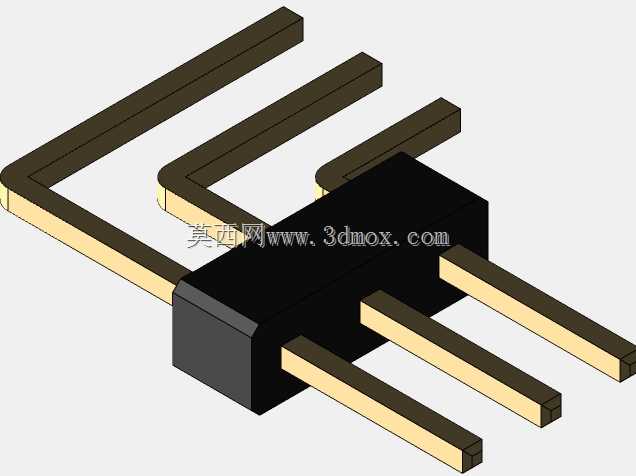

　　设计阶段首先锚定2.54mm标准针距的公差要求，单根插针的直径控制在0.5mm±0.02mm区间，保证插针既能顺畅插入对应母座或PCB通孔，又能保持足够的接触抱紧力，避免设备受振动时出现接触不良的问题。弯折部位的曲率半径经过反复验证，既不会因弯折半径过小导致插针内部金属晶格断裂、降低载流能力，也不会因半径过大占用额外的板上安装空间，弯折后插针的水平段与垂直段保持严格90°垂直，公差控制在±1°以内，避免多针同时插入时出现对位偏差、无法顺利装配的问题。

　　安装边界方面，排针的塑胶主体高度控制在标准2.5mm，插针穿过PCB后的焊接引脚长度预留1.2mm，刚好满足波峰焊或手工焊的焊锡浸润要求，不会出现引脚过长触碰板上其他元件、或是引脚过短焊盘吃锡不足的问题。三排引脚的横向与纵向间距严格对齐2.54mm网格，设计时可直接调用标准封装库完成PCB布局，无需额外调整孔位。塑胶基座采用耐高温的PBT材质，可耐受常规波峰焊260℃的高温冲击，不会出现基座融化变形、插针移位的问题。

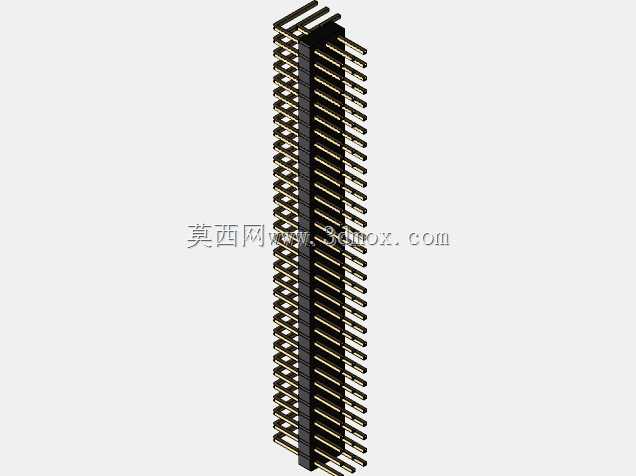

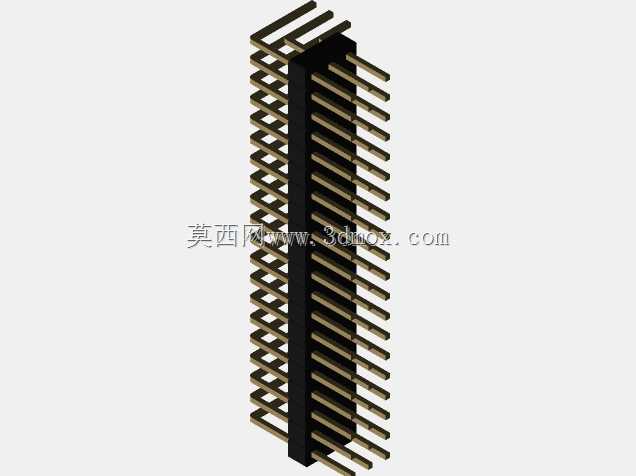

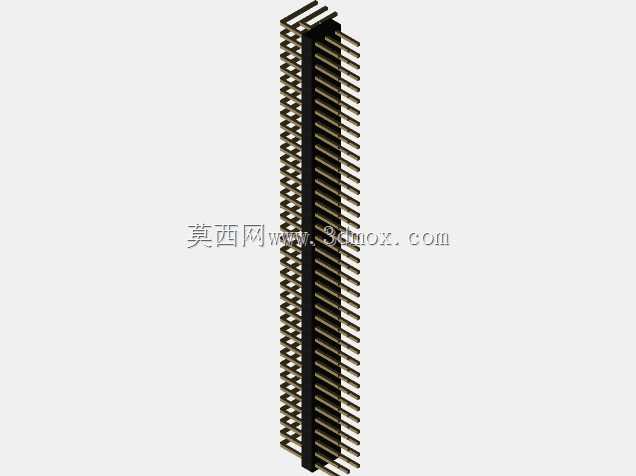

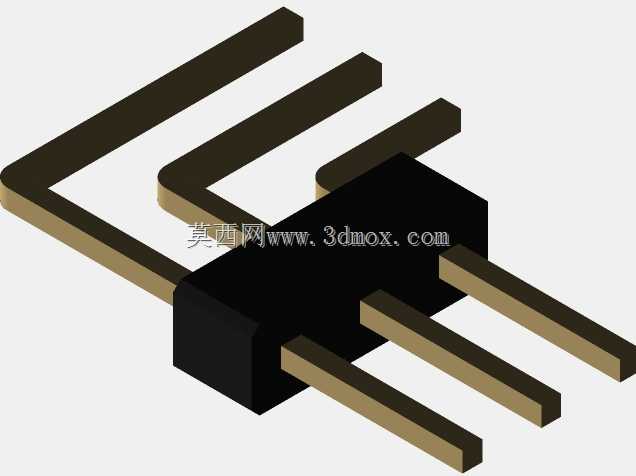

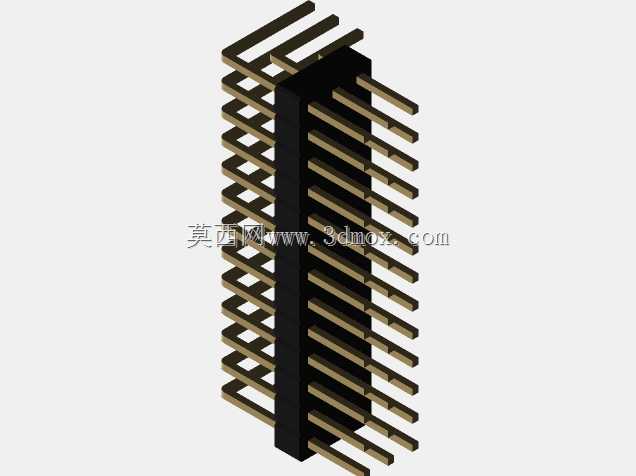

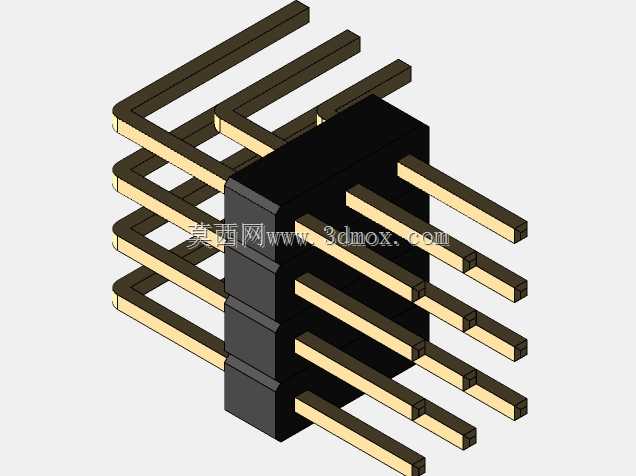

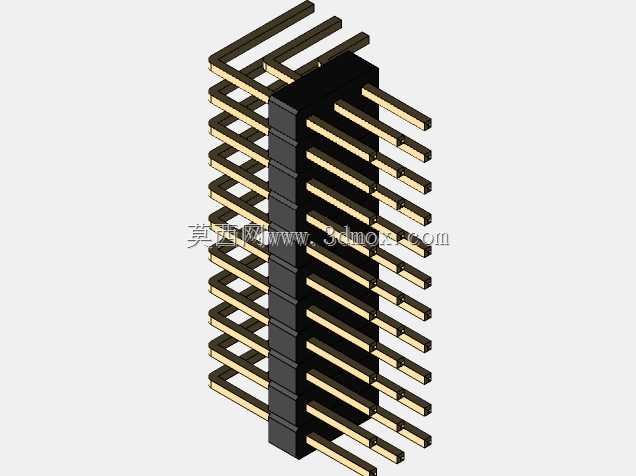

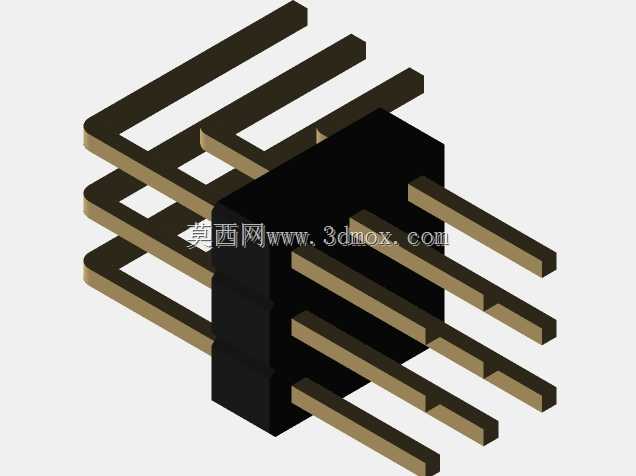

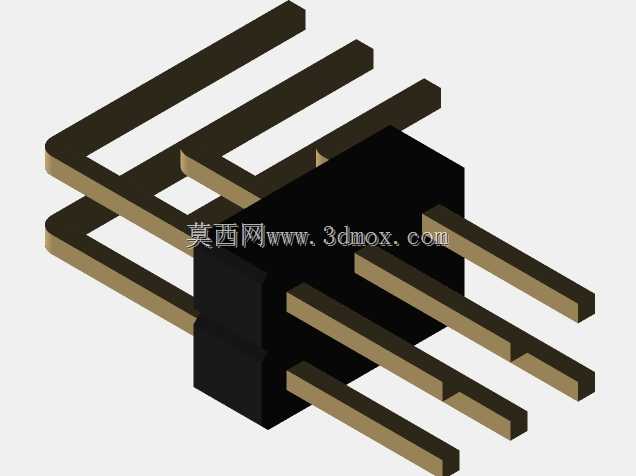

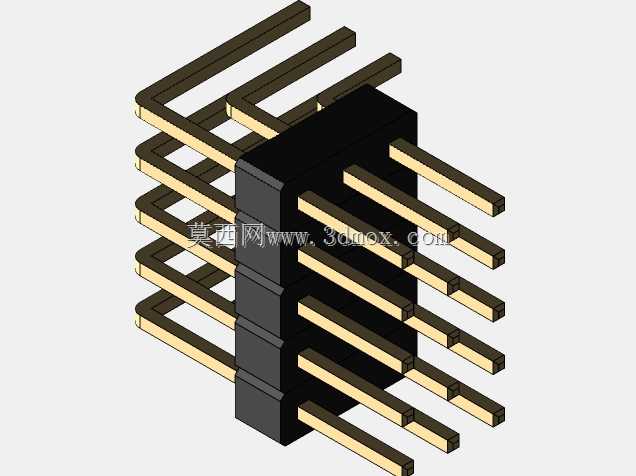

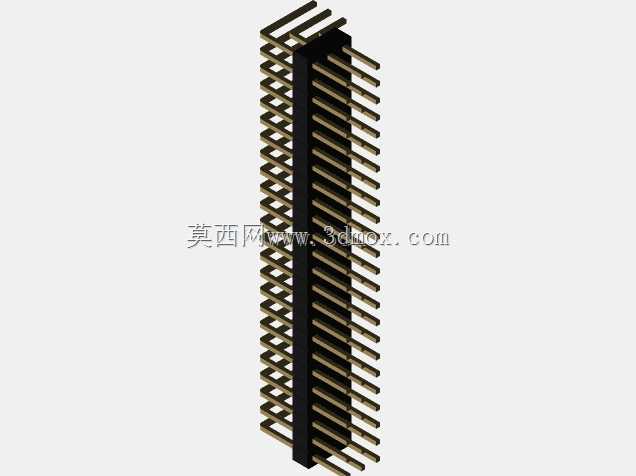

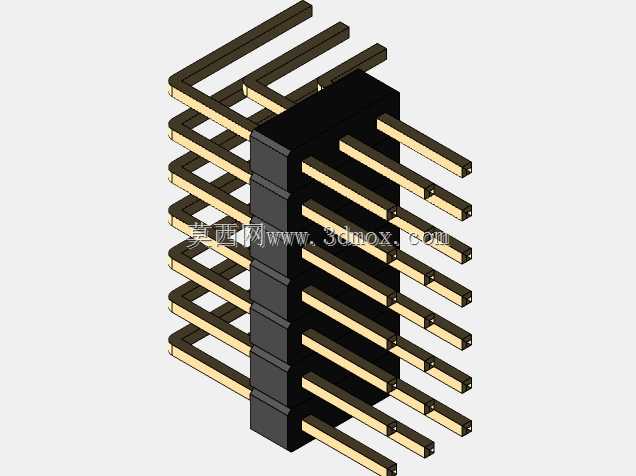

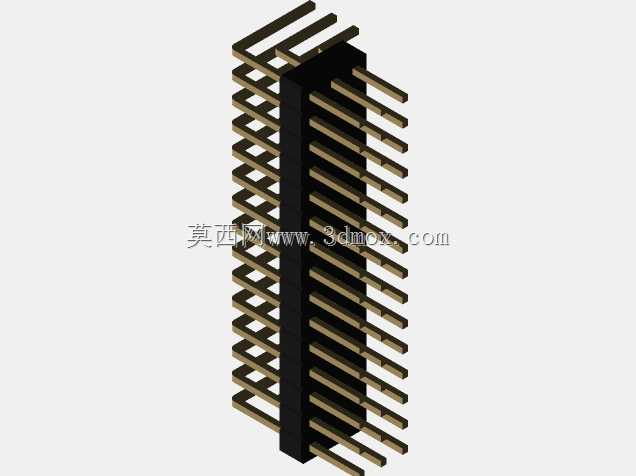

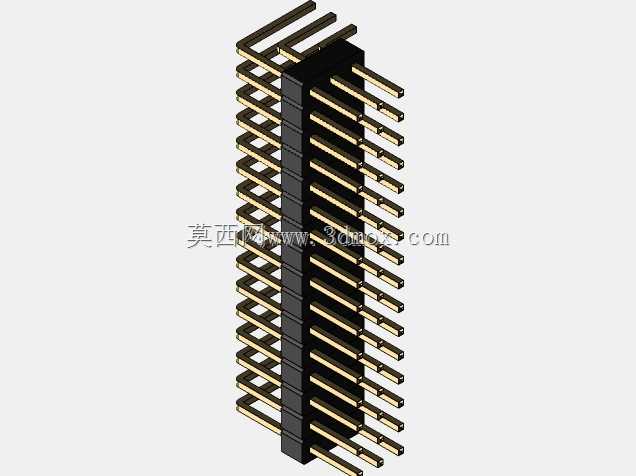

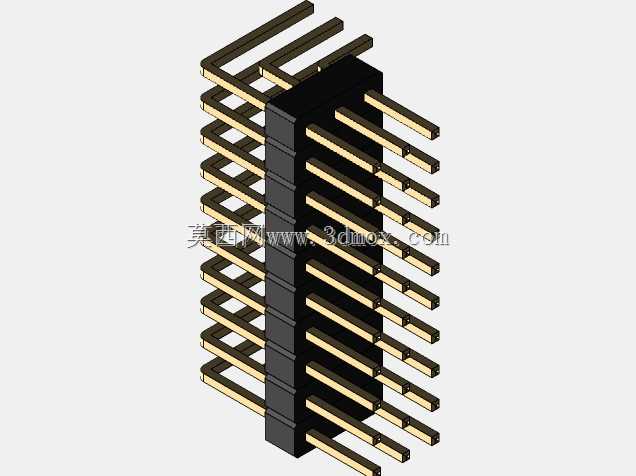

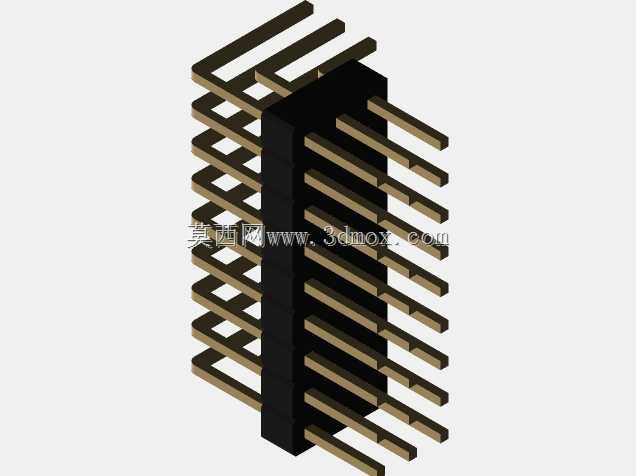

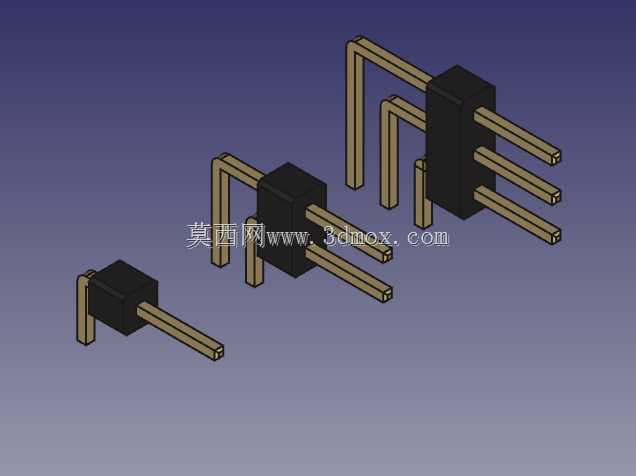

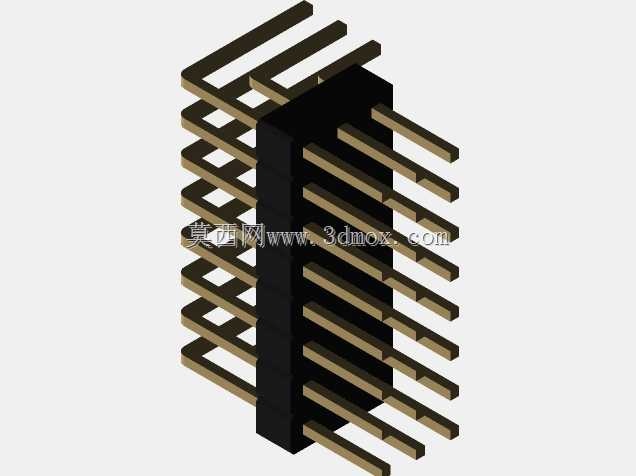

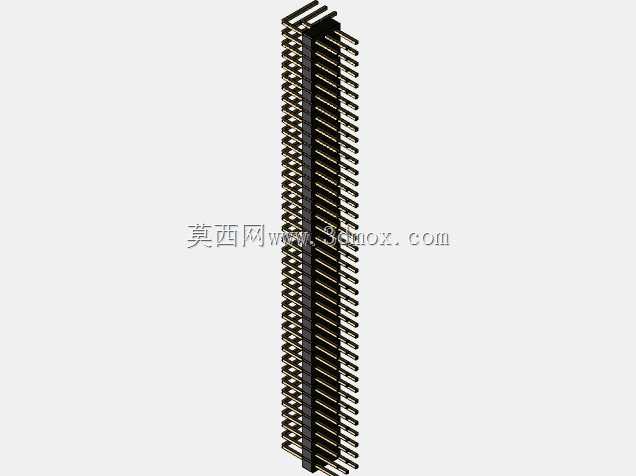

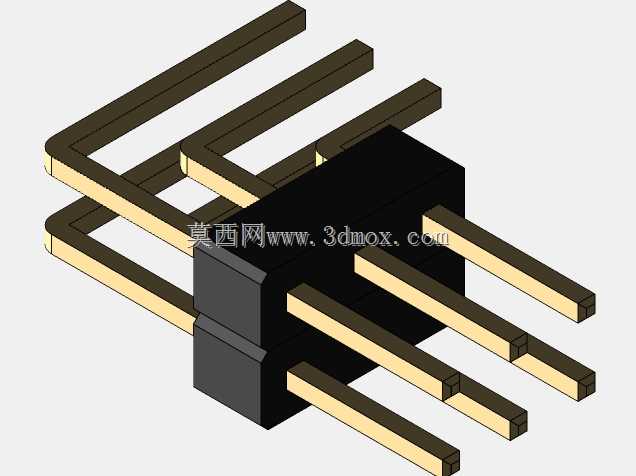

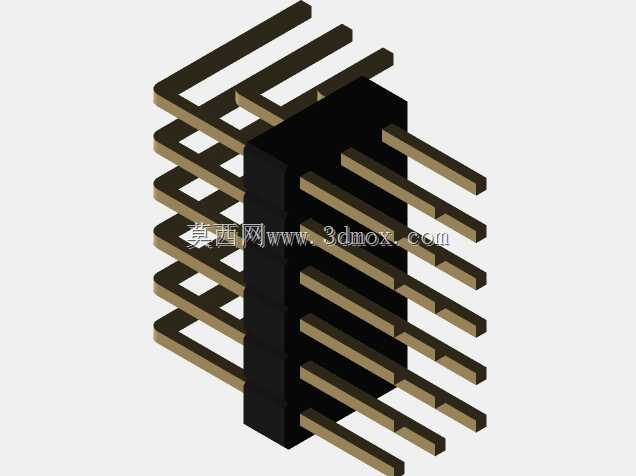

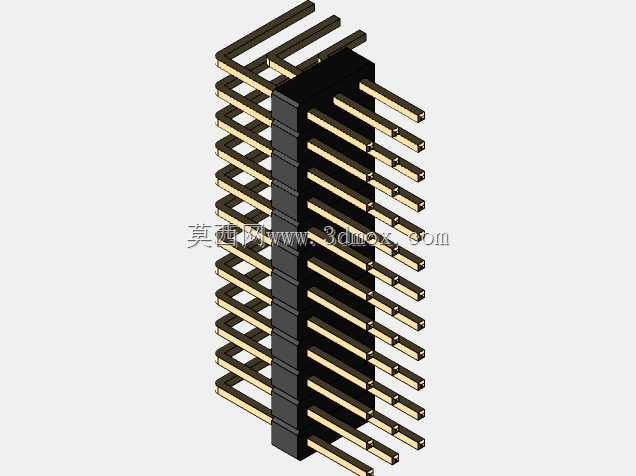

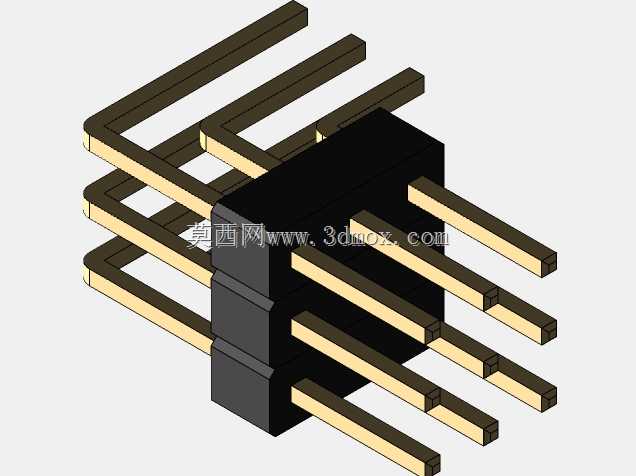

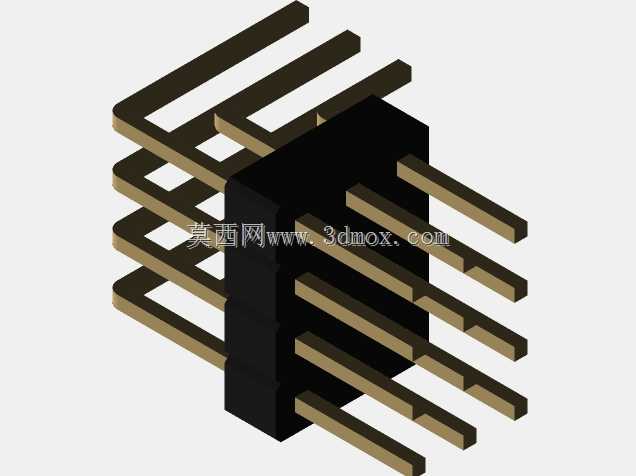

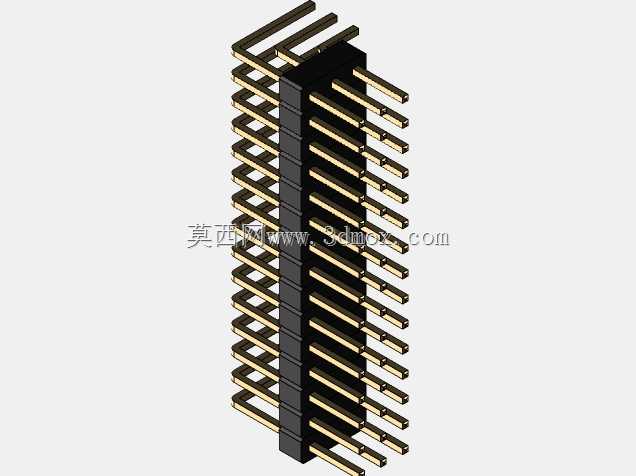

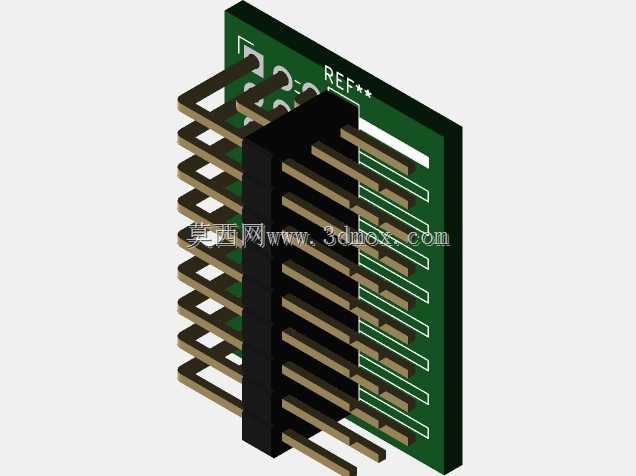

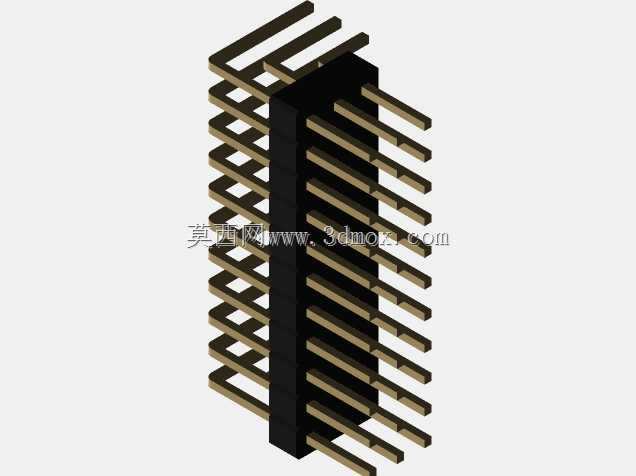

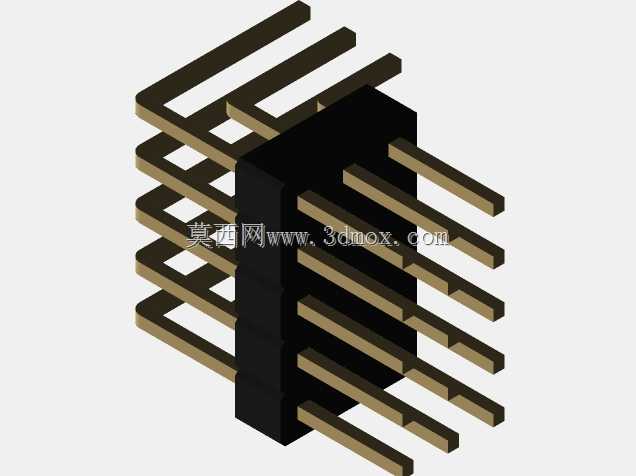

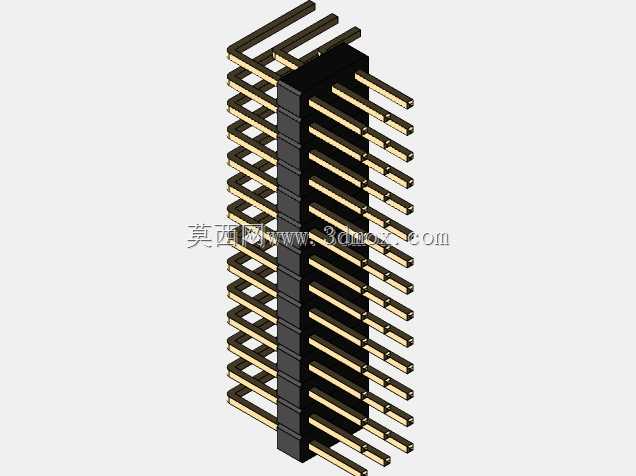

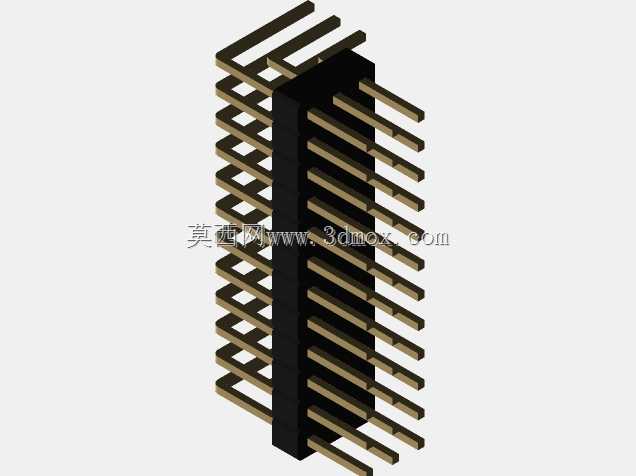

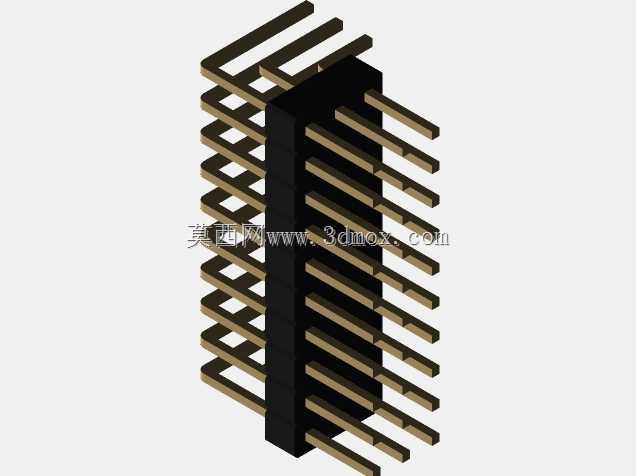

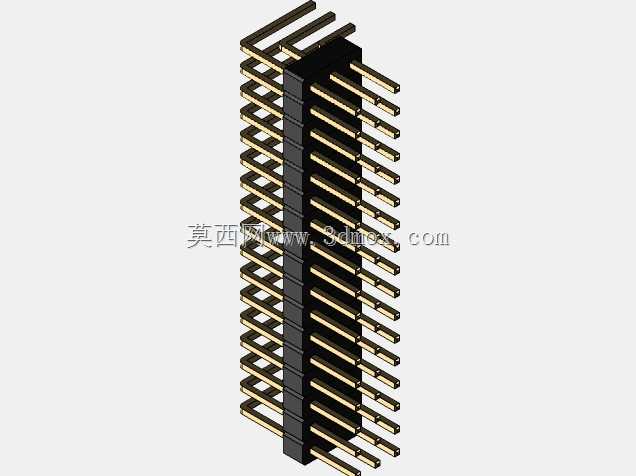

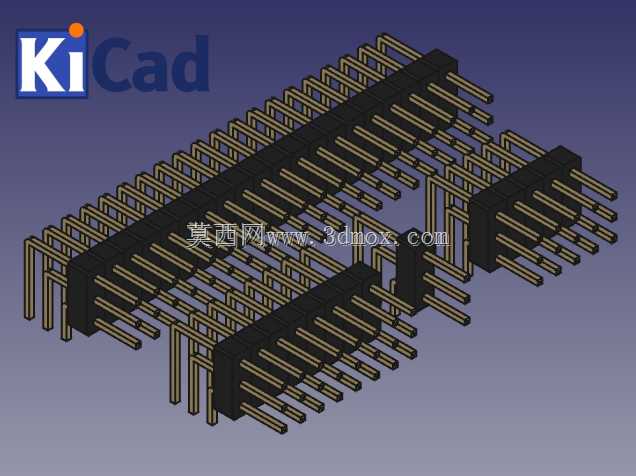

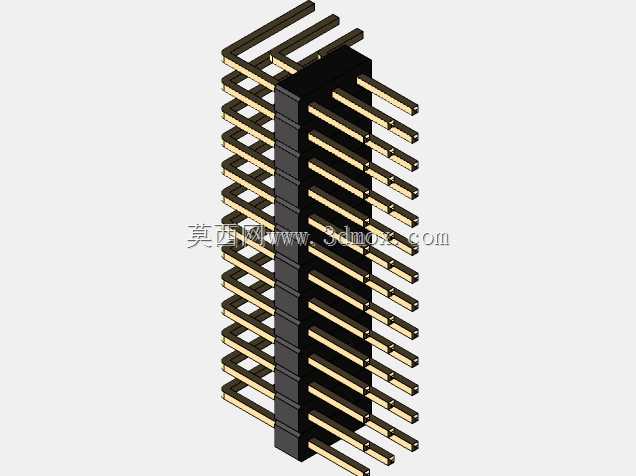

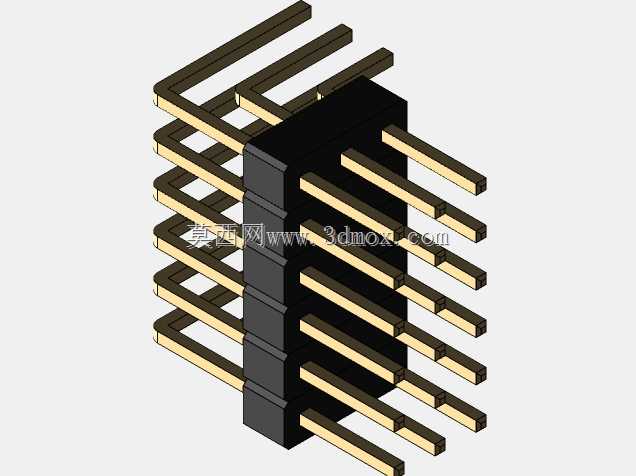

　　建模过程中对插针的倒角、塑胶基座的定位凸点都做了1:1还原，导入KiCAD后可直接生成精准的3D装配预览，在PCB设计阶段就能提前检查排针与周边元件、外壳结构的干涉情况，避免打样后才发现装配冲突，大幅缩短硬件开发的迭代周期。针对不同的引脚数需求，模型支持参数化调整，可快速生成3x2、3x3、3x4等不同通路数的排针结构，适配不同的信号连接需求。
