Trianglelab龙款3D打印挤出热端结构

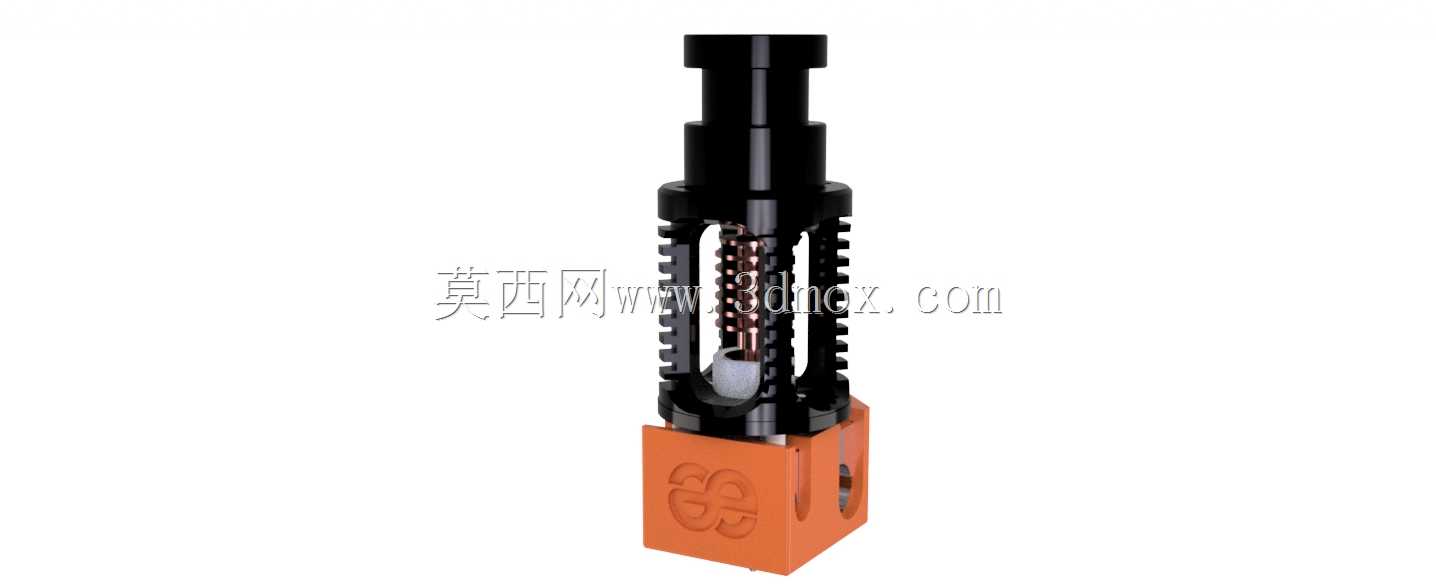

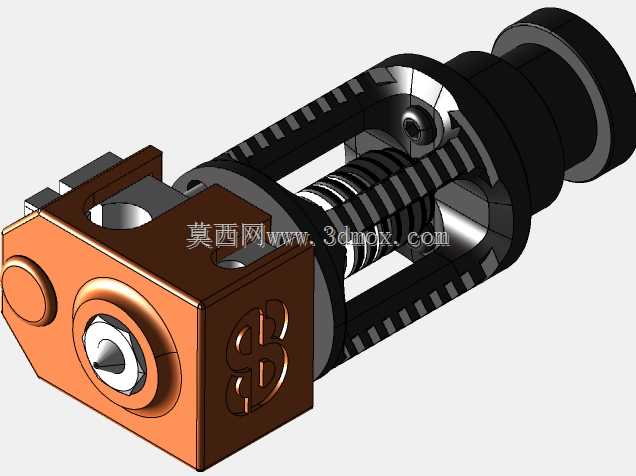

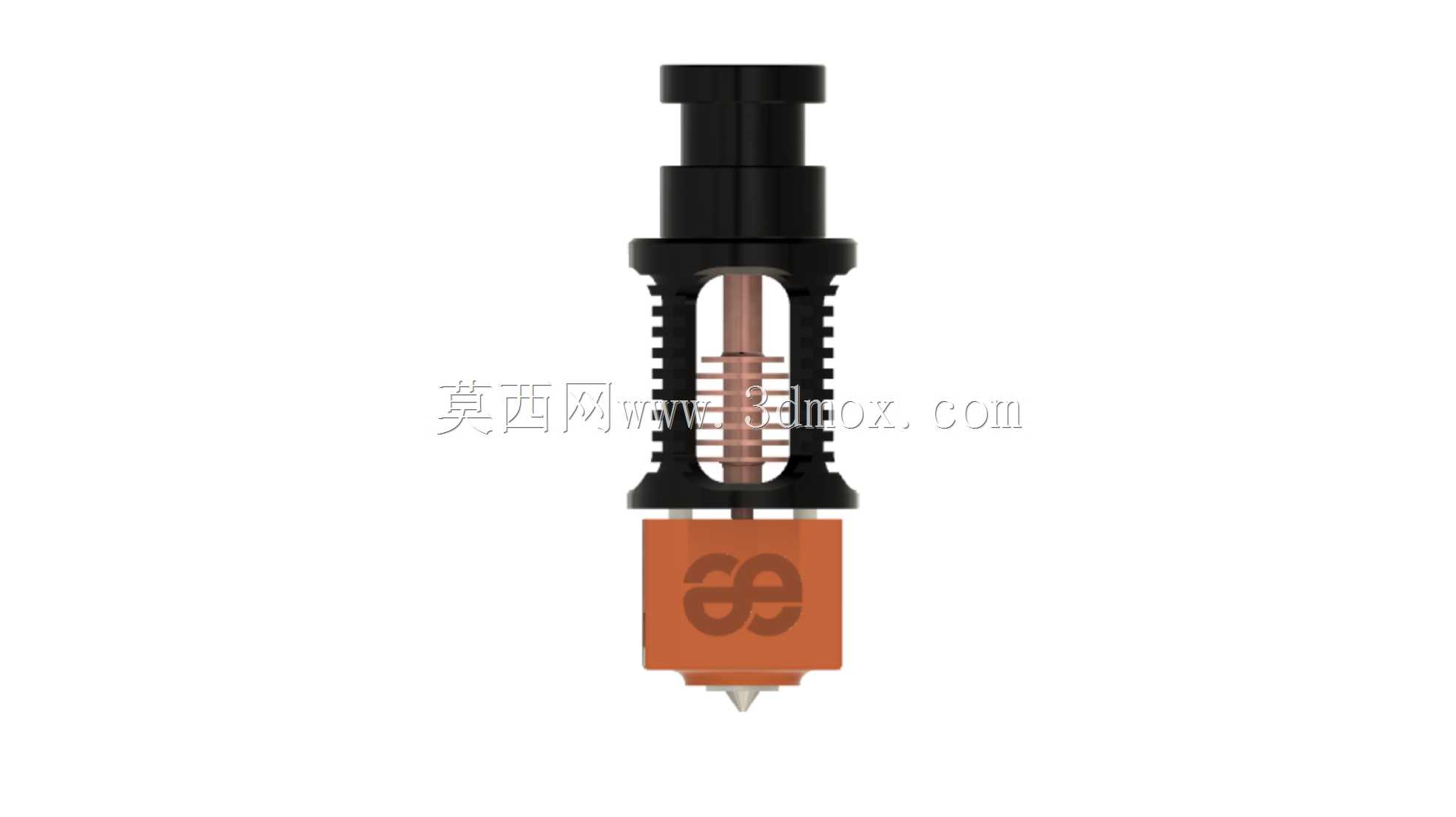

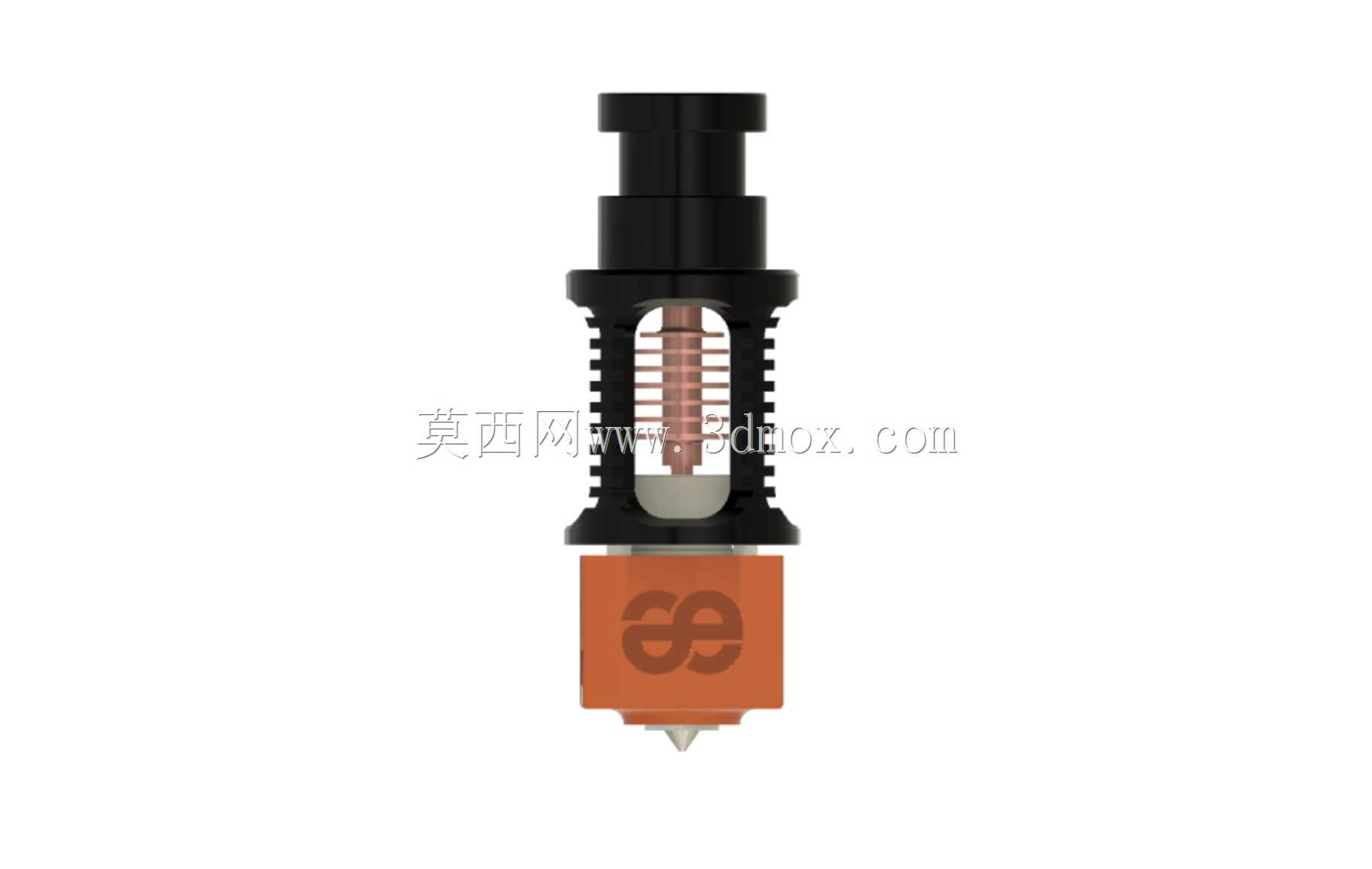

　　这款挤出热端是面向FDM熔融沉积成型3D打印设备开发的核心功能部件，主要适配桌面级DIY改装机型、Voron系列组装设备以及各类定制化工业级桌面3D打印平台，承担耗材熔融、精准出丝的核心功能，直接决定打印过程的出丝稳定性、成型精度与大流量打印适配能力。设计过程完全参照原厂公开的规格参数开展三维建模，同步覆盖标准流量与高流量两种配置形态，使用者可通过散热段隔热板、陶瓷绝缘件的显示隐藏切换，快速调取对应配置的结构状态，无需重复搭建不同版本模型，能大幅缩短改装设计阶段的结构校核周期。从结构组成来看，上部为快插式耗材导入接口，可直接适配常规PTFE送料管的标准安装尺寸，中部散热段采用带纵向散热鳍片的镂空结构，

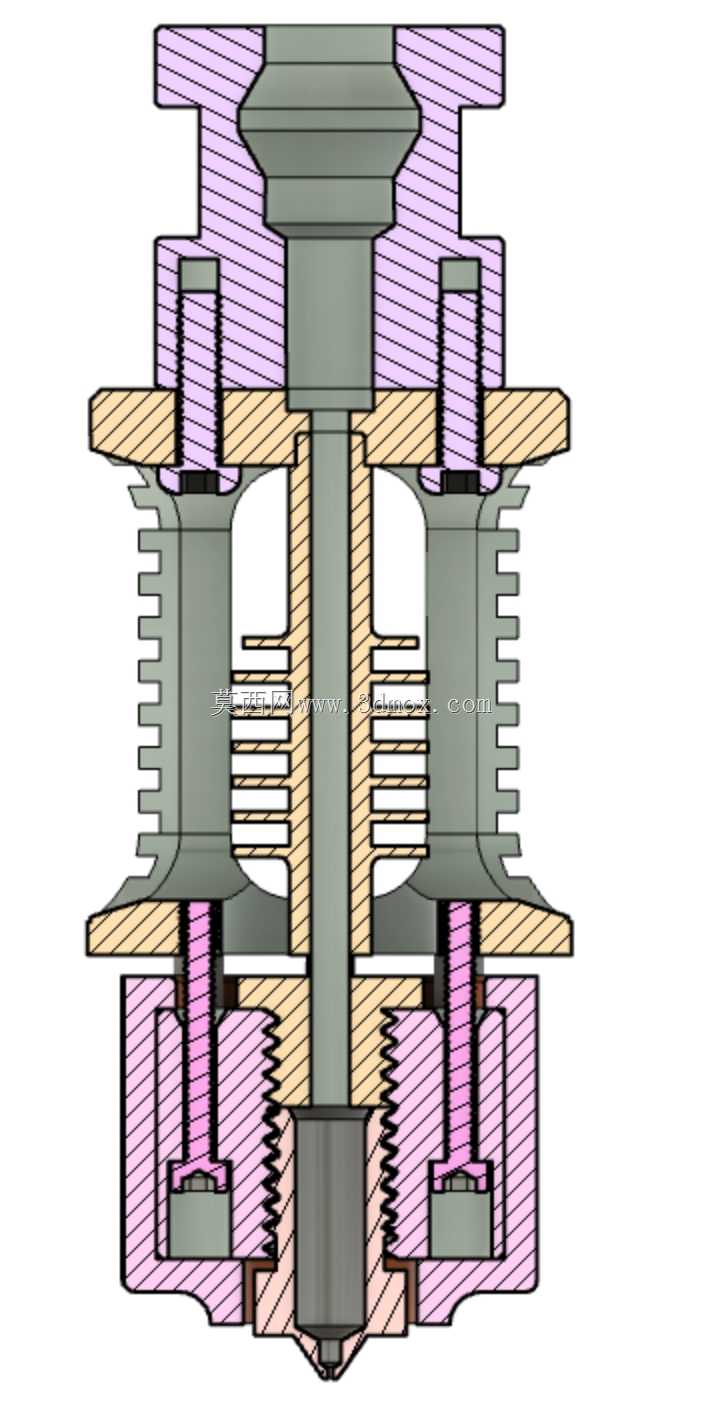

　　能通过自然对流或者配套散热风扇带走上传的热量，避免耗材在上部送料通道提前软化膨胀造成堵料故障；中段内置的隔热构件与陶瓷绝缘件，可精准阻断加热块向散热段的热传导路径，将加热区域的温度稳定控制在下部熔融腔范围内，减少不必要的热损耗。下部加热块集成了加热棒、温度传感器的安装孔位，可适配市面上主流的标准尺寸加热元器件，喷嘴采用通用螺纹接口，能根据打印耗材类型、打印层厚需求快速更换不同口径的喷嘴。安装边界方面，整体轴向尺寸紧凑，径向最大轮廓位于下部加热块区域，安装固定位可适配市面上主流的X轴滑车安装孔距，无需额外设计复杂转接件即可完成装配，不管是新设备的结构设计，还是旧机型的热端升级改装，都能直接调取模型完成干涉检查、

　　安装位匹配等前期设计工作。高流量版本的熔融腔内部流道做了优化收敛设计，可在高速打印工况下保证耗材充分熔融，适配大口径喷嘴的大流量出丝需求，标准流量版本则更适配常规精度打印场景，结构重量更轻，能降低运动轴的负载，提升高速运动下的定位精度。建模过程中对各部件的装配公差做了预留，比如螺纹配合间隙、隔热件的装配让位、散热鳍片的壁厚控制都符合实际加工与装配要求，不存在结构干涉问题，可直接用于3D打印定制安装支架、或者机加工定制转接结构的设计参考，也能帮助刚接触3D打印机改装的从业者快速理解挤出热端的热传导路径设计逻辑、各功能部件的装配关系，避免改装过程中出现热端散热不足、安装定位偏差等常见问题。
