封闭式大尺寸桌面级熔融沉积成型设备

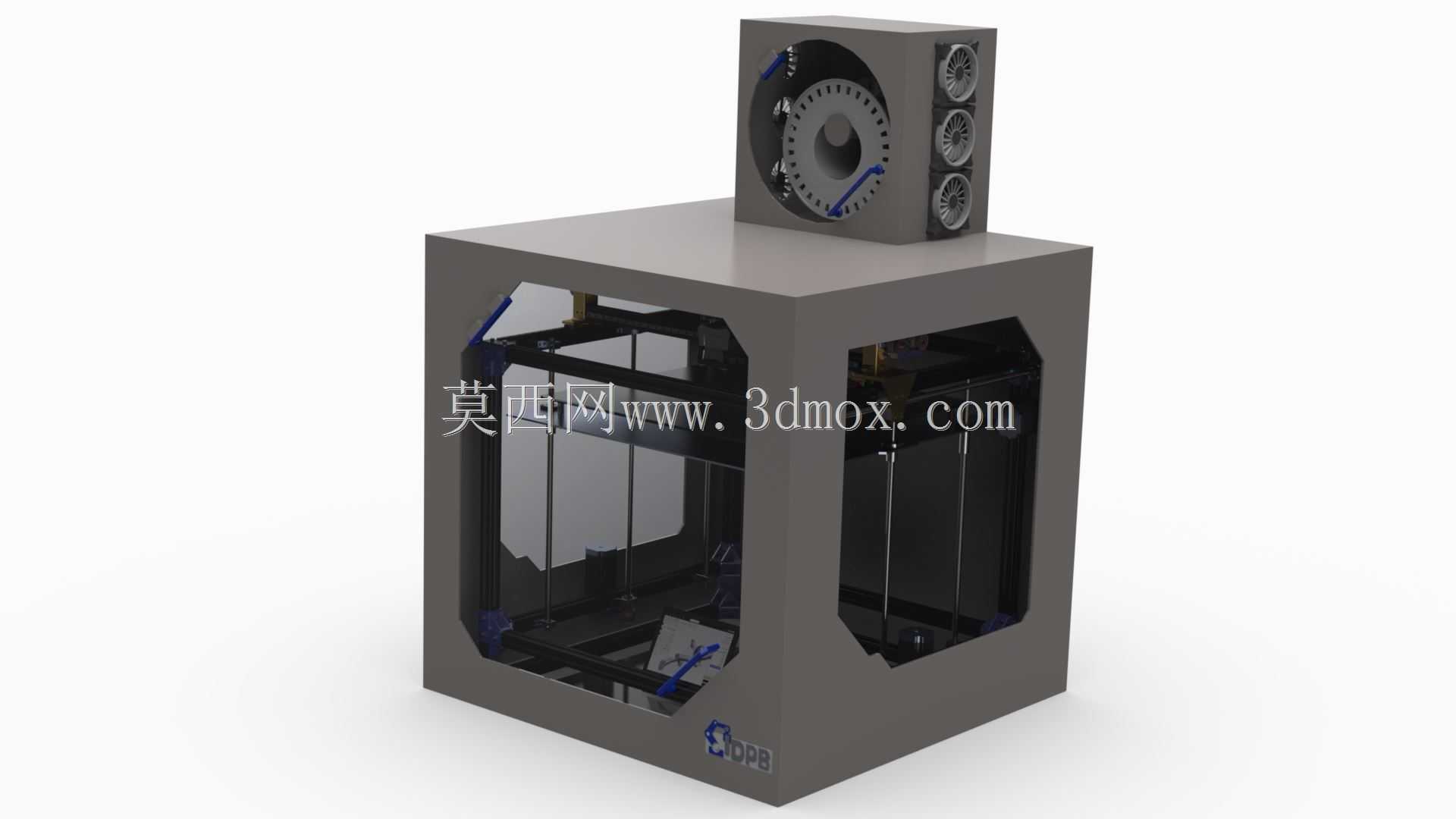

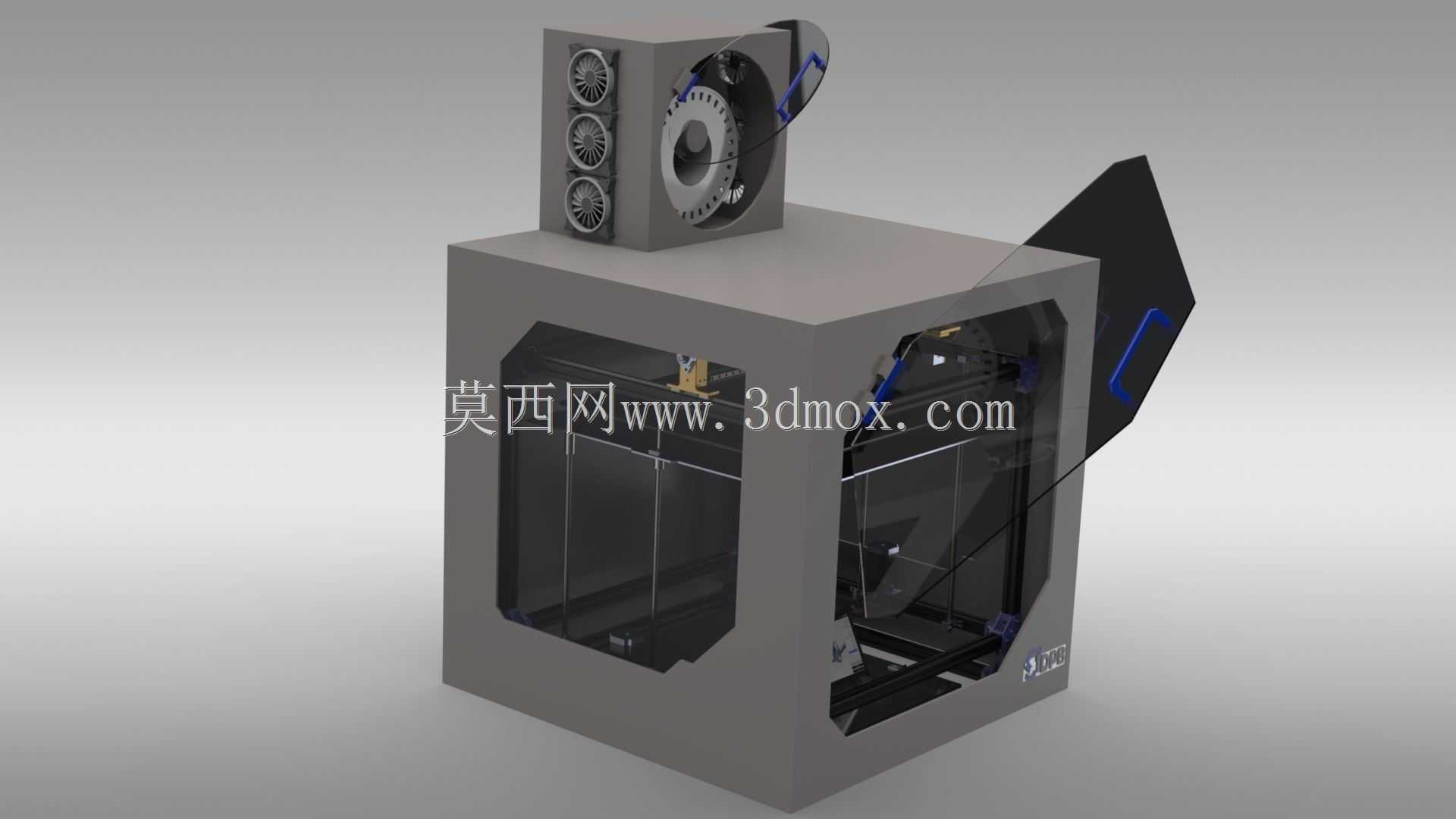

　　这款设备的整体外廓尺寸为550mm550mm550mm，属于桌面级设备中成型空间偏大的机型，安装时需预留前后左右各100mm以上的操作与散热空间，顶部额外预留150mm空间用于散热模块的气流流通，避免靠墙放置阻挡进出风路径。设备采用全封闭箱式框架结构，框架主体采用钣金折弯拼接成型，正面与左右侧面开设透明观察窗，既可以实时观察打印过程中耗材熔融、层积成型的状态，也能减少打印过程中腔体内温度波动，对于ABS、PC等易出现翘曲变形的工程耗材，封闭腔体可以维持稳定的环境温度，降低成型件边角翘曲、层间剥离的概率。

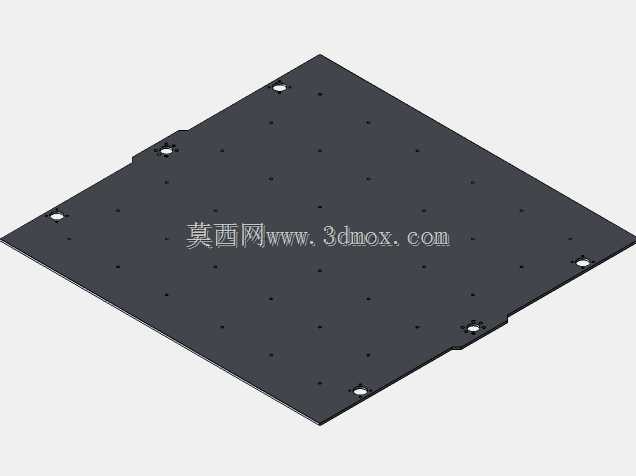

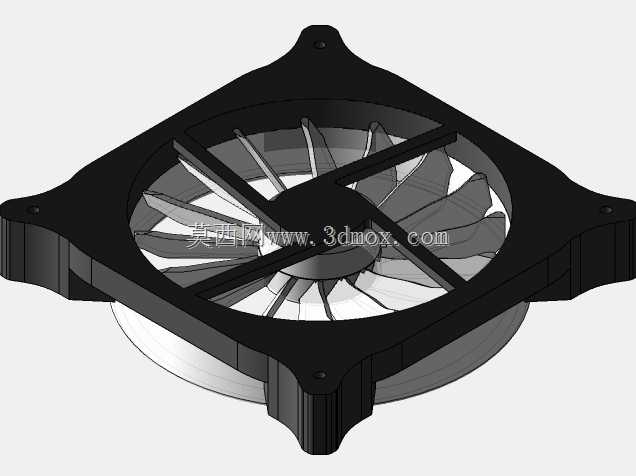

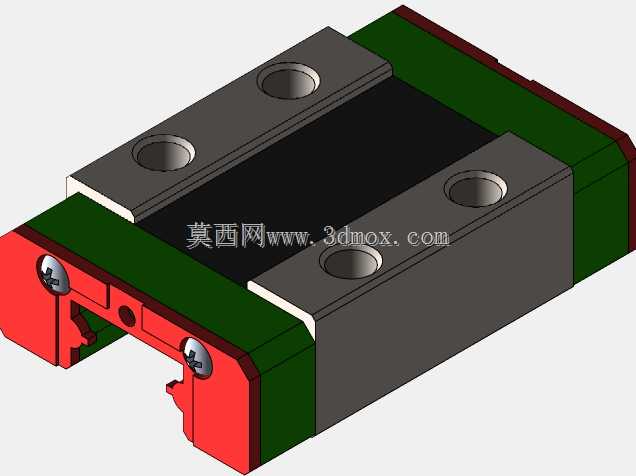

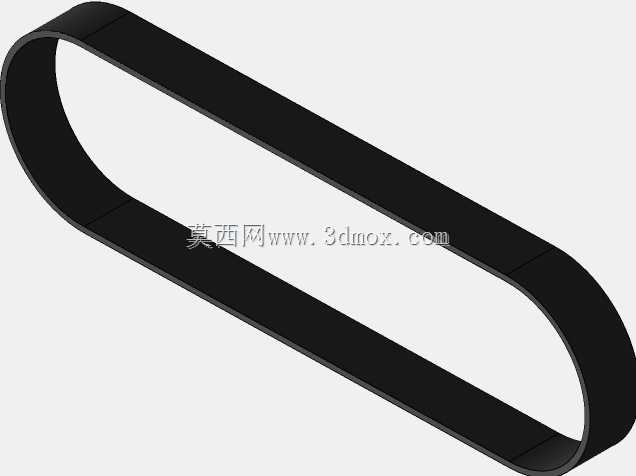

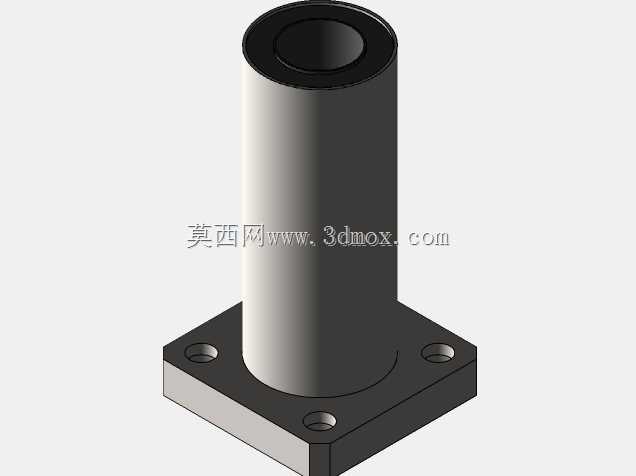

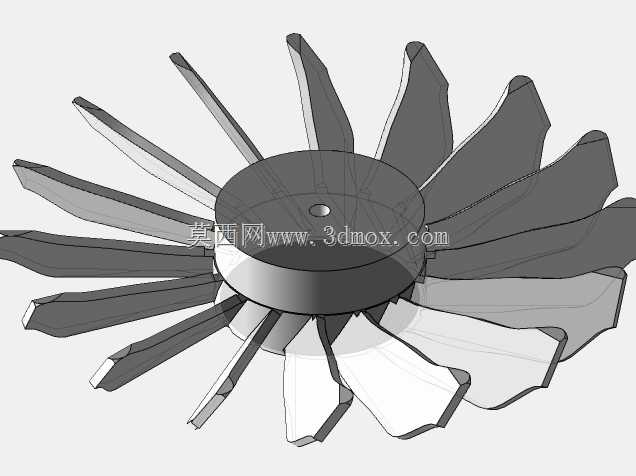

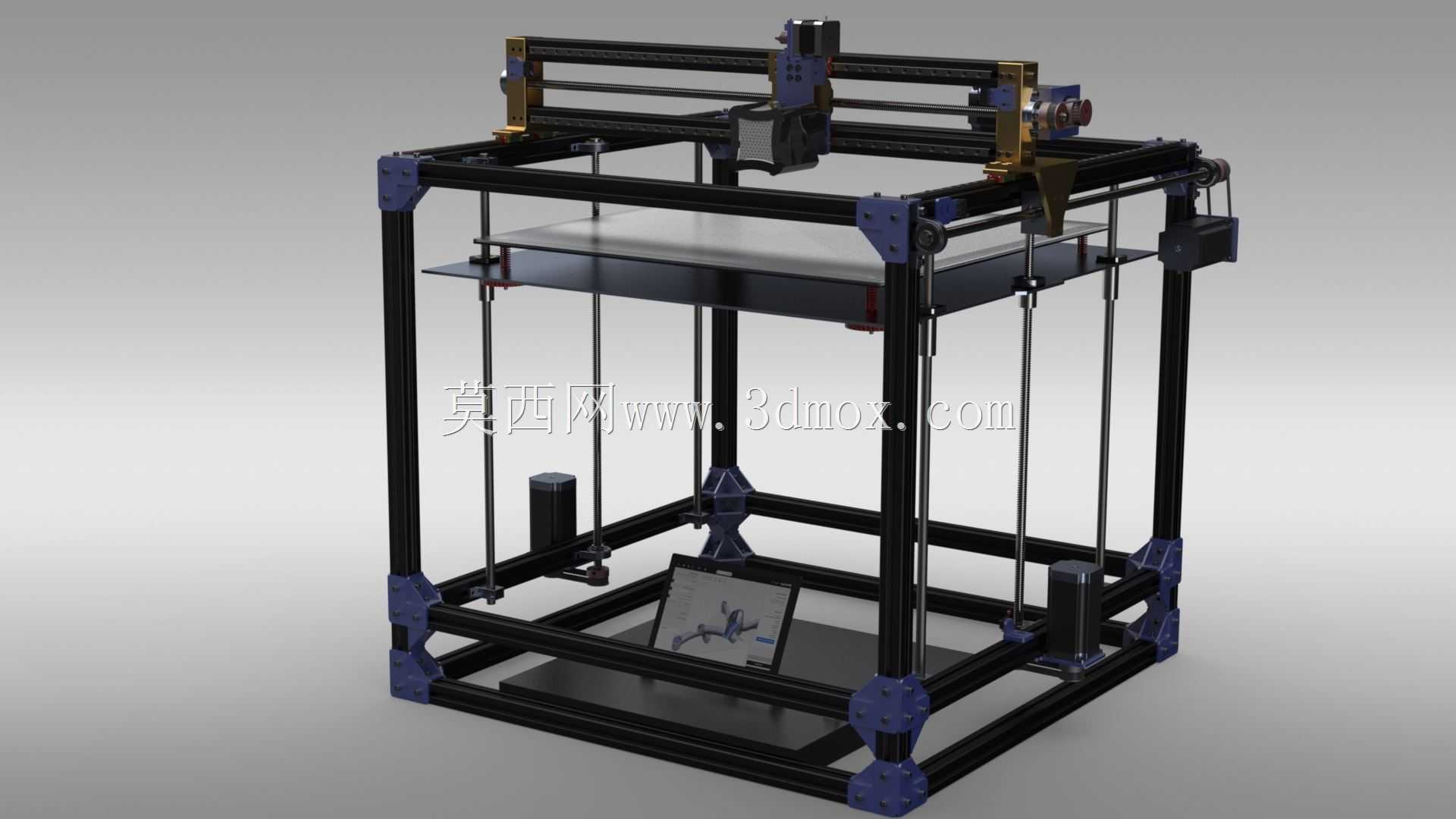

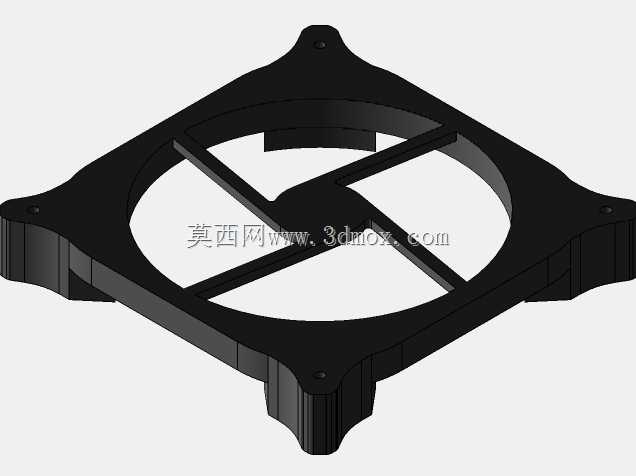

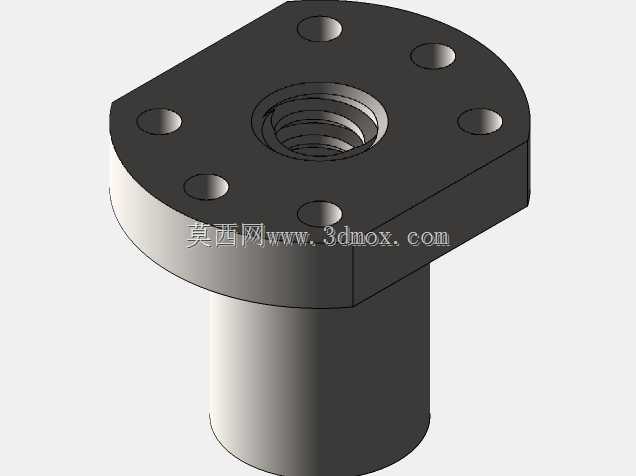

　　从结构布局来看，设备采用经典的CoreXY运动结构，将传动组件布置在腔体上部，打印平台仅做Z向垂直升降运动，这种布局可以降低运动部件的整体惯量，提升高速打印时的运动稳定性，减少打印过程中的振纹。Z向传动采用双丝杆搭配线性导轨的导向结构，配合平台调平机构，可以保证大尺寸平台升降过程中的平面度，避免平台倾斜导致的首层附着失败、层厚不均等问题。顶部集成的散热模块采用多风扇阵列布局，针对打印头的喉管部位做定向散热，同时兼顾腔体内的空气循环，避免局部热量堆积导致的耗材提前软化、堵头故障。

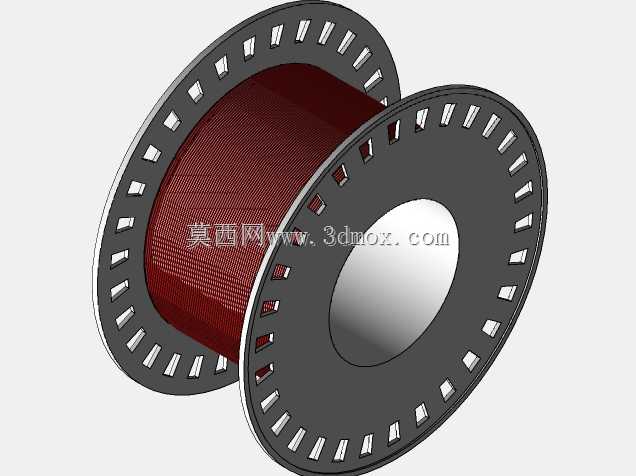

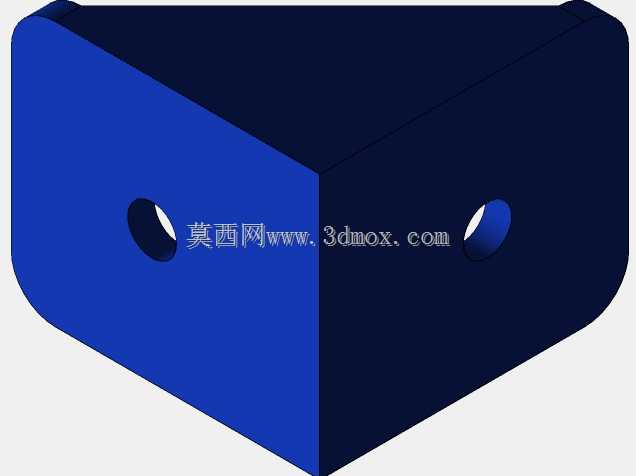

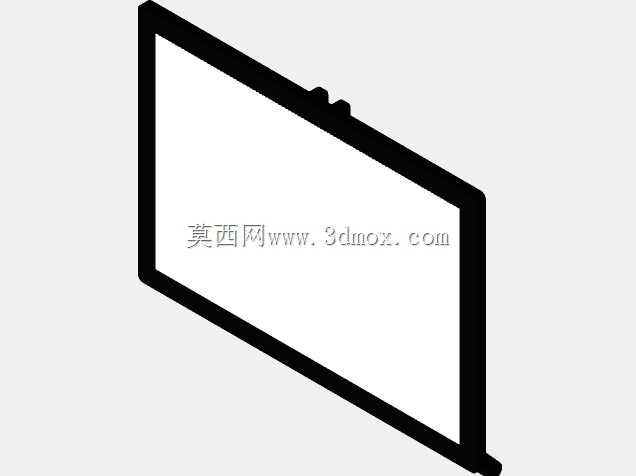

　　在实际应用场景中，这类设备多用于手板制作、工装夹具快速打样、小批量定制零件生产，相比小型桌面设备，更大的成型空间可以一次性打印尺寸较大的整体零件，无需拆分打印后再做拼接处理，减少后续粘接、打磨的工作量。设计过程中，框架的拼接处做了定位止口设计，装配时无需复杂工装即可保证各框架面的垂直度，降低生产装配的调试难度；所有走线均采用拖链收纳，避免运动过程中线缆反复弯折出现断裂故障，提升设备长期运行的可靠性。料架集成在设备腔体内部，可以减少耗材暴露在外部环境中吸收潮气的概率，搭配耗材干燥组件可适配更多吸湿性工程耗材的打印需求。观察窗采用快拆式固定结构，后期维护时无需拆卸整个框架即可快速更换损坏的视窗面板，也方便清理腔体内残留的打印废料、对运动导轨做定期润滑保养。
