输送机用方孔驱动链轮三维设计

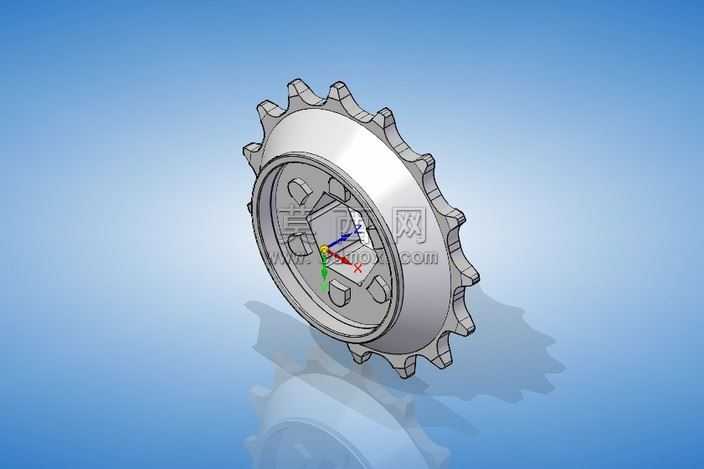

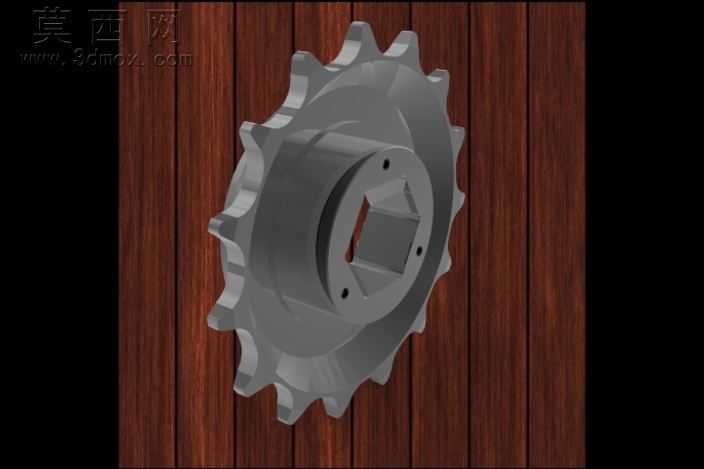

本作品为输送机配套的驱动链轮三维建模成果，建模阶段围绕链轮的实际工况需求展开结构设计，首先确定链轮的齿形参数，匹配输送链条的节距与滚子尺寸，保证齿廓曲线能够与链条实现顺畅啮合，避免传动过程中出现卡滞、跳齿的问题。模型中心采用方孔配合结构，相较于常规圆孔键槽连接，方孔能够传递更大的扭矩，适配输送机重载启动、持续运转的传动需求，方孔周边均匀布置的安装小孔，用于链轮与驱动轴端的轴向定位固定，防止设备运行过程中链轮出现轴向窜动，保障传动精度。建模过程中对链轮的轮毂部分做了加厚处理，提升零件整体的结构强度，轮缘与轮毂之间采用平滑过渡的圆弧结构，减少应力集中现象，延长零件的实际使用寿命。材质渲染阶段选用合金钢材质效果，还原金属零件的哑光金属质感，对齿面、安装孔端面等加工面做了细微的粗糙度区分，让模型视觉效果更贴近真实加工后的零件状态。整体建模严格遵循机械设计规范，所有结构尺寸均匹配对应规格输送机的安装要求，齿形部分经过啮合校验，能够保证与标准输送链条的配合精度，模型结构完整无缺失特征，可直接用于后续的工程图导出、装配模拟以及运动仿真，也可作为同类输送传动零件设计的参考模板，帮助设计人员快速完成同类型链轮的参数化修改与结构优化，缩短产品开发周期。
