NACHI MZ07-01六轴工业机械臂结构设计

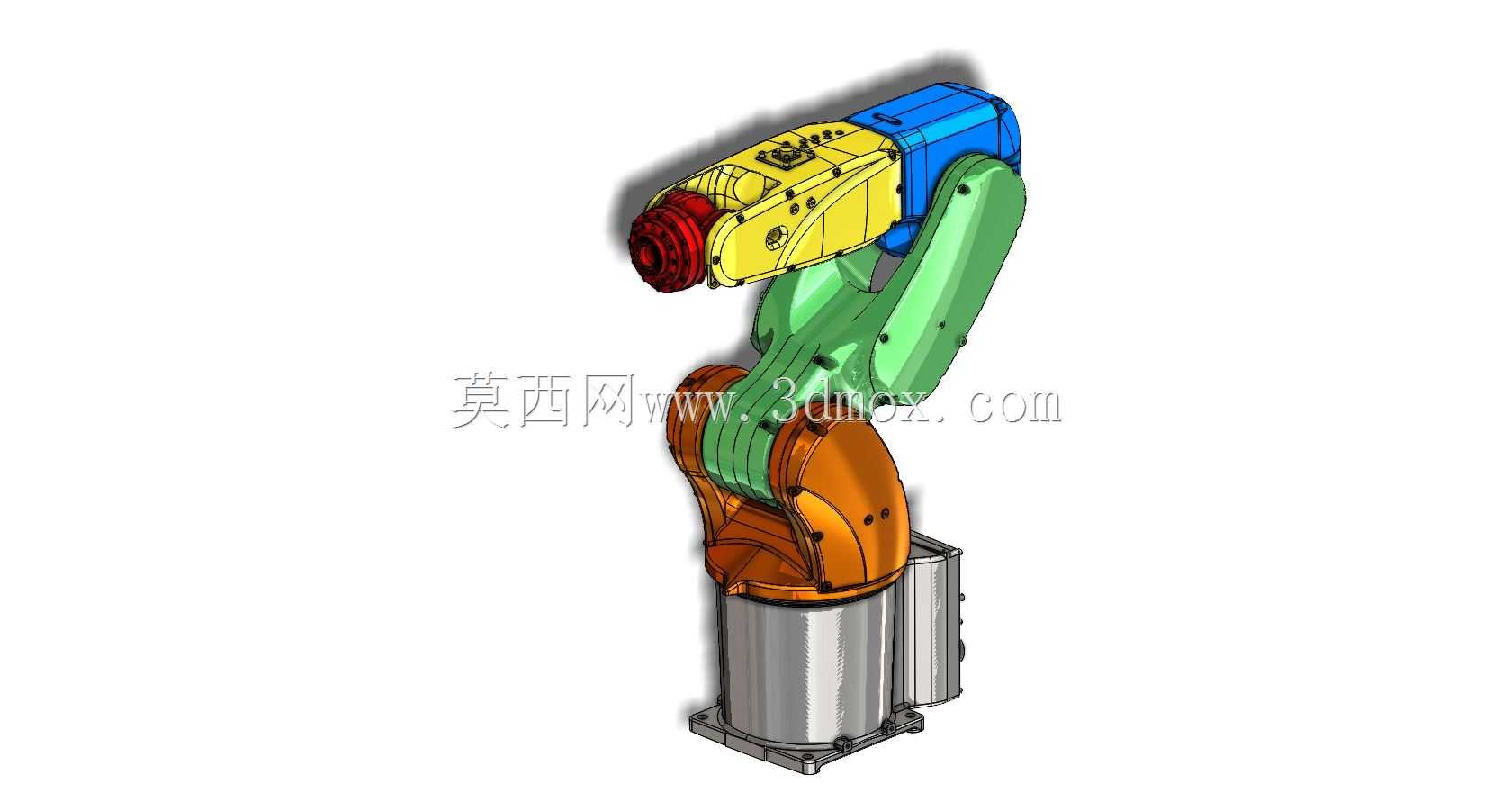

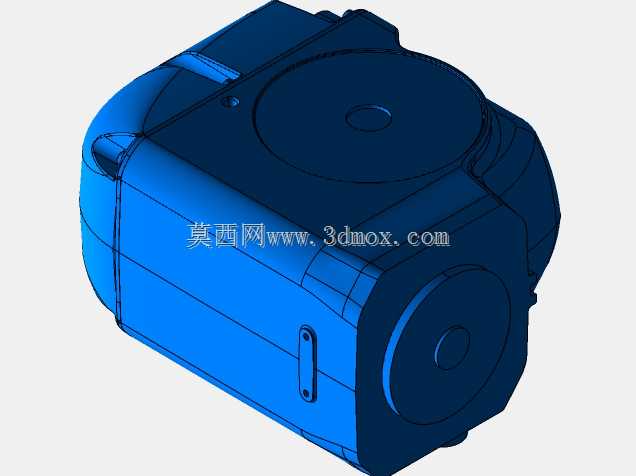

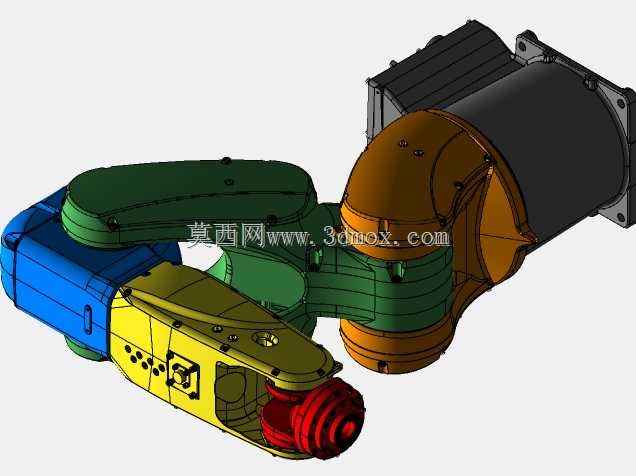

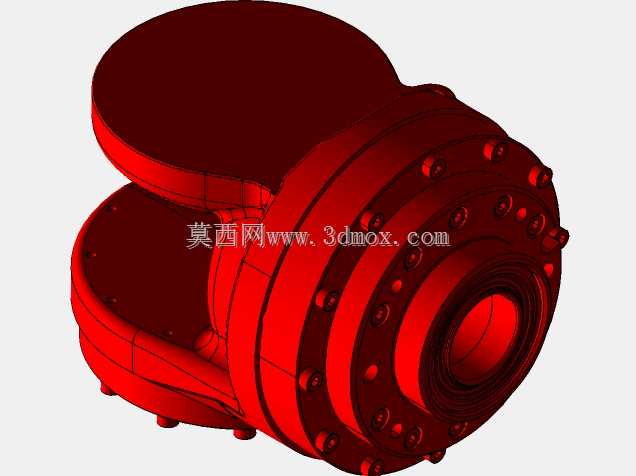

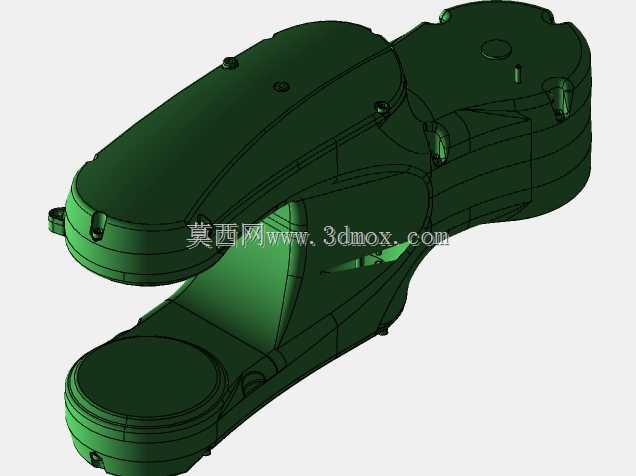

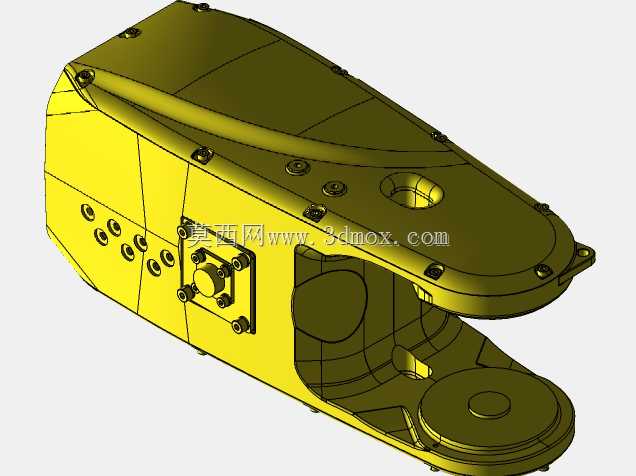

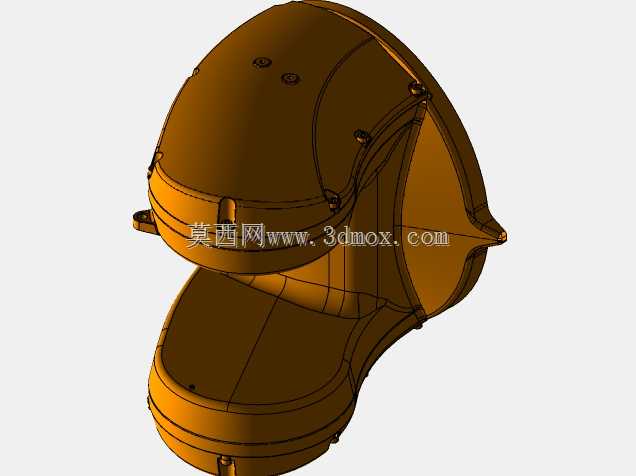

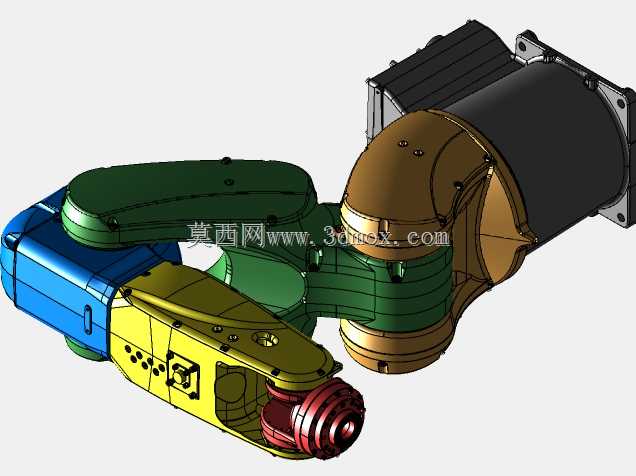

　　这款六轴关节型机械臂的结构设计，充分考虑了3C电子装配、小件搬运、机床上下料等紧凑工位的使用需求，整体采用多段式关节串联布局，底座采用方形法兰安装结构，安装孔位围绕底座中心均匀排布，可直接固定在设备台面、工装支架或者移动AGV平台上，安装边界预留了足够的管线排布空间，避免底座转动时与周边固定结构产生干涉。从结构设计逻辑来看，各关节的动力模块与传动结构做了集成化布局，大臂、小臂的外壳采用流线型包覆设计，既可以保护内部的伺服传动部件、走线线束不受车间粉尘、切削液飞溅的侵蚀，也能缩小机械臂运动时的外部轮廓尺寸，在狭窄工位内动作时不会与周边工装、待加工工件发生碰撞。腕部三个关节采用紧凑的同轴嵌套设计，末端执行器安装法兰符合通用工业接口标准，

　　可快速适配夹爪、吸盘、焊枪、涂胶头等不同作业工具，满足不同工序的快速切换需求。在实际产线应用中，这类负载7公斤级的小型机械臂常被布置在CNC加工工位旁完成工件的上下料作业，也可在装配产线上完成螺丝锁付、元器件插接、小件分拣等重复度高的作业，替代人工完成高频次、高精度要求的重复动作，降低人工长期重复作业带来的疲劳误差。设计过程中对各关节的运动角度做了合理限位，在保证作业覆盖范围的前提下，避免关节过转拉扯内部线束，各段臂长的比例经过反复校核，在常规作业高度范围内可以覆盖直径1.4米左右的作业区间，完全满足小型加工单元、装配工位的作业半径需求。关节处的密封结构采用阶梯式止口配合，可适配车间多粉尘、少量切削液飞溅的使用环境，

　　底座内部预留了走线空腔，动力线、编码器信号线可从底座底部或者侧方的走线孔引出，方便与周边的电控柜、气源管路做规整排布，减少外部走线被机械臂运动剐蹭的风险。整体结构的重心经过优化，在全速动作时底座的倾覆力矩控制在合理范围内，不需要额外做厚重的安装基础，普通的钢制设备台面即可满足安装固定的强度要求，适配多数中小制造企业现有产线的升级改造需求，不需要对现有工位布局做大幅度调整即可完成设备部署。
