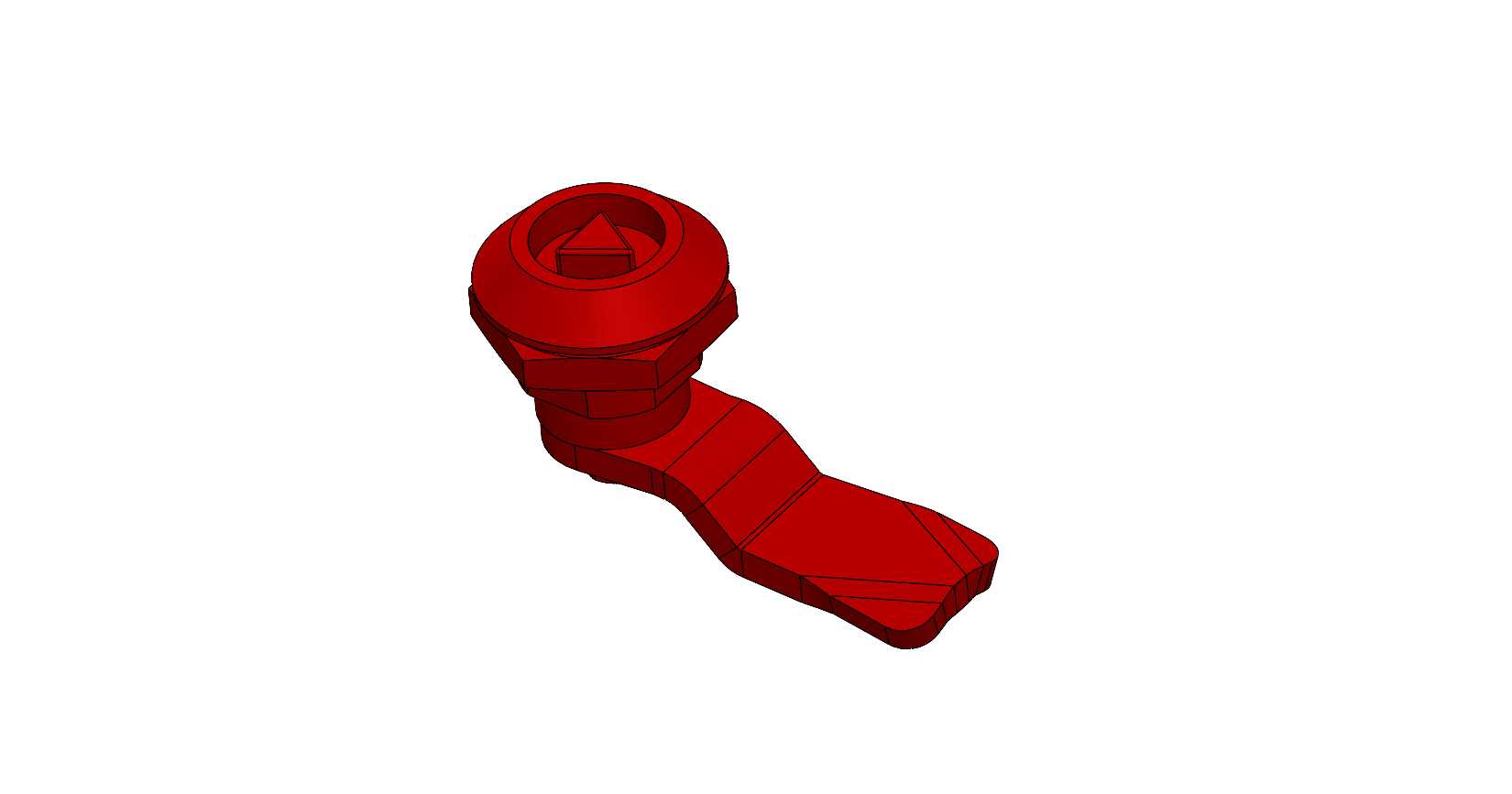

电气柜配套三角锁芯弯舌面板锁结构

　　在工业电气配套领域，各类低压配电柜、现场操作箱、小型塑料电控壳体的门板锁闭需求，一直是结构设计中容易被忽略却直接影响运维效率的细节。这款弯舌式三角锁芯面板锁，正是针对薄板金属柜体、工程塑料电控箱的安装场景开发的紧凑锁具，适配0.8到2.5毫米厚度的门板开孔，不需要额外加装复杂的固定衬板，仅靠锁体自带的外螺纹与锁紧螺母就能完成装配，在批量柜体组装时能大幅减少安装工序耗时。

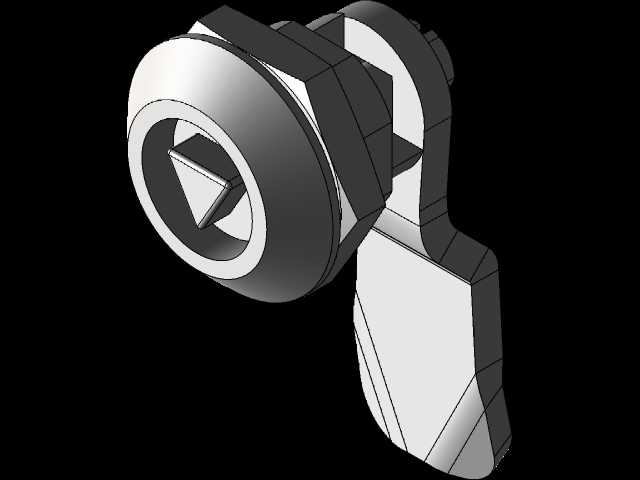

　　从实际使用场景来看，这类锁具广泛应用在车间现场的分布式操作盒、楼宇配电间的小型照明配电箱、自动化生产线旁的按钮控制箱上，相比传统的平面转舌锁，它的锁舌采用了偏移式弯臂结构，锁闭时锁舌会绕锁芯轴线旋转90度，勾住柜体内部的安装折边，不需要在柜体侧帮额外加工锁扣卡槽，对于壁厚较薄的塑料壳体来说，不会因为锁闭时的局部应力导致壳体开裂。锁头部分采用标准三角钥匙孔型，是工业电柜领域通用的钥匙规格，运维人员不需要携带多套异形钥匙，用常规的三角电柜钥匙就能完成开启和锁闭操作，适配现场通用的运维工具配置。

　　设计层面上，锁体的外露头部做了六角形的限位台阶，安装时台阶面紧贴门板外侧，能避免拧紧锁紧螺母时锁体跟转，不需要额外在门板上加工防转定位槽，降低了门板的加工精度要求，即使是激光切割后没有做二次铣削的开孔，也能顺利完成装配。锁舌的弯折角度经过反复校核，锁闭状态下锁舌与门板内侧面的间隙控制在1毫米以内，不会因为门板振动出现锁舌松脱、门板意外弹开的问题；开启状态下锁舌会完全收回到锁体轴线范围内，转动门板时不会剐蹭到柜体内部的布线槽或者电气元件，避免刮伤导线绝缘层造成安全隐患。

　　从安装边界来看，锁体外螺纹的公称直径适配行业通用的19毫米圆形安装开孔，锁体总长度适配不同门板厚度的调节范围达到12毫米，不管是1毫米厚的冷轧钢板柜体，还是3毫米厚的ABS塑料电控盒，都能通过调整锁紧螺母的位置实现可靠固定。锁舌的有效勾合长度为12毫米，能够覆盖柜体门板折边到锁体中心距10到14毫米的安装公差，即使柜体焊接或者注塑时出现小幅的尺寸偏差，也能保证锁闭到位，不会出现锁舌勾不住折边、锁闭失效的问题。锁头外露部分的高度仅为8毫米，不会突出门板过多，避免车间内物料搬运时剐蹭到锁头导致锁具损坏，也能减少积灰，在多粉尘的车间环境下更容易清洁维护。

　　在结构可靠性上，锁芯与锁舌的连接采用扁方传动结构，相比传统的销钉连接，能承受更大的开启扭矩，即使运维人员用加力杆转动钥匙，也不会出现锁芯与锁舌滑脱的问题。锁体的所有外露边缘都做了R0.5的圆角处理，安装和操作时不会划伤操作人员的手部，符合电气设备的安全设计规范。锁舌的末端做了向上的微翘处理，锁闭过程中会顺着导向斜面逐步压紧门板，让门板与柜体的密封胶条均匀受压，提升柜体的防护等级，对于需要达到IP54防护等级的户外电控箱来说，这个细节能有效避免雨水、粉尘从门板缝隙进入柜体内部。

　　实际选型时需要注意，这款锁具不适合用在超过3毫米厚的重型门板上，也不适合作为高安全等级的柜门锁具使用，它的定位就是通用型工业电控箱体的快速锁闭结构，兼顾安装效率、运维通用性和基础的锁闭可靠性，在低压电气配套、小型自动化设备壳体、现场操作终端的结构设计中，是一款通用性极强的锁固件，建模时已经把安装配合的公差带做了预留，直接调用到柜体装配模型中就能完成干涉检查，不需要再额外调整锁体的安装尺寸。
