205升容量油桶搬运手推车设计

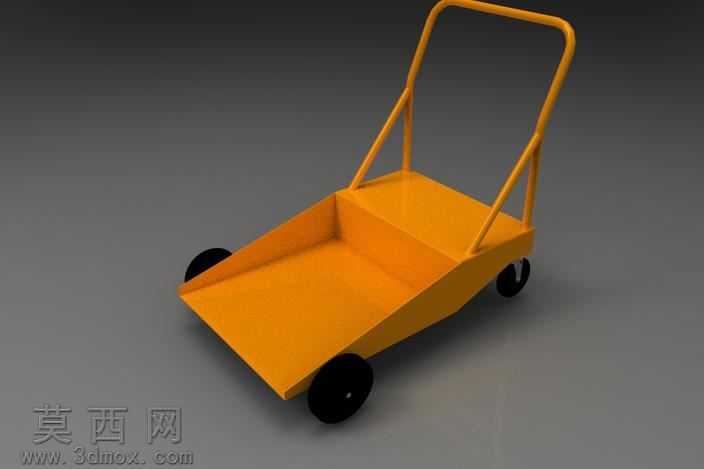

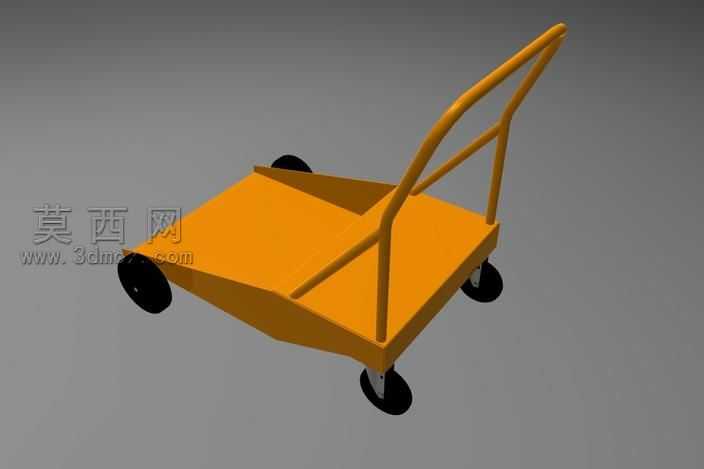

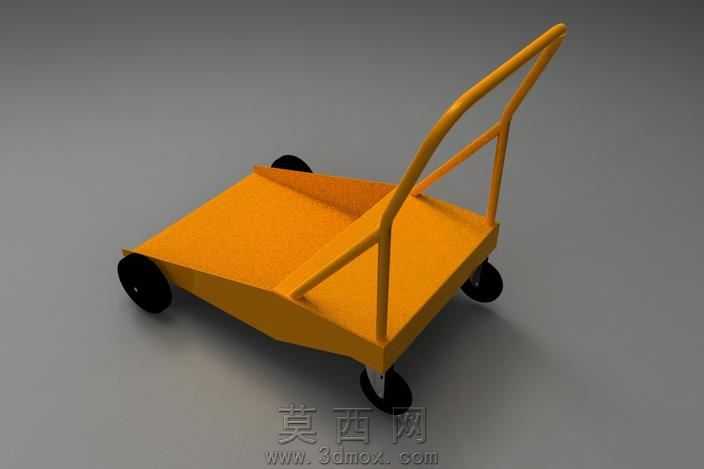

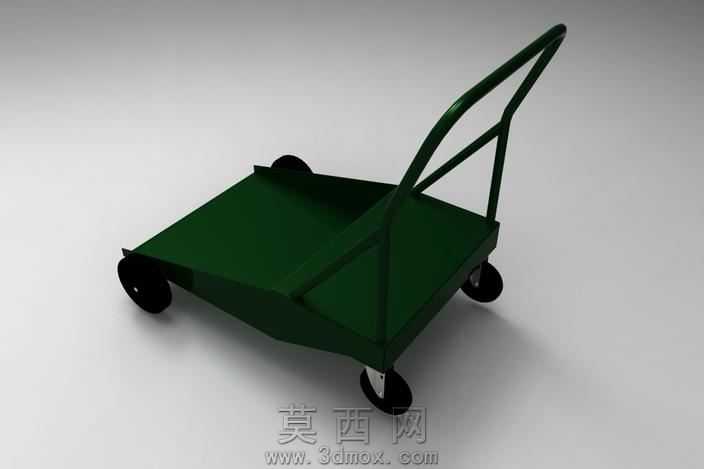

本款油桶搬运手推车采用三维参数化建模完成整体设计，建模过程中首先依据205升标准油桶的外形尺寸与承重需求，确定推车的整体承载框架尺寸，以保证油桶放置后重心稳定，推行过程中不会出现侧翻、滑落的问题。建模阶段先绘制底部承载托盘的二维轮廓草图，通过拉伸、切除等特征生成托盘的基础实体，托盘边缘设计有向上的翻边结构，能够对放置的油桶形成侧向限位，避免转运过程中油桶发生位移偏移。手推握把部分采用圆管弯折的结构设计，建模时通过扫描特征生成连续的管状结构，握把与底部承载框架之间设置斜向加强支撑杆，通过三角形稳定结构提升整体框架的抗形变能力，保证满载状态下框架不会出现弯折变形。行走轮组共设置四个脚轮，其中前端两个为定向轮，后端两个为万向带刹结构，建模时还原了脚轮的转动支架、轮体、轮轴的完整装配结构，保证轮组转动灵活，同时可以在停放时锁定轮体避免溜车。材质渲染阶段，整体金属框架采用哑光墨绿色工业烤漆材质，还原车间常用搬运设备的真实涂装质感，轮体采用黑色硬质橡胶材质，金属轮轴部分做金属哑光质感处理，地面采用浅灰色水泥地面材质，通过KeyShot渲染调整环境光与阴影参数，让整体渲染效果真实还原设备的实际使用状态。设计过程中充分考虑人机工程学需求，握把高度设置在符合成年人站立推行的舒适高度，避免长时间推行产生腰部疲劳，底部托盘的前端做倾斜导角设计，方便油桶从地面滑移到托盘上，降低操作人员的搬运劳动强度。整体结构无多余复杂零件，所有焊接连接位置在建模时做了圆角过渡处理，避免尖锐棱角带来的安全隐患，框架的管材壁厚、托盘板材厚度均按照满载205升油桶的承重要求做参数化设定，保证结构强度满足日常仓储、车间内油料转运的使用需求，同时整体重量控制在合理范围，方便单人操作移动。
