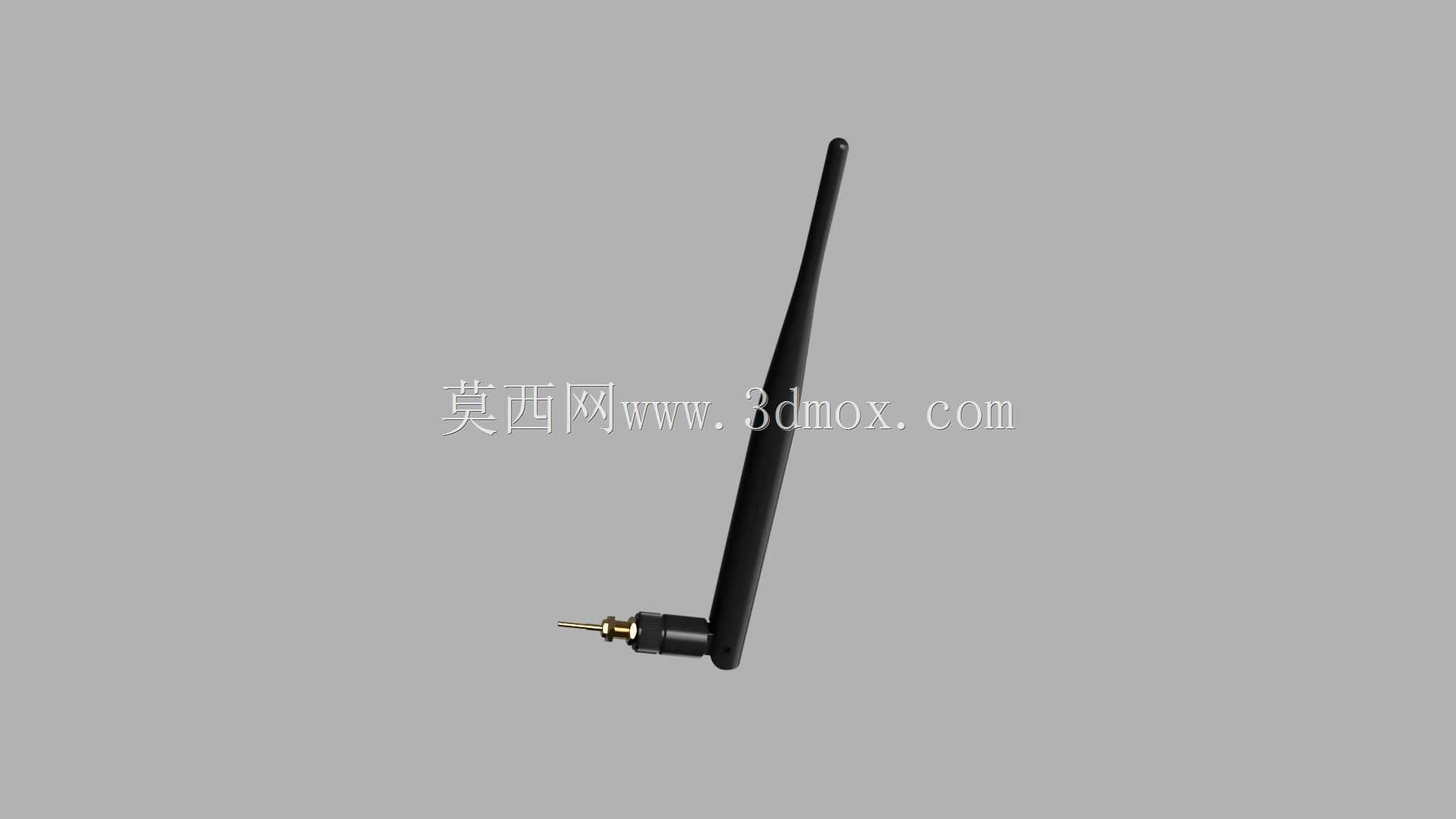

英伟达Jetson Nano配套外置胶棒Wifi天线

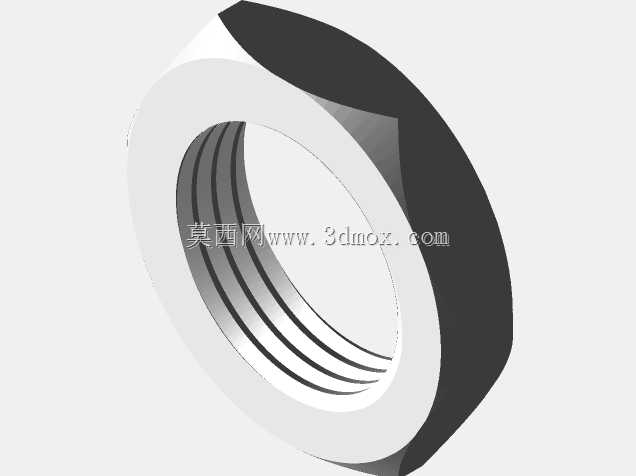

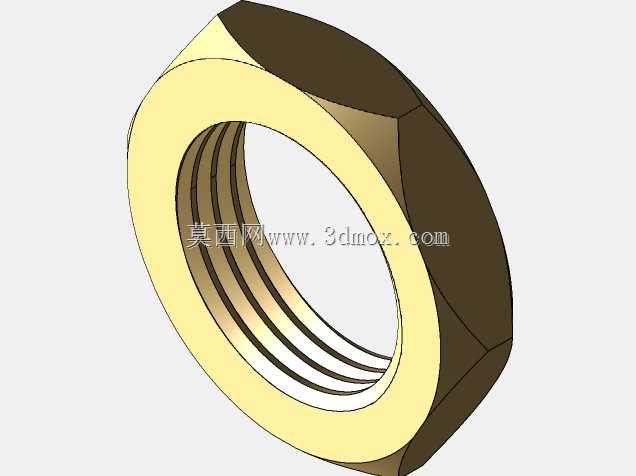

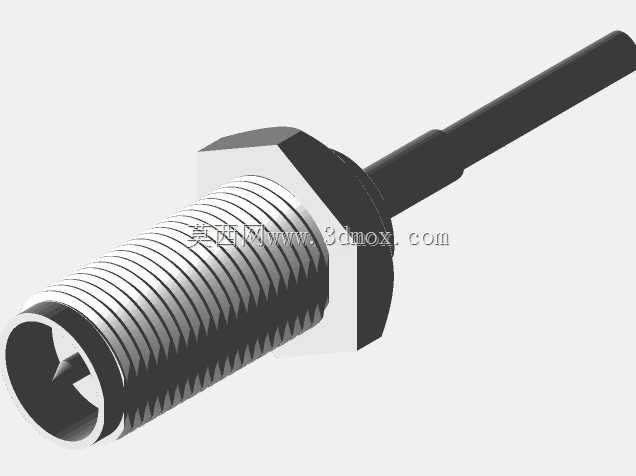

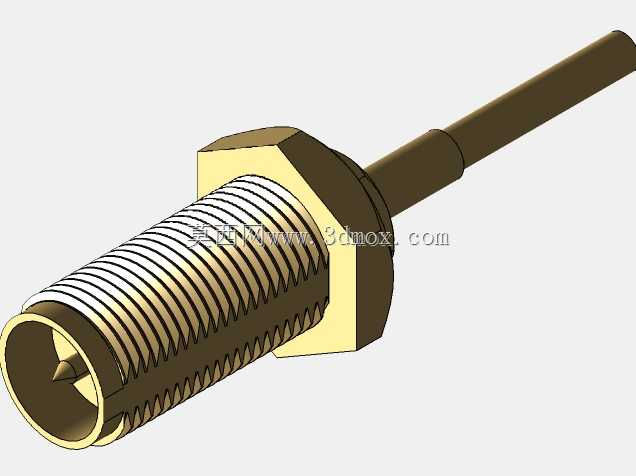

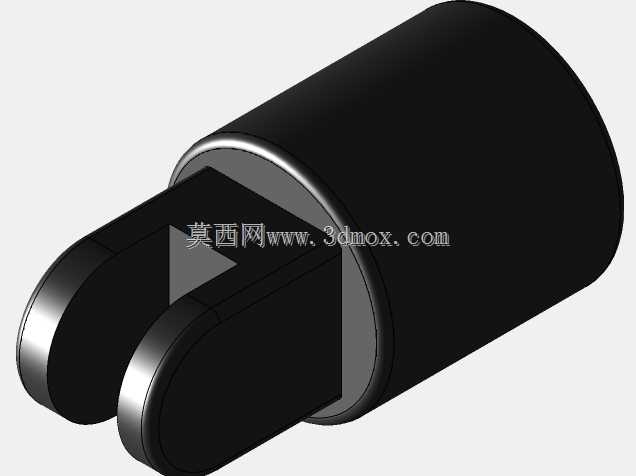

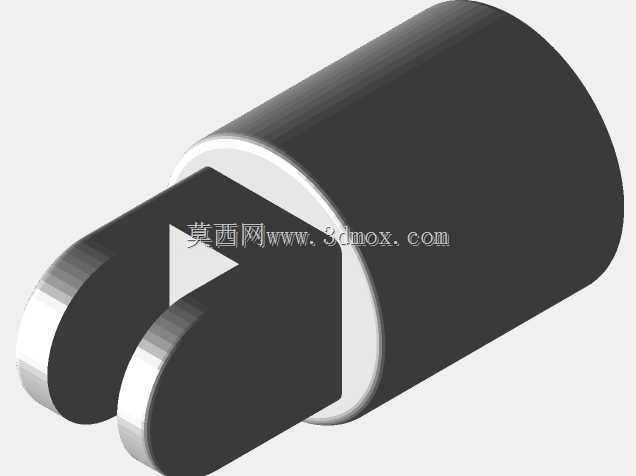

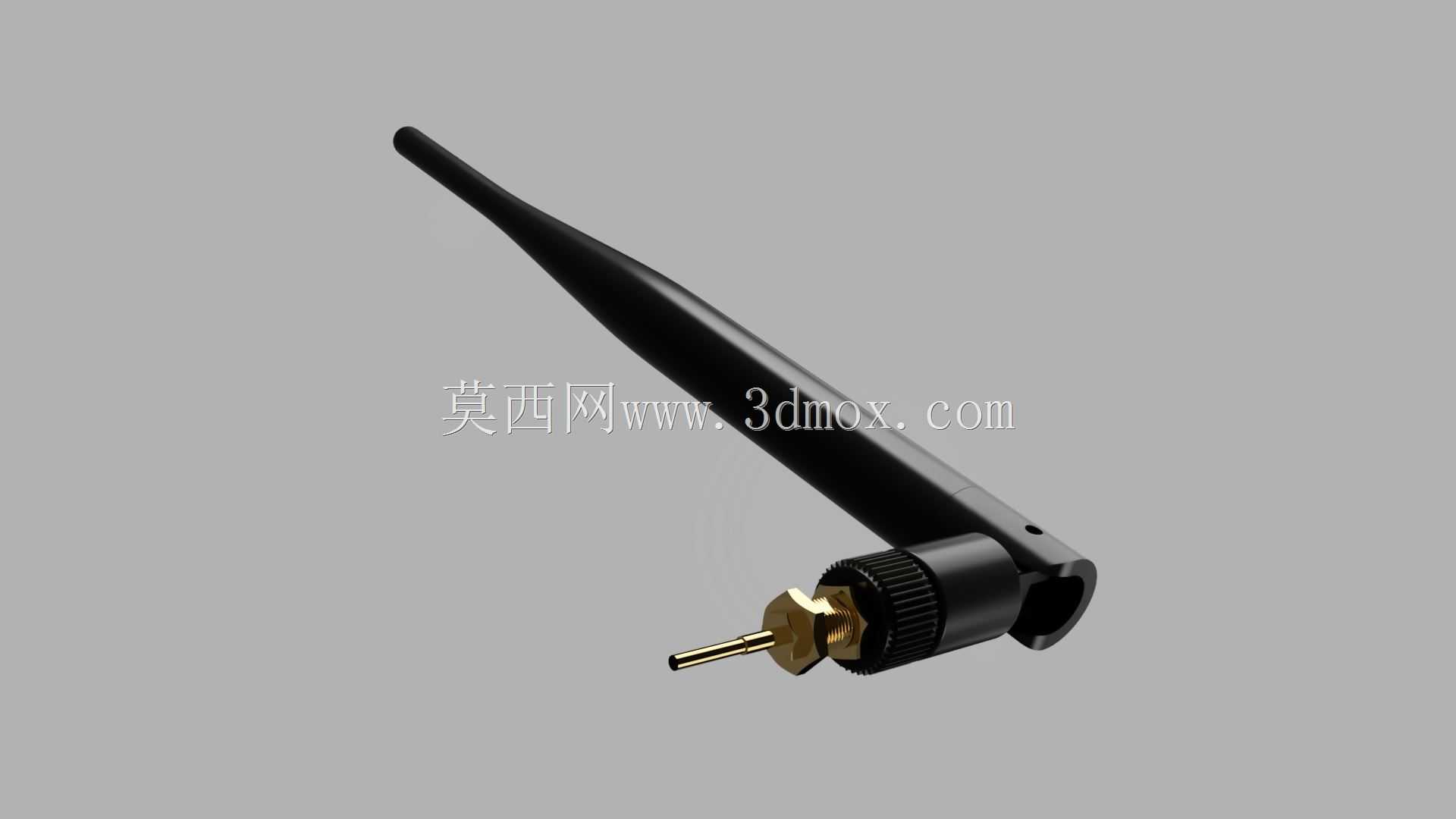

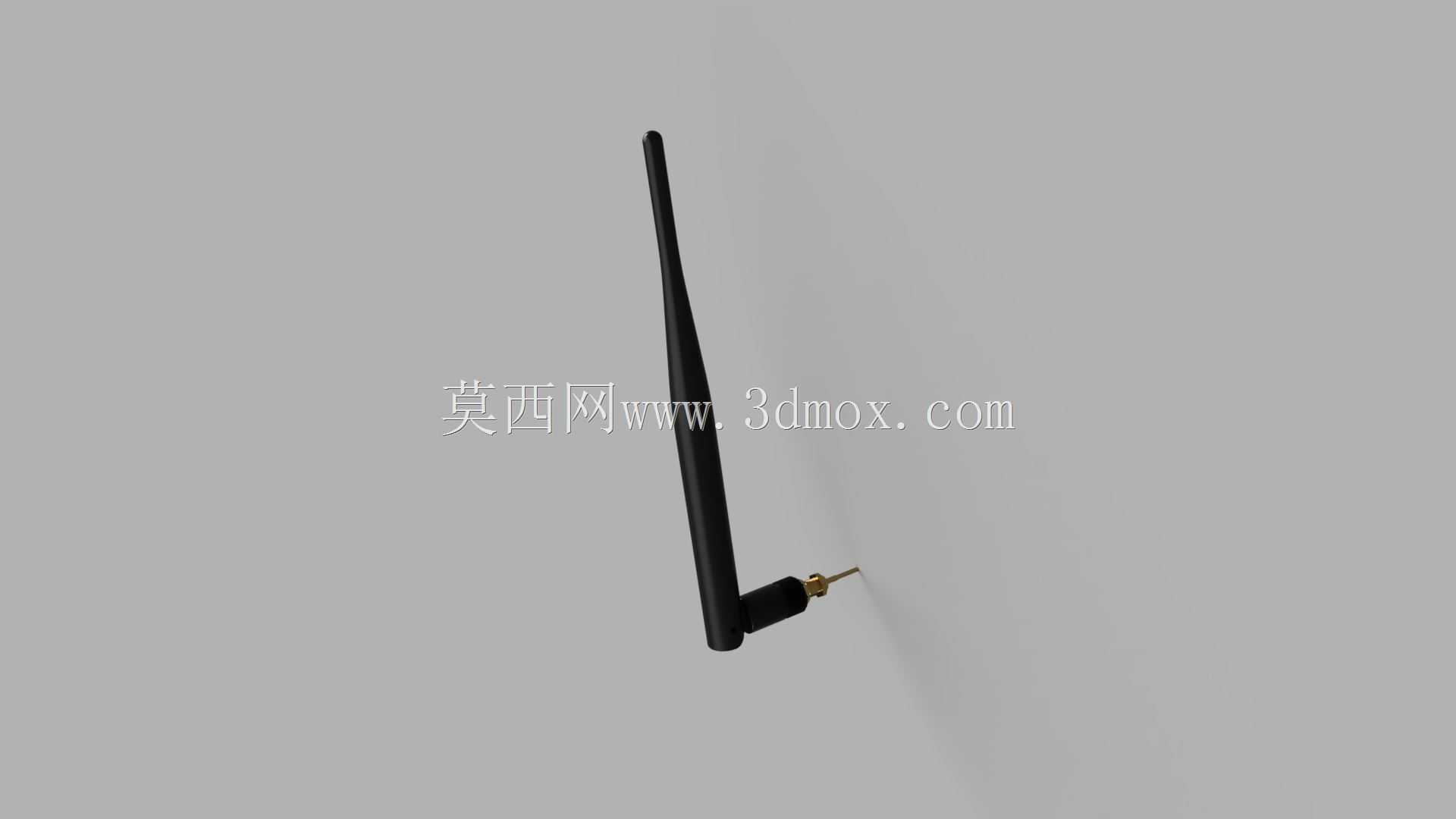

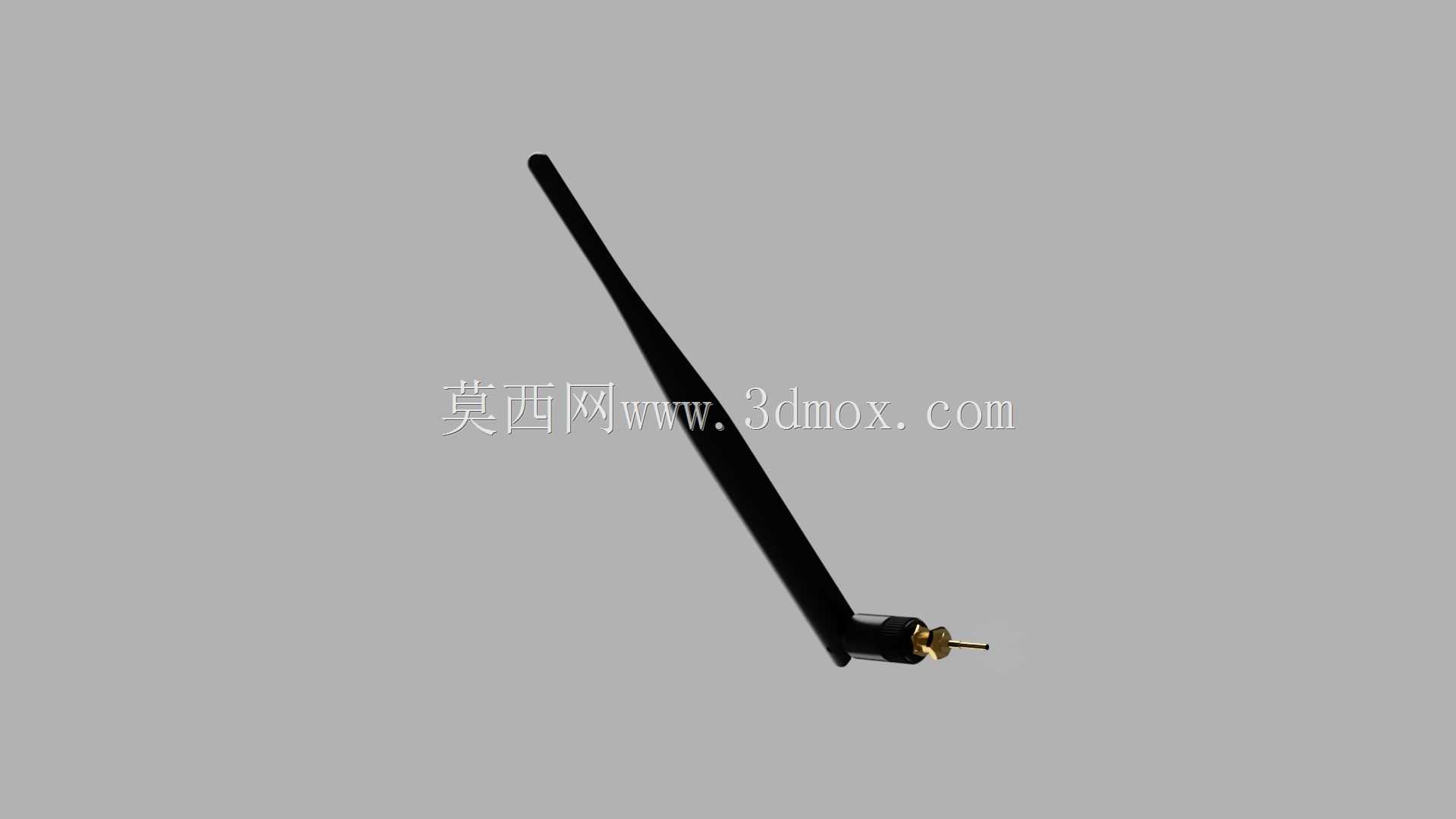

　　这款外置胶棒天线主要面向嵌入式边缘计算设备的无线通讯扩展需求，适配英伟达Jetson Nano开发板的板载Wifi模块射频接口，可直接替换开发板原配的贴片天线或低增益内置天线，解决嵌入式设备部署在金属机柜、设备夹层等屏蔽场景下的无线信号衰减问题。从结构设计来看，天线采用铰接式旋转底座，铰接部位预留了0-180度的俯仰调节空间，同时可绕安装螺纹轴线做360度水平旋转，使用者可根据设备安装后的空间朝向调整天线角度，避开金属遮挡物，获得最优的信号收发方向。安装端采用标准SMA外螺内孔射频接头，接头处配套六角锁紧螺母与平垫，可直接固定在设备外壳的预制开孔上，安装开孔直径适配常规6.5mm射频座开孔尺寸，

　　螺母拧紧后可承受常规的线缆拉扯与角度调整外力，不会出现接头松动导致的射频接触不良问题。天线主体采用黑色ABS注塑外壳，外壳做了细微的磨砂防滑处理，尾部做了圆弧收边，没有尖锐棱角，既可以避免安装调试时划伤操作人员，也能减少外壳磕碰掉漆的概率，内部的辐射振子采用螺旋加载设计，在有限的胶棒长度内覆盖2.4G常用Wifi频段，增益满足短距离室内无线传输需求，不需要额外搭配信号放大电路即可实现稳定的网络连接。在实际工程应用中，这类天线常被用在嵌入式AI计算节点、小型工业网关、桌面级智能设备的无线通讯场景，相比内置PCB天线，外置胶棒天线的信号收发角度更灵活，当设备被安装在电控箱内部、金属设备机架旁时，可将天线调整到伸出屏蔽层的位置，

　　避免金属壳体对2.4G射频信号的屏蔽衰减，保证设备的无线联网稳定性。建模过程中严格对照实物测绘尺寸，天线主体的锥度、铰接部位的配合间隙、SMA接头的插针长度、螺纹规格都按照实物尺寸还原，没有做简化处理，可直接用于设备外壳的开孔避让设计、整机装配干涉检查，也可用于嵌入式设备的结构方案展示，验证天线在不同安装角度下与周边结构件的空间距离，避免出现天线调整时触碰周边线缆、结构件的问题。底座的铰接部位做了阻尼结构的细节还原，模拟实际产品的转动阻尼手感，在做装配动画演示时可直观展示天线的角度调节范围，帮助结构设计人员提前预判安装后的操作空间是否充足，不需要额外制作手板即可完成天线安装位的方案验证。
