CA6140车床用Tr8梯形丝杠传动件

　　在普通车床的进给传动体系中，梯形丝杠是承担直线进给运动传递的核心部件，这款适配CA6140车床的Tr8规格梯形丝杠，主要用于车床中小托板的精准进给传动，也可移植到各类轻载直线进给工位、小型工装调整机构、非标自动化设备的线性传动单元中，替代同规格的滑动传动部件，满足低速重载下的平稳传动需求。从实际使用场景来看，这类小直径梯形丝杠多用于行程较长、负载不大但对传动自锁性有要求的工位，比如车床的小拖板横向进给、小型工装的位置微调机构、检测设备的探针进给单元，相比滚珠丝杠，梯形丝杠自带的滑动摩擦特性具备天然自锁能力，无需额外加装制动装置就能在垂直安装场景下保持位置稳定，不会出现负载下滑的问题，很适合低速进给、

　　调整频次不高但定位后需要保持位置的工况。这款丝杠的设计围绕Tr8梯形螺纹的标准参数展开，采用4入口的多线梯形螺纹结构，导程为2mm，相比单线螺纹，多线结构在相同主轴转速下能获得更快的进给速度，兼顾传动效率与低速稳定性，螺纹牙型采用标准梯形牙设计，牙侧角经过优化，在保证啮合强度的同时降低滑动摩擦阻力，减少长期运行的磨损量。尺寸参数上，丝杠总长度为800mm，螺纹公称直径8mm，外直径8mm，核芯直径6mm，安装时需要匹配对应的铜质梯形螺母，螺母的安装孔位需要根据丝杠的同轴度要求预留调整间隙，两端的支撑端通常采用深沟球轴承做径向支撑，一端可加装推力轴承承受轴向进给的载荷，安装过程中需要保证丝杠与导轨的平行度误差控制在0.1mm/m以内，

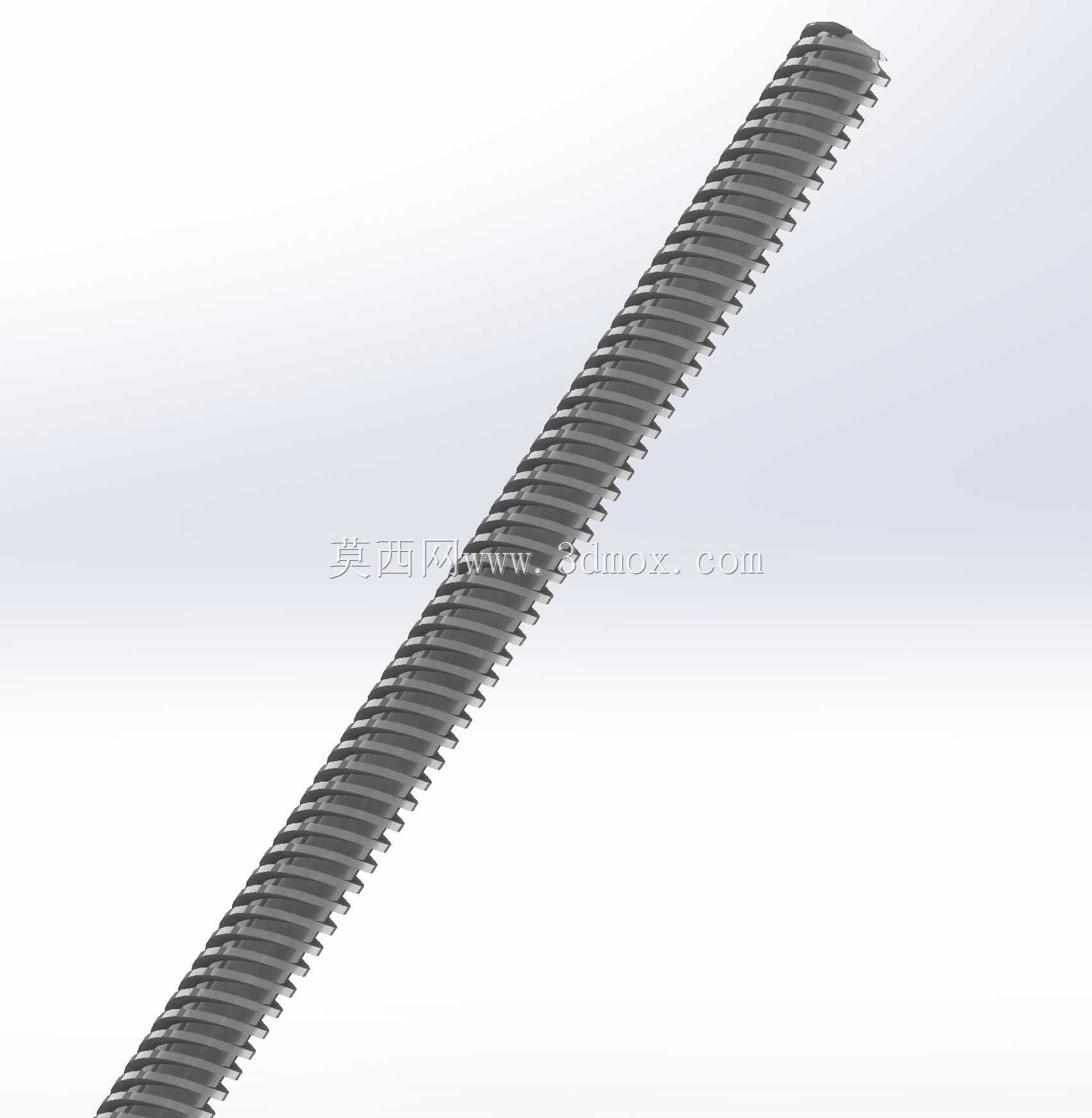

　　避免运行过程中出现卡滞、偏磨的问题。从建模逻辑来看，这款丝杠的三维建模首先通过螺旋线扫描生成梯形螺纹的基体，多线螺纹通过圆周阵列螺旋线的方式实现4个入口的均匀分布，建模过程中对螺纹牙顶、牙底的圆角做了简化处理，既保证模型的装配干涉检查准确性，又避免过多细节导致模型文件过大，方便在整机装配中调用。实际选型时需要注意，这类小直径梯形丝杠的轴向负载上限不高，适合进给抗力在500N以内的工位，长期运行时需要定期在螺纹副处涂抹锂基润滑脂，减少牙面磨损，延长使用寿命，在车床的进给系统中，这类丝杠通常与溜板箱的进给输出轴配合，将旋转运动转化为刀架的直线进给运动，保证车削加工时的进给量稳定，直接影响加工工件的表面粗糙度与尺寸精度。
