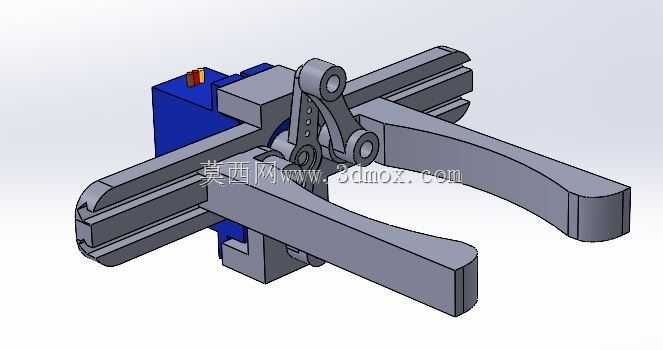

微型伺服驱动连杆式夹持执行机构

　　这款微型伺服夹持机构，核心采用连杆式力传递结构，将伺服电机的旋转扭矩转化为夹爪的平行开合动作，区别于普通齿轮直驱夹爪的行程局限，连杆布局能在有限的安装空间内实现更大的开合范围，同时通过连杆铰接点的位置优化，在夹爪闭合末端形成增力效果，无需额外配置减速结构即可满足小载荷工件的夹持需求。从实际应用场景来看，这类小型夹持执行件可直接搭载在桌面级机械臂末端，完成小型电子元器件分拣、轻型工件上下料、教学实验平台动作演示等任务，也可适配3D打印制作的小型自动化工位，作为工件转移、定位的执行终端。设计阶段优先考虑了安装适配性，伺服驱动模块采用内嵌式布局，整体结构的安装基准面设置在机构底部，预留了标准的安装孔位，可直接与市面通用的微型舵机、

　　伺服安装支架匹配，无需额外加工转接件。夹爪部分采用对称式双爪布局，夹持面做了平直处理，可适配规则形状的方形、圆形工件夹持，若有特殊异形工件夹持需求，也可在现有夹爪安装位上更换定制的夹指配件，结构本身的铰接点均采用销轴连接，装配间隙控制在较小范围，避免开合过程中出现晃动偏移。整体外形尺寸紧凑，横向夹爪完全张开时的外轮廓边界不会超出驱动模块的安装投影过多，在多工位密集排布的自动化场景中，能有效减少相邻机构的运动干涉风险。结构的受力路径经过梳理，伺服输出的扭矩通过中间摇臂传递至两侧对称连杆，再同步带动两个夹爪绕固定铰接点转动，整个传动链无冗余零件，运动过程中两侧夹爪的开合动作完全同步，不会出现单侧夹爪先行动作导致的工件偏斜问题。

　　针对3D打印制作的适配性，所有零件的壁厚均做了均匀化处理，最小壁厚满足FDM打印的工艺要求，无需添加额外支撑即可完成大部分零件的打印制作，铰接孔的尺寸预留了打印件的收缩余量，装配后销轴转动顺畅无卡滞。驱动模块的走线槽设置在机构后侧，伺服线缆可沿结构背面排布固定，避免运动过程中线缆与夹爪、连杆发生剐蹭缠绕，提升长期运行的可靠性。
