实验室小型电动搅拌装置结构设计

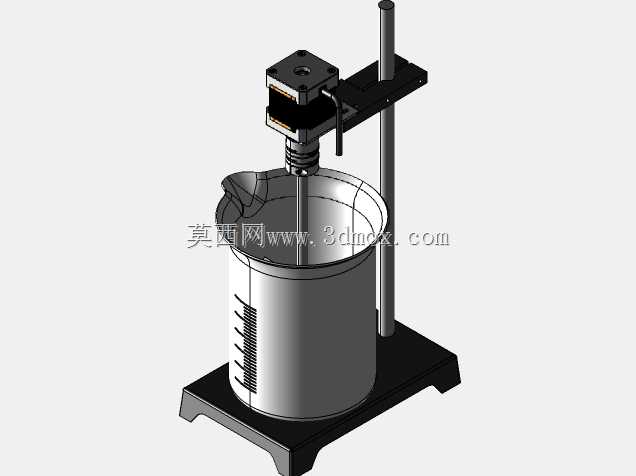

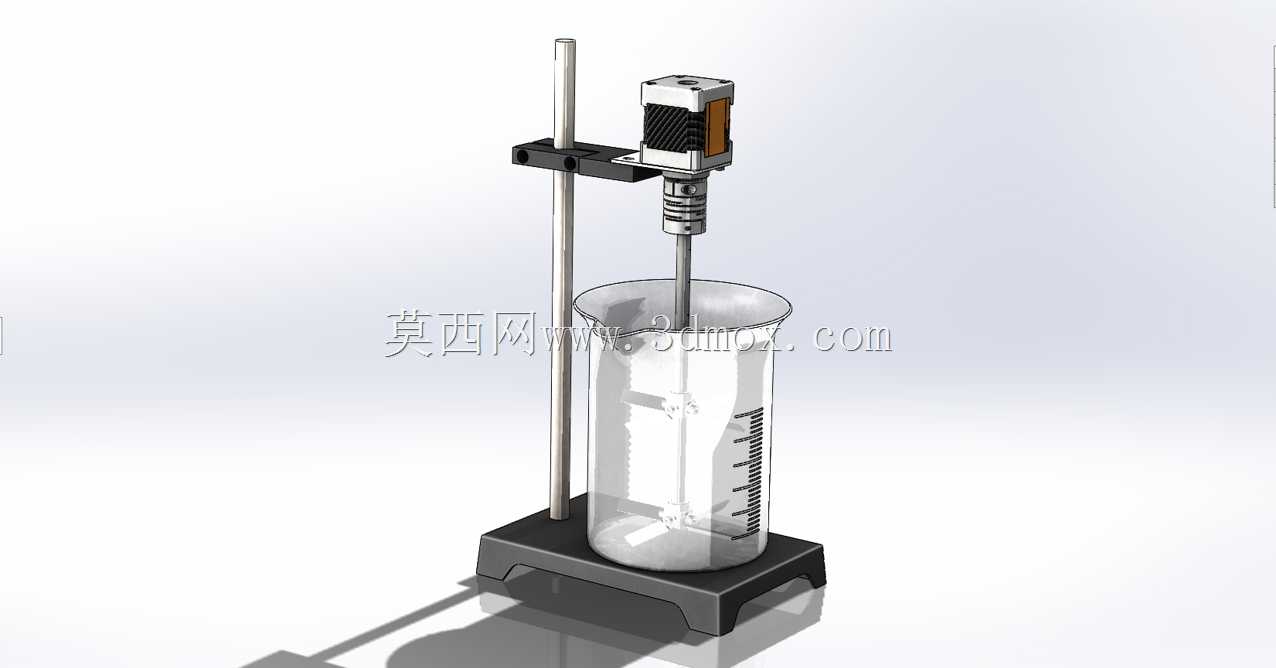

　　这款实验室搅拌装置主要面向小容量液体制备、试剂混合、悬浮液均质等常规实验场景，常见于高校化学实验室、药企研发小试工位、新材料配方调试台等场景，适配0.5L到2L标准玻璃烧杯的搅拌作业需求，可满足低粘度到中等粘度流体的混匀、分散、溶解工艺要求。从结构设计逻辑来看，整机采用立式悬臂布局，底部配重底座采用加宽矩形结构，重心落在底座几何中心范围内，即便搅拌轴高速运转时也能保证整机稳定性，避免因振动导致烧杯移位、液体溅出的问题。立柱采用标准圆光轴材质，表面做硬质阳极氧化处理，耐磨且不易锈蚀，夹持组件可沿立柱上下滑动调整高度，适配不同高度的容器安装需求，锁紧结构采用侧顶丝加防滑垫片的设计，调整到位后可牢固固定悬臂位置，

　　不会因长期运转出现下滑偏移。驱动部分采用小型减速电机直连搅拌轴的传动方案，省去了皮带、齿轮等中间传动环节，既降低了运转噪音，也减少了传动损耗，搅拌轴下端配置可拆卸的搅拌桨，桨叶采用推进式结构，运转时可形成轴向循环流，避免烧杯底部出现沉积死角，针对不同的搅拌介质，还可更换桨叶形式，比如溶解固体时可换用涡轮式桨叶，低粘度混匀可换用桨式桨叶。安装边界方面，底座长宽尺寸控制在180mm*150mm范围内，占用实验台面积较小，立柱高度为350mm，悬臂最大伸出长度为120mm，可覆盖标准烧杯的中心位置，搅拌轴最大行程可调整至距离底座台面280mm处，满足最高规格2L烧杯的插入深度要求，搅拌轴与容器中心的同轴度公差控制在0.5mm以内，

　　运转时不会出现刮蹭容器壁的问题。设计过程中充分考虑了实验室场景的使用习惯，所有与操作人员接触的边角都做了R3圆角处理，避免尖锐棱角划伤，电机外壳预留散热槽，可支持长时间连续运转，整机无外露线缆，电气部分全部集成在电机尾部的接线盒内，降低实验过程中液体泼溅导致的电路故障风险。搅拌转速区间覆盖100rpm到1500rpm，可根据不同工艺需求调整，低转速适用于易产生泡沫的试剂混匀，高转速适用于粉体快速溶解、小剂量乳液分散等场景，整机拆装便捷，搅拌桨、夹持组件都可快速拆卸，方便实验后清洁维护，避免不同试剂之间的交叉污染。
