商务喷气式飞机客舱内部布局设计

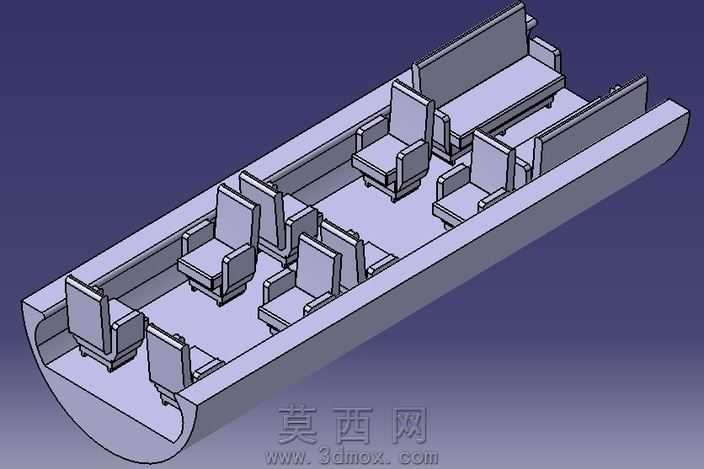

本模型为商务喷气式飞机客舱内部三维设计成果，采用CATIA软件完成全参数化建模，整体还原了可容纳14名乘客的商务舱段半剖结构，建模过程严格遵循民用航空器客舱布局的人机工程学规范，对舱体弧形蒙皮、地板结构、座椅排布、侧壁内饰等核心结构做了精细化的几何表达。模型构建阶段首先以半圆柱舱体为基础轮廓，通过曲面拉伸、剪切、加厚命令生成客舱的承载壳体结构，精准还原了机头段的圆弧收边造型，保证舱体结构的几何连续性；其次完成客舱地板的平面建模，按照商务舱座椅的排布间距完成定位基准绘制，区分了独立商务座椅与联排沙发座椅的两类乘坐区域，其中独立座椅采用带扶手的高靠背造型，通过实体凸台、切除命令完成座椅坐垫、靠背、扶手、支撑底座的分层建模，还原了商务座椅的宽厚轮廓与支撑结构，联排沙发区域则采用一体化长坐垫加高靠背的造型设计，贴合舱体侧壁做了适配性的轮廓裁切，保证空间利用率最大化。材质与渲染阶段，对舱体内壁赋予哑光浅灰内饰材质，座椅部分采用深灰哑光皮质质感材质，地板赋予浅蓝灰色防滑地毡材质，通过环境光遮蔽效果强化舱内结构的层次感，半剖视角的渲染设置可以清晰展示客舱内部的排布逻辑，无多余装饰构件，重点突出布局结构的合理性。设计思路上围绕小型商务喷气飞机的载客需求，在有限的舱体截面宽度内平衡乘坐舒适度与载客量，独立座椅区域预留了充足的腿部伸展空间，联排区域则适配多人随行的乘坐场景，所有座椅的朝向统一沿机身轴向布置，符合飞行过程中的乘坐安全要求，舱体侧壁与座椅之间预留了合理的过道空间，满足客舱内的通行需求，整体模型结构完整无几何错误，各部件的装配关系清晰，可用于航空内饰设计的方案展示、布局验证以及相关教学演示场景。
