带平行支腿的加宽型患者移位提升装置

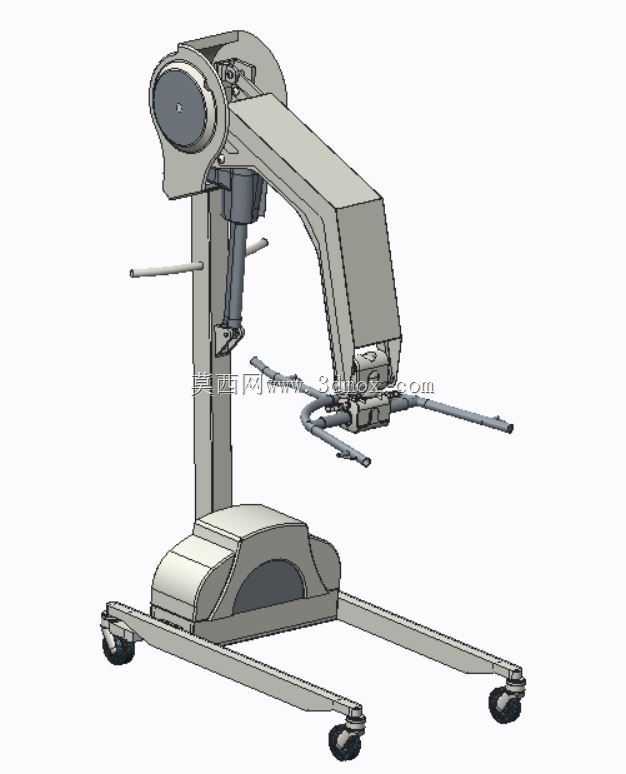

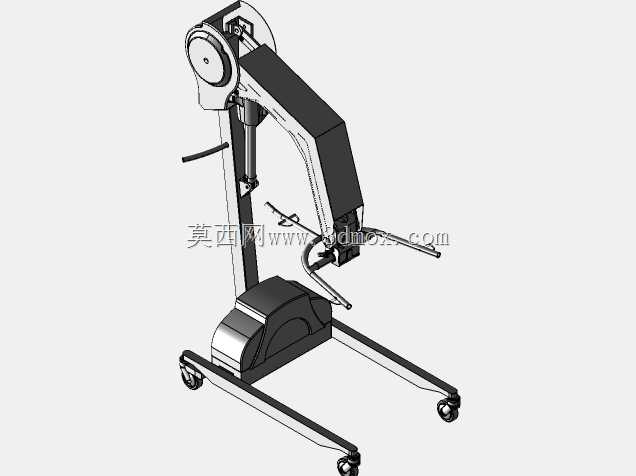

　　在临床护理、居家照护以及康复转运场景中，失能、术后行动不便患者的体位转移一直是护理工作中的高负荷环节，传统人工搀扶或抱移不仅容易造成护理人员腰部劳损，也可能在转移过程中对患者造成二次磕碰损伤，这款带平行支腿机构的加宽型患者提升装置，正是针对这类转运痛点完成的结构设计。从结构布局来看，设备底部采用平行伸展的支腿结构，支腿末端配置万向脚轮，其中两个脚轮带锁止结构，在设备就位后可踩下锁止片固定整机位置，避免提升过程中出现滑移；加宽的支腿跨距设计，能够适配不同宽度的护理床、轮椅以及检查床的侧边空间，支腿可平行推入床体下方，让吊臂悬挂点尽可能靠近患者重心位置，减少提升时的偏载力矩，降低整机侧翻风险。上部的悬臂结构采用弯折式箱型梁设计，

　　相比直臂结构能够在相同伸展距离下降低结构应力集中，悬臂内部集成线性升降驱动组件，驱动端连接吊具悬挂接头，可适配通用的病患吊兜，升降行程覆盖从床面到轮椅座面、从地面到检查床面的常用高度差，满足卧姿到坐姿、低位到高位的转移需求。立柱与底座的连接位置设置加强筋结构，抵消悬臂负载带来的倾覆力矩，立柱上部设置操控手柄，护理人员可握持手柄推动整机移动，手柄旁集成升降控制按键，操作时无需弯腰即可完成升降调节。设备顶部的回转结构可实现悬臂水平方向的小角度转动，在患者被提升至合适高度后，可转动悬臂将患者平稳转移至相邻的轮椅或平车上，无需反复调整整机位置。从安装边界来看，设备收拢状态下的支腿宽度可适配普通病房的过道宽度，

　　伸展后跨距可覆盖多数标准护理床的床体宽度，整机高度满足普通病房层高使用要求，底部支腿的离地间隙适配病房内地毯、地砖以及小高度门槛的通行需求，脚轮采用静音橡胶材质，移动过程中不会产生过大噪音，避免惊扰休养中的患者。设计过程中针对各受力节点做了有限元校核，悬臂在额定负载下的挠度控制在安全范围内，各铰接位置配置自润滑轴套，减少长期使用后的磨损间隙，升降驱动的传动部件做了防尘封闭处理，适配病房内的清洁消毒要求，外露结构件均做圆角钝化处理，没有尖锐凸起，避免转移过程中剐蹭患者或护理人员。
