桌面级三轴数控雕刻加工设备结构设计

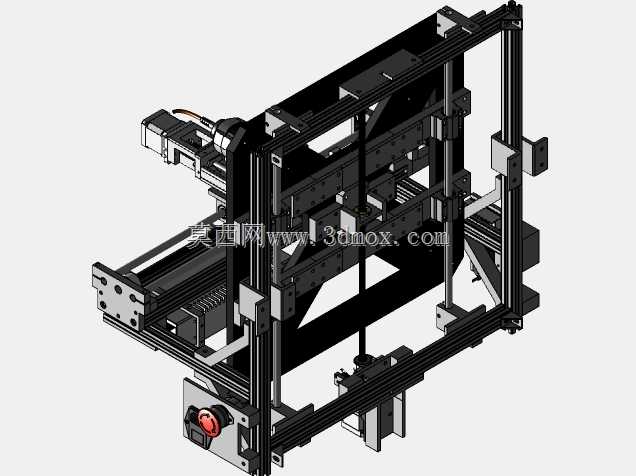

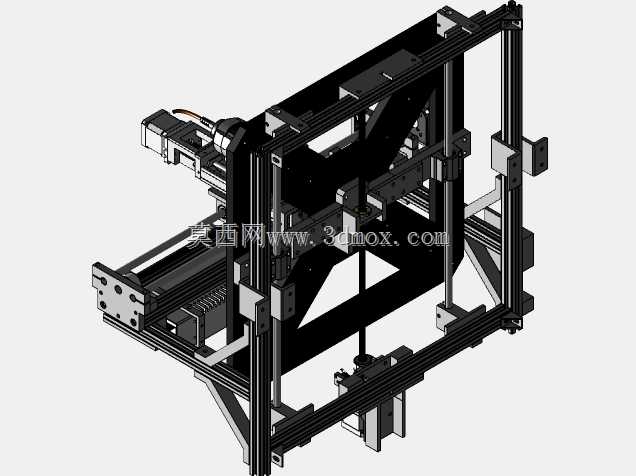

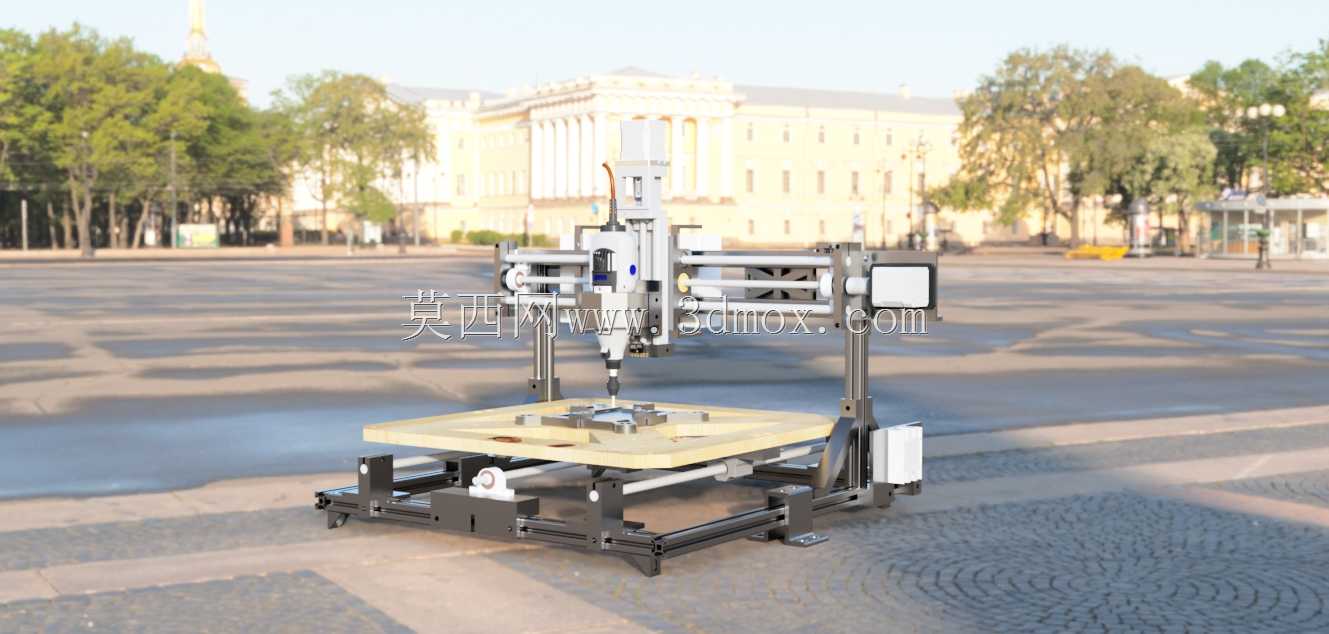

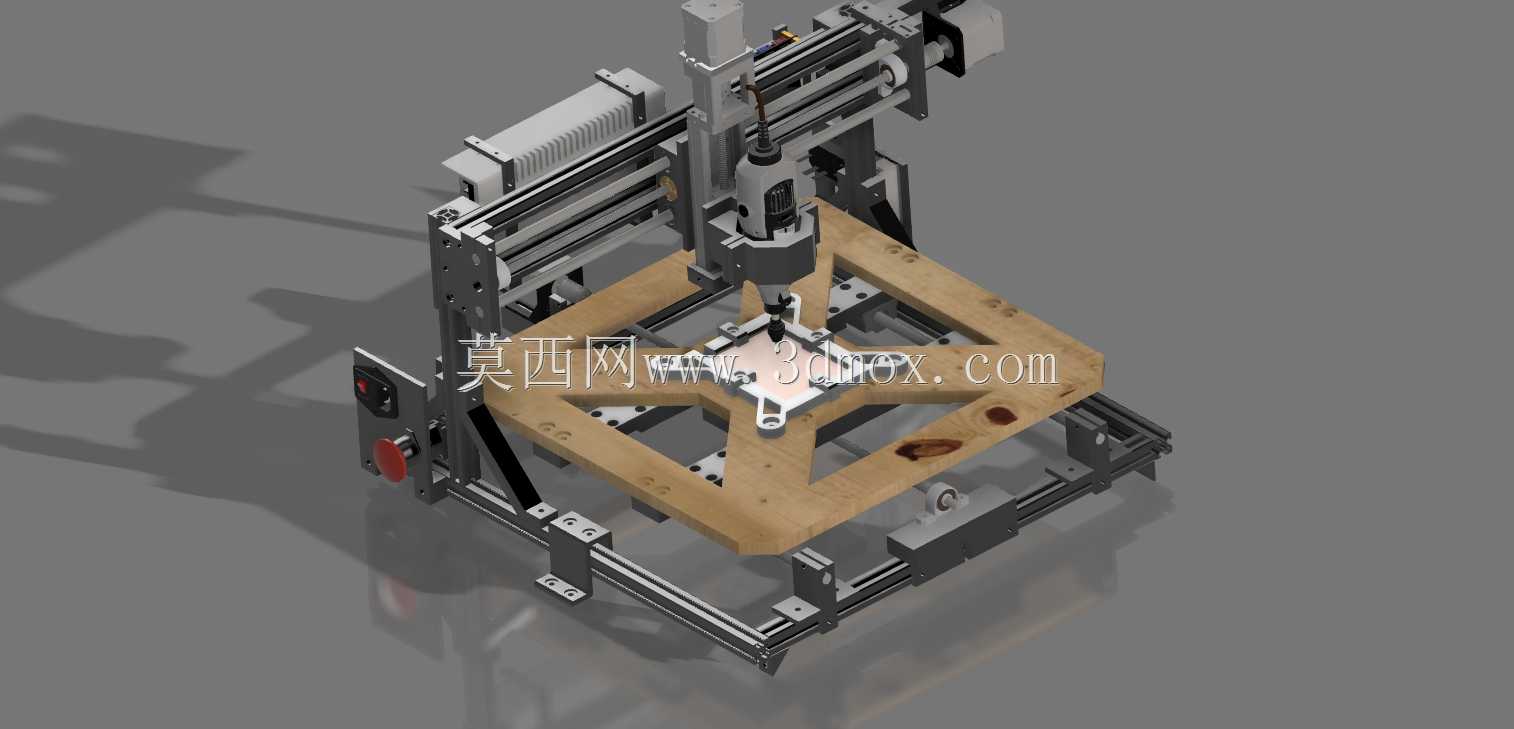

　　这款桌面级三轴数控加工设备，主要面向小型加工场景与个人工坊的精密加工作业需求，可覆盖软金属、工程塑料、木质板材等多种材质的铣削、雕刻、钻孔工序，在文创产品打样、小型零件试制、教学实训场景中都能适配使用。从结构布局来看，设备采用龙门式动梁结构设计，X轴方向依托两侧平行布置的线性导轨实现横向进给，导轨安装基准经过平面度校准，保证运动过程中无卡滞、偏摆量控制在加工精度允许范围内；Y轴进给机构集成在底部工作台框架上，承载待加工工件完成纵向进给，工作台面采用镂空式框架设计，既减轻整体设备自重，又方便搭配通用夹具完成不同外形工件的装夹固定，预留的装夹孔位可适配台钳、压块等常见工装，安装边界可容纳最大行程范围内的方形、异形工件，

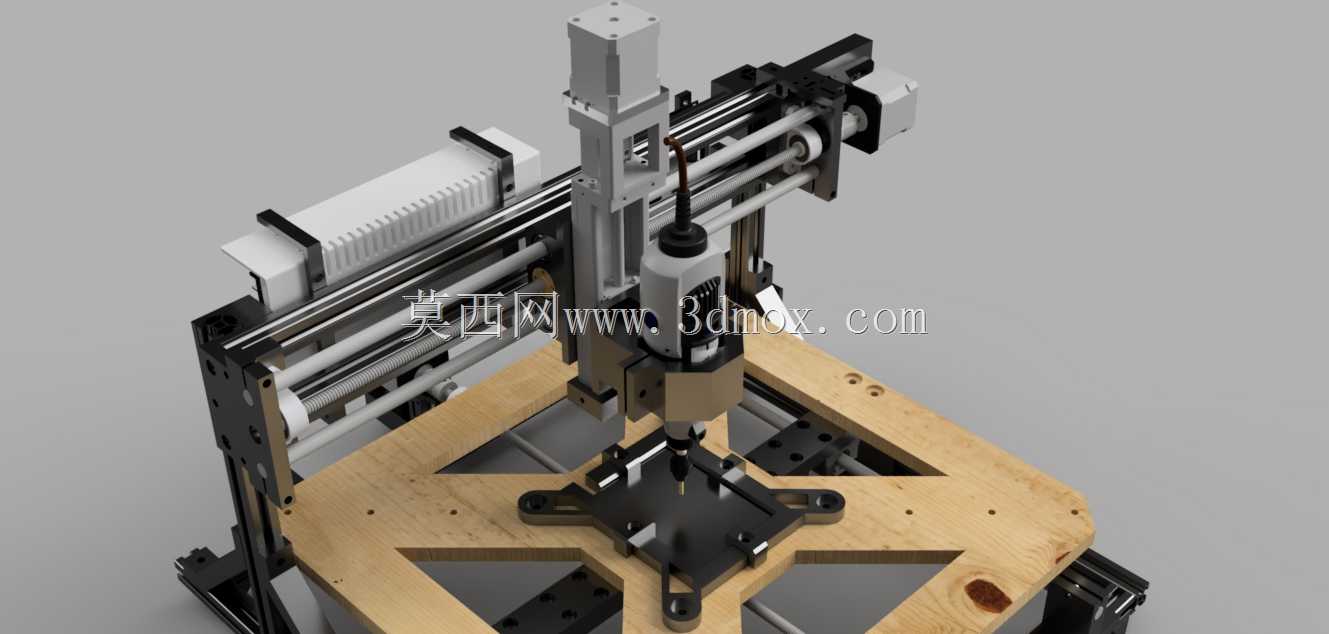

　　无需额外拓展工作台面即可完成常规小型零件的全行程加工。Z轴进给单元垂直布置在龙门横梁的滑座上，搭载主轴安装座，可适配不同功率的高速电主轴，满足不同材质加工的转速与扭矩需求，主轴的同轴度装配基准经过调校，保证加工过程中刀具跳动量符合精密加工要求。设备的框架主体部分采用标准铝型材与机加工钣金件组合搭建，部分结构件采用3D打印制作，在保证结构刚性满足小型加工需求的前提下，大幅降低了整体制造成本与装配难度，各轴的传动采用同步带搭配丝杠的组合形式，兼顾进给速度与传动精度，传动部件的安装位置预留了张紧调节空间，日常维护时可快速调整传动预紧力，消除反向间隙对加工精度的影响。电气控制元件集成布置在设备侧方的安装位，走线沿型材槽位规整排布，

　　避免运动过程中线缆剐蹭干涉，操作按钮与急停开关布置在设备侧前方的易操作位置，符合设备操作的人机工程要求，操作人员在装夹工件、对刀作业时可快速触及控制元件，提升作业效率。整体设备的外形尺寸适配普通桌面放置，无需专用地基即可完成安装调试，对使用场地的承重与空间要求较低，既可以作为个人DIY加工的作业设备，也可用于职业院校数控专业的实训教学，帮助学习者理解三轴数控机床的运动原理、结构组成与装配逻辑，在小型非标零件加工、个性化定制产品制作场景中，能够替代大型加工设备完成小批量、小尺寸工件的加工作业，减少大型设备的占用时长，降低小型加工场景的设备投入成本。
