PN532 NFC RFID射频识别模块V3套件结构

　　这款PN532 NFC RFID模块V3套件的三维结构，完整还原了近场射频识别模块的实体硬件形态，可直接用于智能终端、门禁系统、物联网感知节点的结构适配设计环节。从实际工程应用场景来看，这类模块常嵌入到门禁读卡器、自助终端身份识别区、智能仓储标签识别工位、消费类电子近场交互部件中，承担13.56MHz频段下的非接触式近场通信、射频标签读写功能，支持ISO14443A/B、Mifare等主流射频卡协议，可完成卡数据读写、点对点近场传输、卡模拟三类核心功能。

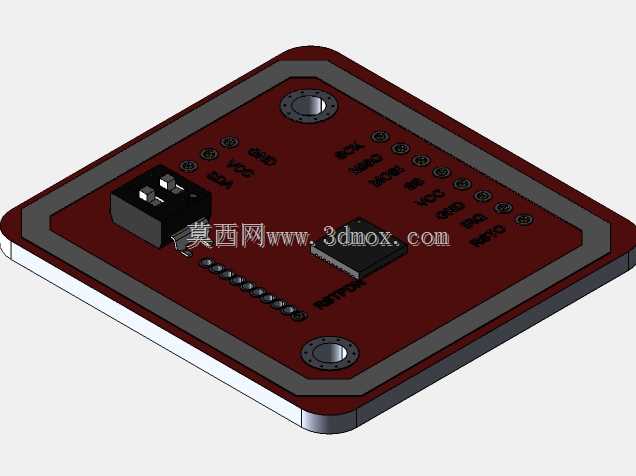

　　从结构设计思路来看，模块采用矩形PCB作为承载基体，板体边缘做了圆角过渡处理，避免装配过程中板边毛刺划伤相邻结构件，四角预留了标准安装孔位，孔位周边做了露铜加固处理，既可以通过铜柱配合螺丝完成与设备壳体的硬连接固定，也能适配泡棉胶粘贴的快速装配方案，安装孔的位置公差在建模时严格按照常规电子模块的通用安装间距设定，可兼容多数开源硬件项目的安装孔位布局。板上元器件布局遵循射频电路的设计原则，核心PN532主控芯片布置在板体中心区域，周边预留了完整的覆铜避让区，减少周边元器件对射频信号的干扰；板载的排针接口统一布置在板体长边一侧，接口引脚顺序按照通用串口、I2C、SPI通信的引脚定义排布，方便开发人员直接对接主控板的通信接口，无需额外调整接线顺序；板上的电源接口、状态指示灯布置在板体短边靠近边缘的位置，装配后指示灯可正对设备外壳的透光位，方便调试阶段直观查看模块供电、通信状态。

　　从安装边界尺寸来看，模块整体厚度控制在常规嵌入式电子模块的通用厚度范围内，板上最高元器件为板载接口座，建模时准确还原了接口座的凸起高度，设计人员在做设备壳体的内部空间预留时，可直接参考模型的外轮廓尺寸做避让，避免出现壳体合模后挤压元器件的问题。射频天线区域集成在PCB板内部，模型中准确还原了天线的覆铜区域边界，结构设计时需注意该区域上方不能布置金属遮挡件，否则会大幅衰减射频信号，影响识别距离与识别成功率。板体边缘的半金属化工艺处理结构也在模型中做了还原，可帮助设计人员准确评估板边与设备壳体限位筋的配合间隙，避免装配时出现板边卡滞、磨损涂层的问题。

　　对于做智能设备结构开发、物联网终端设计的工程师来说，这个三维模型可直接用于装配干涉检查、安装孔位匹配、壳体开孔定位等环节，省去了自行测量模块尺寸、逆向建模的时间，能有效缩短项目前期的结构适配周期，避免因尺寸测量误差导致的装配返工问题。
