BVS封装精密感测贴片电阻三维结构

　　做电源模块、伺服驱动、电池管理系统的结构设计时，采样电阻的选型和安装空间校核一直是容易踩坑的环节，很多工程师在布局阶段只关注电阻的阻值、功率参数，忽略了封装的实际外形、引脚弯折形态、焊接后的高度边界，等到打样回来才发现电阻和周边的功率器件、壳体加强筋、走线铜皮产生干涉，或者焊接时因为引脚共面度问题出现虚焊，不得不重新改板，耽误项目进度。这个BVS封装的精密感测电阻三维模型，完全还原了实物的结构细节，能直接导入结构设计软件做装配干涉检查，也能给PCB布局提供精准的占位参考。

　　从实际应用场景来看，这类大电流感测电阻主要用在需要实时采集回路电流的场合，比如工业伺服驱动器的相电流采样、新能源BMS系统的主回路电流检测、大功率开关电源的输出电流监测、充电桩的功率回路计量，还有光伏逆变器的MPPT回路电流采集，这些场景对电阻的阻值精度、温度系数、长期载流稳定性都有很高要求，同时因为功率密度大，电阻本身的散热结构、焊接后的热膨胀匹配也会直接影响整个设备的长期可靠性。

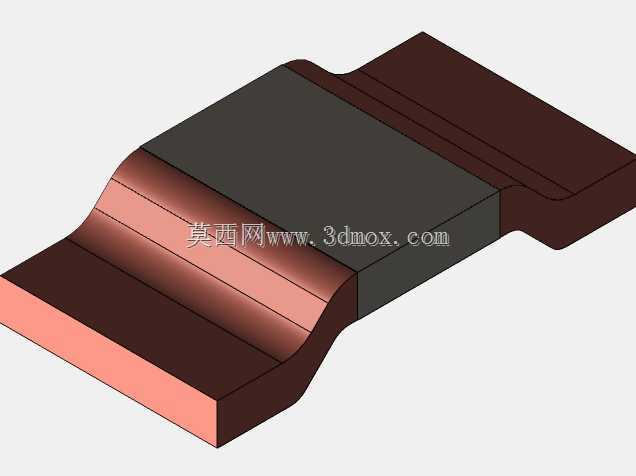

　　这个电阻的结构设计很有针对性，中间的黑色主体是电阻的合金基体，也是核心的功能部分，采用低温度系数的合金材料轧制而成，能保证在大电流通过时，阻值随温度的波动控制在极小范围内，避免采样误差随温度漂移。两端的紫铜色引脚是焊接端，采用了弯折成型的结构，这种设计一方面能增加引脚和PCB焊盘的接触面积，提升焊接后的机械强度，另一方面弯折形成的缓冲结构可以吸收电阻在高低温循环下产生的热应力，避免因为热胀冷缩导致焊盘开裂或者电阻本体受损。引脚的表面做了镀锡处理，和常规SMT工艺的焊锡兼容性好，不需要特殊的焊接工艺就能实现可靠焊接。

　　从外形尺寸和安装边界来看，这个3920尺寸的BVS电阻，本体长度、宽度、高度都严格按照实际规格建模，引脚的伸出长度、弯折角度、引脚厚度都和实物一致，在做结构布局时，可以直接把模型导入装配体，校核电阻顶部到上方壳体或者散热片的安全距离，避免距离过近导致绝缘不足，也能检查电阻两侧和周边电容、MOS管、连接器等元件的间距，满足SMT生产时的元件最小间距要求，防止贴片机吸嘴干涉或者回流焊时出现连锡问题。另外模型还原了电阻本体和引脚之间的焊接过渡区域，在做热仿真分析时，可以直接赋予对应材料的导热系数、电阻率参数，模拟实际工作时的电阻温升、热量传递路径，帮助优化PCB的铜皮散热设计，比如确定焊盘需要延伸多大的铜皮来辅助散热，是否需要在电阻下方预留过孔阵列把热量传导到PCB背面，这些细节如果只靠 datasheet 上的二维尺寸图很难直观判断，有了精准的三维模型就能提前把这些问题规避掉。

　　在建模思路上，这个模型没有做过度的简化，没有把引脚做成直片结构，也没有忽略本体和引脚衔接处的台阶细节，所有的倒角、弯折R角都按照实物的冲压成型工艺还原，不管是用来做设备的整机装配展示，还是做生产工艺的可制造性检查，都能满足精度要求。很多工程师在画这类元件的封装时，往往只画一个矩形框加两个焊盘，实际做出来的板子经常出现电阻装上去之后顶住旁边的塑胶立柱，或者引脚和焊盘对位不准的问题，用这个精准的三维模型来生成PCB封装的占位轮廓，就能完全避免这类问题。另外这类合金电阻的引脚是有一定厚度的，焊接后在PCB上的实际高度比普通厚膜贴片电阻要高，在对安装高度有严格限制的薄型电源模块、便携式大功率设备设计中，这个高度参数的准确性直接决定了产品能不能顺利合壳，模型里的高度尺寸完全按照实物实测值还原，不需要再单独去核对规格书里的最大值最小值，直接用来做高度方向的空间校核就可以。

　　从功能特性上来说，这个规格的感测电阻可以实现连续245A的电流采样，阻值低至0.2mOhm，自身的功率损耗很小，不会因为采样电阻的存在导致回路产生过多的额外发热，这种低阻值的设计也要求电阻的引脚和本体之间的接触电阻足够小，模型里还原了引脚和本体的焊接结合面结构，能直观看到大电流的通流路径，在做载流能力校核时，可以结合材料的导电率参数计算不同部位的电流密度，避免出现局部过流发热的问题。对于做三维建模的从业者来说，这个模型也可以作为贴片功率元件建模的参考，学习这类冲压引脚加合金本体的结构怎么处理建模细节，怎么平衡模型精度和文件大小，既保证装配检查的准确性，又不会因为模型过于复杂导致整个装配体文件卡顿。
