凯华PG1511适配CherryMX热插拔插座结构

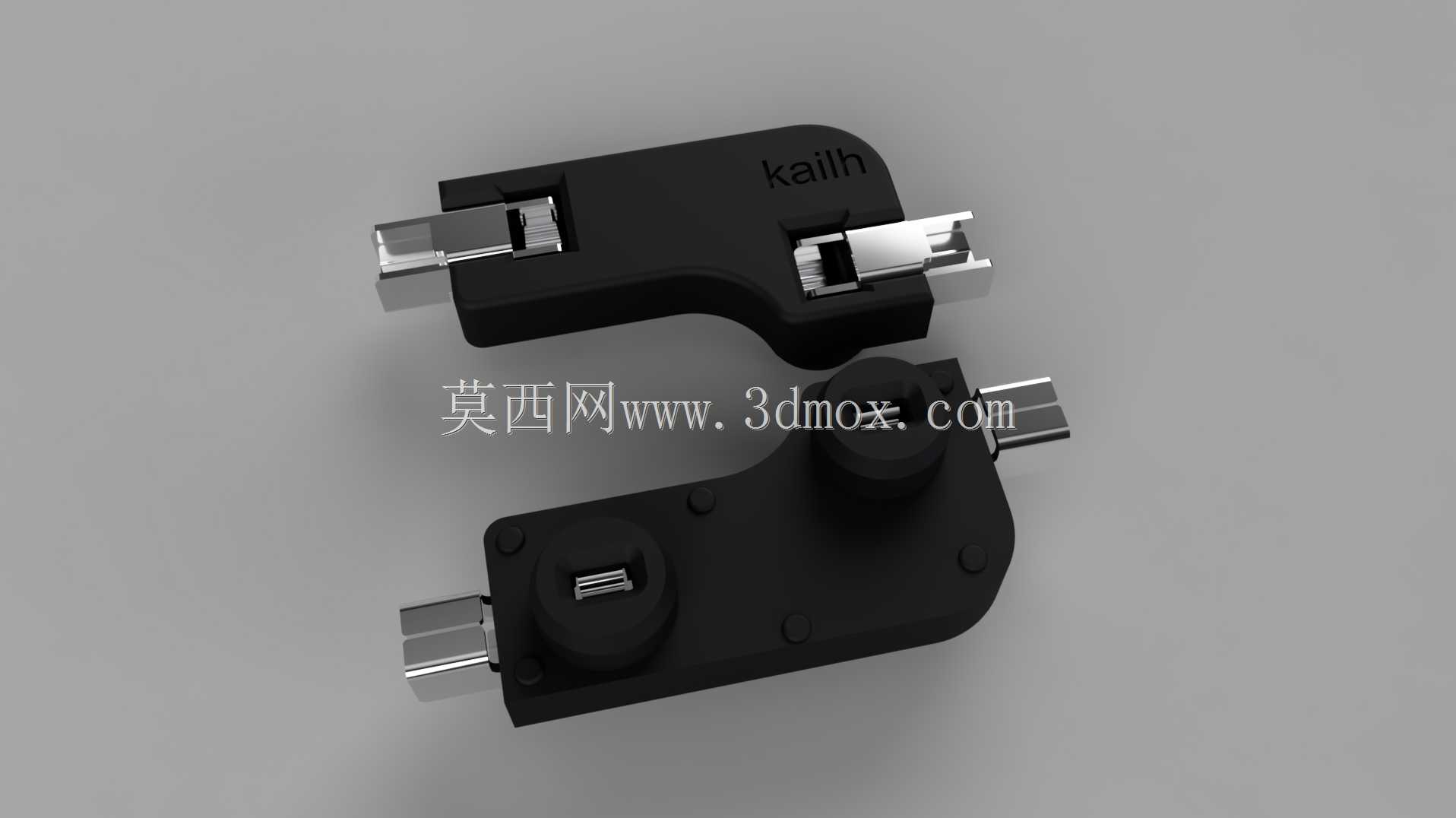

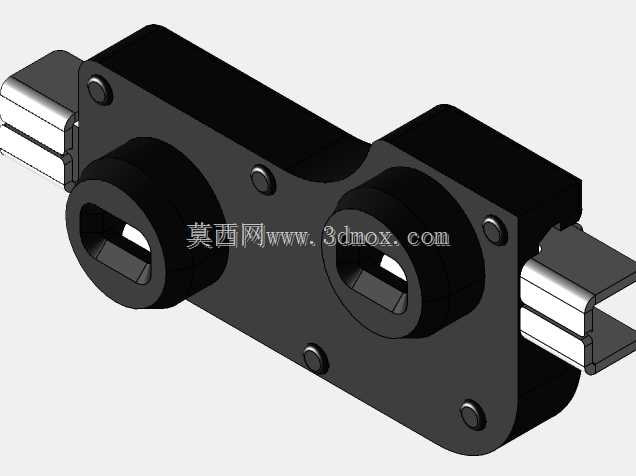

　　这款热插拔插座主要面向客制化机械键盘组装、量产键盘维修改装场景使用，核心作用是替代传统轴体焊接固定方案，让轴体无需焊锡即可固定在PCB板上，同时实现轴体与键盘电路的稳定导通，大幅降低键盘组装、轴体更换的操作门槛，也能避免反复拆焊对PCB焊盘造成的损伤。从结构设计来看，这款插座采用分体式弹性接触端子设计，两个金属接触臂分别对应轴体的两个引脚，接触臂做了预压弧度处理，当轴体引脚插入时，接触臂会依靠自身弹性抱紧引脚，保证接触电阻稳定在合理区间，避免出现按键触发失灵、连击等接触不良问题。插座主体采用耐高温绝缘工程塑料注塑成型，塑料基座上设置了两个定位柱，对应PCB板上的定位孔，安装时可以先将插座卡在PCB对应位置，

　　过波峰焊或者手工焊接固定引脚后，即可实现插座的牢固安装，定位柱的存在也能避免焊接过程中插座出现偏移，保证轴体插入后位置端正，不会出现卡键、歪轴的问题。在安装边界上，这款插座的外形尺寸完全匹配Cherry MX系列轴体的引脚间距，基座高度控制在常规轴体安装的公差范围内，不会出现轴体安装后过高或者下陷的问题，插座两侧的金属焊盘宽度适配常规PCB走线宽度，不需要对常规键盘PCB做额外的走线调整即可适配。设计过程中参考了原厂公开的尺寸参数，对接触端子的弹性形变量做了反复校核，保证轴体多次插拔后接触臂不会出现塑性变形，接触压力始终保持在可靠区间，同时塑料基座的卡槽结构做了防呆设计，反向插入轴体时无法完全卡入，避免用户装反轴体导致电路短路。

　　在实际应用中，这类热插拔插座除了用于常规机械键盘，也可用于其他采用MX规格轴体的自定义输入设备、工业控制按键面板的改装，只要设备采用标准MX轴体安装尺寸，都可以通过更换这款插座实现轴体的免焊更换，日常维护时不需要携带电烙铁等焊接工具，直接用拔轴器即可完成轴体的替换，大幅提升设备维护效率。插座的金属端子表面做了防氧化镀层处理，长期使用不会出现氧化锈蚀导致的接触不良问题，塑料基座的耐温参数可以满足常规波峰焊的温度要求，焊接过程中不会出现基座变形、端子移位的问题，适配批量生产的焊接工艺要求。
