这套旋转编码器对应鼠标滚轮内部常见的增量式脉冲反馈部件,三款主体高度分别覆盖7mm、9mm、11mm安装空间,适配不同外壳厚度、滚轮行程与内部堆叠高度的有线、无线鼠标结构。在消费外设装配场景里,编码器并非孤立零件,它需要和滚轮支架、PCB焊盘、左右按键板、上壳内筋以及滚轮橡胶圈共同确定位置:转轴中心高度决定滚轮外圈露出上壳开口的高度,插针排布决定主板对应焊孔的孔位,侧边固定弯脚则承担焊接前的预定位与受力补强,避免滚轮长期拨动后编码器本体出现偏摆。
从实际用途看,该类器件通过内部触点与码盘配合,把滚轮的正转、反转转换成连续脉冲信号,主控芯片依据脉冲相位判断滚动方向与步进量,从而实现页面浏览、表格拖动、软件缩放、游戏内武器切换或参数调节等操作。与机械滚轮编码器相比,EC10这类结构在鼠标中应用广泛,核心原因是档位手感清晰、转动阻尼稳定、占用空间小,并且能够通过插针直接焊接在控制板上,减少额外连线。

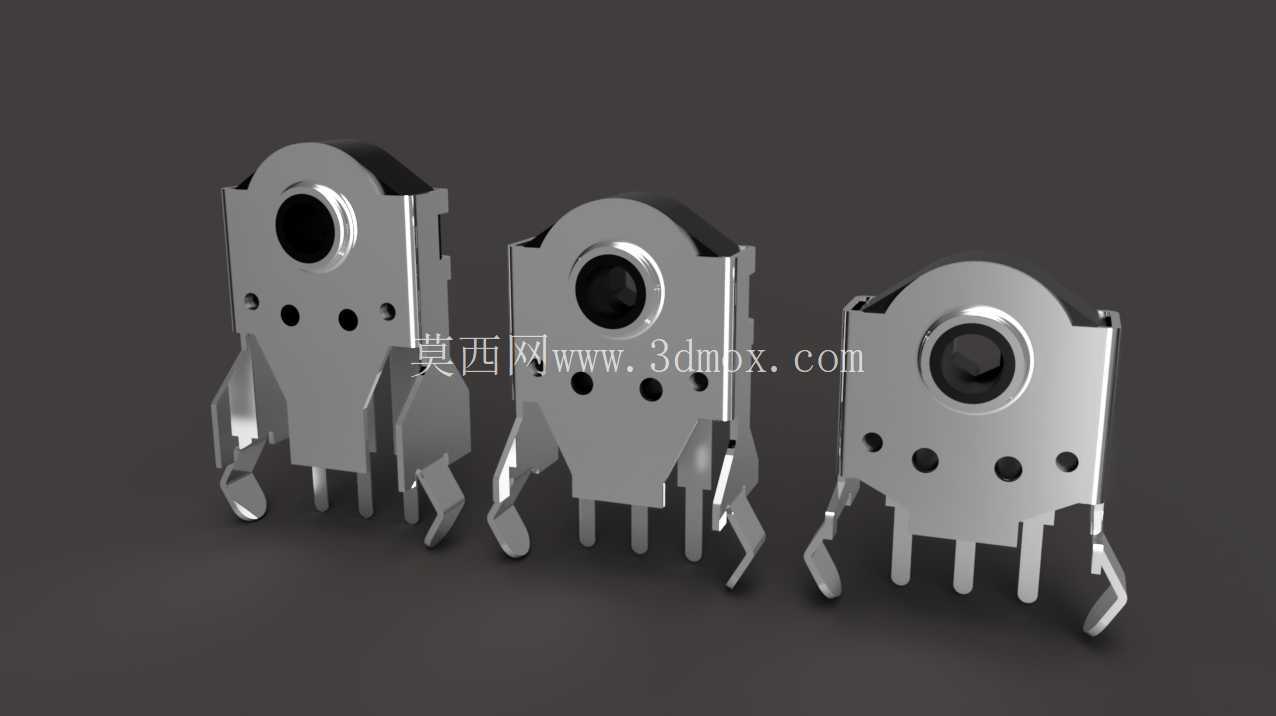

三款规格的差异主要体现在轴向高度和安装边界上。做结构校核时,不能只看编码器本体外形,还要把滚轮套入轴芯后的总高、滚轮与底壳之间的间隙、上壳滚轮孔的避让半径一起纳入检查。7mm规格适合轻薄鼠标或内部堆叠紧张的紧凑型布局,主板到上壳内表面之间的垂直空间需要严格控制;9mm规格属于较常见的中间尺寸,在普通办公鼠标和入门游戏鼠标中更容易平衡手感与壳体强度;11mm规格则给滚轮支撑、侧壁固定和内部留隙提供了更多余量,适合壳体较高、滚轮直径较大或希望获得更稳定握持反馈的设备。

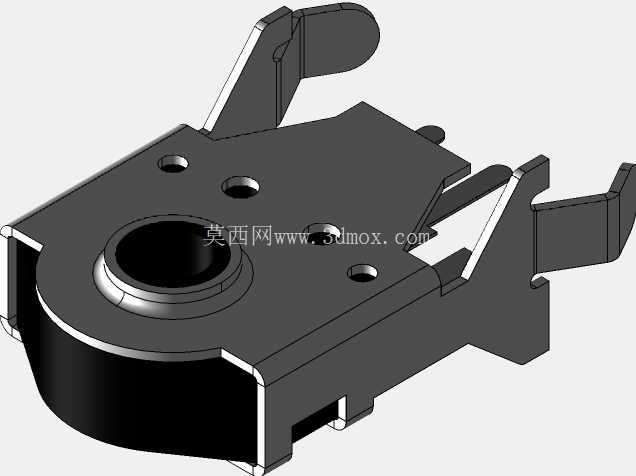

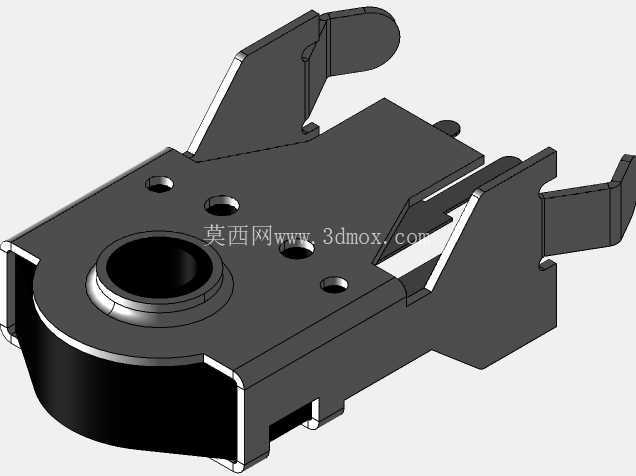

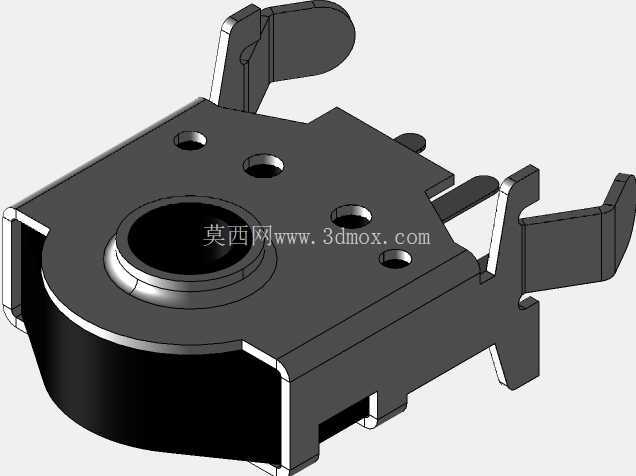

外形上,编码器主体采用金属支架与塑料绝缘基座组合,正面圆形轴孔用于承接滚轮轴或滚轮连接套,支架两侧的弯折引脚插入PCB后焊接固定,下方直插引脚负责电气连接。建模时需要重点还原支架折弯边、定位孔、引脚间距、轴孔直径以及本体肩部的过渡形状。金属支架上的小孔和缺口并非装饰特征,它们在装配中参与定位、减重、模具冲裁和弹性固定;侧边弯脚的张开角度也影响插件工序,若焊孔位置或弯脚角度偏差,过波峰焊或手工焊接时容易出现本体浮高。
设计思路上,这类编码器把机械旋转、触点导通和板级固定集成在很小的空间内。金属外壳承担支撑与屏蔽作用,塑料部分维持引脚绝缘和内部码盘位置,轴孔周围的圆形区域承受滚轮反复按压和侧向拨动带来的载荷。鼠标滚轮虽然扭矩不大,但使用频次高,用户拨动时还可能带来径向晃动,因此编码器与PCB之间不能只依赖直插引脚受力,两侧固定脚必须与主板焊盘形成可靠连接。结构工程师在堆叠时,通常会让滚轮轴线与编码器轴孔保持同轴,滚轮两侧支撑面尽量对称,避免橡胶滚轮偏心转动时把侧向力持续传到轴孔。
安装边界方面,需要在编码器背面与主板元件之间保留焊脚伸出空间,底部焊点不得与底壳筋位干涉;编码器顶部与上壳内壁之间要留出滚轮跳动余量,侧边弯脚附近避免放置过高电容、电阻或连接器。若鼠标带有中键按压功能,还要校核滚轮按下时编码器轴孔、支架和微动开关之间的动作关系,不能让壳体压住编码器外壳,否则会造成滚轮卡顿、中键触发费力或脉冲丢步。三款模型放在同一装配中对比,有利于设计人员在方案阶段直接判断不同高度对滚轮中心、主板布局和外壳曲面的影响,减少后期打样后因编码器高度不匹配导致的滚轮孔偏移、壳体干涉和焊接空间不足等问题。
