高精度光学鼠标位移传感核心组件结构

　　在桌面输入外设、工业触控定位、高精度位移采集场景中，这类光学鼠标传感核心是实现平面位移精准捕捉的关键部件，区别于老式机械滚球结构的接触式检测方案，光学式传感组件无需与接触面产生机械摩擦，长期运行不会出现滚球积灰、转轴磨损导致的定位漂移问题，在电竞外设、工业平面位移检测台、便携触控输入模块等场景中已经完全替代了早期的机械传感结构。

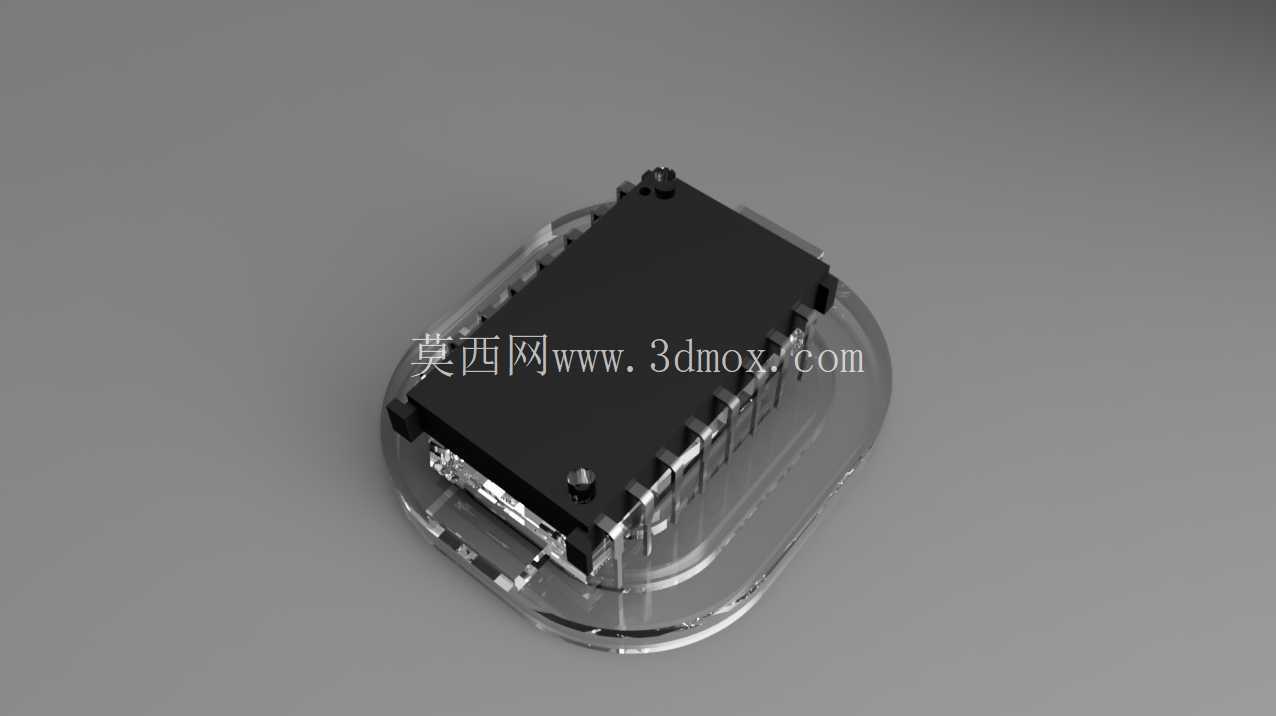

　　从结构设计层面看，该传感组件采用表贴式封装设计，主体黑色塑封壳体内部集成了CMOS成像阵列、数字信号处理芯片、发光控制电路，引脚沿封装两侧对称排布，适配标准SMT回流焊工艺，生产组装时可直接通过贴片机完成拾片、对位、焊接，无需额外的手工补焊工序，能大幅提升外设主板的组装良率。封装底部预留的光学通光窗口与透镜组件精准对位，透镜采用透明PC材质一体注塑成型，曲面曲率经过反复调校，既能将底部发光元件的光线均匀投射到接触面，也能将接触面的纹理成像清晰汇聚到内部CMOS阵列上，避免出现边缘成像模糊、光照不均导致的丢帧问题。

　　实际选型应用时，需要重点关注组件的安装高度边界，透镜底面与PCB板安装面的高度差需要严格控制在公差范围内，过高会导致成像光路变长，接触面纹理无法清晰聚焦在成像阵列上，过低则会压缩通光空间，容易出现进光量不足导致的表面特征识别失效。同时安装位置需要避开主板上的高频信号走线，比如USB3.0高速差分线、DC-DC开关电源的功率走线，防止高频电磁串扰影响内部DSP的位移计算精度，导致光标出现无规律抖动。

　　功能特性上，该类光学传感组件支持多表面自适应识别，能在木质桌面、布面鼠标垫、树脂硬质垫、甚至部分哑光金属表面完成稳定的位移捕捉，不需要额外搭配专用的反光垫板，相比早期的激光传感方案，对使用接触面的材质宽容度更高，普通办公场景下无需搭配专用鼠标垫也能实现稳定定位。组件内部集成的DSP芯片会以数千帧每秒的频率连续采集接触面的纹理图像，通过对比相邻两帧图像的特征点偏移量计算出横向与纵向的位移矢量，再通过SPI接口将位移数据传输给主控芯片，整个计算过程全部在传感组件内部完成，不需要主控端额外参与图像运算，能大幅降低主控芯片的运算负载。

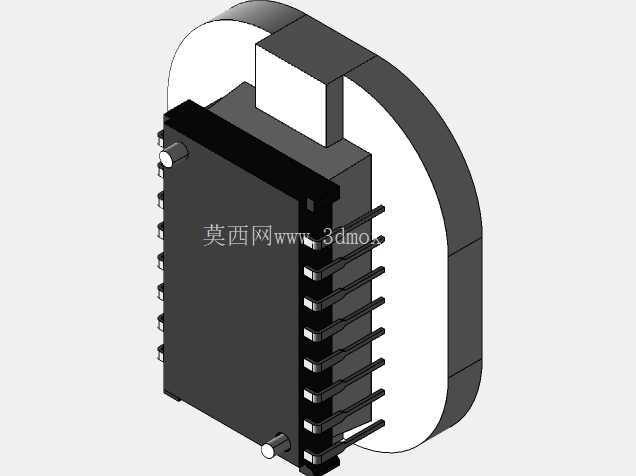

　　结构设计细节上，封装壳体顶部的小型凸点是封装注塑时的进胶点位，设计时特意避开了内部芯片的核心区域，防止注塑应力传递到芯片衬底导致晶圆出现隐裂。两侧的引脚采用镀锡铜材制作，引脚宽度与间距符合标准表贴器件的设计规范，焊接时能形成均匀的浸润焊点，同时引脚根部做了应力释放设计，当PCB板出现轻微形变时，引脚能通过微小的弹性变形吸收应力，避免焊点出现开裂脱落的问题。配套的透镜底座做了定位卡扣设计，组装时可以直接卡接在PCB板对应的定位孔上，不需要额外点胶固定，既能保证透镜与传感芯片的对位精度，也能简化组装工序，降低生产过程中的人工调校成本。

　　在工业场景的拓展应用中，这类传感组件还可以被集成到小型平面位移检测装置中，用来检测移动平台的短距离平面位移，相比传统的光栅尺位移检测方案，光学鼠标传感组件的体积更小，成本更低，不需要额外安装标尺光栅，只需要将组件固定在移动平台上，对准基准平面即可完成位移数据采集，适合一些对安装空间要求严苛、检测精度要求在微米级的轻载位移检测场景。设计适配结构时需要注意给组件预留足够的散热空间，虽然组件整体运行功耗不高，但长时间连续工作时内部DSP芯片会产生一定热量，如果完全被密封结构包裹，热量累积会导致成像阵列出现热噪声，影响位移检测的稳定性，通常在组件对应的外壳位置预留微小的通风间隙即可满足散热需求，不需要额外加装散热片。

　　针对外设产品的结构设计，该传感组件的安装位置通常会设置在鼠标壳体的重心投影区域，保证用户使用过程中传感组件的位置始终与手部操作的重心保持一致，减少操作过程中的光标偏移误差。透镜周围的壳体结构会做一圈黑色遮光筋，贴合透镜底座的边缘，防止环境光线从透镜与壳体的间隙进入通光光路，避免强光环境下出现的定位失准问题。同时遮光筋的高度需要严格控制，不能超出透镜底面的高度，防止使用过程中遮光筋摩擦接触面，影响鼠标的移动顺滑度。
