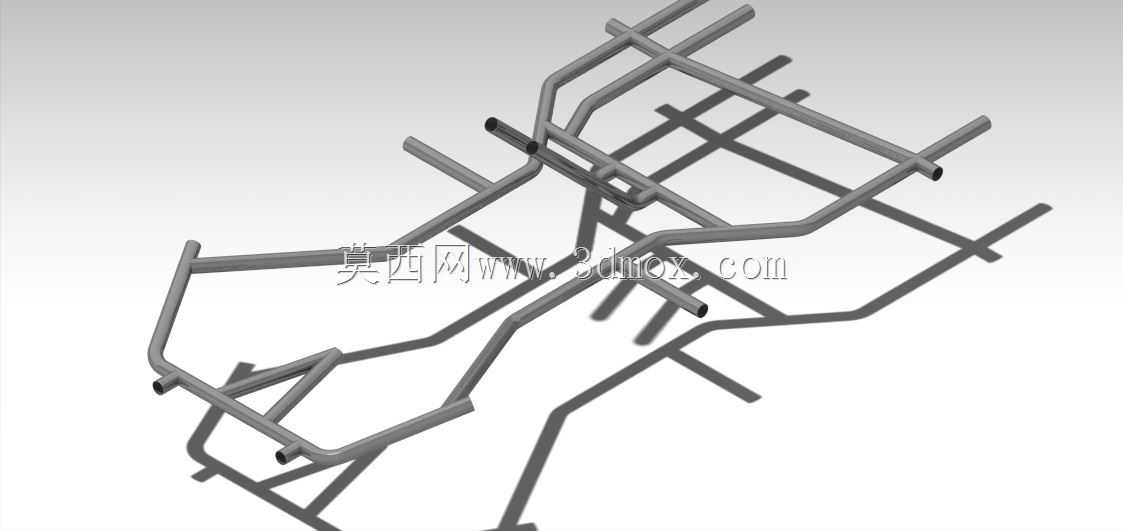

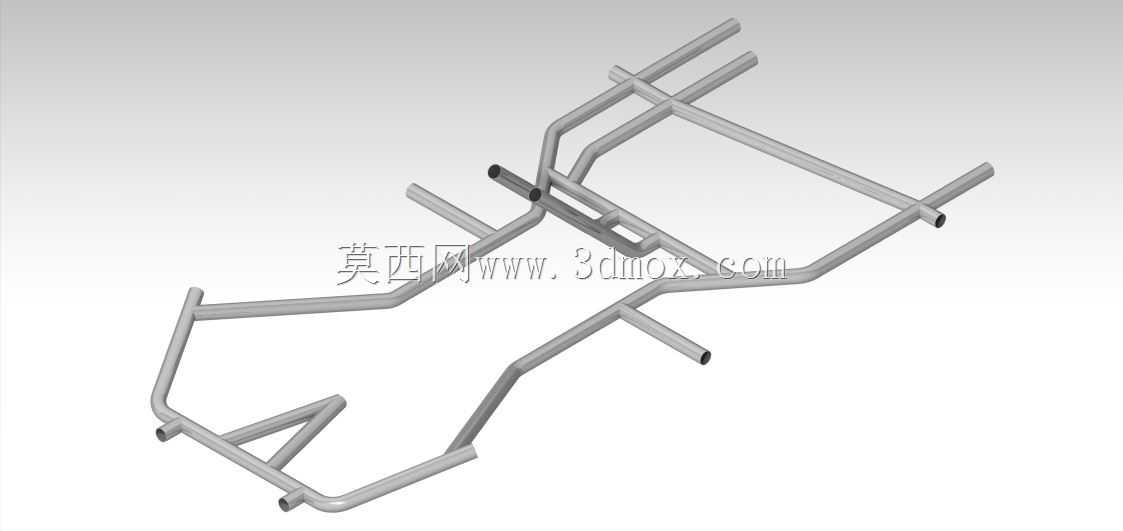

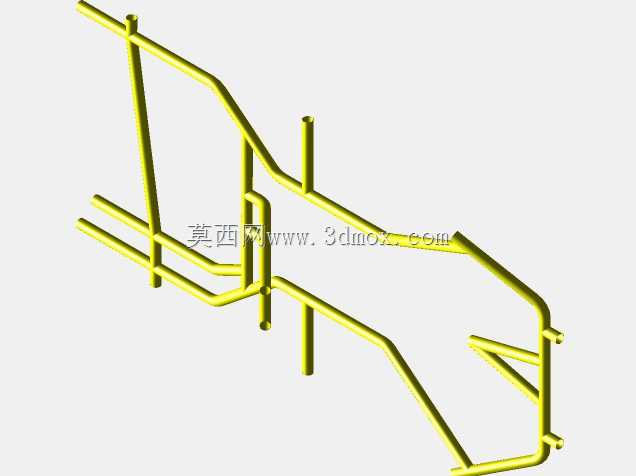

钢管桁架式卡丁车底盘承载框架结构

　　该卡丁车底盘采用空间钢管桁架式承载结构设计，核心作用是为整车动力总成、行走系统、转向机构、座椅及安全防护部件提供统一安装基准，同时承担行驶过程中来自路面的冲击载荷、加速制动惯性力以及过弯时的侧向力矩，是卡丁车整车性能的核心承载基础。从设计思路来看，整体框架采用不等径冷拔无缝钢管弯折后焊接成型，主纵梁沿整车前后方向贯通布置，在驾驶舱区域做了内收弯折处理，既预留出驾驶员腿部操作空间，也能在正面碰撞时通过预设的弯折变形区吸收冲击能量，避免刚性结构直接将冲击力传递到驾乘位置。前舱区域的桁架结构预留了转向机安装支座、前悬挂摇臂铰接点的安装平面，所有铰接点位均做了局部钢管加厚补强，避免长期受交变载荷出现焊缝开裂问题；

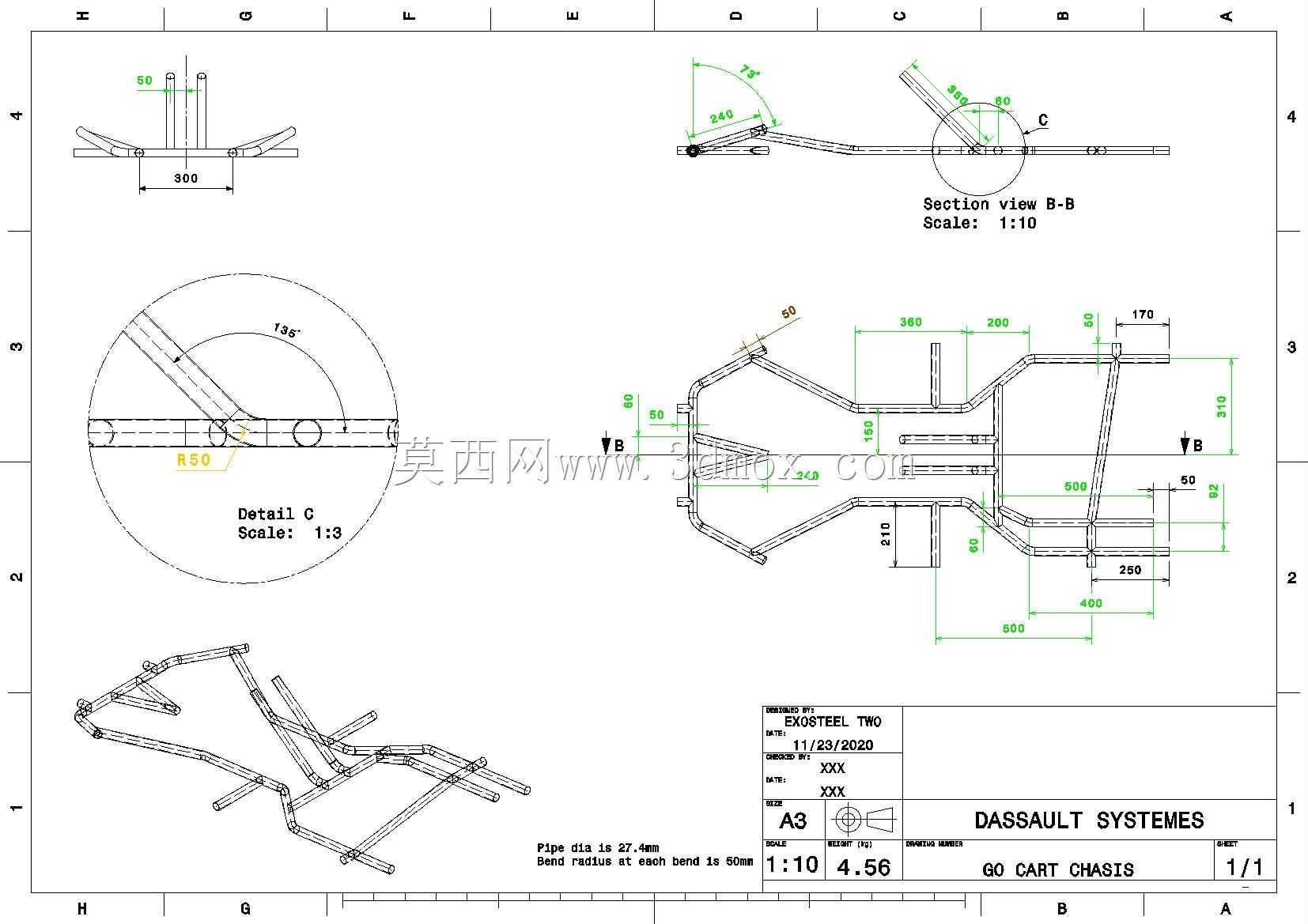

　　后部桁架则围绕动力总成安装位做了交叉斜撑布置，抵消发动机运转带来的持续振动，同时为后轴、传动链轮、制动卡钳预留了同轴度校准基准面。从安装边界来看，底盘整体宽度控制在常规单人卡丁车的轮距适配范围内，两侧纵梁外侧预留了侧防护杠的安装接口，底部横梁的离地间隙满足场地竞速卡丁车的通过性要求，不会在压过赛道接缝时出现托底问题；车架上的所有安装孔位均按照通用卡丁车配件的安装尺寸做了适配，转向柱安装位的倾角符合场地驾驶的人体工程学角度，油门、制动踏板的安装支座位置预留了前后调节余量，可适配不同身高驾驶员的操作习惯。结构上的斜撑布置并非等距均匀排布，而是在载荷集中的悬挂安装点、座椅固定点、发动机吊点位置做了密集斜撑补强，

　　非承载区域则适当减少杆件数量控制整体自重，在保证车架扭转刚度满足竞速要求的前提下，尽可能降低整备质量来提升动力响应表现。焊接节点处均做了圆弧过渡处理，避免应力集中导致的管材疲劳断裂，所有杆件的弯折半径均符合冷弯加工的工艺要求，无需额外定制特殊弯折模具即可实现批量加工，兼顾了结构性能与生产制造成本的平衡。
