6V12mm微型直流行星减速齿轮电机

　　这款微型减速齿轮电机常被用于小型智能传动场景，比如桌面级小型机械臂关节驱动、智能门锁锁舌传动、小型云台转动驱动、微型输送线的动力输入，还有学生竞赛类小型机器人的行走驱动单元，在空间受限、需要低转速大扭矩输出的低压供电场景里适配性很强。从设计逻辑来看，这款电机采用直流行星齿轮减速结构，将高速直流电机的输出通过多级行星齿轮组降速增扭，相比普通直齿减速结构，行星结构的传动同轴度更好，运转时的径向跳动更小，输出轴的承载能力更强，能在小体积下实现更高的减速比，比如标注的1000:1减速比档位，就能把电机本身上万转的空载转速降到适配低速负载的区间，避免直接驱动时扭矩不足、转速过高难以控制的问题。从安装边界来看，这款电机主体直径控制在12mm，

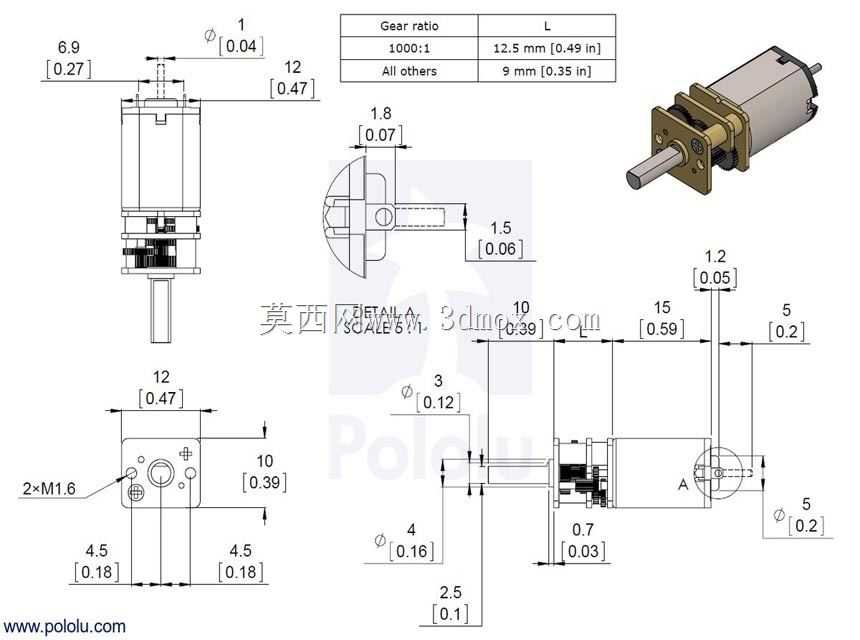

　　不同减速比对应的机身总长度有明确区分，常规减速比档位机身长度9mm，1000:1大减速比档位长度12.5mm，输出轴端的安装法兰上预留了两个M1.6的螺纹安装孔，孔位间距4.5mm，输出轴直径3mm，轴伸长度10mm，轴端的径向跳动公差控制在0.04mm以内，能满足精密传动场景的安装同轴度要求。设计时特意将电机的正负极接线端布置在尾部端面上，接线端的间距和尺寸都做了标准化处理，方便焊接导线或者插接配套的接线端子，不会和侧面的安装结构产生干涉。输出轴端的金属减速箱外壳采用黄铜材质加工，既保证了齿轮啮合腔的结构强度，又能在电机持续运转时辅助散热，避免长时间堵转或者重载下减速箱温度过高损坏内部齿轮。内部齿轮采用金属材质加工，

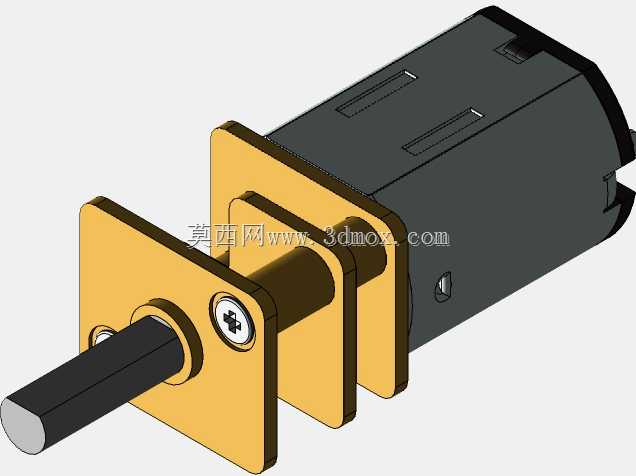

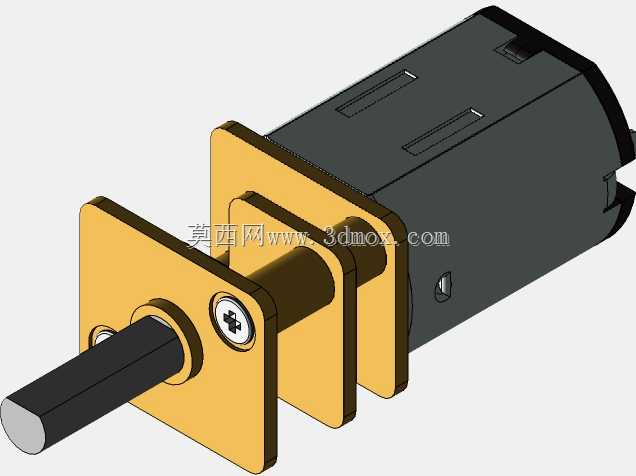

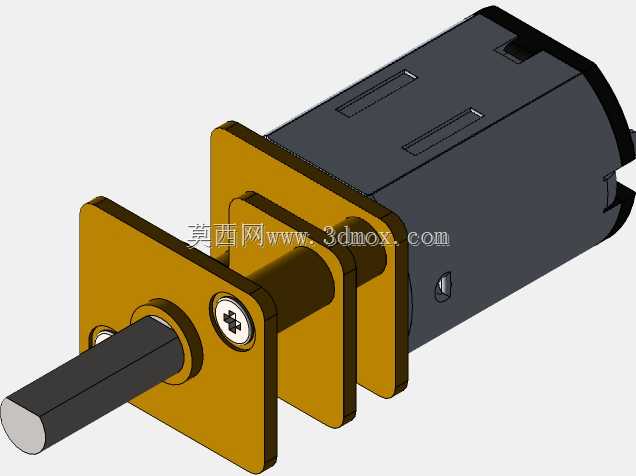

　　齿形经过精密拟合，啮合间隙控制在0.05mm以内，正反转切换时的回程间隙很小，适合需要频繁正反转、定位精度有一定要求的传动场景。在选型适配时，需要注意这款电机的额定供电电压为6V，额定输出转速600RPM，安装时要保证输出轴的径向负载不要超过设计阈值，避免轴承受力过大提前失效，同时安装法兰的贴合面要保证平面度，防止锁紧安装螺丝时减速箱壳体变形，卡滞内部齿轮组。建模时还原了所有的安装尺寸和外形细节，包括端面上的定位凸台、输出轴的扁位结构、接线端的极性标识，能直接用于整机装配的干涉检查，不用再反复核对二维图纸的尺寸标注，能大幅缩短小型设备的结构设计周期。
