3.3千瓦法兰安装式感应电动机结构设计

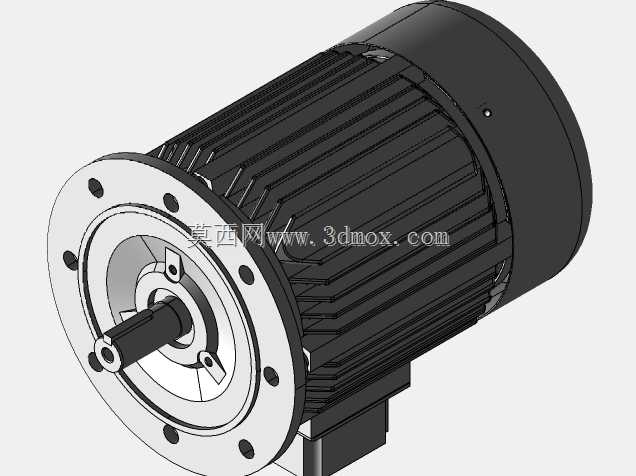

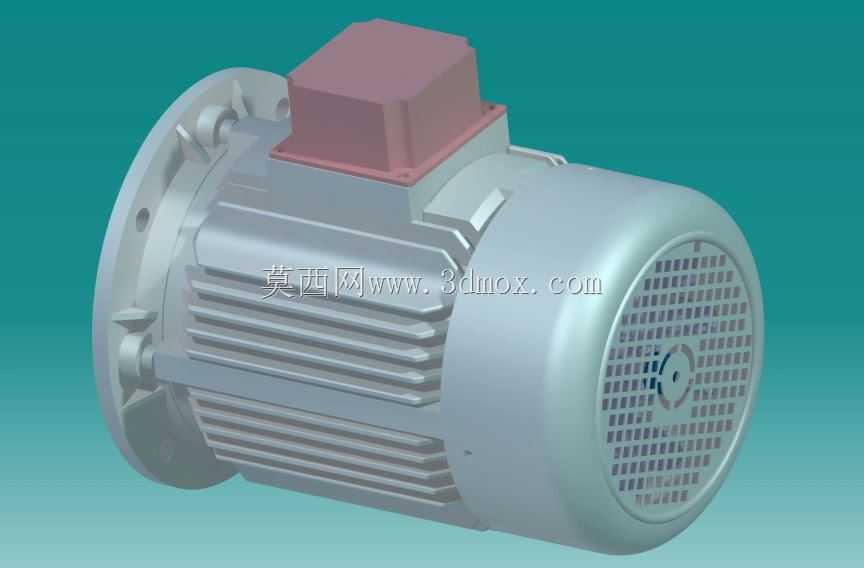

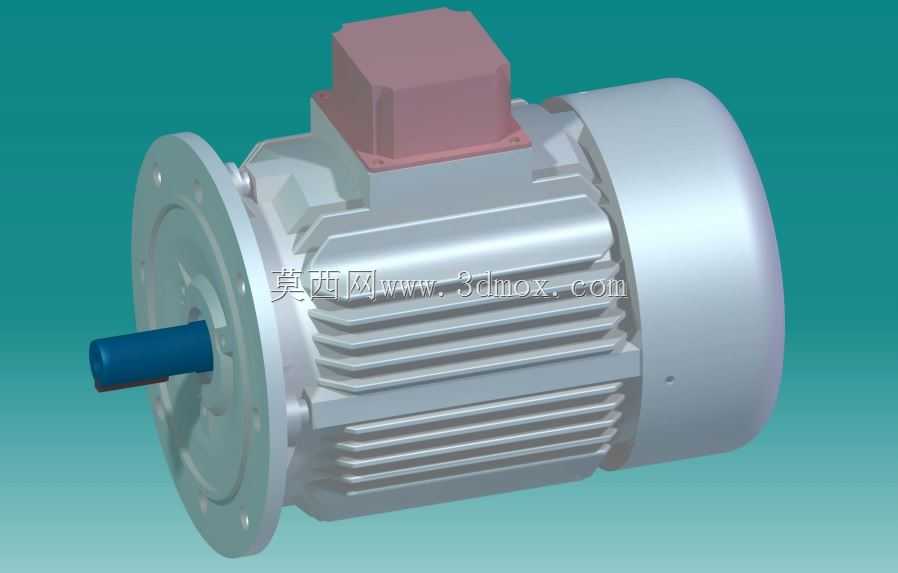

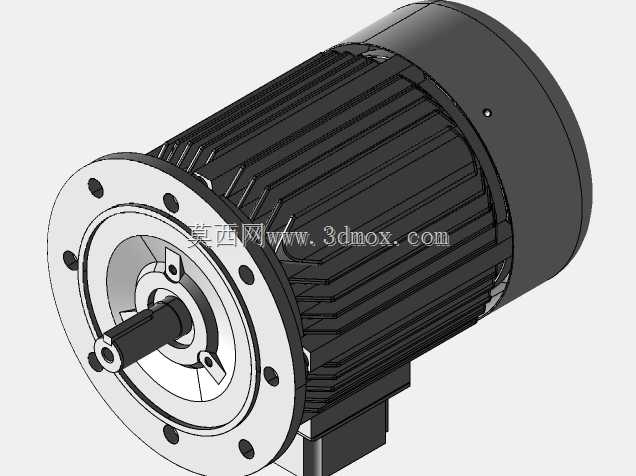

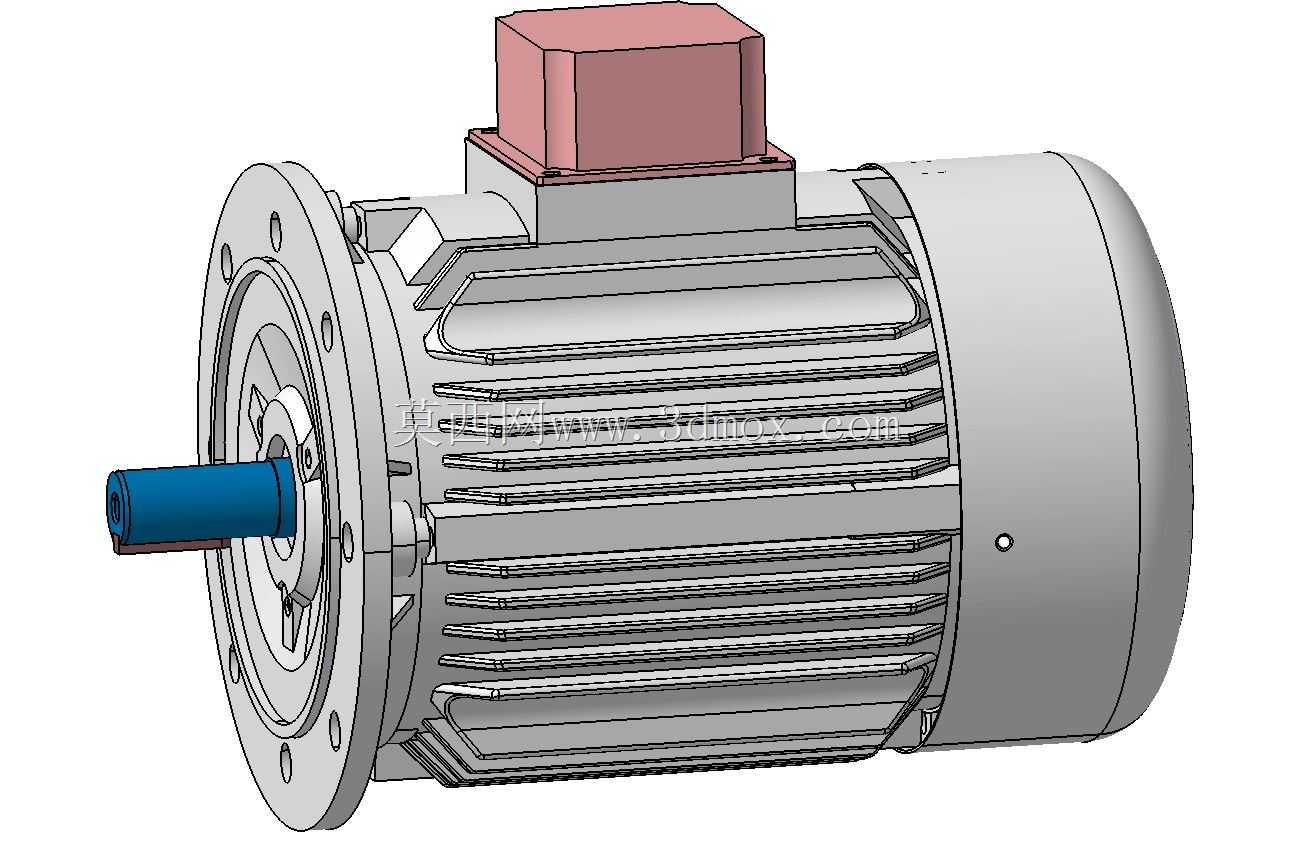

　　在常规工业传动场景里，这类3.3千瓦感应电机是中小型设备动力单元的常用选型，常见于机床进给驱动、小型输送线动力头、风机水泵配套、轻工包装设备的主传动环节，适配380V工频供电场景，依靠电磁感应原理实现转子转动，不需要额外的励磁供电，结构可靠性远高于同功率的有刷直流动力元件。从结构设计逻辑来看，这款电机采用B5法兰安装形式，前端盖带定位止口与安装孔，可直接贴合设备的安装立面完成固定，不需要额外加装卧式安装底脚，能大幅压缩设备动力端的安装空间，输出轴为标准圆柱轴伸，带键槽结构，可直接通过键连接传递扭矩，也可适配联轴器、带轮等不同传动连接件，适配不同的传动布局需求。机壳部分采用轴向散热筋结构，沿着电机筒体圆周方向均匀布置凸起的散热筋条，

　　电机运行时转子带动尾部的内置风叶转动，气流顺着散热筋的轴向通道快速流过，能把定子绕组产生的热量持续带出机壳，保证电机在额定负载下长期运行时绕组温度维持在绝缘等级允许的范围内，避免过热导致绝缘老化加速。顶部的接线盒采用独立腔体设计，与电机主腔体之间有密封隔层，接线腔预留了电缆进线孔，可方便用户完成三相电源线的接线操作，接线盒的防护等级可满足常规车间的粉尘、少量溅水场景使用需求，不需要额外加装外部防护结构。从安装边界来看，前端法兰的止口尺寸、安装孔分布圆直径、轴伸直径与伸出长度都遵循通用工业电机的安装尺寸规范，可直接替换同功率同安装形式的其他品牌同规格电机，不需要对设备的安装位做二次修改，能大幅降低设备维护时的备件替换成本。

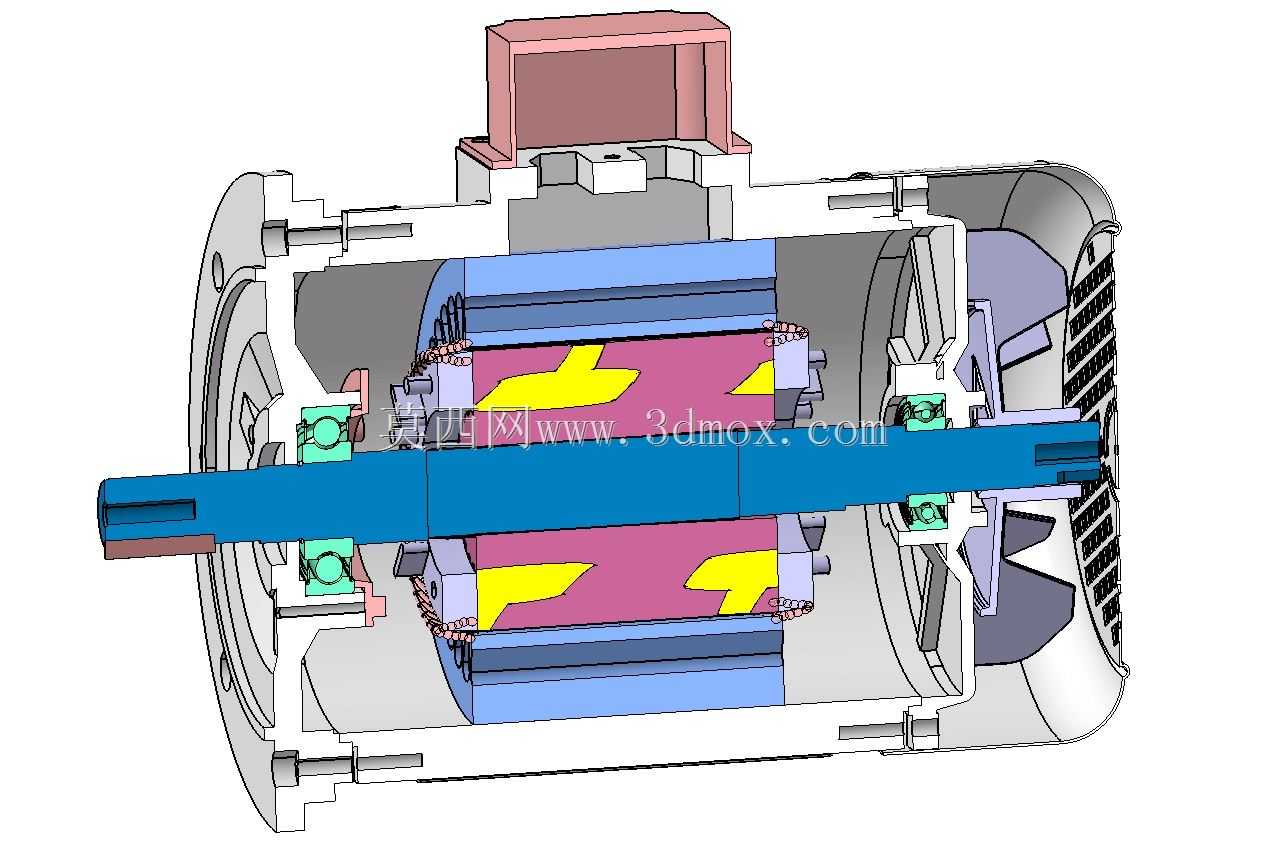

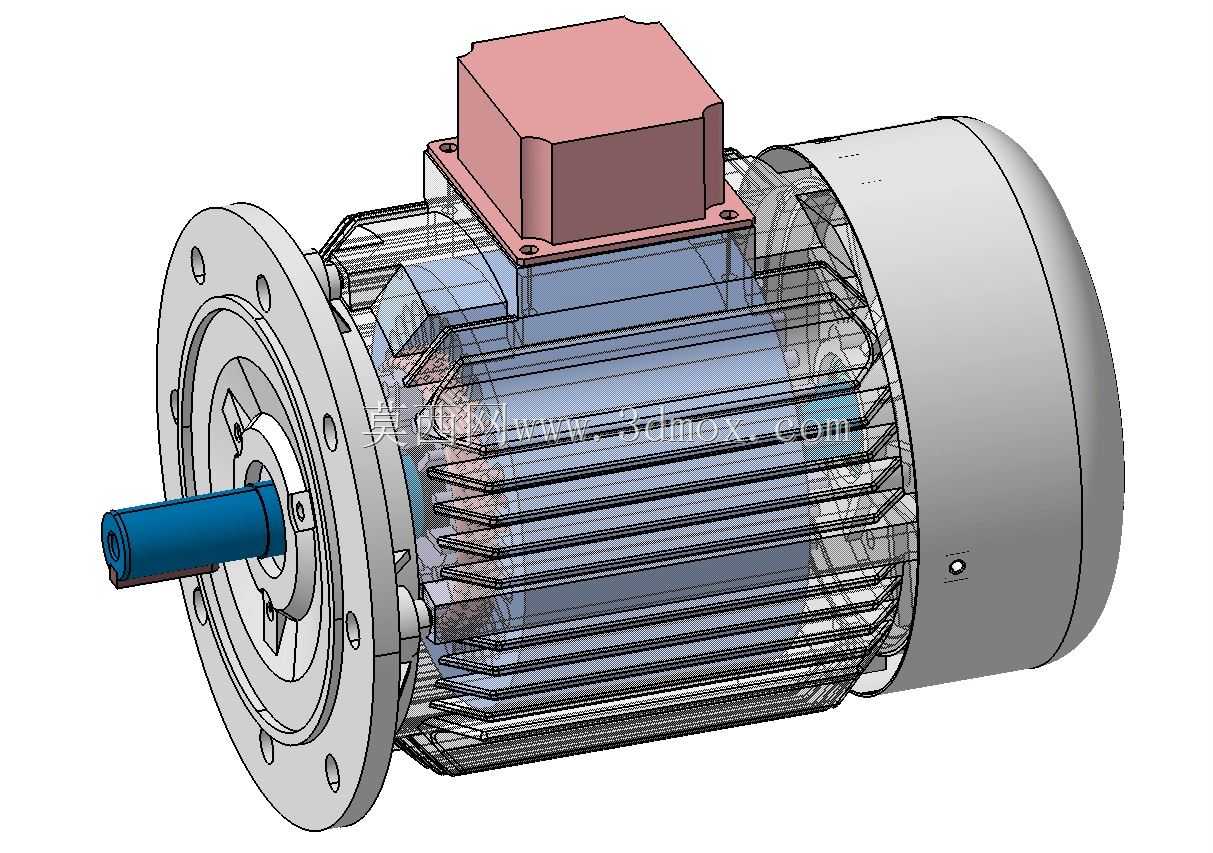

　　建模过程中完整还原了定子铁芯叠片、转子铸铝结构、端盖轴承室、密封件安装位的细节结构，可直接用于设备的整机装配干涉检查、动力端的布局仿真，也可作为电机选型阶段的三维占位模型使用，帮助结构工程师在设计阶段提前确认动力单元的安装空间、传动对接尺寸，避免后期装配时出现尺寸干涉、安装位不匹配的问题。
