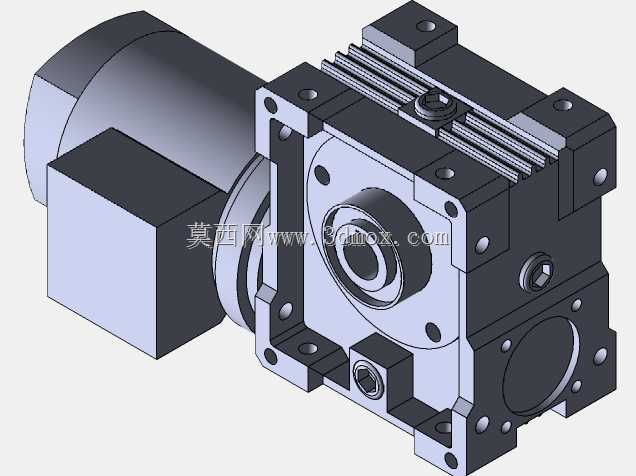

0.37kW直角输出齿轮减速电机结构

　　这款0.37kW功率等级的齿轮减速电机，主要面向轻工输送、小型自动化专机、包装辅机等对安装空间有严格限制的传动场景，这类场景往往不允许电机轴向直连占用过长的设备纵深空间，直角输出的结构形式刚好能将动力转向90度输出，大幅压缩设备的整体布局尺寸。从结构设计来看，电机本体与减速箱体采用一体化法兰对接设计，对接面设置了定位止口，能保证电机输出轴与减速箱输入级的同轴度，避免装配偏差带来的齿轮偏磨、运转异响问题。减速箱部分采用蜗轮蜗杆搭配斜齿轮的传动组合，既保证了大减速比下的传动效率，又能实现反向自锁的特性，在部分需要停机后保持负载位置的工况下，无需额外加装制动装置就能避免负载倒转。箱体上的散热筋沿轴向均匀布置，

　　在连续运转工况下能通过增加散热面积，将齿轮啮合与电机运转产生的热量及时散出，避免箱体内润滑脂温度过高导致黏度下降，影响齿轮润滑寿命。安装接口部分，输出端采用中空轴带键槽的设计，可直接套入设备的从动轴，通过侧面的锁紧螺钉完成轴向固定，相比实心轴输出的结构，省去了联轴器的安装空间，也消除了联轴器对中偏差带来的传动误差。箱体四个安装面都预留了螺栓安装孔，支持卧式、立式、侧装等多种安装姿态，能适配不同设备的布局需求，安装孔的位置公差按照IT7级精度设计，能保证与设备安装基面的贴合度，避免运转时产生共振。设计过程中对齿轮的啮合侧隙做了严格控制，侧隙控制在0.1度以内，在需要频繁正反转的工况下，能大幅降低换向冲击，提升传动定位精度。

　　箱体的密封结构采用双唇口油封搭配O型圈的组合，能在多粉尘、少量溅油的车间环境下，避免外界杂质进入箱体内，也防止润滑脂渗漏，减少日常维护的频次。从安装边界来看，电机本体的外径与减速箱的边长尺寸做了匹配优化，突出的接线盒位置也做了尺寸避让，在密集排布的设备机组中，不会与相邻的部件产生干涉，接线口采用标准的防水格兰头，能适配常规的工业布线需求。
