CA6140车床用带同步轮步进电机结构设计

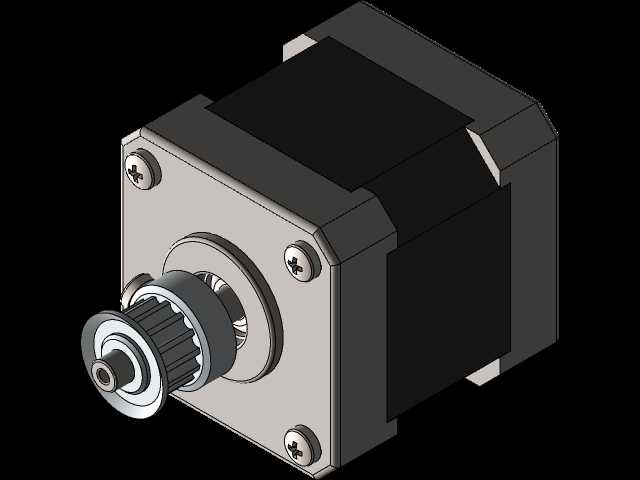

　　这款步进电机主要适配CA6140普通车床的数控化改造进给轴驱动场景，也可直接用于小型自动化输送线、桌面级数控雕刻设备的点位驱动环节，核心作用是将电脉冲信号转化为对应角位移输出，配合驱动系统实现精准的位置控制，无需额外加装位置反馈元件即可满足开环控制场景下的定位精度要求。从结构设计来看，电机本体采用方形端盖安装结构，四个角点预留内螺纹安装孔，安装孔位遵循NEMA标准安装尺寸规范，端盖与机壳采用止口定位配合，保证定子与转子的同轴度公差控制在0.02mm以内，输出轴端预装同步带轮，带轮齿形匹配MXL型同步带，省去了用户二次加工轴伸、选配带轮的工序，带轮与轴之间采用紧定螺钉径向锁紧，可根据实际传动需求快速更换不同齿数的带轮，调整传动比。

　　设计过程中优先考虑了车床改造场景的安装边界，电机本体的轴向总长度控制在适配原车床进给箱预留安装空间的范围内，输出轴中心高与原进给丝杠的中心高偏差预留了0.5mm的调整余量，可通过加装薄垫片完成中心高对齐，避免同步带运行过程中出现偏磨、跳齿问题。电机外壳采用发黑处理的冷轧钢材质，端盖为锌铝合金压铸成型，兼顾散热性能与结构强度，定子绕组采用耐高温漆包线绕制，可在车床车间存在切削液飞溅、金属粉尘的工况下稳定运行，输出轴采用40Cr材质调质处理，表面硬度达到HRC28-32，可承受同步带传动带来的径向载荷，避免长期运行出现轴弯曲变形。从功能特性来看，该款步进电机的保持扭矩可满足CA6140车床横向进给轴的切削抗力需求，

　　低速运行时无明显共振区，配合细分驱动器可实现0.01mm级别的进给精度，完全能满足普通零件车削加工的进给精度要求，电机尾部预留了编码器安装位，若后续需要升级闭环控制，可直接加装增量式编码器，无需改动电机本体安装结构。建模过程中对所有配合面的公差进行了还原，包括安装孔的位置度公差、输出轴的轴径公差、止口的配合公差，可直接用于装配干涉检查、安装工装设计，也可作为同类步进电机选型时的尺寸参考，帮助设计人员快速完成进给传动系统的布局校核，避免出现安装空间不足、传动件匹配错误的问题。
