小型香水瓶用按压式喷雾泵结构设计

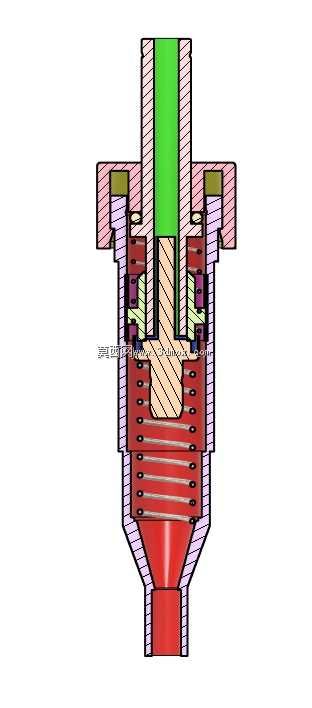

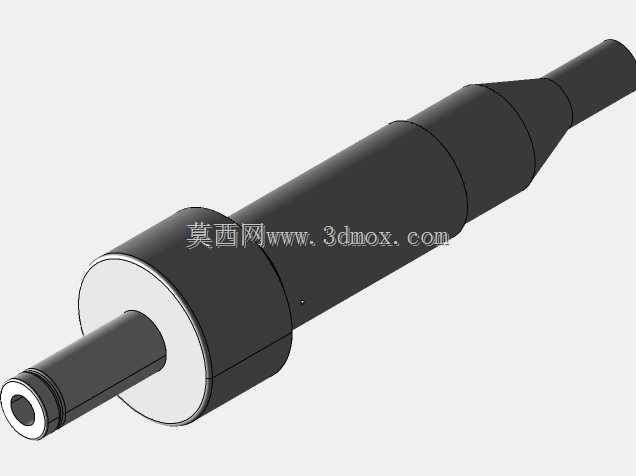

　　日常接触的小型香水瓶、便携化妆水喷雾瓶，核心功能实现全靠内置的微型喷雾泵结构，这类泵属于手动式微型容积泵范畴，不需要额外外接动力，靠用户按压喷头的动作就能完成液体抽取、雾化喷出的全流程，是日化包装领域应用极广的核心功能部件。从结构剖面来看，这款喷雾泵采用同轴立式布局，所有功能组件沿中心轴线堆叠装配，整体外轮廓适配常规小口玻璃瓶、塑料瓶的瓶口安装尺寸，安装位设置了带限位凸缘的锁紧结构，装配时可以直接卡入瓶口的标准卡槽，配合密封胶圈就能实现瓶内空间与外界的密封隔离，避免液体挥发、泄漏，也能防止外界杂质进入瓶内污染内容物。泵体内部的流道做了逐级收窄设计，从下端浸入液体的吸液管开始，流道直径逐步缩小，到顶端喷嘴位置收窄到极小的喷孔，

　　配合泵腔内部的弹簧复位结构、单向阀组，每次按压喷头时，泵腔内部体积缩小形成正压，关闭进液端的单向阀，将泵腔内预存的液体压入顶端流道，高压液体通过极小的喷孔时被撕裂成细小液滴，形成均匀的雾化效果；松开喷头时，弹簧推动活塞复位，泵腔内部形成负压，打开进液端单向阀，从瓶内抽取液体补充到泵腔中，为下一次按压喷雾做好准备。设计这类微型喷雾泵时，首先要考虑按压行程与单次喷量的匹配关系，这款泵的按压行程控制在适合单指操作的范围，单次喷出的液体量稳定在0.1毫升左右，既不会因为喷量过大造成液体浪费，也不会因为喷量过小达不到使用效果。内部的弹簧选用耐日化溶剂腐蚀的不锈钢材质，避免长期接触香水、化妆水这类含酒精、香精的成分出现锈蚀卡滞，

　　所有与液体接触的塑料部件都选用兼容日化溶剂的材质，防止长期使用出现溶胀、开裂导致泵体失效。泵体的密封结构做了多重设计，活塞位置采用双唇口密封结构，既保证活塞往复运动时的顺滑度，又能避免泵腔泄压导致无法正常吸液、喷液，瓶口位置的密封件根据不同瓶型可以适配不同厚度的密封垫片，保证不同规格的包装瓶都能实现可靠密封。顶端的喷头部分做了防滑的按压面设计，用户单指按压时不容易打滑，喷孔的位置做了凹陷防护设计，避免日常使用时外界的灰尘、杂物堵塞喷孔，影响雾化效果。这类喷雾泵除了应用在香水、化妆水类产品上，也可以适配小型医用喷雾瓶、便携消毒喷雾瓶等场景，只需要调整内部密封件的材质兼容性，就可以适配不同性状的液体，整体结构紧凑，装配工序简单，适合大规模量产装配，可靠性经过市场长期验证，正常使用情况下可以完成数千次的按压循环而不出现性能衰减。
