本田WX15便携动力水泵三维结构设计

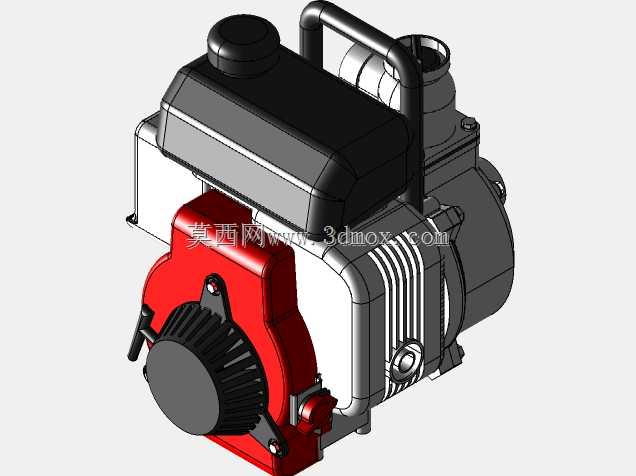

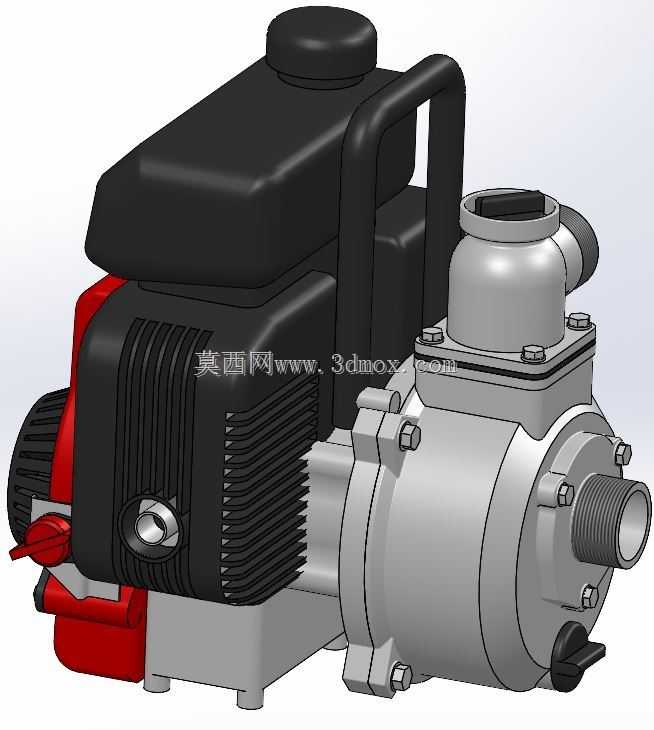

　　这款便携动力水泵的三维建模完全贴合户外应急供水、农林小块区域灌溉、小型工地临时排水的实际使用场景，建模过程中优先还原了设备的紧凑布局逻辑，将单缸汽油机动力端与离心泵泵体做同轴直连设计，省去了传统联轴器传动的冗余结构，整体重心落在设备中部的机架支撑位，单人手提搬运时不会出现单侧偏重的问题。从功能特性来看，动力端保留了通用小型汽油机的成熟结构，顶部集成一体式燃油箱，油箱造型贴合动力端上部轮廓，既保证了3小时以上连续作业的储油量，又不会额外增加设备的横向宽度；油箱侧方设置的提手做了圆弧过渡处理，建模时特意还原了提手与机身的安装间隙，避免实际使用时提手与机身外壳发生摩擦干涉。泵体部分采用铝合金蜗壳结构，进水口与出水口均设置标准外螺纹接口，

　　建模时严格还原了螺纹的有效旋合长度，可直接匹配通用输水软管的快速接头，不需要额外做转接处理；泵体底部设置的放水螺塞位置做了下沉式设计，更换存水或者冬季排残时不需要额外抬高设备即可操作。设计思路上优先考虑户外无电源场景的使用需求，动力端的启动拉盘、油路开关、油门调节手柄均布置在机身同侧，操作人员站在设备单侧即可完成启动、油门调节、停机的全部操作，不需要绕设备走动；散热鳍片的排布方向与设备运行时的自然风向一致，汽油机长时间高负荷运行时，散热气流可以顺着鳍片间隙带走缸头热量，不会出现局部过热的问题。外形尺寸与安装边界方面，整机横向最大尺寸控制在400毫米以内，纵向尺寸不超过350毫米，高度含油箱盖不超过380毫米，

　　底部机架的四个支撑脚做了加宽处理，放置在不平整的泥地或者碎石地面时，支撑脚的接触面积足够保证设备运行时不会出现侧翻；泵体与动力端的连接螺栓全部采用外六角标准件，建模时还原了螺栓的安装沉孔深度，后期维护拆解时普通套筒即可操作，不需要专用工具。机身侧方的消音器做了半隐藏式布局，既不会突出机身过多增加搬运时的磕碰风险，又能保证排气方向朝向地面，避免运行时高温排气直吹操作人员。
