外啮合式高压液压齿轮泵结构设计

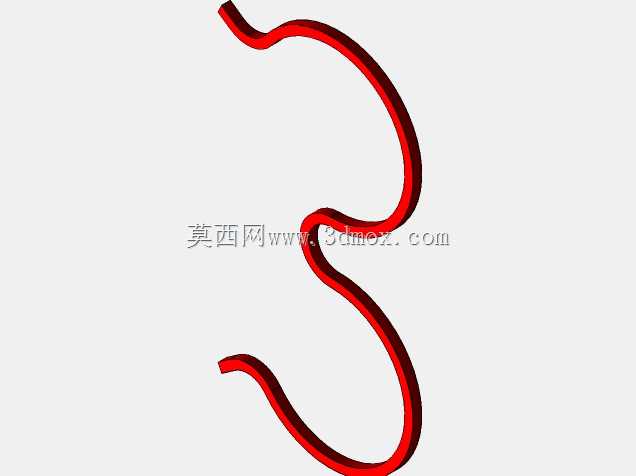

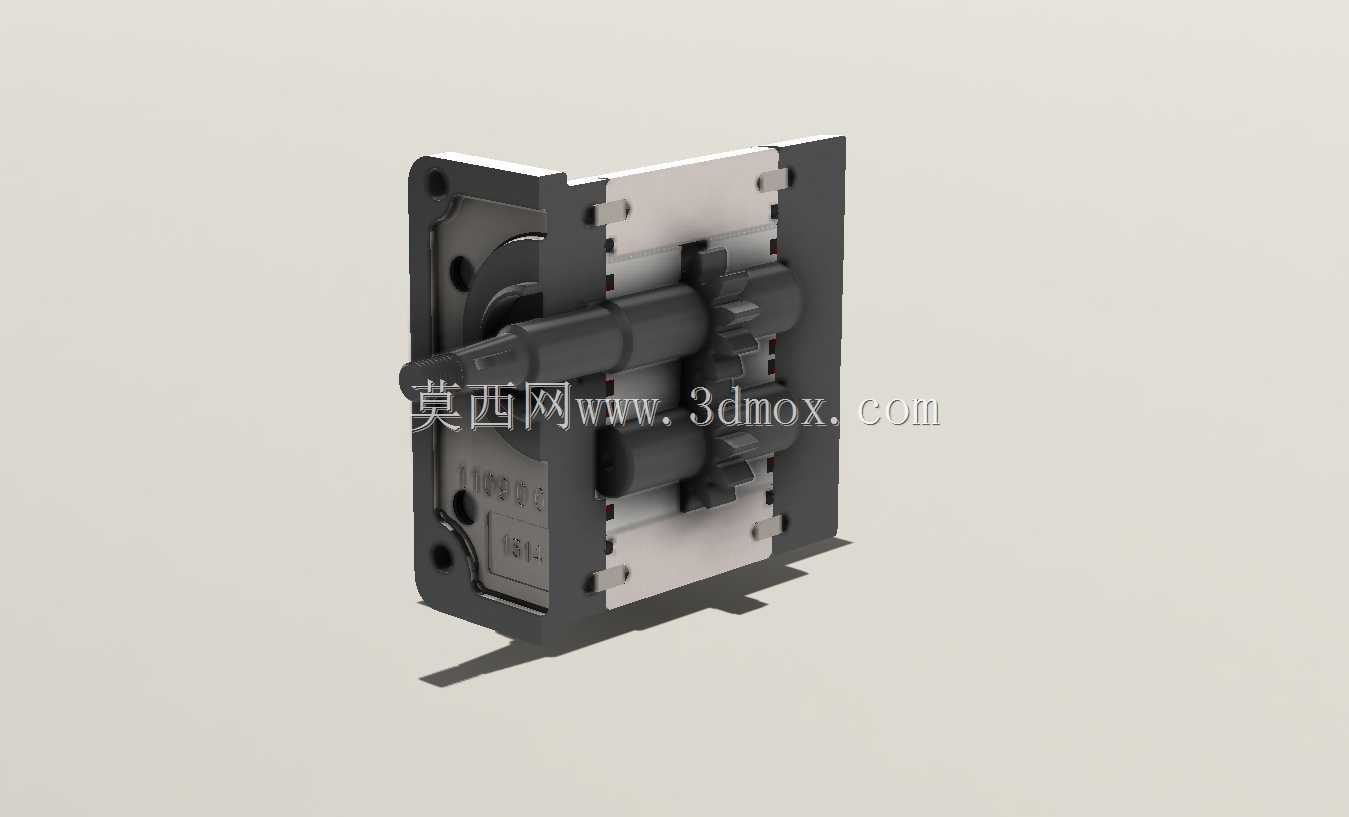

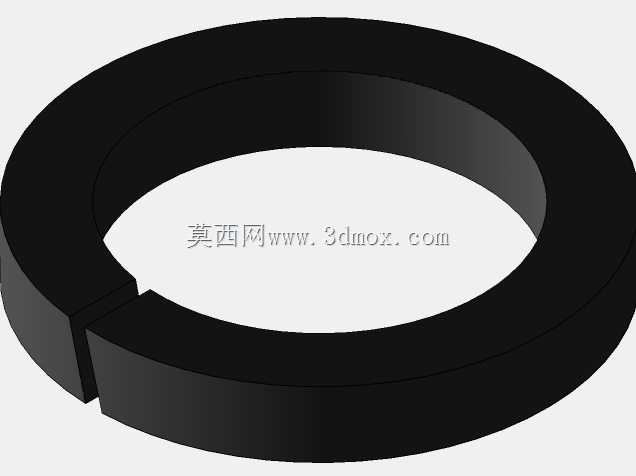

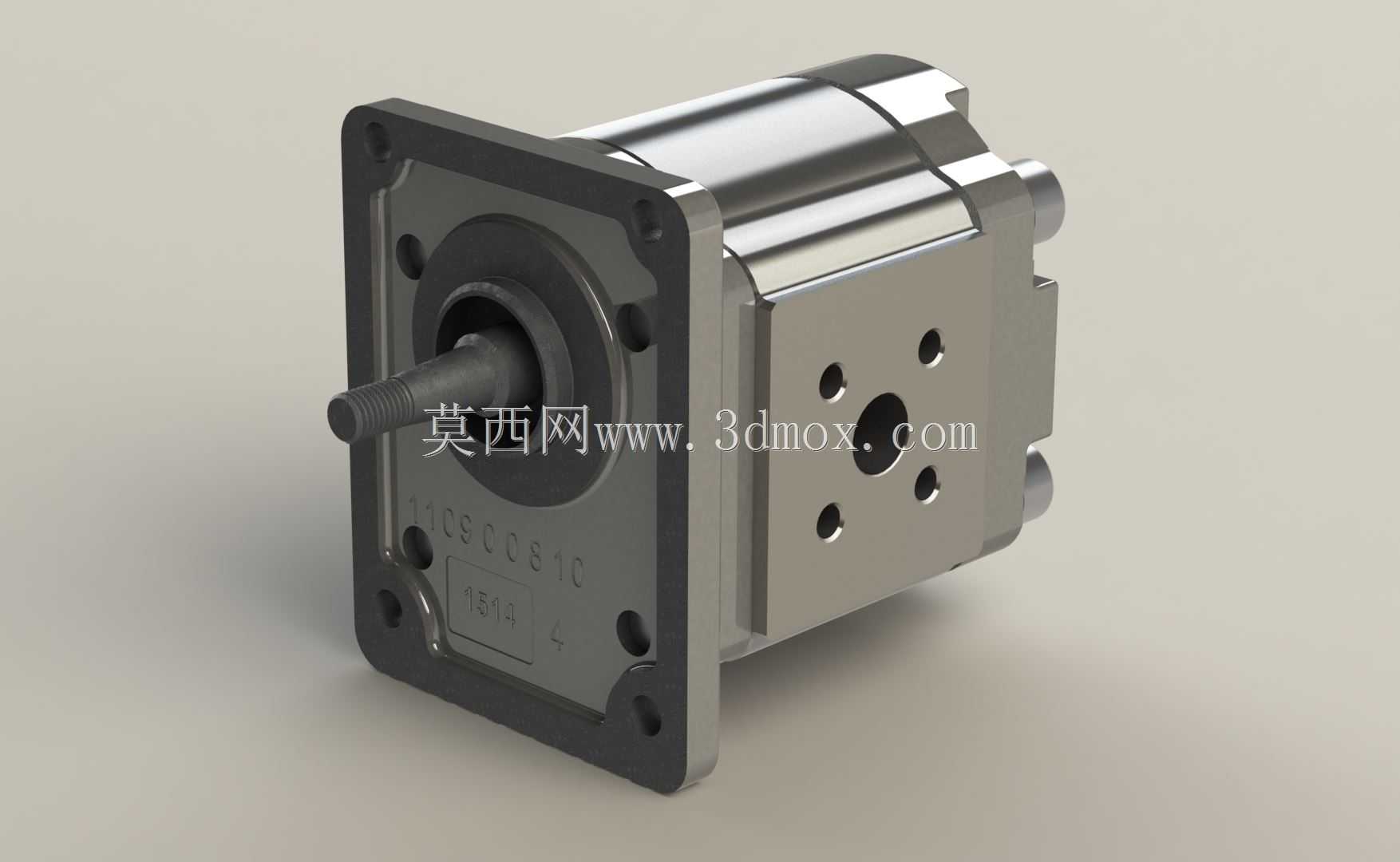

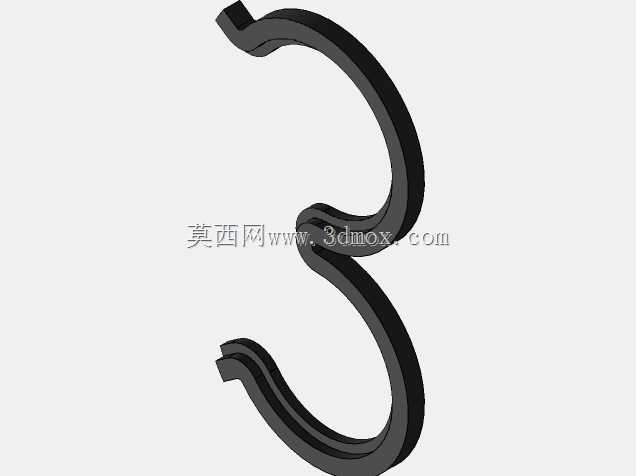

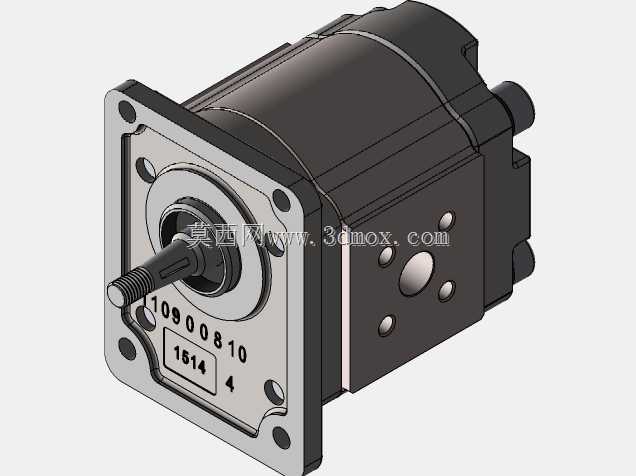

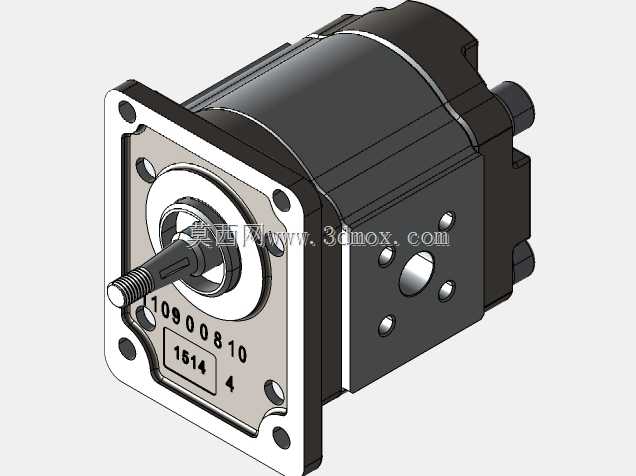

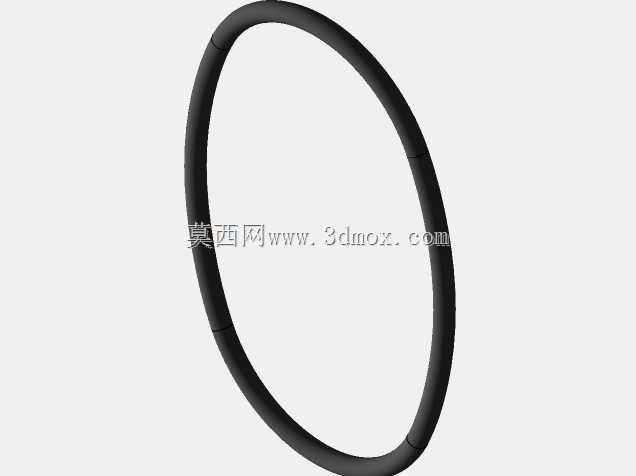

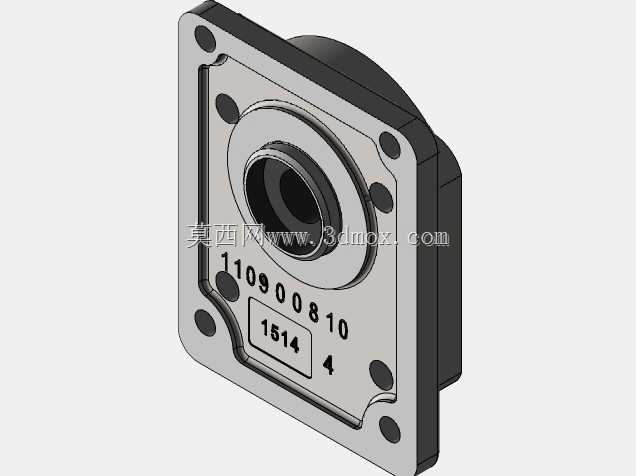

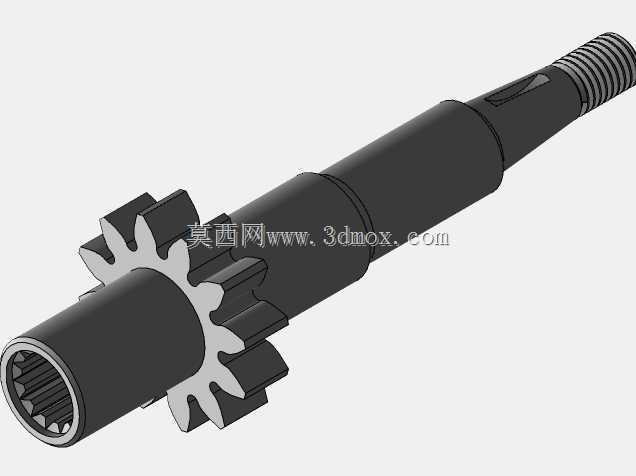

　　这款外啮合液压齿轮泵的三维结构，完全围绕机床液压系统、小型工程机械液压站的实际工况做的细节还原，日常做液压站选型、液压系统管路布局设计的时候，这类模型能直接用来做装配干涉校验，省掉大量现场测绘的时间。先从安装边界说，前端方形法兰采用标准的四孔安装布局，安装孔的位置度、止口的配合公差都严格对应通用液压泵的安装规范，输入轴采用带外螺纹的伸出轴结构，既可以通过联轴器和电机直连，也能通过皮带轮做侧装传动，适配不同安装空间的动力输入需求，轴伸端的密封槽位置做了精准的尺寸还原，能直接用来核对骨架油封的选型参数，避免后期装配出现密封件选型错误导致的漏油问题。泵体的进出油口采用侧面板式安装结构，油口的孔位、沉孔深度都对应标准的液压管接头安装尺寸，

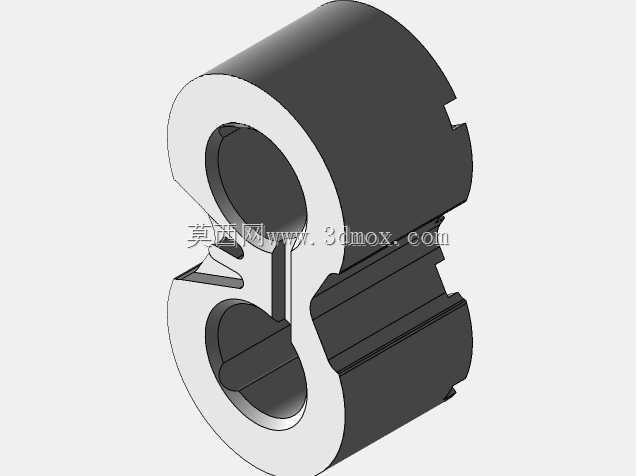

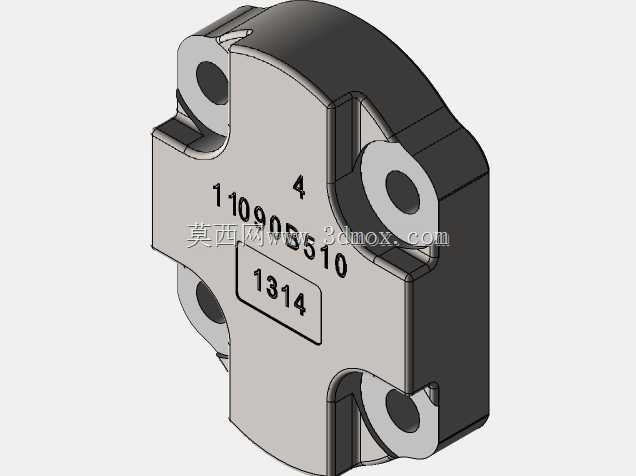

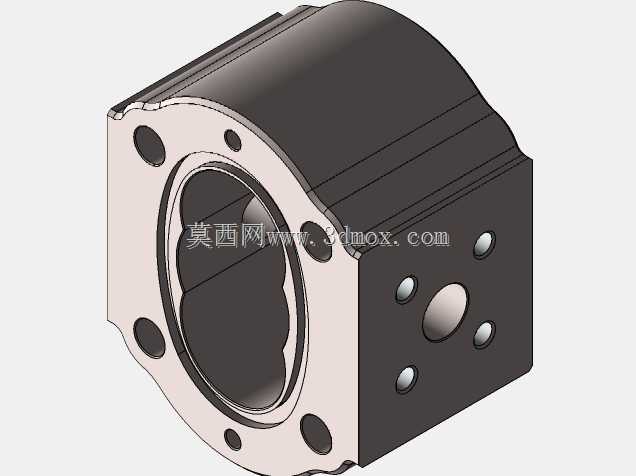

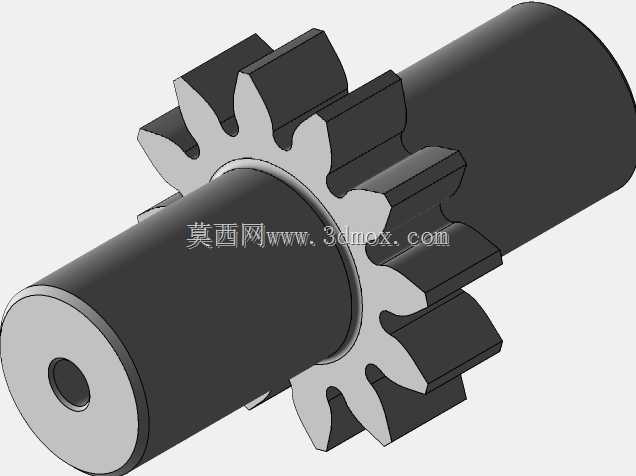

　　做管路布局的时候可以直接匹配管接头模型，提前核算管路折弯半径、接头操作空间，避免现场装配出现扳手空间不足、管路和周边结构干涉的问题。设计思路上完全遵循容积式泵的工作逻辑，内部一对渐开线圆柱齿轮的啮合间隙、齿顶和泵体内壁的间隙、齿轮端面和侧板的间隙都做了符合工程实际的还原，这些间隙参数直接决定泵的容积效率，建模的时候没有做理想化的零间隙处理，保留了实际生产中需要的配合公差，做流体仿真的时候可以直接导入模型计算内泄漏量，验证不同压力工况下的容积效率是否满足设计要求。泵体的壳体采用分段式结构，前端盖、泵体主体、后端侧板的连接螺栓位置、螺栓规格都做了还原，拆解结构完全对应实际产品的装配顺序，做装配工艺设计的时候可以直接用来编排装配工序，

　　核对每个螺栓的拧紧力矩对应的装配空间。实际应用中这类齿轮泵主要用在中低压液压系统里，给机床的卡盘夹紧、工装动作、小型工程机械的转向助力、举升机构提供压力油，相比叶片泵它的抗污染能力更强，对液压油的清洁度要求更低，适合工况相对复杂的现场环境，模型里的卸荷槽结构也做了细节还原，这个结构是用来消除齿轮啮合时候的困油现象，避免运行过程中出现压力脉动、噪音过大的问题，做泵体结构优化的时候可以直接在这个模型基础上调整卸荷槽的尺寸、位置，验证不同结构对困油压力的影响。整个模型的外形尺寸完全对应量产同规格齿轮泵的参数，做设备整体布局的时候可以直接把模型放进装配体，核算泵和电机、油箱、阀组的相对位置，预留足够的维护空间，比如后期更换油封、检修泵体的时候需要的操作空间都能通过模型提前校验，避免设备组装完成后出现维护操作空间不足的问题。
