风冷式空气冷却冷却机组结构设计

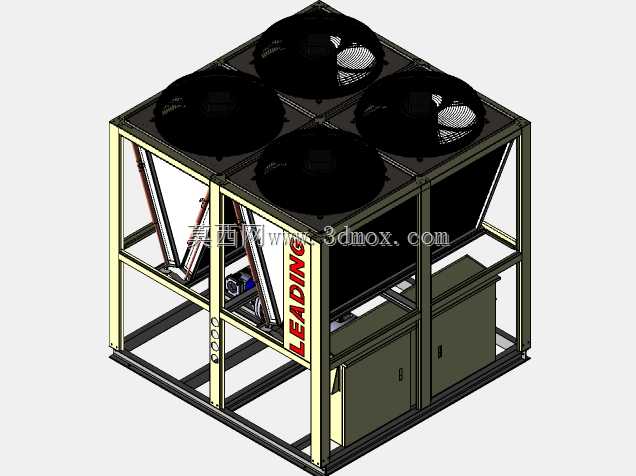

　　这款风冷式空气冷却机组主要面向工业生产场景中的工艺冷却需求，常见于配套空调机组、生产工艺温控、工业设备散热等场景，无需配套冷却塔即可独立完成换热循环，适配缺水或者场地受限的安装场景。从结构设计来看，机组顶部布置四台轴流风机，采用顶出风的气流组织形式，空气从机组侧面的换热盘管区域进入，与盘管内的冷媒完成热交换后，由顶部风机强制排出，这种布局能有效减少热风短路，提升换热效率，同时降低机组运行时的气流噪音。框架部分采用型钢焊接拼装结构，主承重立柱选用矩形型钢，底部设置整体式焊接底座，底座预留标准安装孔位，可直接固定于混凝土基础或者钢制安装平台上，侧面的检修门采用铰链式结构，日常维护时可直接开启，触及内部的管路、阀组与电控元件，

　　无需拆解外围护板。设计阶段充分考虑了安装边界的适配性，机组整体为长方体模块化结构，外围尺寸适配常规货运通道的通行要求，吊装点设置在顶部框架的四个角位，匹配常规工业吊装设备的作业范围，现场安装时仅需对接进出水管路与供电线路即可完成部署。盘管部分采用倾斜布置的V型结构，在有限的机组外形尺寸内最大化换热面积，相比平直盘管结构，V型布局能提升约三成的换热接触面积，同时让气流分布更均匀，避免局部换热死角。管路系统在框架内侧做了固定排布，预留了检修操作空间，阀组位置集中布置在机组侧下方，方便操作人员日常巡检时查看压力、温度参数，进行排气、排污等常规操作。机组下部设置独立的电控舱与阀组舱，和上部的换热、风机区域做了物理分隔，

　　避免冷凝水或者雨水渗入电气元件，提升运行可靠性。从实际应用角度，这类机组可直接组合空气处理机组使用，为车间、商用建筑提供冷源，也可单独为注塑、机床、反应釜等发热工业设备提供工艺冷却水，适配不同工况下的冷却需求，结构设计上充分考虑了户外安装的耐候性，框架表面做了防腐喷涂处理，外露紧固件均选用不锈钢材质，可适应不同地域的户外使用环境，减少后期维护成本。
