装配式空调换热芯体结构设计方案

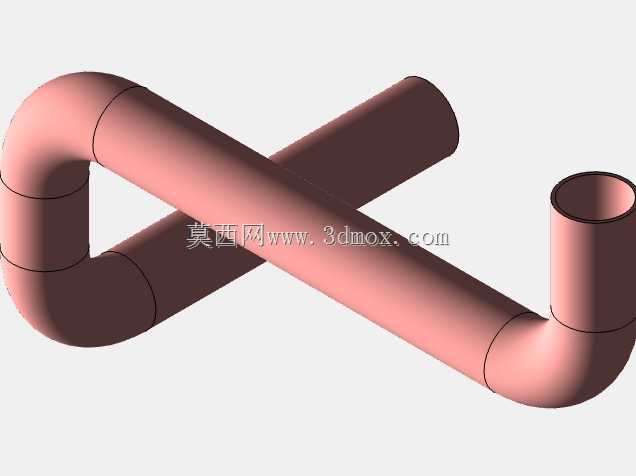

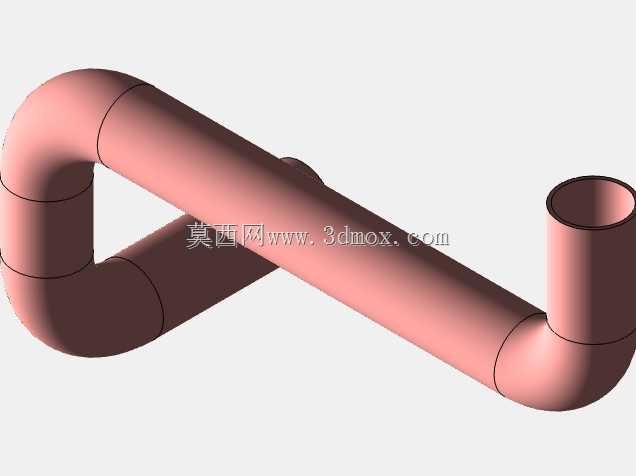

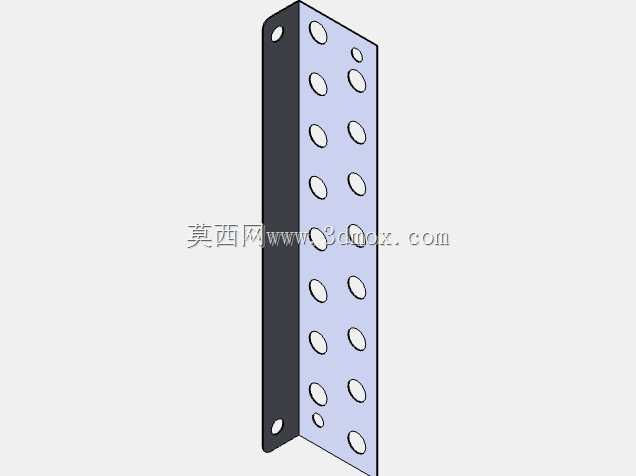

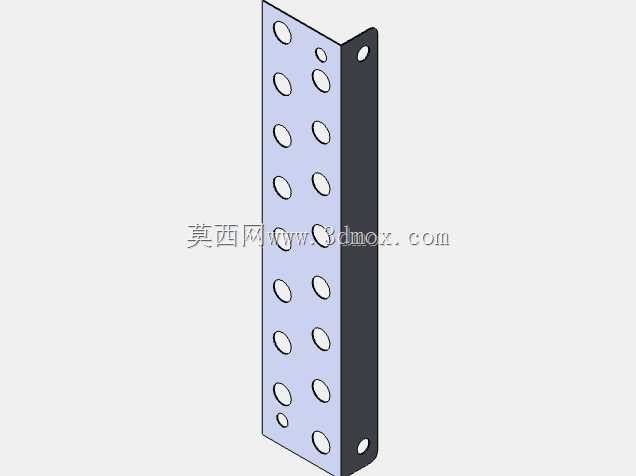

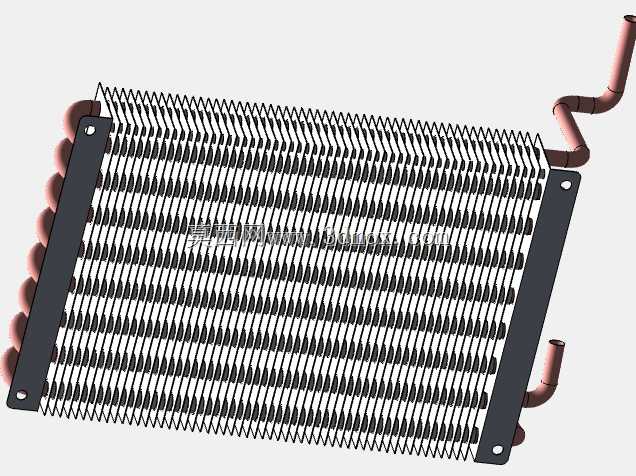

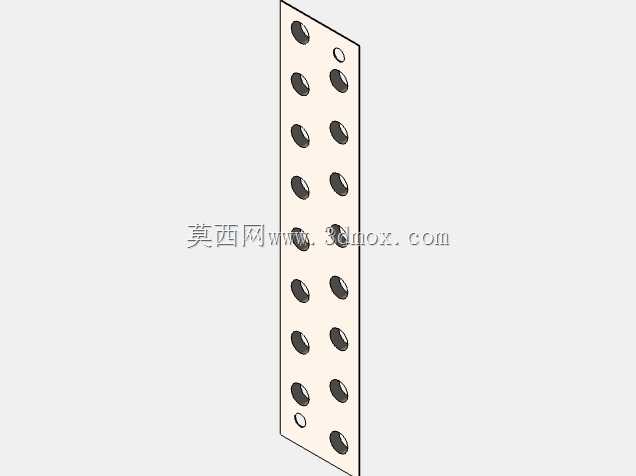

　　这款装配式空调换热组件，核心采用铜管铝翅片的经典换热结构，在民用分体空调、商用柜机、小型恒温恒湿机组的蒸发器、冷凝器场景中都能适配，也可经过参数调整后用于机床冷却系统、工业电控柜散热回路的换热单元。从实际安装边界来看，芯体整体采用矩形平板式布局，两侧预留带安装孔的固定端板，端板厚度根据承压需求设置为1.5-2mm冷轧钢板，表面做电泳防锈处理，四个安装孔的孔位公差控制在±0.1mm，能直接匹配常规空调壳体的预装支架，不需要额外做转接件调整，进出液铜管采用90度弯管布局，管口预留焊接扩口段，能直接对接系统管路，避免现场弯管带来的铜管折扁、焊堵风险。

　　设计过程中优先考虑换热效率与风阻的平衡，翅片采用开窗式铝箔冲制，片距控制在1.8-2.2mm区间，既保证空气流通时的扰流效果提升换热系数，又不会因为片距过小导致积尘后风阻快速上升，适配常规家用空调的回风过滤等级，日常使用场景下的积尘清理周期可延长至12个月以上。铜管采用内螺纹紫铜管，管内冷媒流动时能形成紊流，打破管壁的层流边界层，相比光管换热效率提升30%以上，铜管与翅片采用机械胀管工艺紧密贴合，接触热阻控制在极低水平，避免长期冷热循环后出现翅片松动、换热性能衰减的问题。

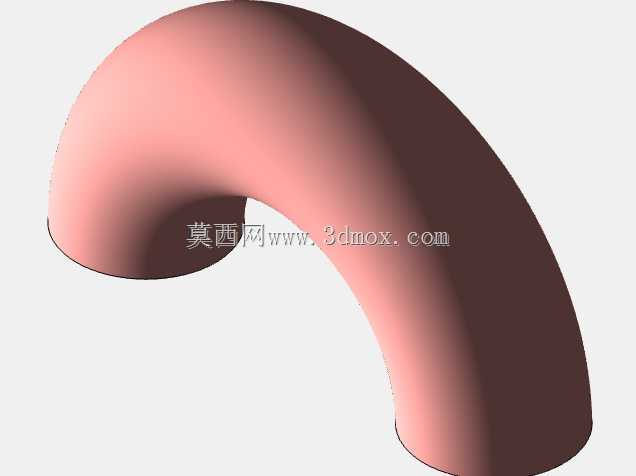

　　结构设计上采用模块化装配式思路，端板与芯体、弯管组件均可拆分，生产过程中可根据不同制冷量需求灵活调整铜管排数、翅片长度，不需要重新开制整套模具，能覆盖1匹到5匹区间的空调换热需求。在承压性能设计上，铜管壁厚选用0.3mm以上的TP2紫铜材质，可承受3.0MPa以上的水压试验压力，满足R32、R410A等主流冷媒的系统工作压力要求，端板与铜管的连接位置采用翻边铆接结构，避免长期振动工况下出现铜管磨损泄漏的问题。实际装配时，芯体与风机的间距预留15-20mm的导流空间，避免气流直吹翅片导致的换热不均，进出管的弯管半径设置为铜管直径的3倍以上，保证弯管位置的冷媒流动顺畅，不会出现节流异响的问题。
