带散热片风冷冷水机组制冷换热结构

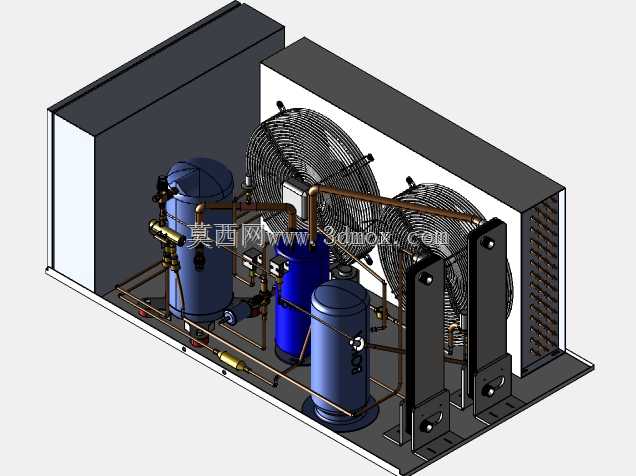

　　这套风冷冷水机组的三维结构，面向需要持续提供低温循环水的工业现场，常见于注塑模具冷却、数控机床切削液控温、激光设备热管理、小型化工反应釜夹套降温以及食品加工线的冷媒水循环环节。设备核心作用是把循环水中携带的工艺热量转移到环境空气中，维持用水端温度稳定，避免因热负荷波动造成加工精度下降、密封件老化或介质温升超标。

　　从整机布置看，机组采用一体式撬装底座，压缩机、气液分离罐、干燥过滤器、视液镜、膨胀节流元件、风冷冷凝器、轴流风机及连接铜管均集成在同一框架内。底座预留安装孔位，现场只需对接循环水进出口和供电回路，不需要单独搭建制冷机房；外壳一侧设置电控与检修空间，另一侧敞开布置换热翅片，保证进风面不被墙体遮挡。

　　散热段采用大面积翅片盘管，配合两台轴流风机形成强制对流。环境空气横向掠过翅片时，带走制冷剂冷凝过程释放的热量；风机与冷凝器之间保留均匀流道，可减少局部涡流和排风回流。对于通风受限的车间，选型时应在机组背面和出风侧留出维护与散热距离，避免热风短路导致冷凝压力升高。

　　制冷管路上，立式压缩机构成动力核心，吸入来自蒸发器的低压气态制冷剂并压缩为高温高压气体；高温气体进入风冷冷凝器后逐步冷凝为液体，再经干燥过滤器去除水分和杂质，通过节流元件降压后进入蒸发侧吸热。多个蓝色承压罐体分别承担储液、气液分离和缓冲作用，可在负荷变化时稳定制冷剂流量，降低压缩机液击风险。铜管走向沿底座和支架排布，弯头位置预留装配间隙，既便于焊接操作，也能在振动工况下补偿管路形变。

　　结构设计上，承重底座采用折弯钢板与型材组合，压缩机底部设置减振安装位，风机框架与壳体独立固定，防止运行振动传递到管路焊缝。检修面集中布置阀门、仪表和视液镜，日常巡检可直接观察制冷剂状态与滤芯位置。整机外形适合靠墙或车间边角安装，但翅片进风侧、压缩机操作侧和水管连接侧均需保留拆装空间；吊装和叉车搬运时，受力点应落在底座主梁，不能直接夹持铜管、罐体或风机网罩。

　　建模时需重点核对罐体直径与风机直径的相对位置、冷凝器厚度、管路最小弯曲半径、法兰接口高度以及底座孔距，这些尺寸直接决定现场管路对接和维护空间。对结构工程师而言，该模型不仅体现制冷循环的元件组成，也反映了风冷机组在紧凑布局、散热风道、承压管路和检修可达性之间的平衡方式。
