福特重型皮卡配套车载作业设备箱结构

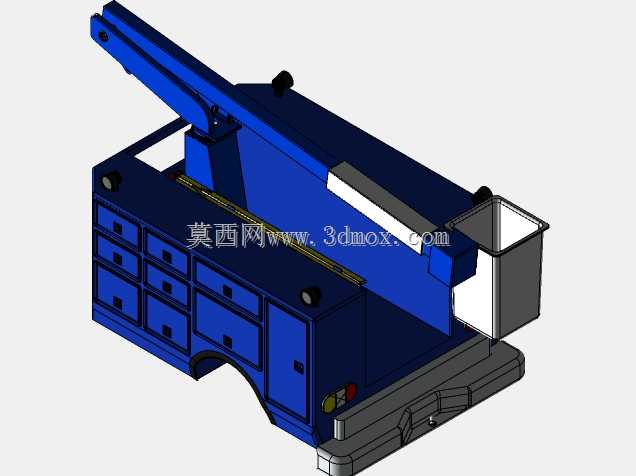

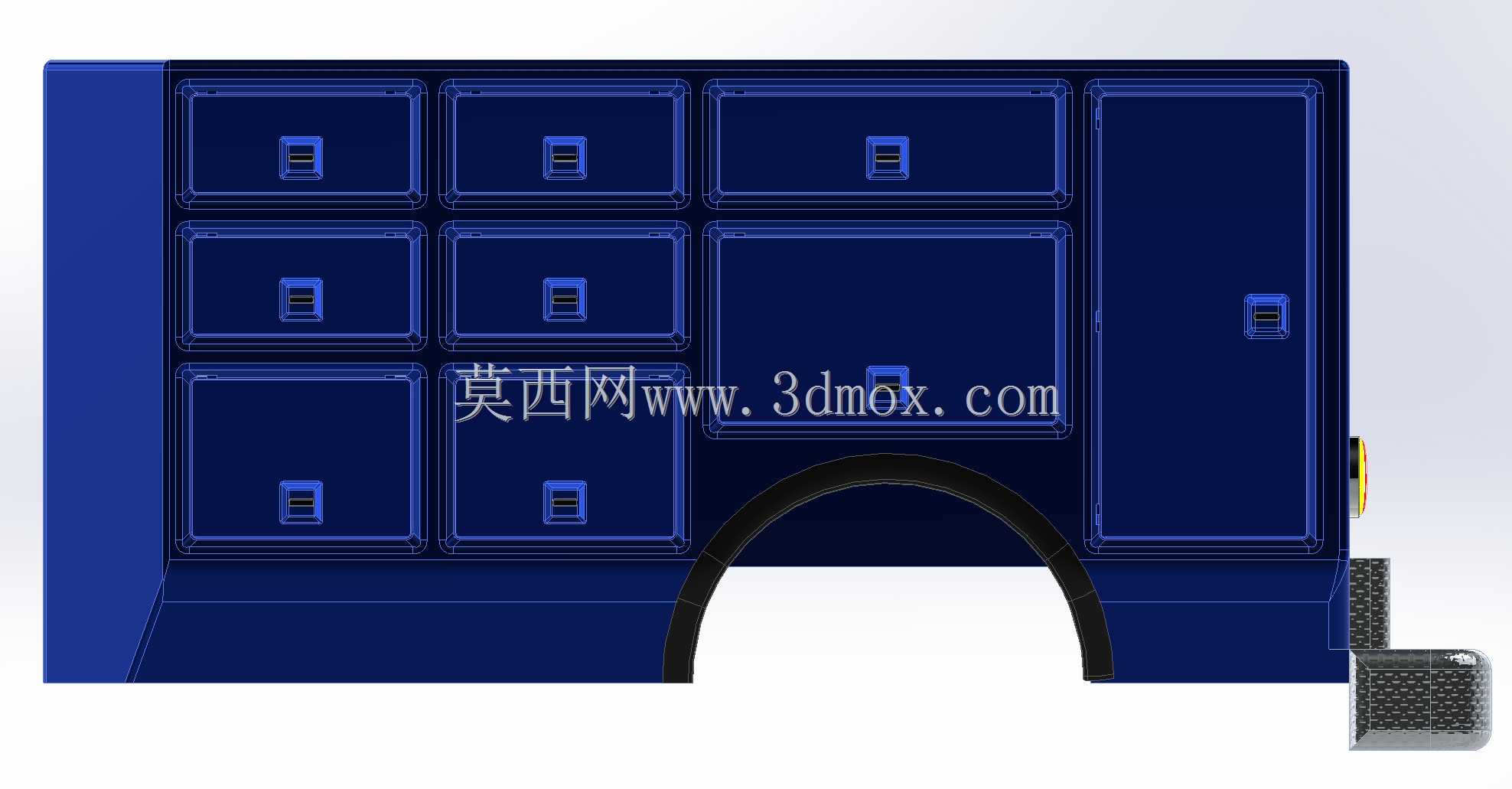

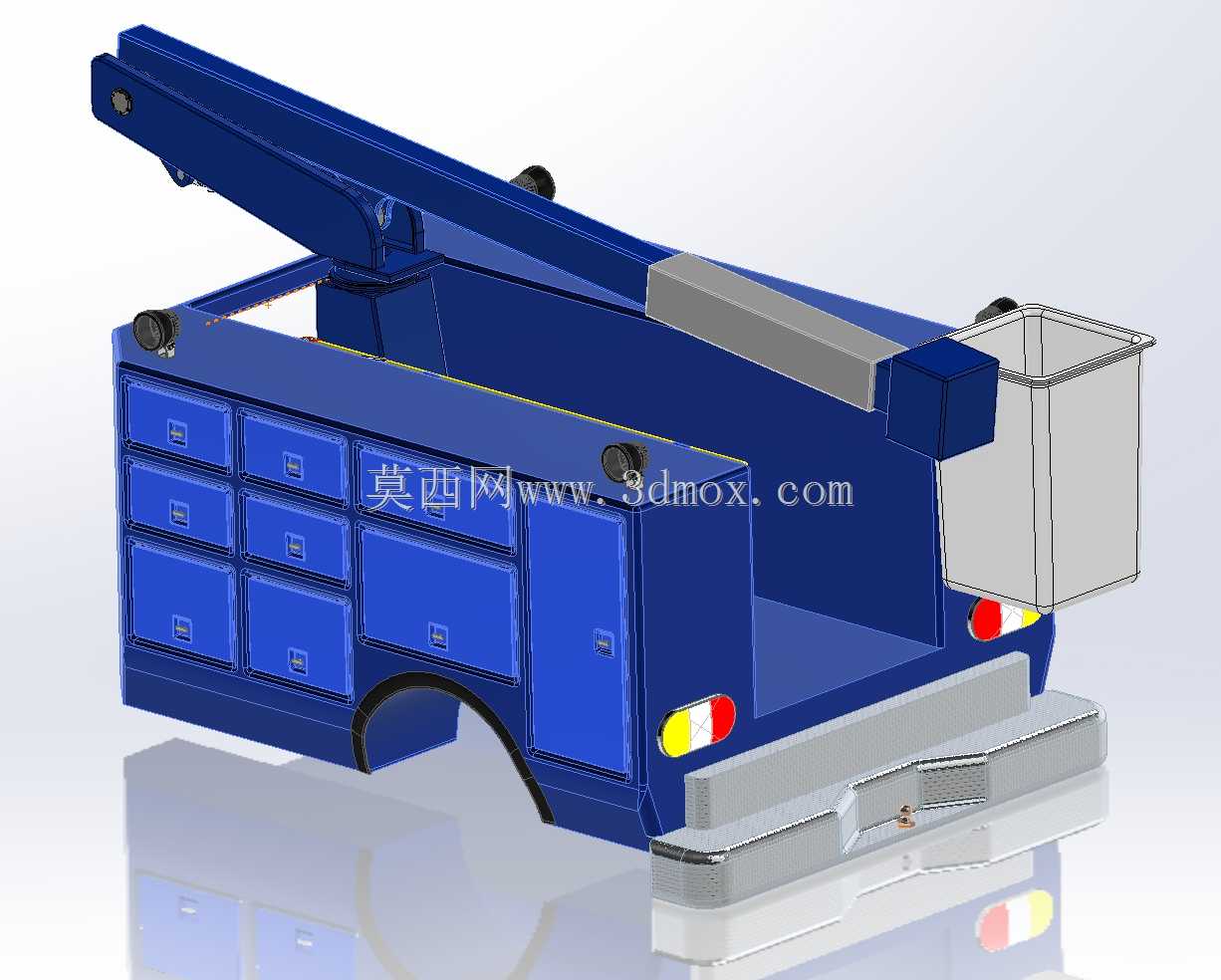

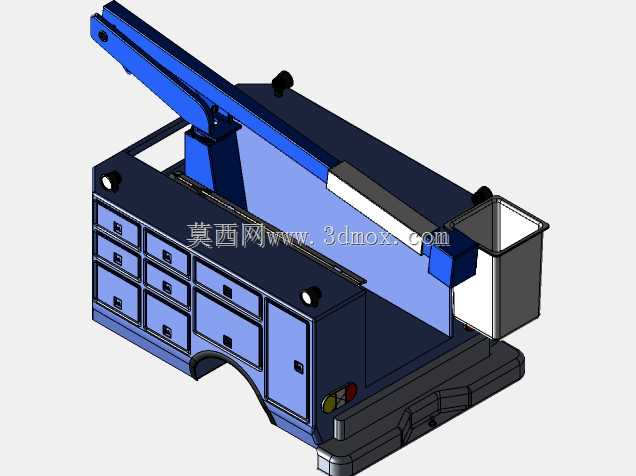

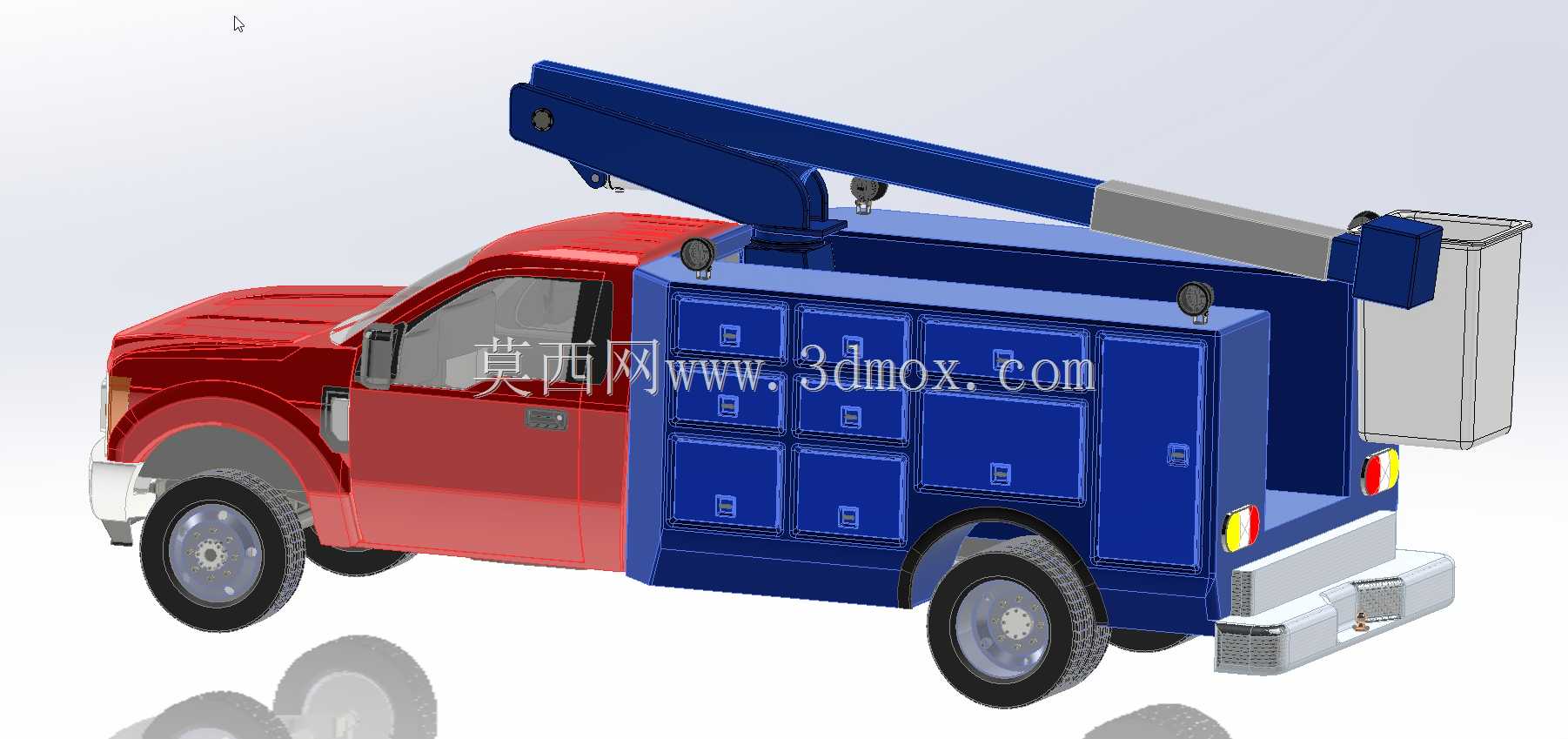

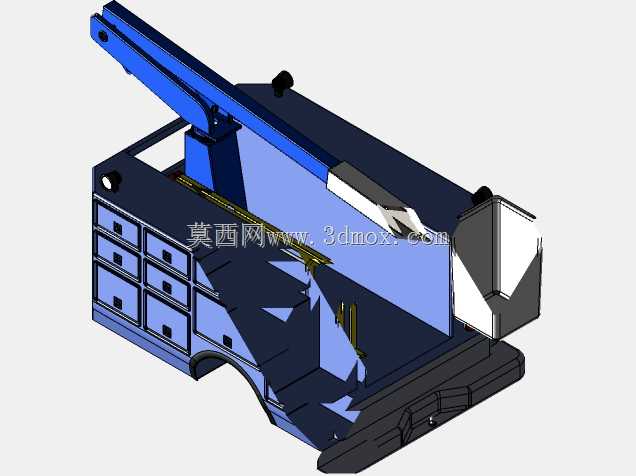

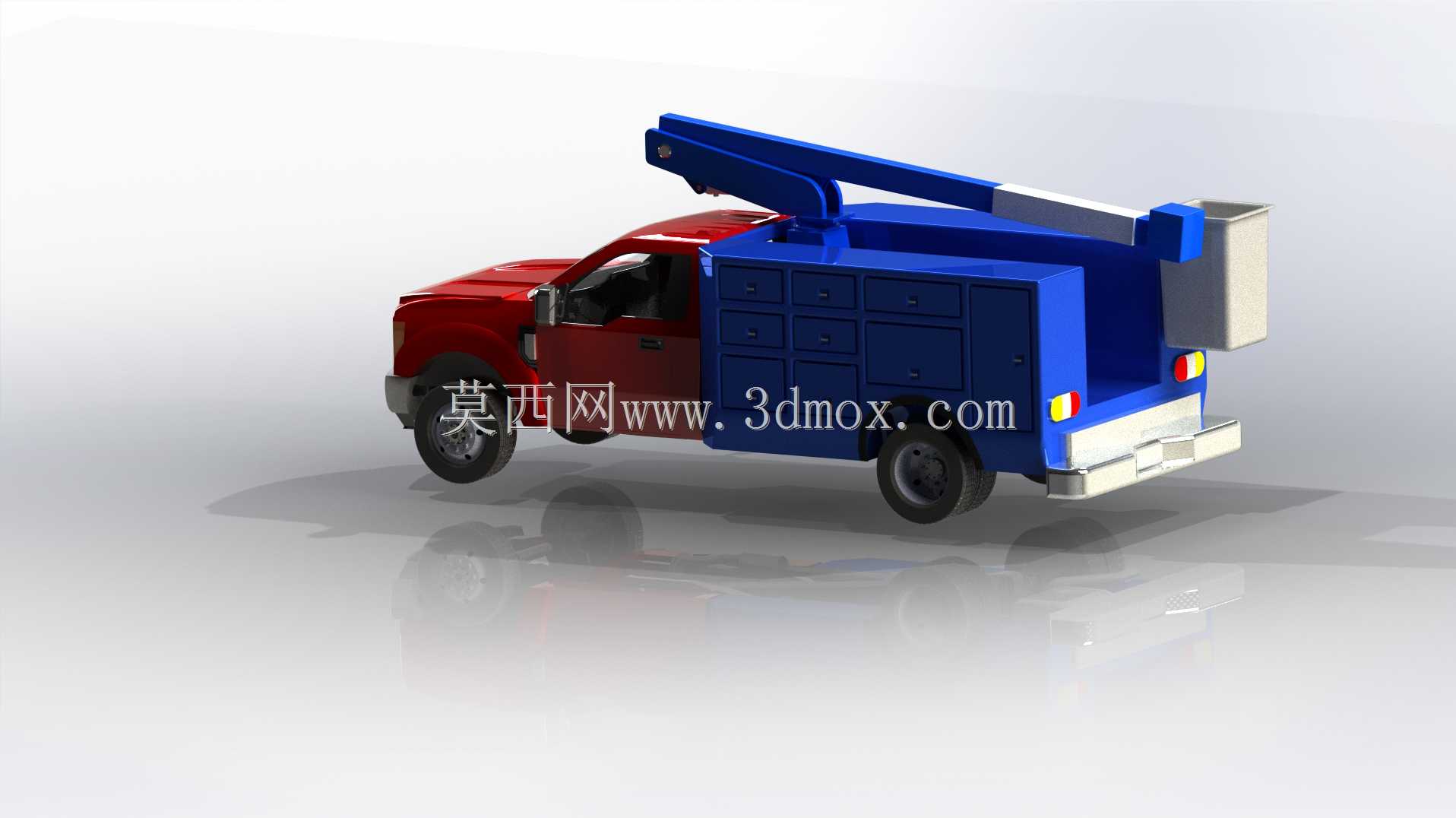

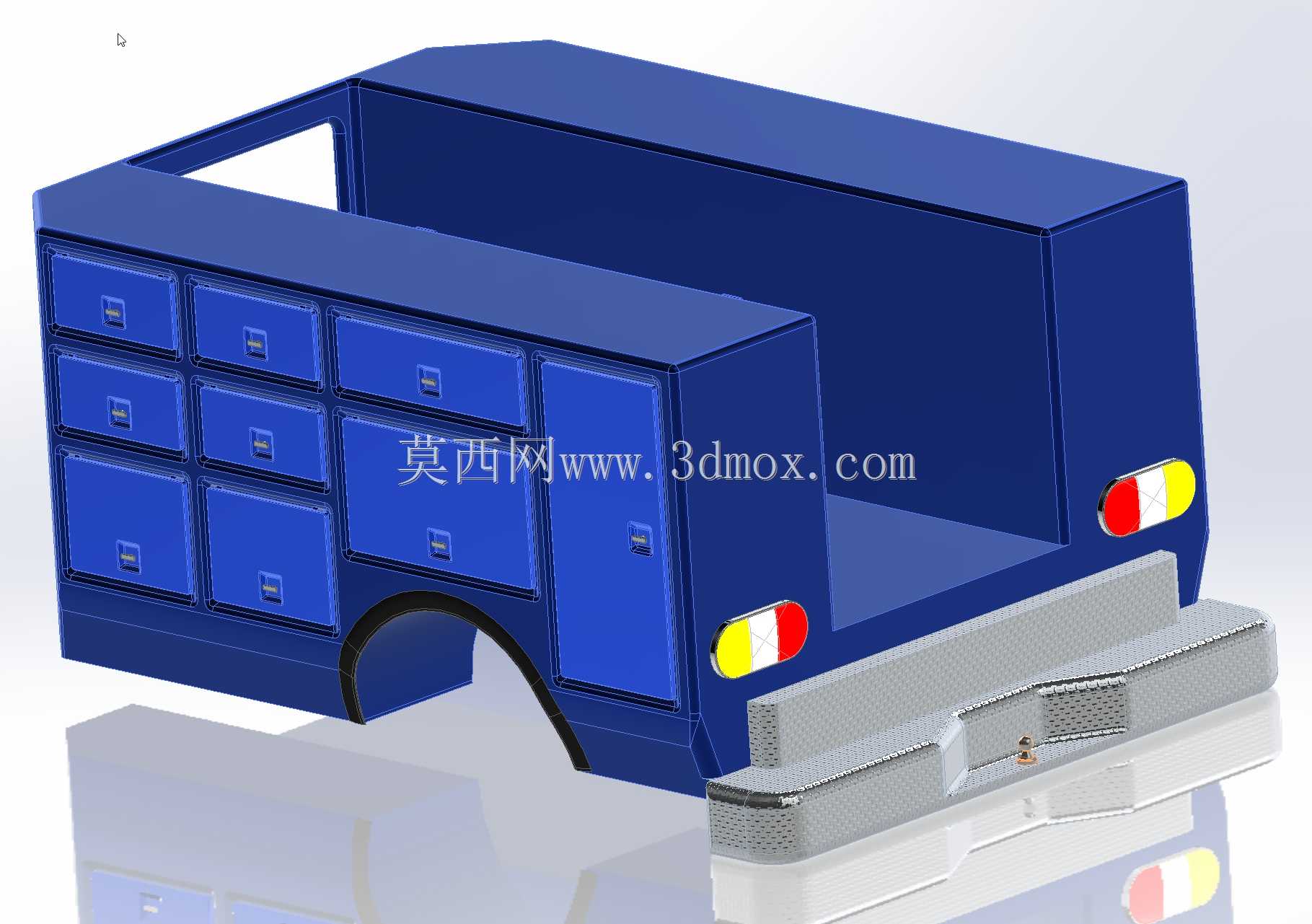

　　这款搭载在福特重型皮卡底盘上的车载设备箱，主要面向市政运维、电力抢修、户外工程作业等高频移动作业场景，解决零散作业工具、小型配件、便携作业设备的随车收纳与转运问题，同时集成高空作业臂的安装承载结构，实现单台车辆完成工具转运、高空作业支撑的复合功能，无需额外拖挂作业方舱，适配城市窄巷、乡村非铺装路面等大型作业车辆无法通达的作业点位。从结构设计来看，设备箱主体采用分舱模块化布局，沿货箱横向设置多组独立带锁储物舱，不同尺寸的舱室分别对应存放手动工具、紧固件耗材、小型电动作业设备、安全防护用具，避免不同类型工具混放造成的磕碰损伤与取放效率低下问题；箱体上部预留高空作业臂的安装基座，基座位置经过载荷校核，匹配作业臂全伸展状态下的倾覆力矩要求，

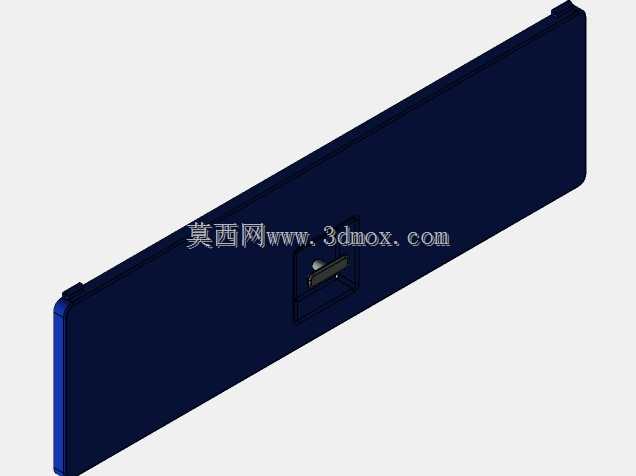

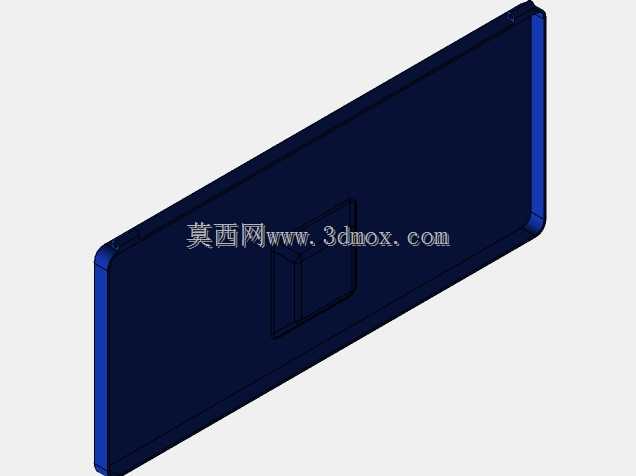

　　作业臂收纳状态下完全贴合箱体上部轮廓，不超出车身宽度与货箱前部高度边界，满足道路通行的尺寸规范要求。设计过程中优先考虑底盘承载边界，设备箱整体自重控制在皮卡后轴额定载荷范围内，箱体与底盘大梁的连接采用多组U型螺栓配合缓冲胶垫，减少非铺装路面行驶过程中的振动传递，避免舱内工具因长期振动出现松动移位，同时降低连接部位的疲劳损伤风险。箱体侧面的舱门采用上翻式带液压支撑杆结构，作业人员单手即可完成舱门开启操作，开启后舱门可作为临时置物台放置临时取用的工具，舱门边缘设置密封胶条，阻挡雨天行车时的雨水渗入，避免舱内金属工具出现锈蚀。箱体尾部预留作业附件挂载位，可根据作业需求临时挂载废料收集箱、线缆盘支架等附加配件，

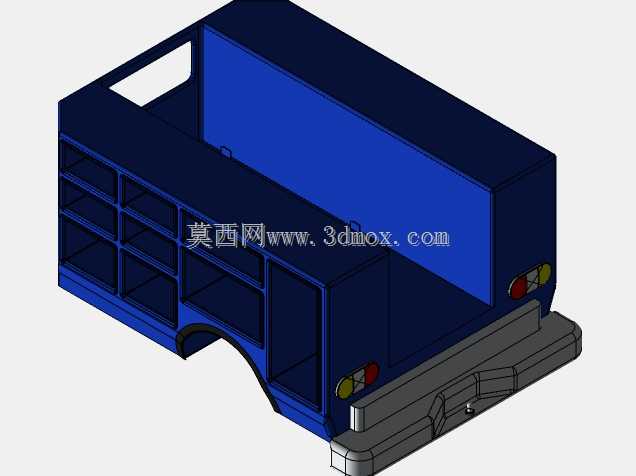

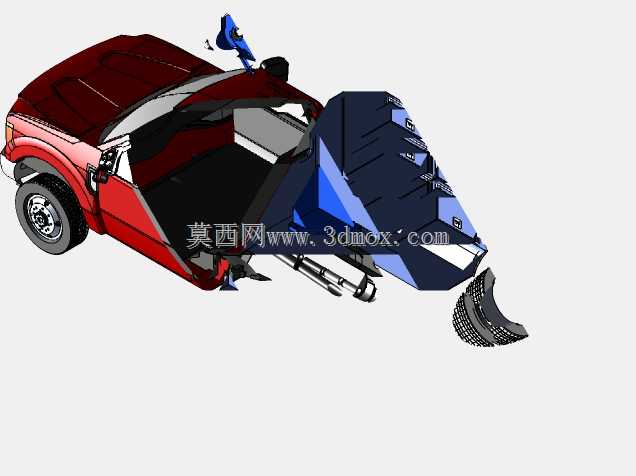

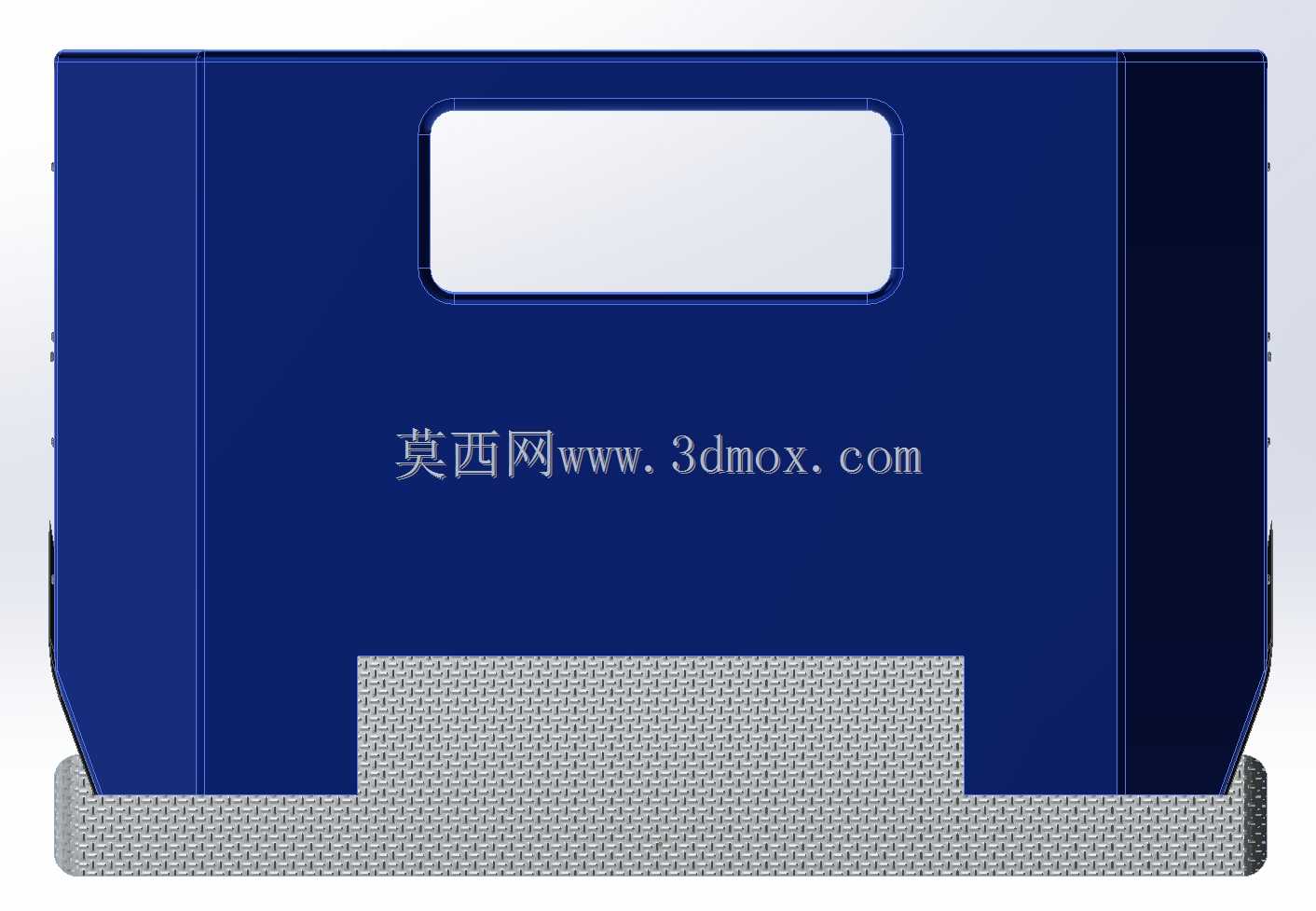

　　无需对箱体主体结构进行二次打孔改装。作业臂与箱体的连接位置设置加强筋结构，将作业臂工作时的集中载荷分散传递到整个箱体框架，避免局部应力集中造成的箱体变形，箱体框架采用矩形钢管焊接成型，外蒙皮采用冷轧钢板折弯拼接，兼顾结构强度与自重控制，所有舱室内部设置可调节置物隔板，作业人员可根据携带工具的实际尺寸调整隔板间距，提升舱内空间利用率。在安装边界匹配上，设备箱前部完全贴合皮卡驾驶室后围，不遮挡驾驶室后窗视野，箱体下部留出后尾灯、后保险杠的安装空间，不改动原车的灯光信号与防护结构，满足车辆年检的外观要求，箱体上部的作业臂收纳后，最高点不超过驾驶室顶部高度，避免车辆通行时触碰限高设施。
