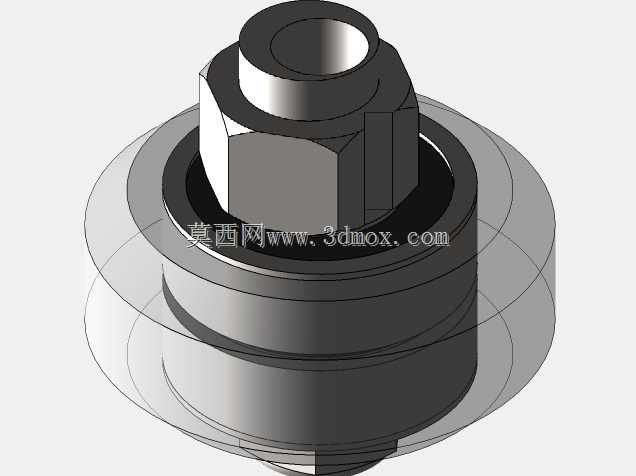

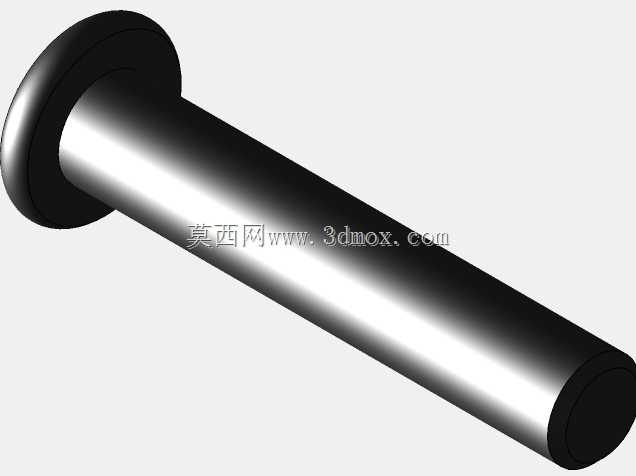

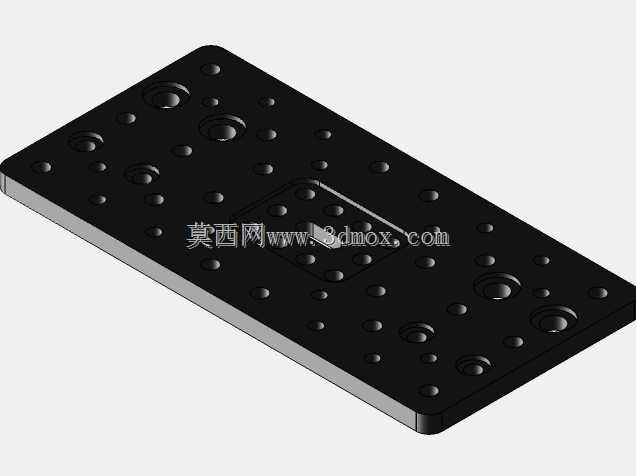

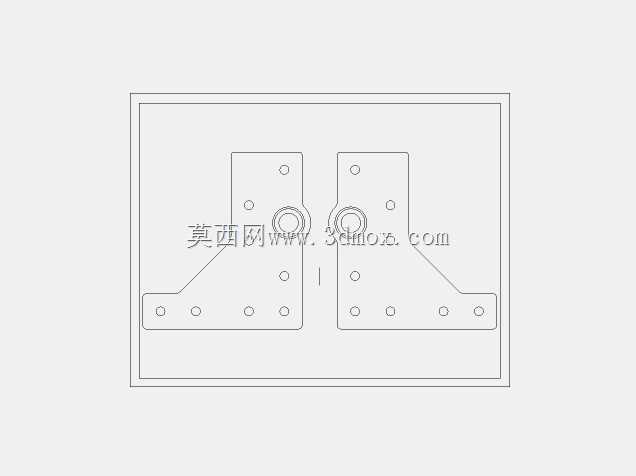

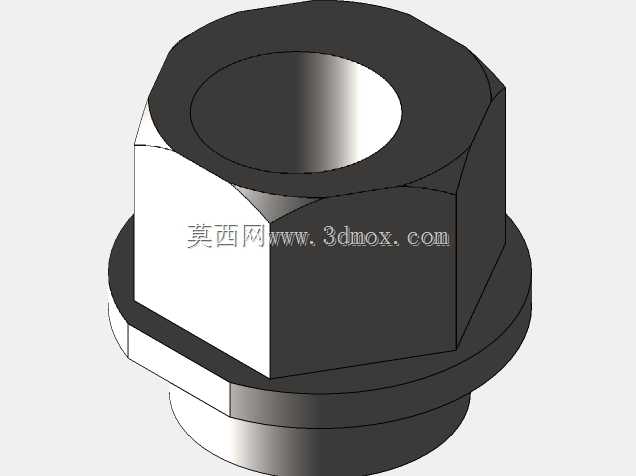

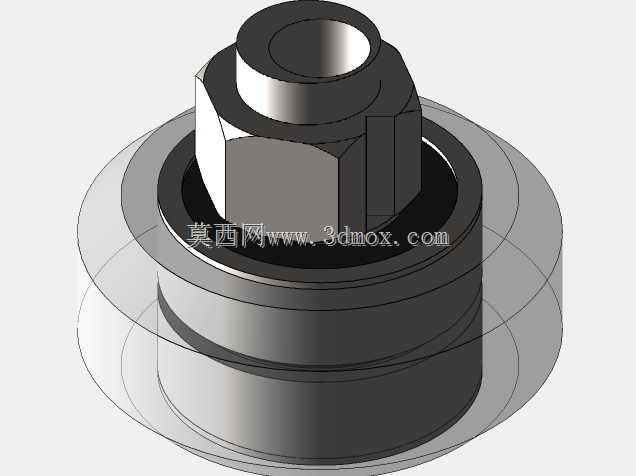

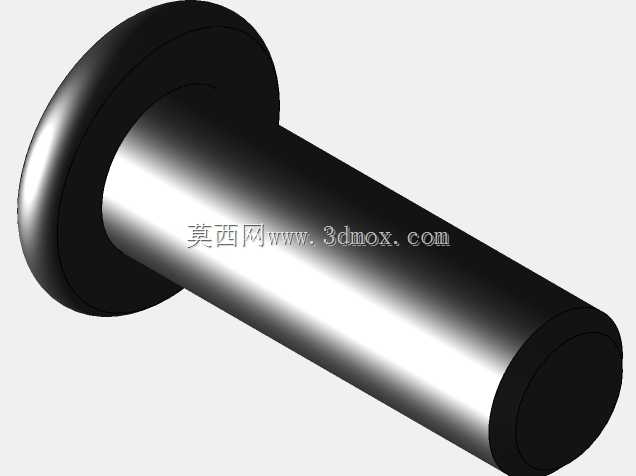

Openbuilds Sphinx55数控雕刻加工设备结构

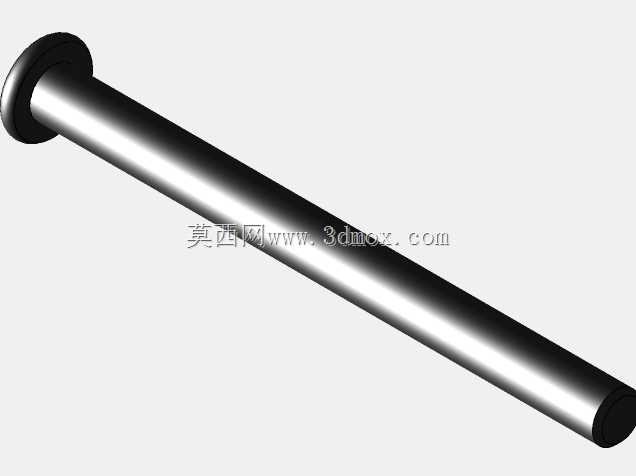

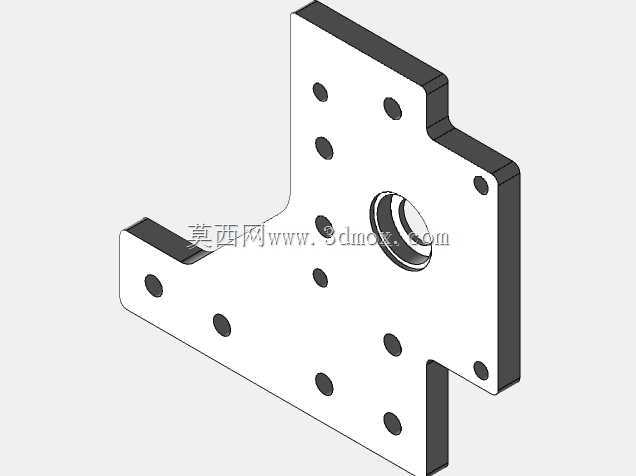

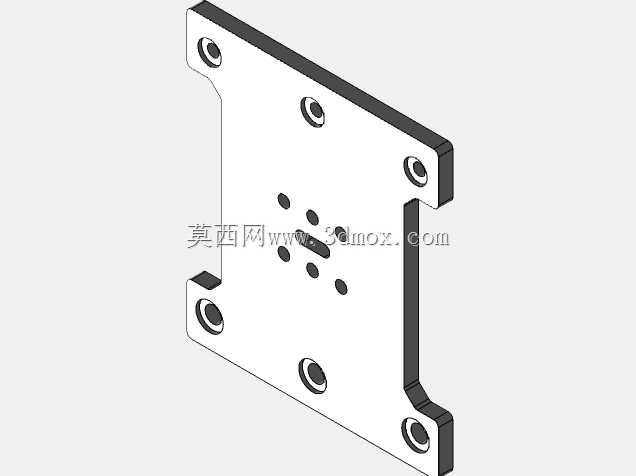

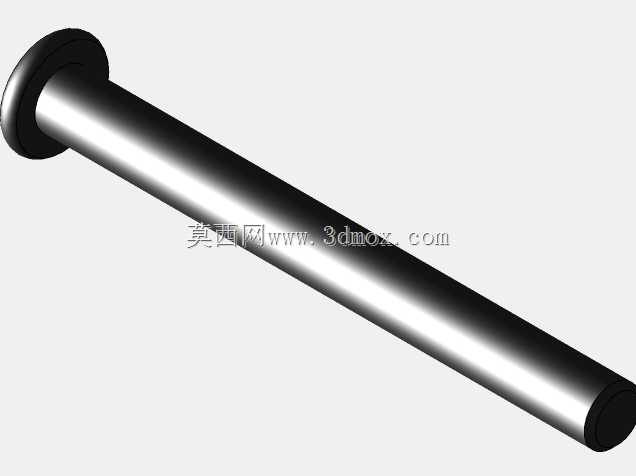

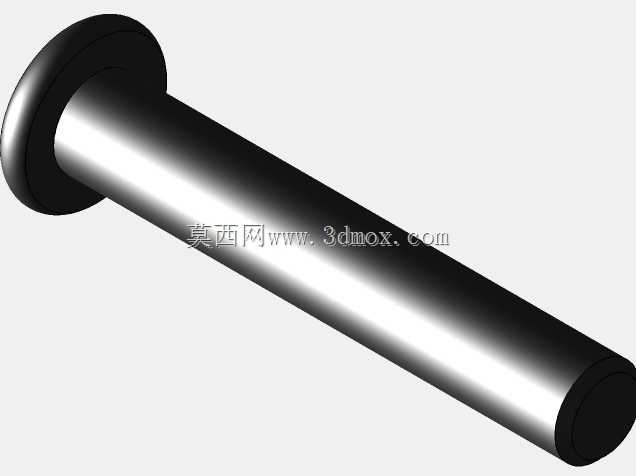

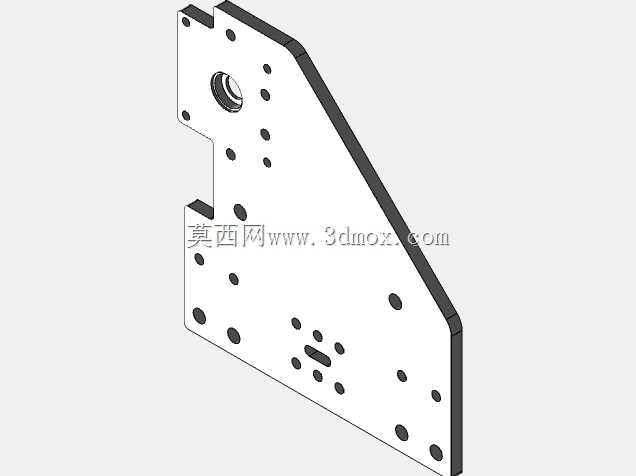

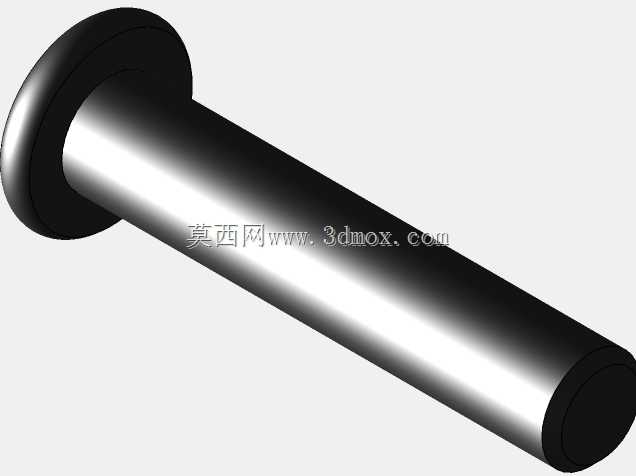

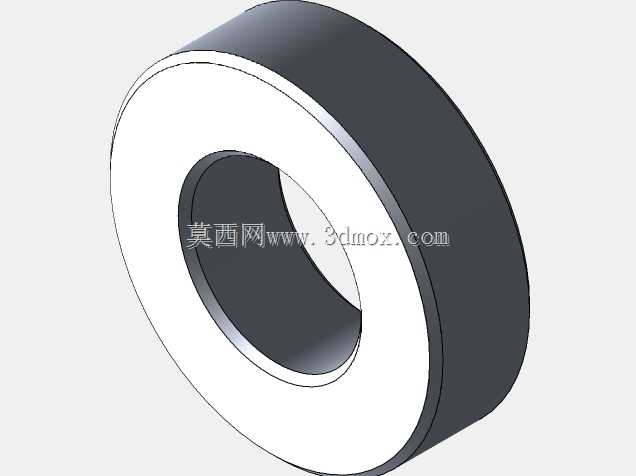

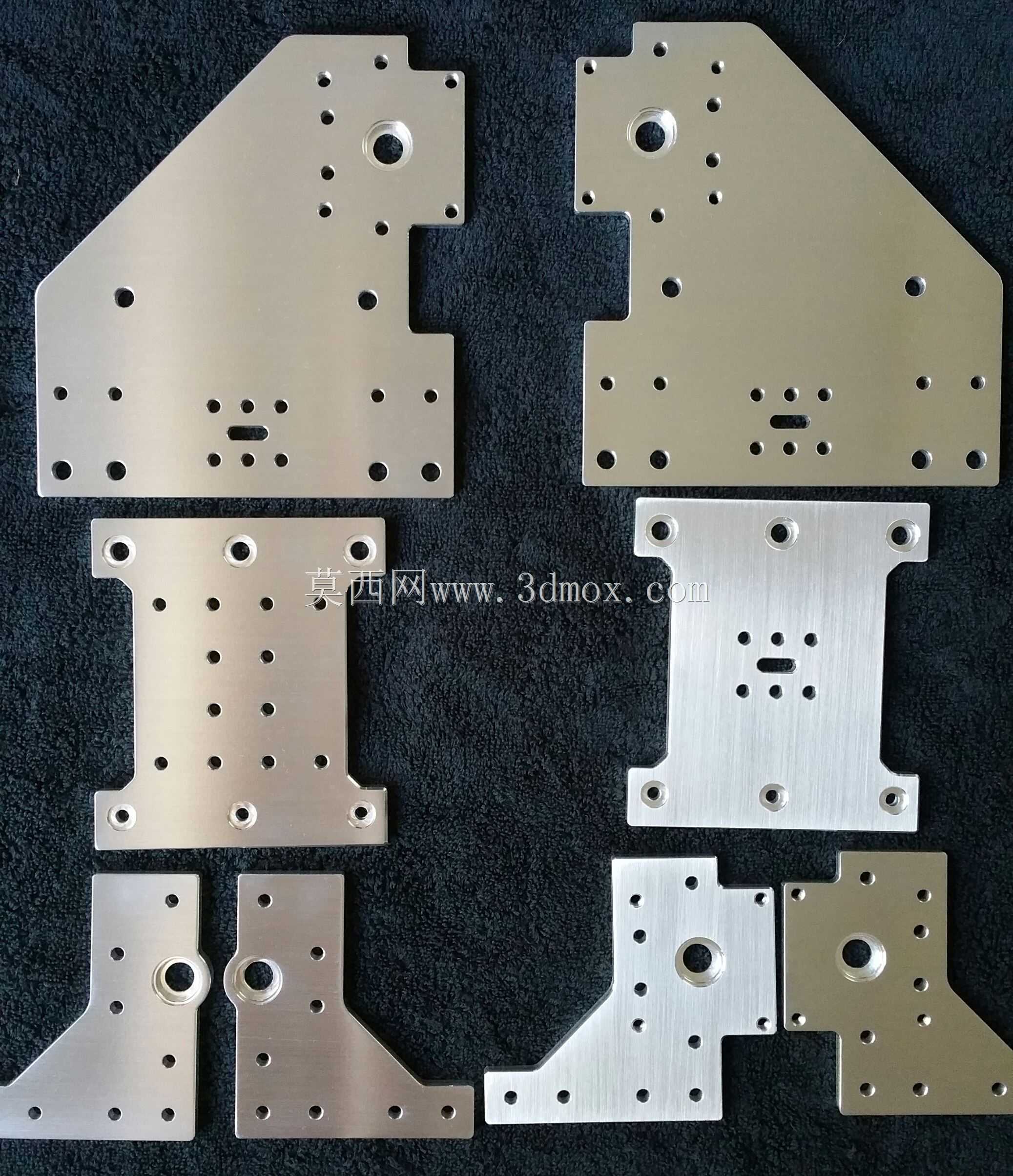

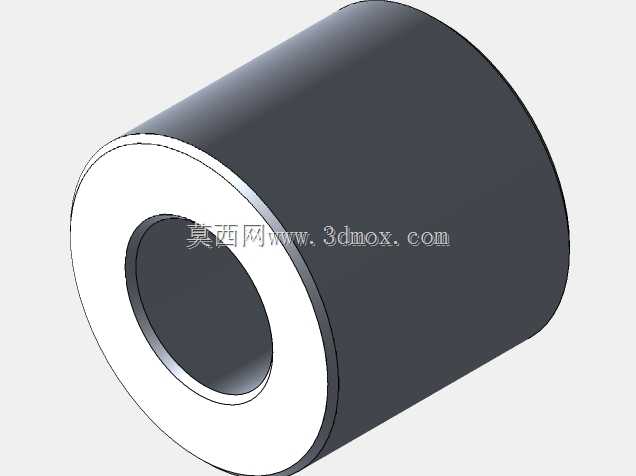

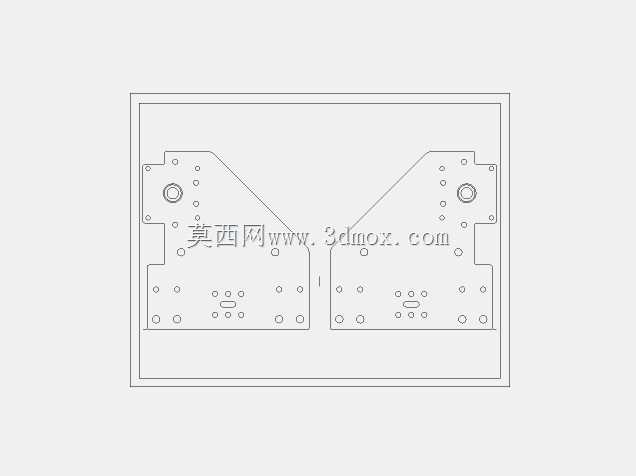

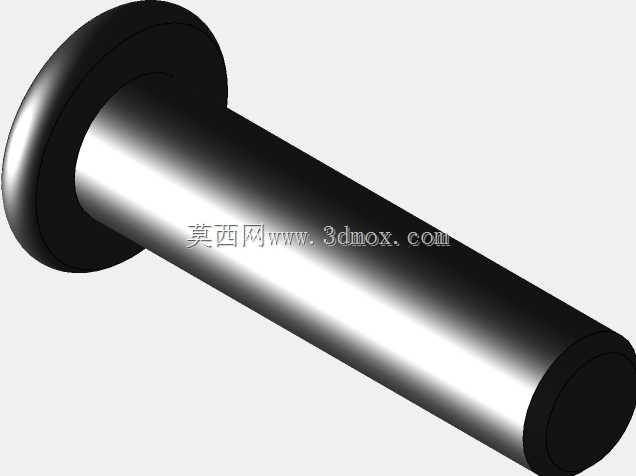

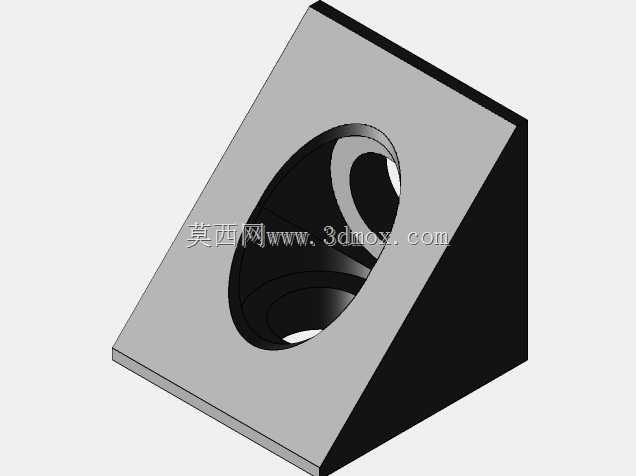

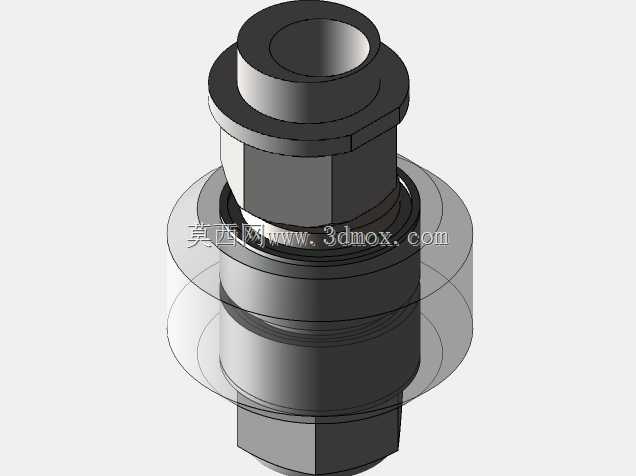

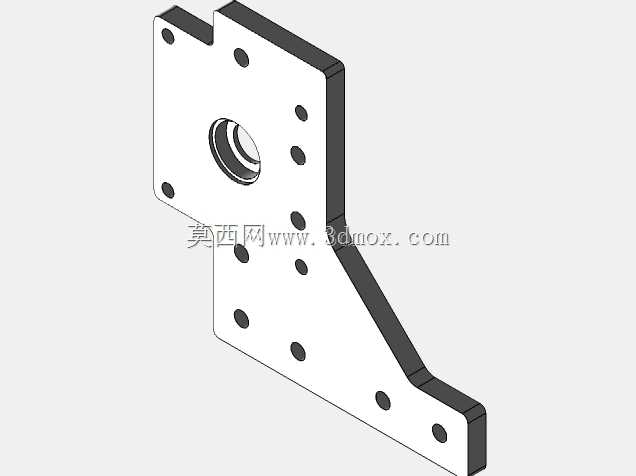

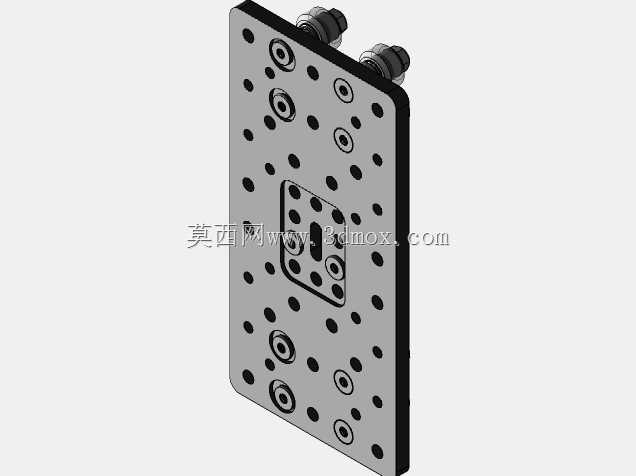

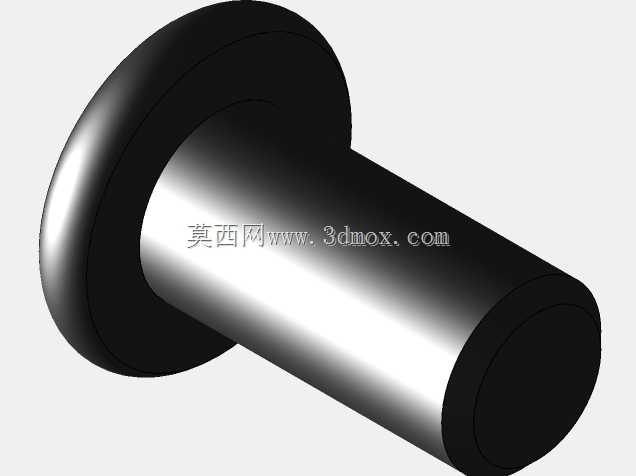

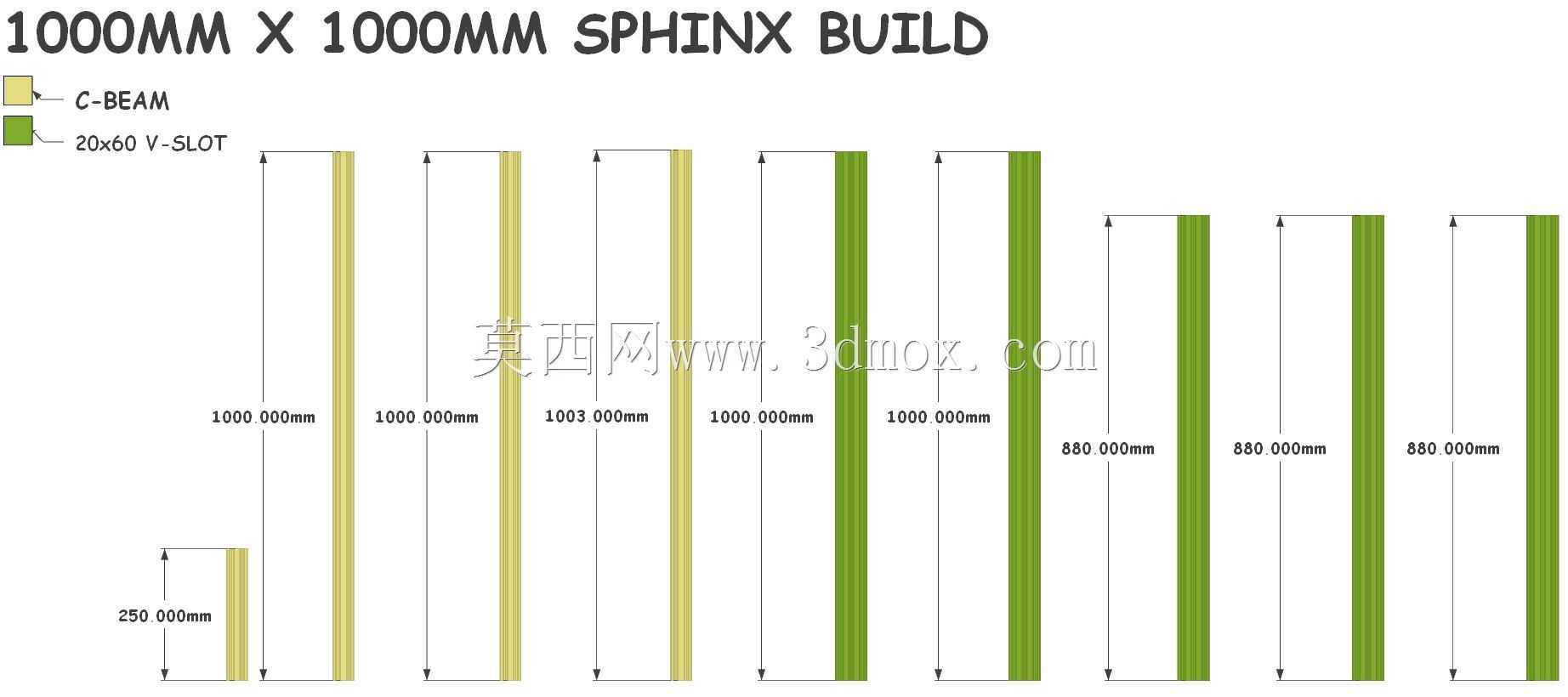

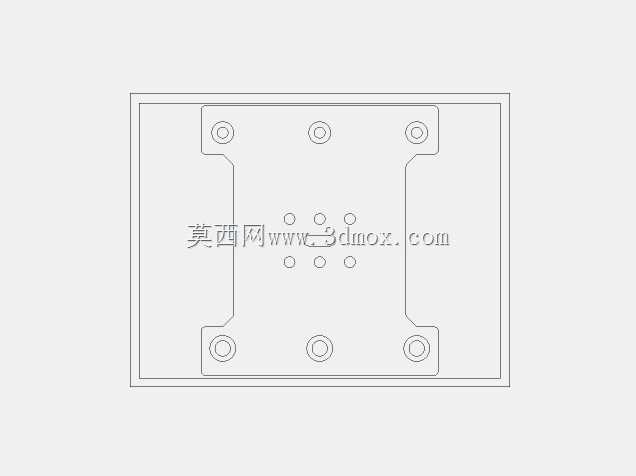

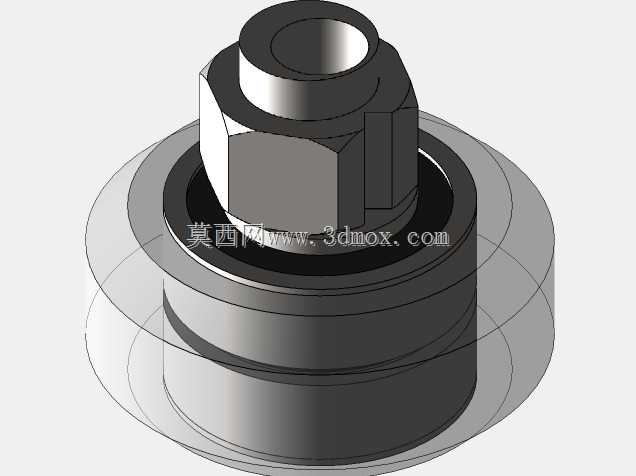

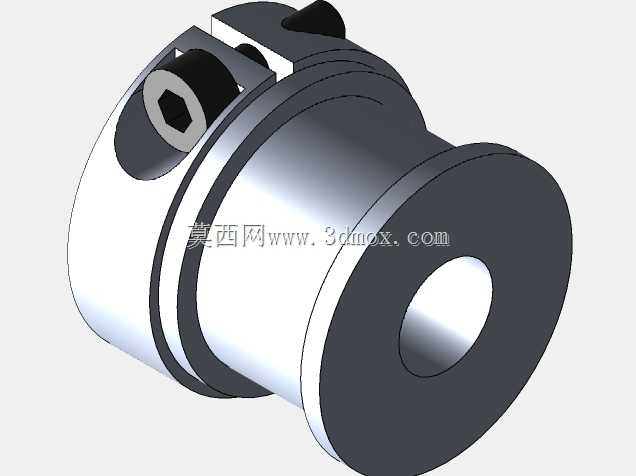

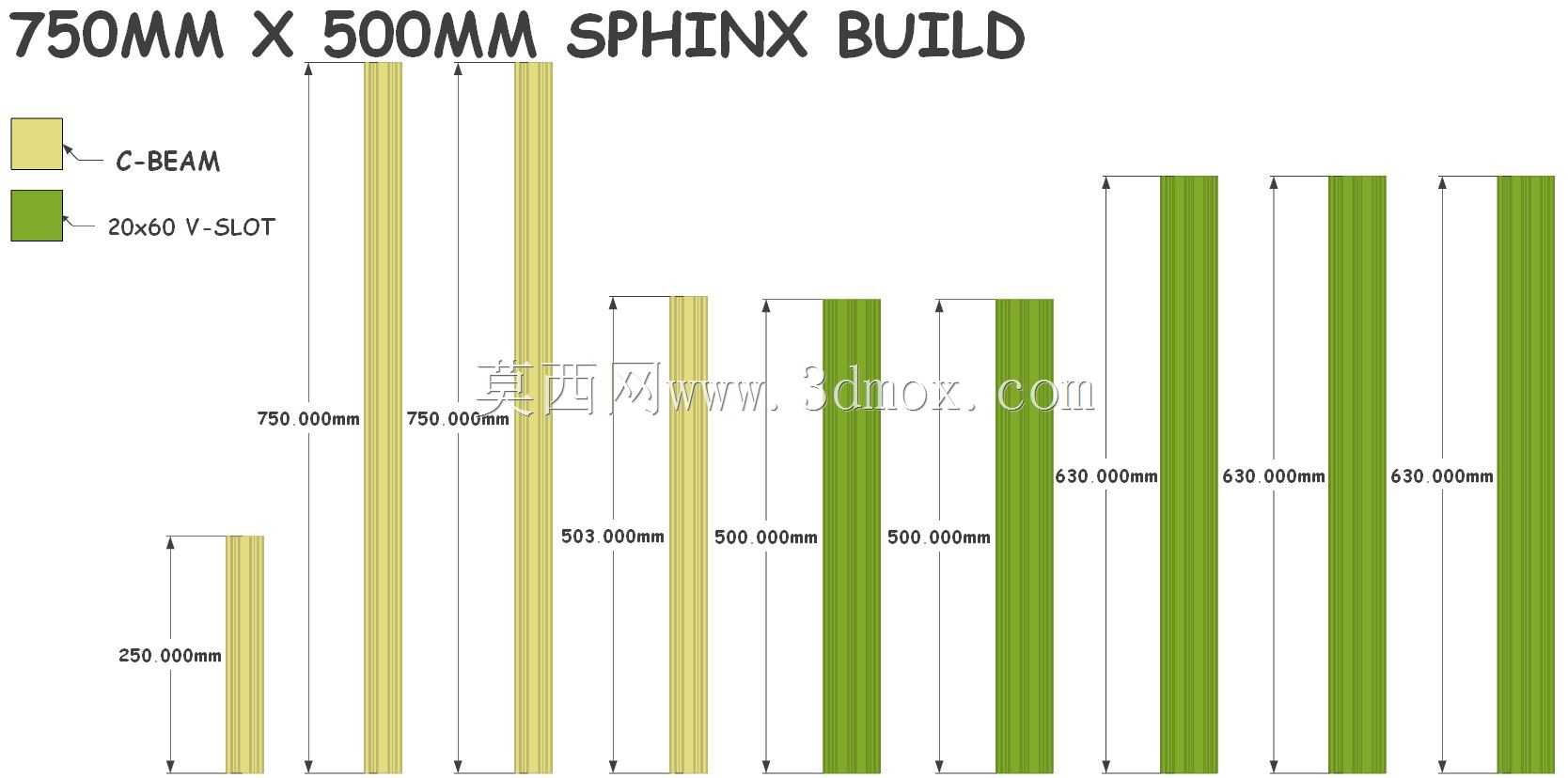

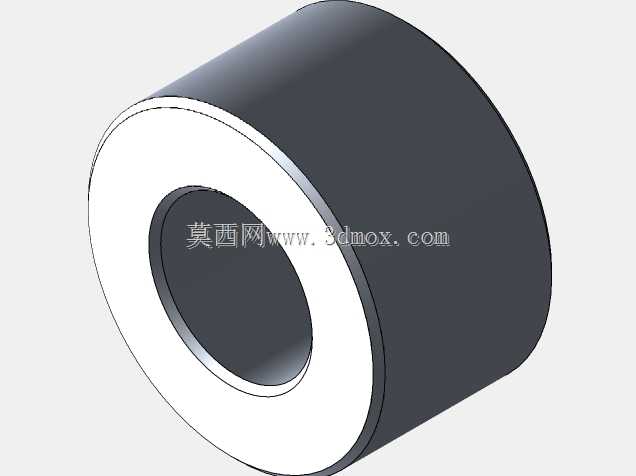

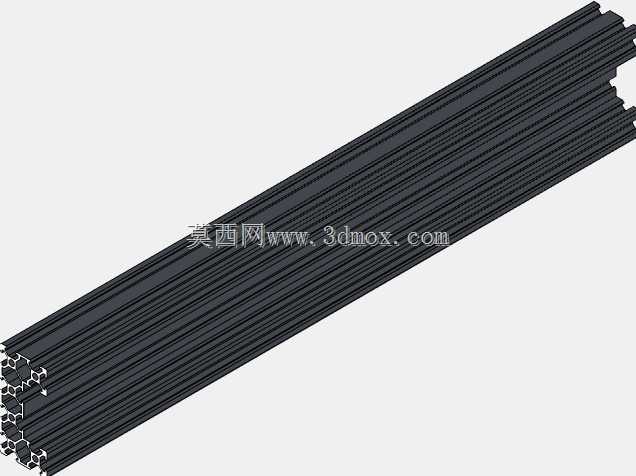

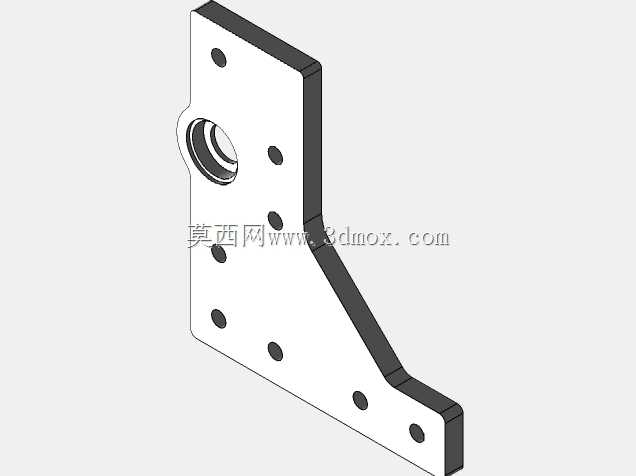

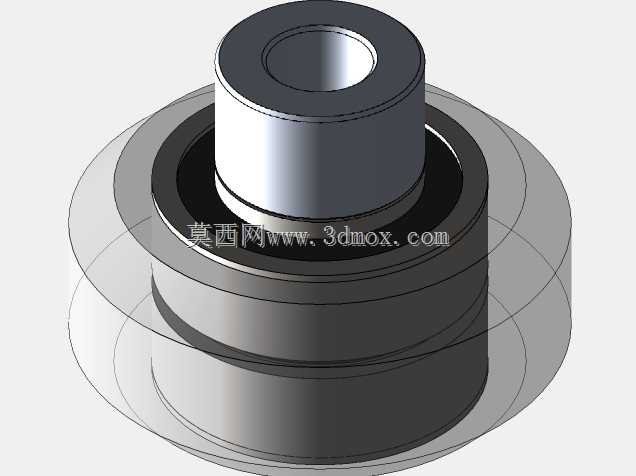

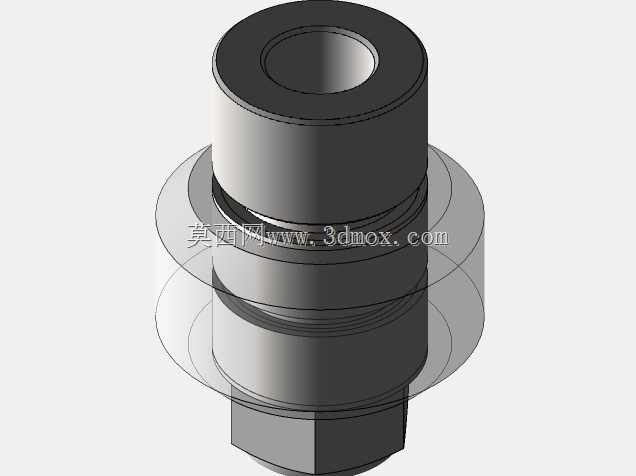

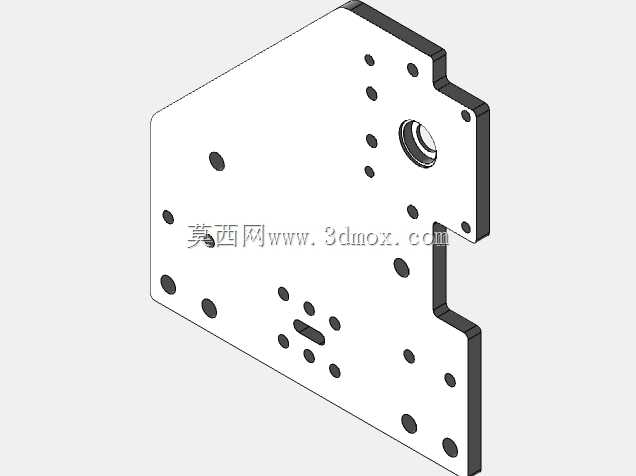

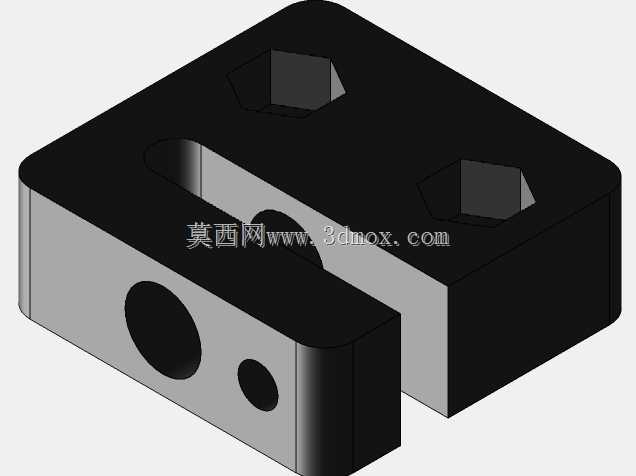

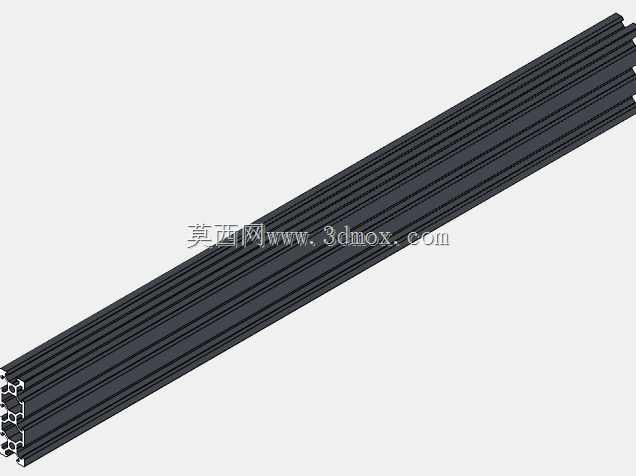

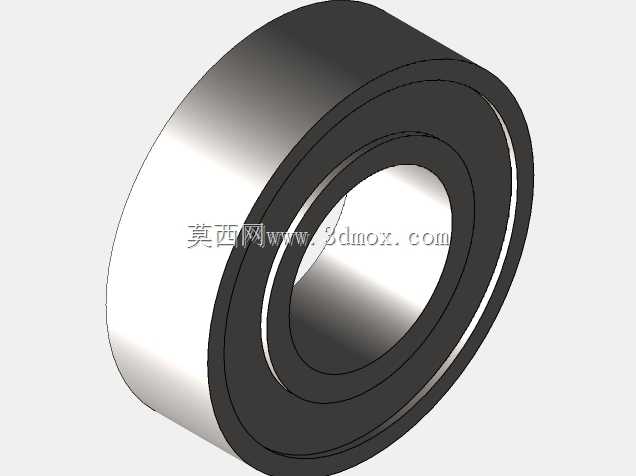

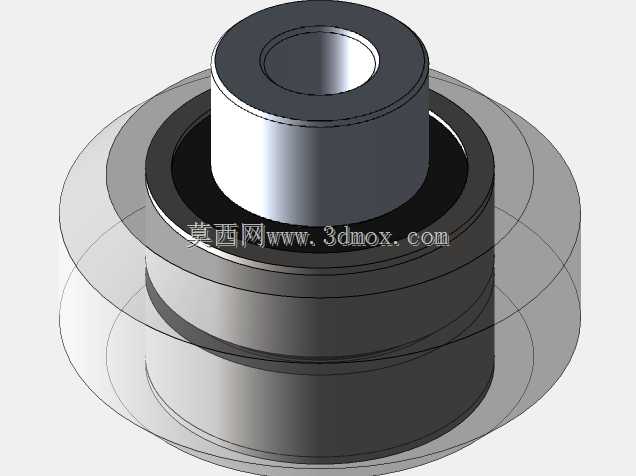

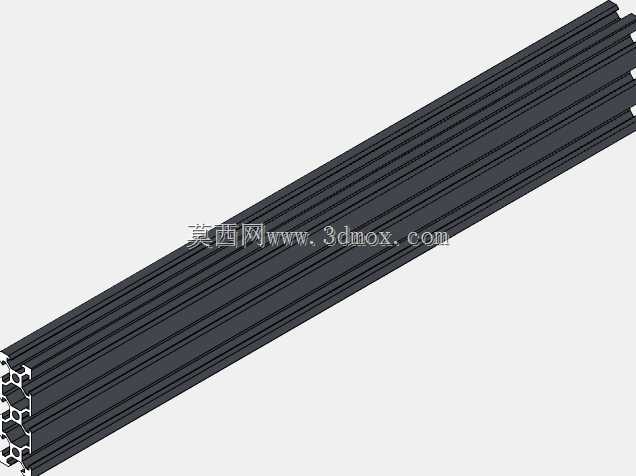

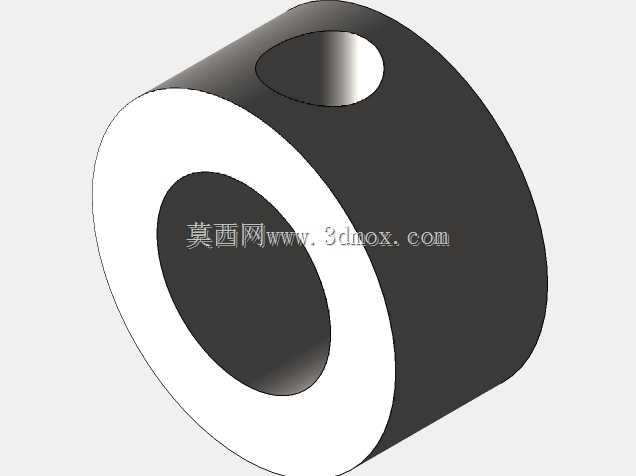

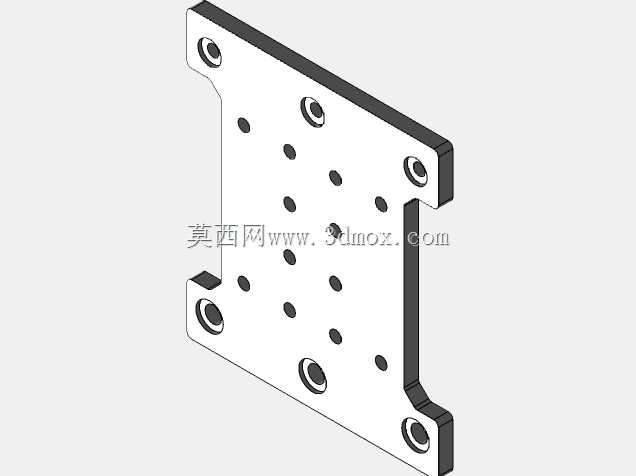

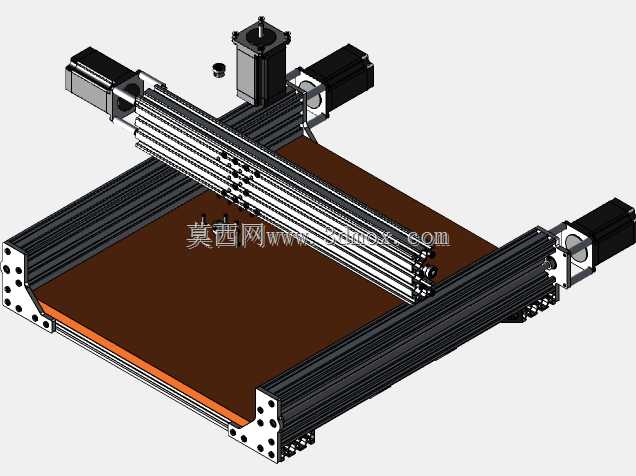

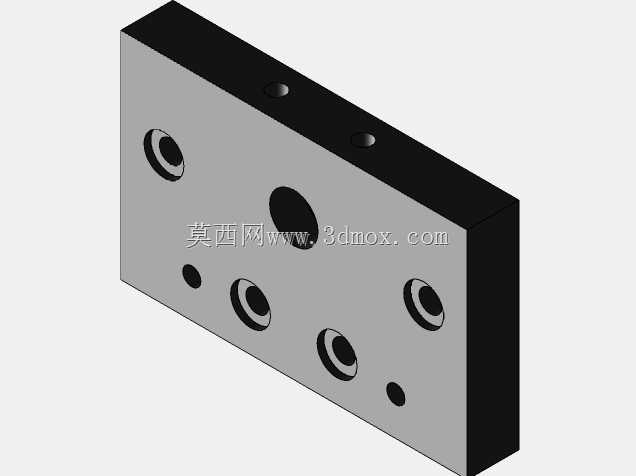

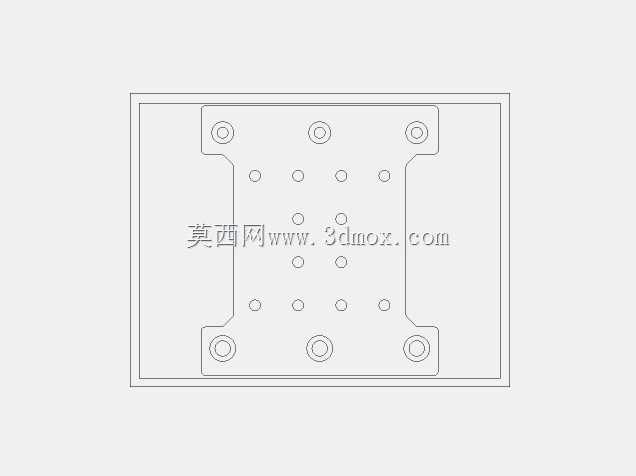

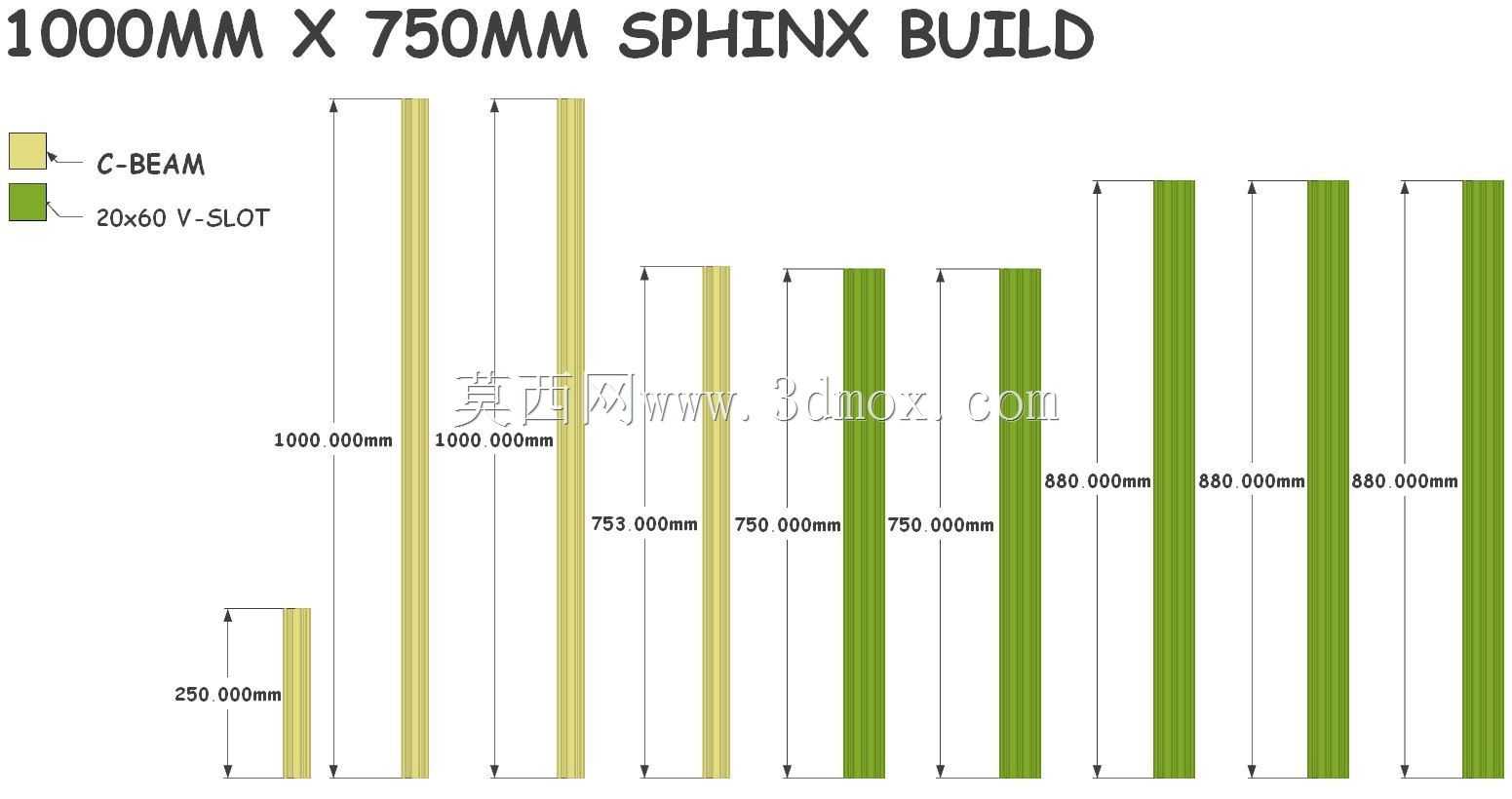

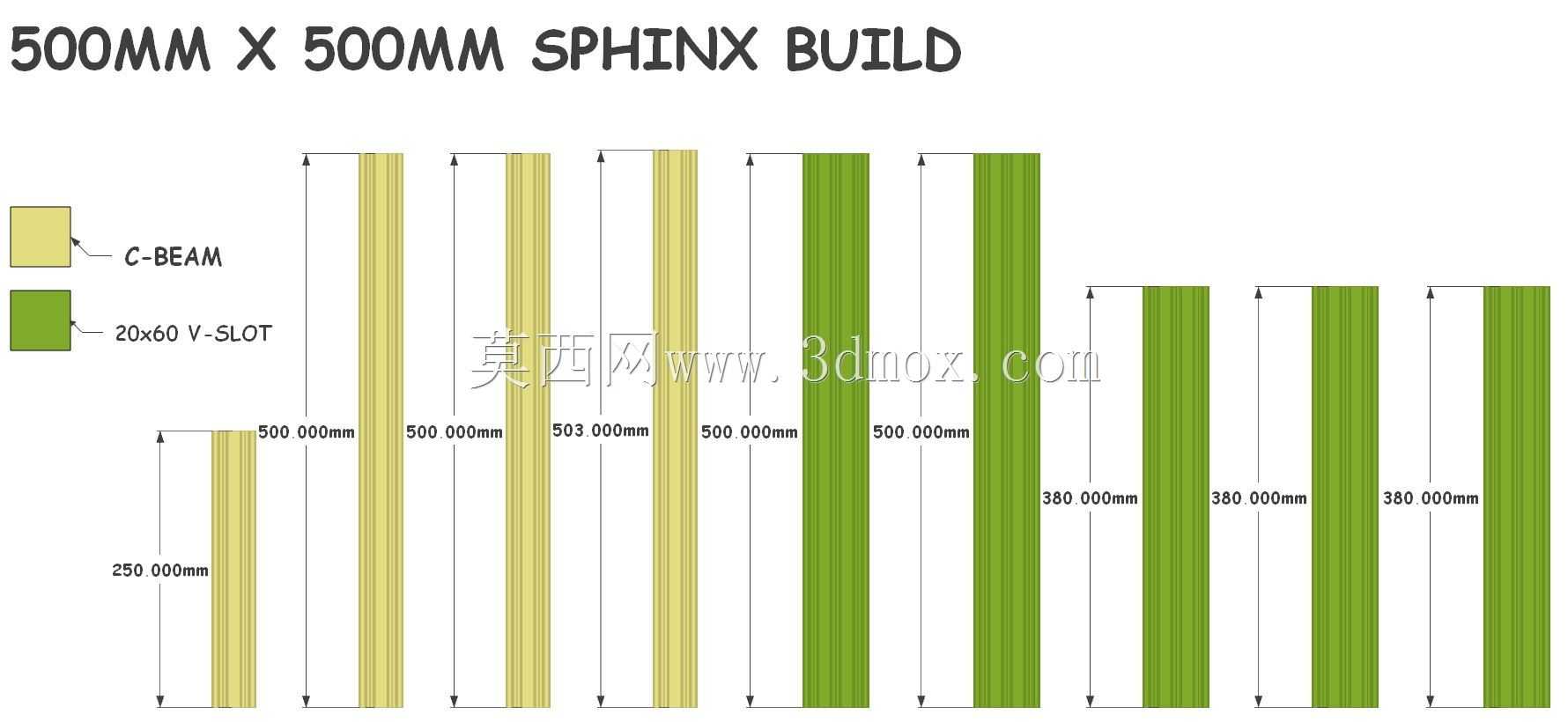

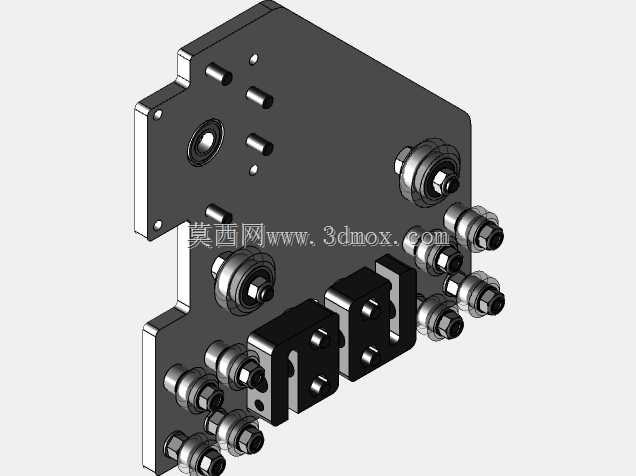

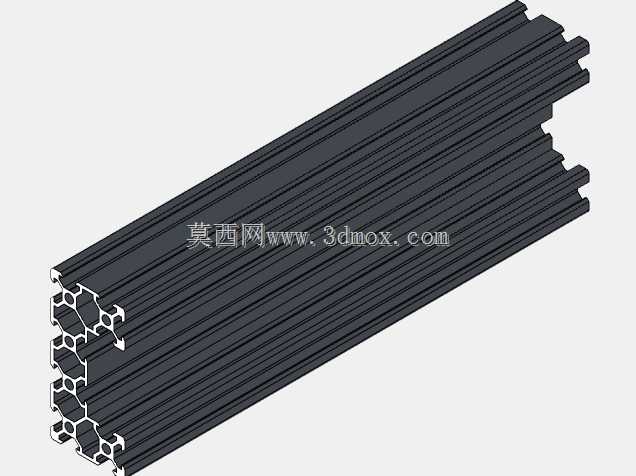

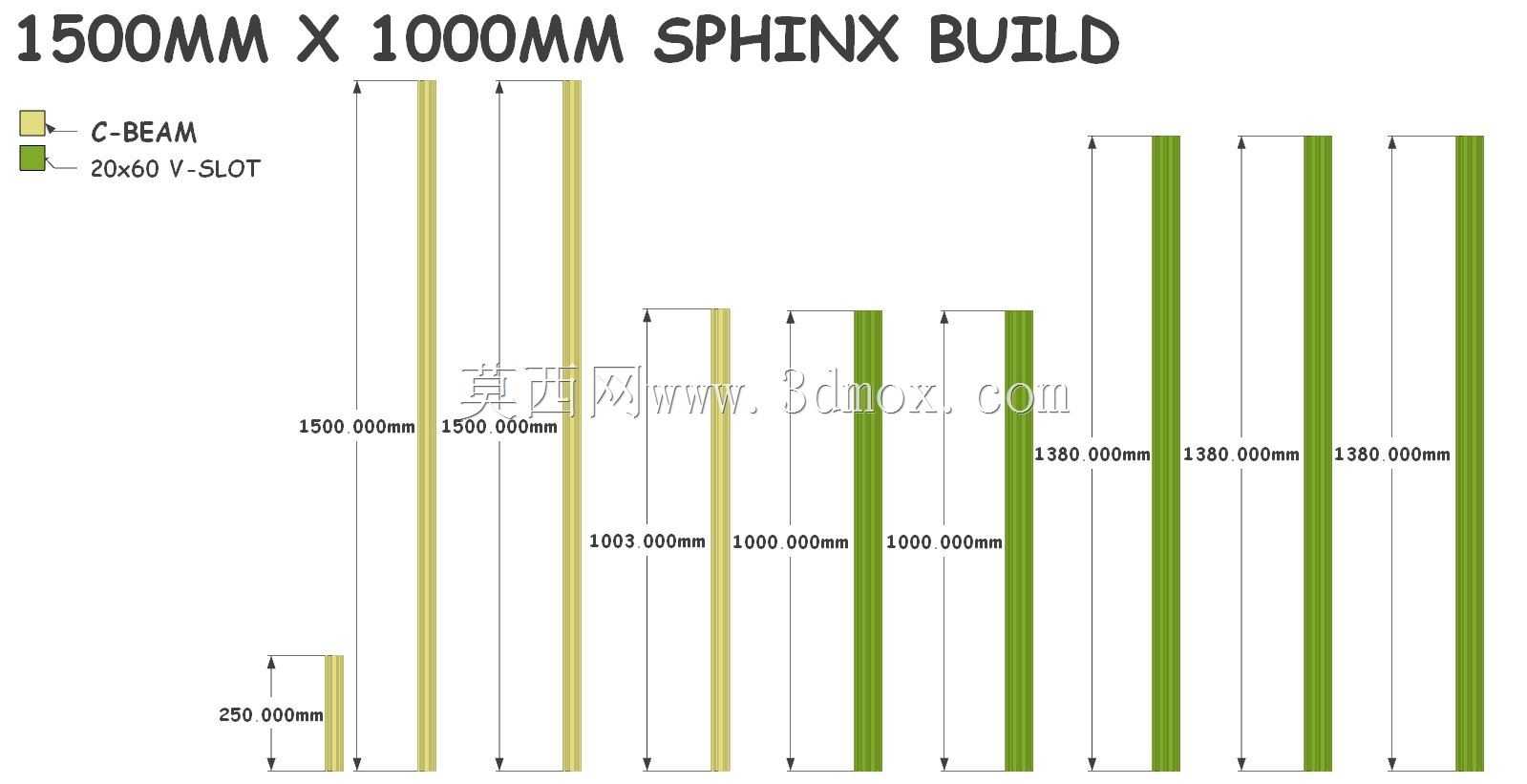

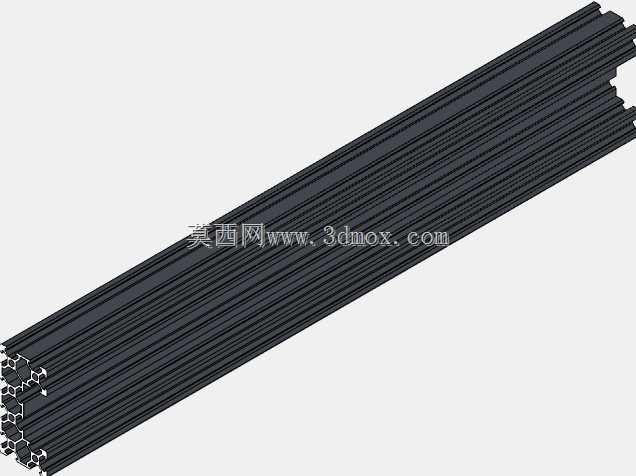

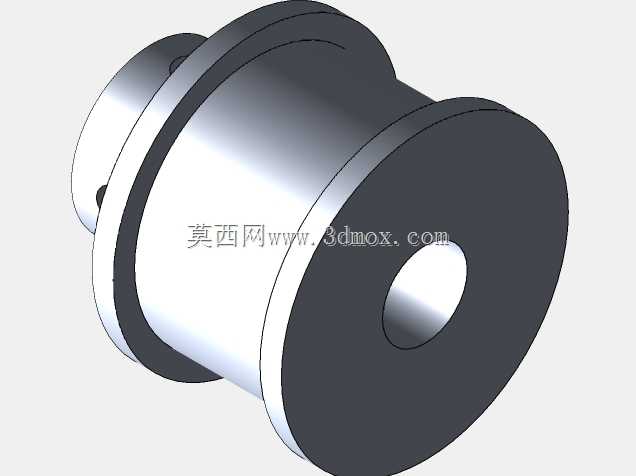

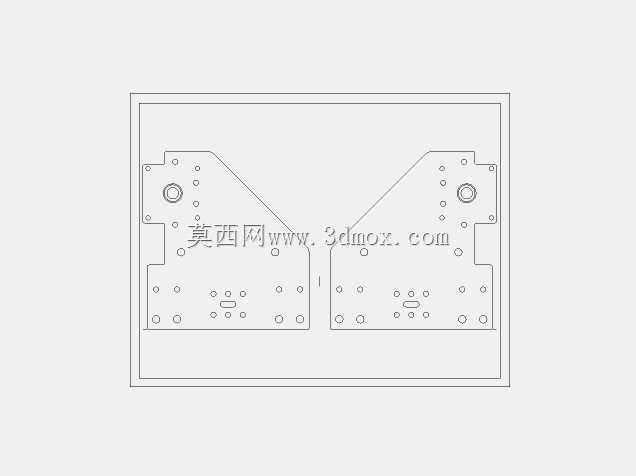

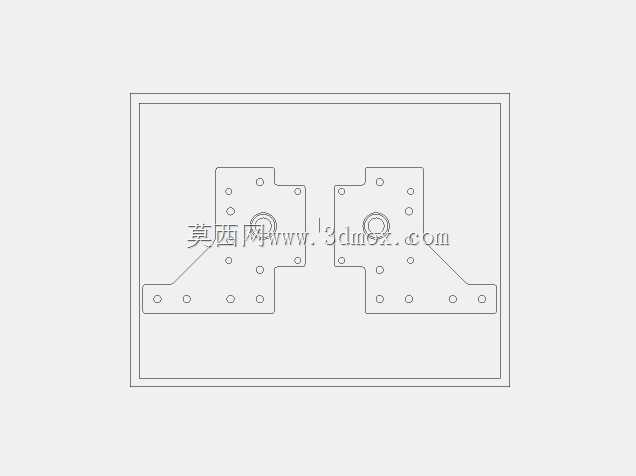

　　这款龙门式数控加工设备的整体机架采用标准工业铝型材搭建，型材槽口直接作为直线运动副的安装基准，省去了额外的安装底板加工工序，装配时可通过型材槽内的T型螺栓灵活调整各轴的安装位置，降低了单件加工精度的依赖度，也方便后期根据加工需求拓展行程或者加装辅助功能部件。X轴采用双直线光轴搭配同步带传动的结构，双光轴平行布置在龙门横梁两侧，滑座通过直线轴承跨接在光轴上，传动同步带沿横梁长度方向布置，带轮直接与驱动电机输出端连接，这种结构在保证运动平稳性的同时，能有效控制横梁整体重量，减少Y轴运动时的惯量负载。Y轴采用双侧同步驱动的布局，两根平行的长光轴沿工作台长度方向固定在机架两侧，龙门架的两个支脚分别通过直线轴承与两侧光轴配合，

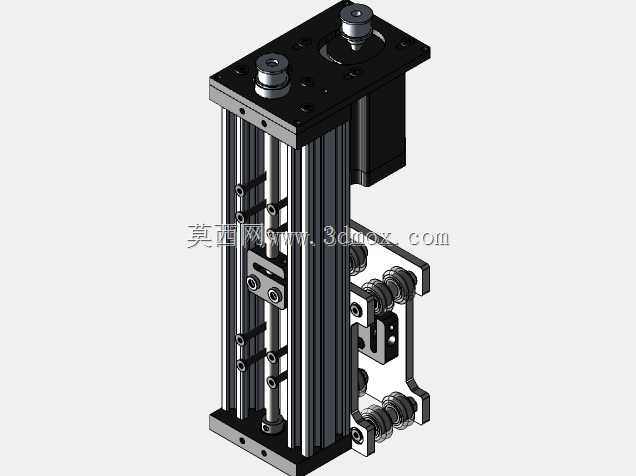

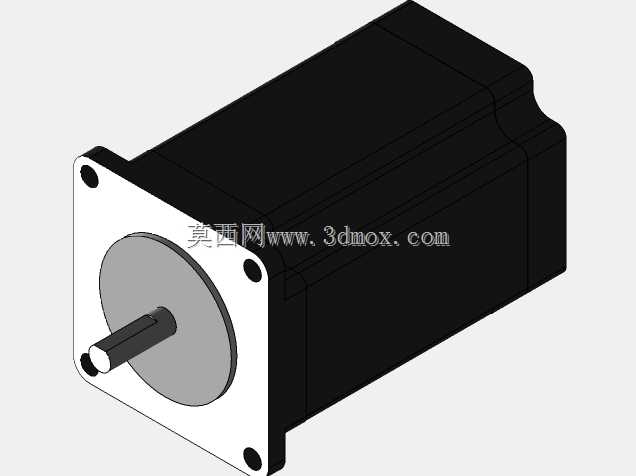

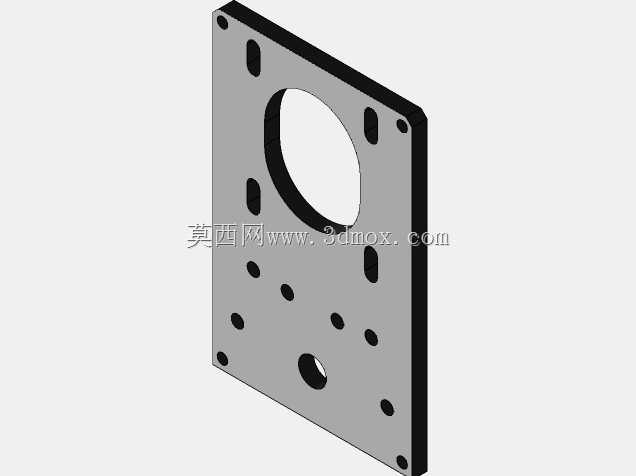

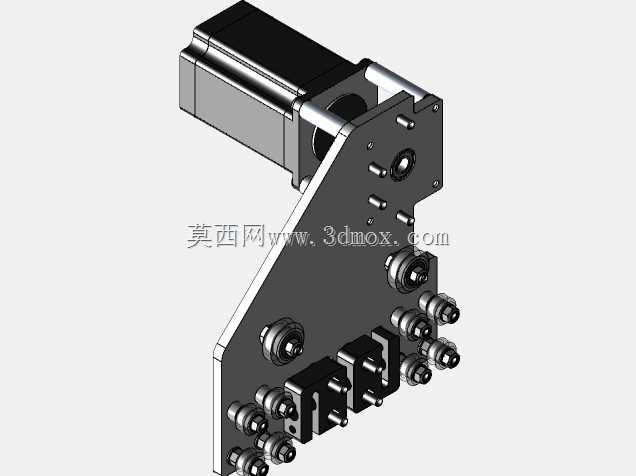

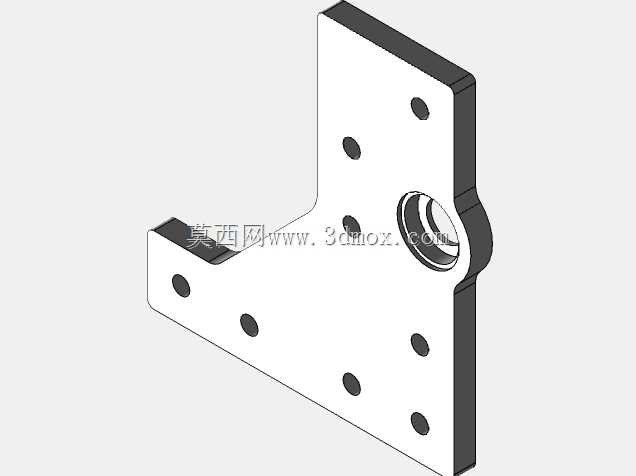

　　两侧的传动机构同步运行，避免龙门运动时出现偏摆卡滞的问题，长行程下也能保证运动精度。Z轴安装在X轴滑座上，采用丝杆传动搭配直线导轨的结构，可搭载主轴电机完成垂直方向的进给动作，满足不同厚度工件的加工深度需求。工作台采用平整的板材作为加工承载面，边缘预留了工件装夹的固定位，可适配压板、台钳等多种装夹工具，能固定亚克力、木材、软金属等多种材质的加工坯料。设备的驱动电机均安装在各轴的端部位置，电机轴与传动部件直接连接，减少了中间传动环节的间隙，运动响应速度更快。从安装边界来看，设备整体占地为矩形布局，各轴的运动行程均在机架轮廓范围内，不会出现运动部件超出机架外沿的情况，安装时只需预留机架底部的固定空间以及周边的操作维护空间即可，

　　不需要额外预留运动超程的避让区域。实际应用场景覆盖小型加工工坊、个人创客空间的小批量零件加工、工艺雕刻、板材切割等作业，可完成平面铣削、轮廓切割、表面雕刻等多种加工工序，对于小尺寸工件的精密加工作业适配性较强，铝型材搭建的机架也方便使用者根据自身加工需求对设备进行改装，比如更换更高功率的主轴、加装冷却系统、扩展工作台面等，不需要对整体机架进行大规模改动。各轴的限位部件可直接安装在铝型材的槽口内，位置调整灵活，能根据实际加工需求设定各轴的软、硬限位位置，避免运动超程造成设备损坏。走线均沿铝型材槽口布置，通过线槽固定，避免运动过程中线缆与运动部件发生干涉，长期运行也不会出现线缆磨损的问题。
