卧式自动进给钻削加工专用设备结构

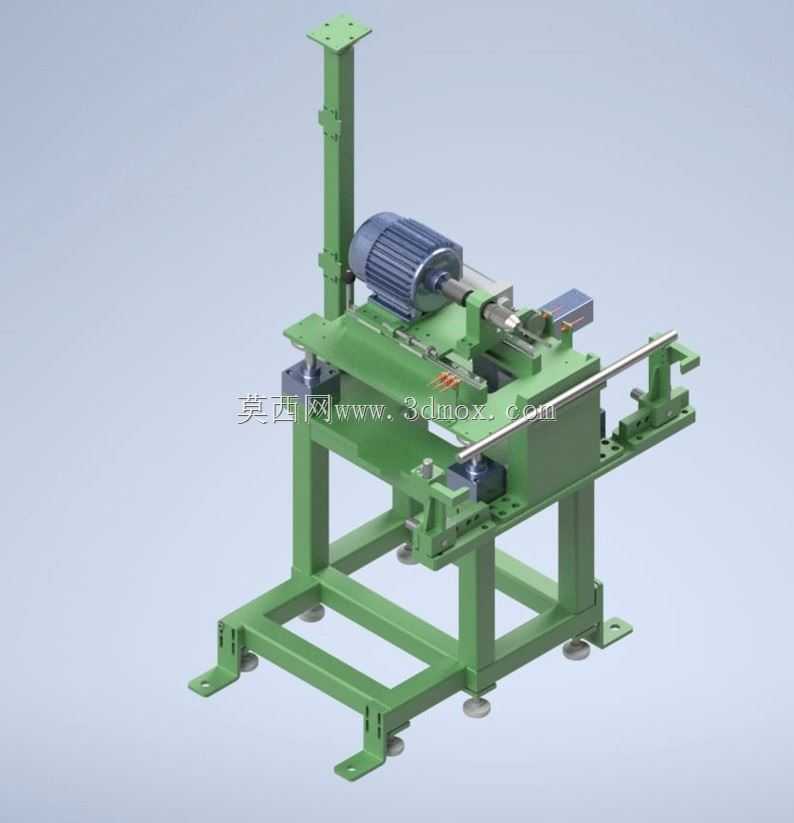

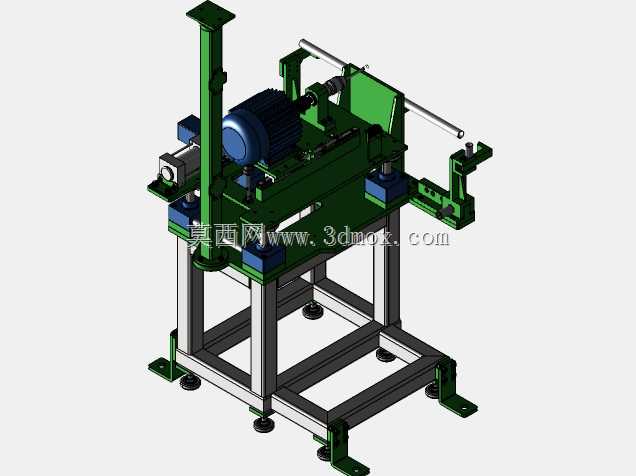

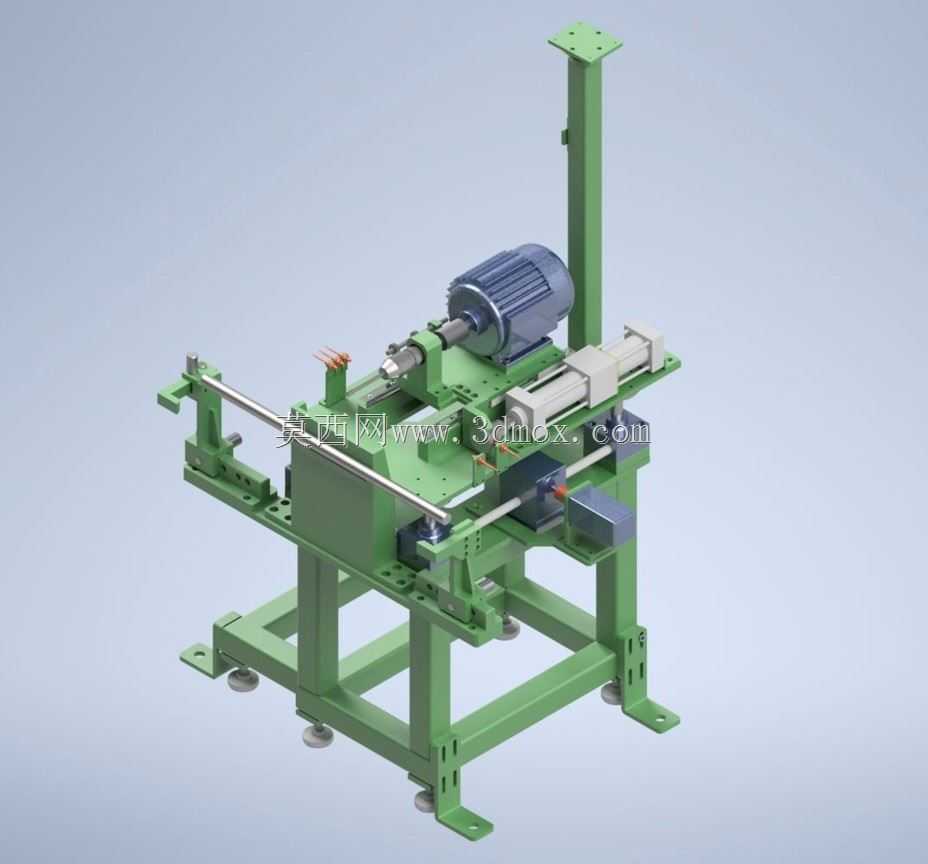

　　这款卧式布局的自动钻削设备，主要面向中小规格金属零部件的批量孔加工场景，常见于五金配件、汽车小结构件、型材类工件的生产线序间钻削工位，可替代人工手持台钻完成重复性进给钻削作业，降低操作工的劳动强度，同时保证同批次工件孔位的一致性。设备整体采用方管焊接成型的框架式机架，底部预留四个带安装孔的脚座，可直接通过膨胀螺栓固定在混凝土地面，也可搭配可调减震脚杯适配不平整的车间安装地面，机架整体重心偏低，钻削作业时的抗振性能表现稳定，不会因动力头高速运转产生明显的机架晃动。钻削动力头采用卧式安装布局，搭配标准三相异步电机通过皮带传动驱动主轴运转，动力头滑台搭载在直线导轨副上，可沿工件进给方向做平稳的直线往复运动，

　　进给行程可根据工件钻削深度需求调整限位挡块位置，适配不同深度的盲孔、通孔钻削加工。工件装夹工位设置在动力头正前方的工作台面上，配套的快速夹紧夹具可根据工件外形更换定位块，适配圆棒、方料、小型冲压件等多种形态的工件装夹，夹具定位面与主轴轴线的同轴度可通过侧边的调节螺钉微调，避免钻削时出现孔位偏斜、钻头崩损的问题。设备侧面设置有可调节高度的安装立柱，可按需加装冷却管路、检测传感器或者排屑导向装置，适配不同加工工况的扩展需求。整机的走线全部沿机架方管内部排布，外部无裸露的拖链与明线，避免车间加工时的铁屑、切削液飞溅造成线路破损，提升设备长期运行的可靠性。滑台的进给驱动采用气动推进搭配液压阻尼缓冲的结构，进给速度平稳无冲击，

　　钻削到设定深度后可自动快速退回，无需人工操作进给手柄，单工位可实现单人值守多台设备的作业模式，大幅提升批量加工的生产效率。设备的安装边界尺寸紧凑，不需要占用过大的车间场地，可直接嵌入现有生产线的工序节点，也可作为独立加工工位单独使用，机架底部预留的排屑空间可配套小型排屑装置，及时清理钻削产生的铁屑，避免铁屑堆积在导轨副表面造成滑动卡滞、导轨磨损加快的问题。主轴端可根据加工需求装夹不同规格的钻头、铰刀，完成钻削、铰孔等多道序的加工作业，适配多种孔径的加工需求。
