中小型数控机床用24工位BT40圆盘刀库结构

　　在中小型立式加工中心、数控铣床的布局设计中，刀库的选型与结构适配直接决定设备的加工节拍与工序覆盖能力，这款24工位BT40圆盘式自动换刀结构，正是针对行程在800mm以内的中小型数控设备开发的核心功能部件。从实际应用场景来看，这类刀库普遍适配单主轴数控铣、钻攻中心类设备，可覆盖常规零件加工过程中铣削、钻孔、镗孔、攻丝等多工序的刀具自动切换需求，无需人工干预换刀流程，能将单工序辅助换刀时间压缩到数秒级别，大幅提升批量零件加工的连续作业效率。

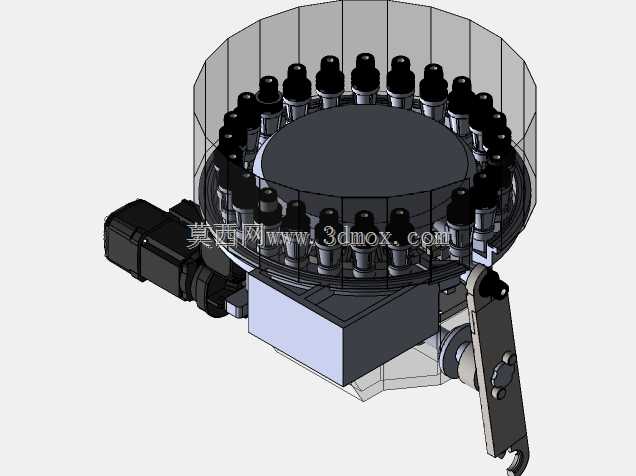

　　从功能特性上看，该刀库采用圆盘回转式储刀布局，24个BT40规格刀柄位沿圆周均匀排布，刀套采用带定位锥面的结构设计，可保证刀柄放置后的重复定位精度，避免换刀过程中刀柄偏摆引发的掉刀、撞机风险。驱动侧采用伺服电机搭配减速机构的传动方案，可精准控制刀盘回转角度，实现目标刀位的快速定位，相比传统凸轮槽式刀库，该结构的刀位调整更灵活，可根据实际加工需求自定义换刀逻辑，适配不同控制系统的信号对接要求。换刀臂采用双爪对称结构，可同时抓取主轴上的待换刀具和刀库上的目标刀具，通过回转、伸缩动作完成刀具交换，动作行程经过优化，可在较小的运动空间内完成整套换刀动作，减少对机床加工区域的空间占用。

　　从设计思路层面，该结构在建模阶段充分考虑了安装边界的适配性，整体采用侧挂式安装布局，刀盘外侧设置半透明防护围罩，可阻挡加工过程中飞溅的切屑、切削液进入刀库内部，避免刀套、传动机构被切屑卡滞。安装基座采用一体化铸铁结构设计，可直接固定在机床立柱侧面，安装面的定位销孔、螺栓孔位均按照通用中小型机床的安装标准设计，无需对机床主体进行大规模改造即可完成适配。刀库的整体外轮廓尺寸经过紧凑化优化，回转直径控制在合理范围内，不会超出机床立柱的侧面边界，避免与机床的钣金护罩、排屑机构产生运动干涉。刀位的排布间距经过反复校核，可容纳最大直径不超过常规BT40刀柄适配刀具的尺寸范围，相邻刀位之间留有足够的安全间隙，避免大直径刀具在回转过程中发生碰撞。

　　在结构细节上，该刀库的换刀臂设置有机械锁紧机构，在刀具抓取到位后可自动锁死刀柄拉钉，即使在突发断电的情况下也不会出现刀具脱落的问题，提升设备运行的安全性。传动部位设置有润滑注油通道，可定期对回转齿轮、轴承部位加注润滑脂，延长部件的使用寿命。整体建模过程中对所有运动部件的行程进行了干涉检查，模拟了刀盘回转、换刀臂伸缩回转的全流程动作，确保各部件在运动过程中无硬接触、无卡滞点，可直接用于后续的工程图输出、结构受力仿真以及实际生产装配参考。
