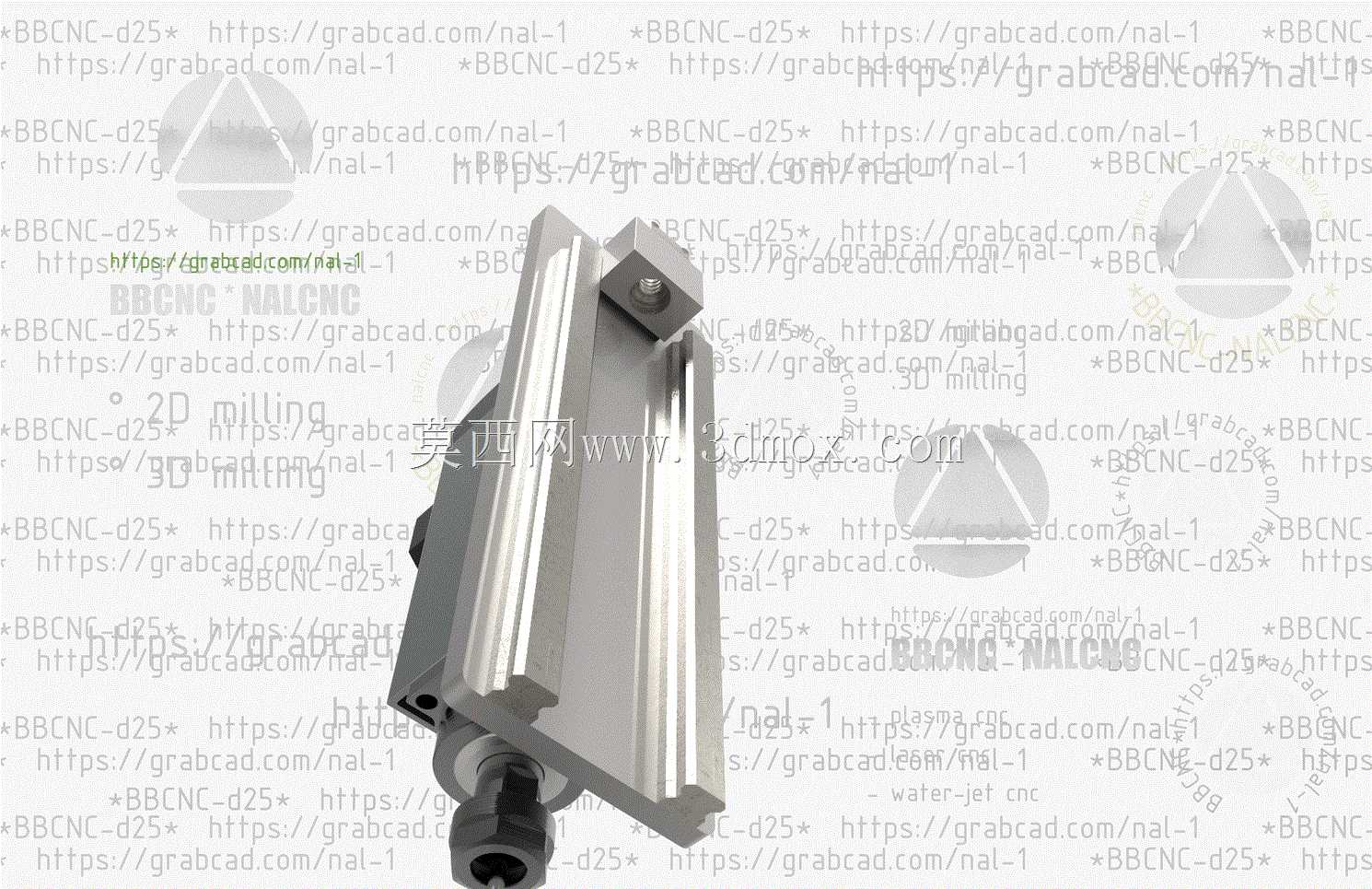

优化型数控系统加工模块hgr20导轨配套结构

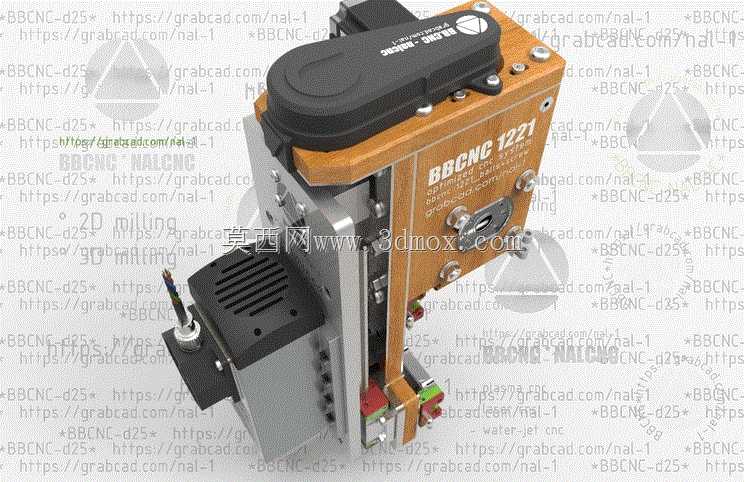

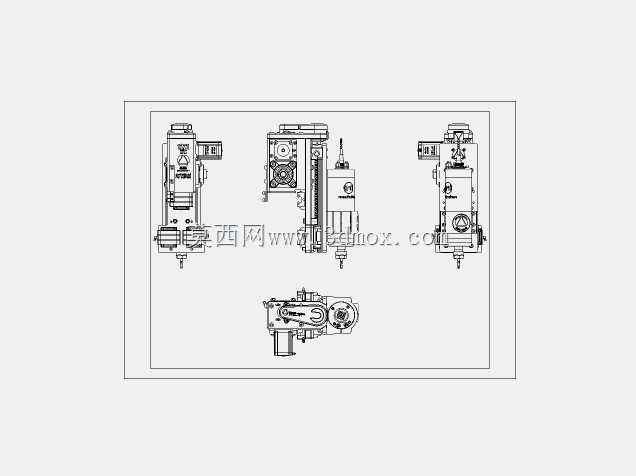

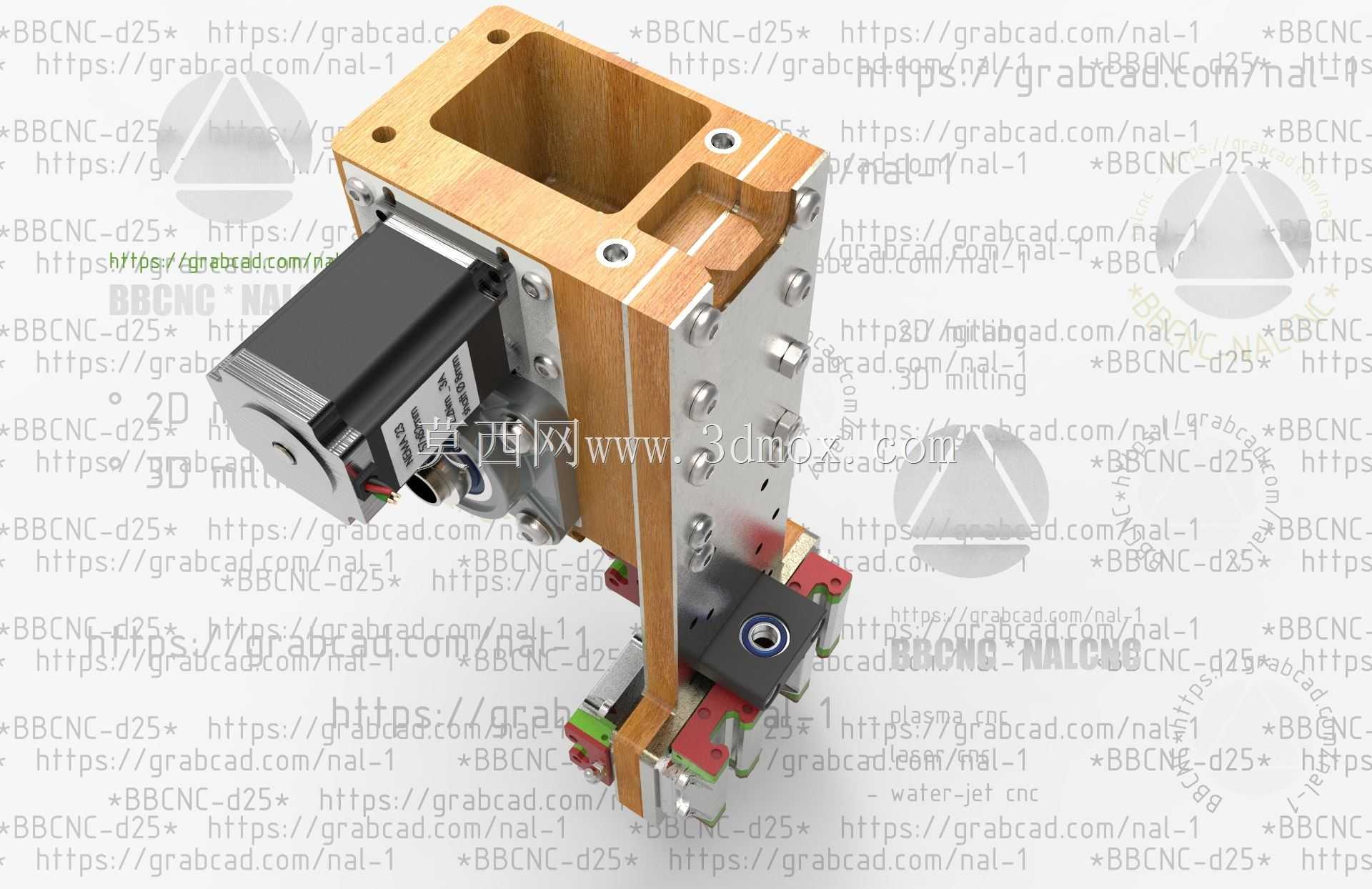

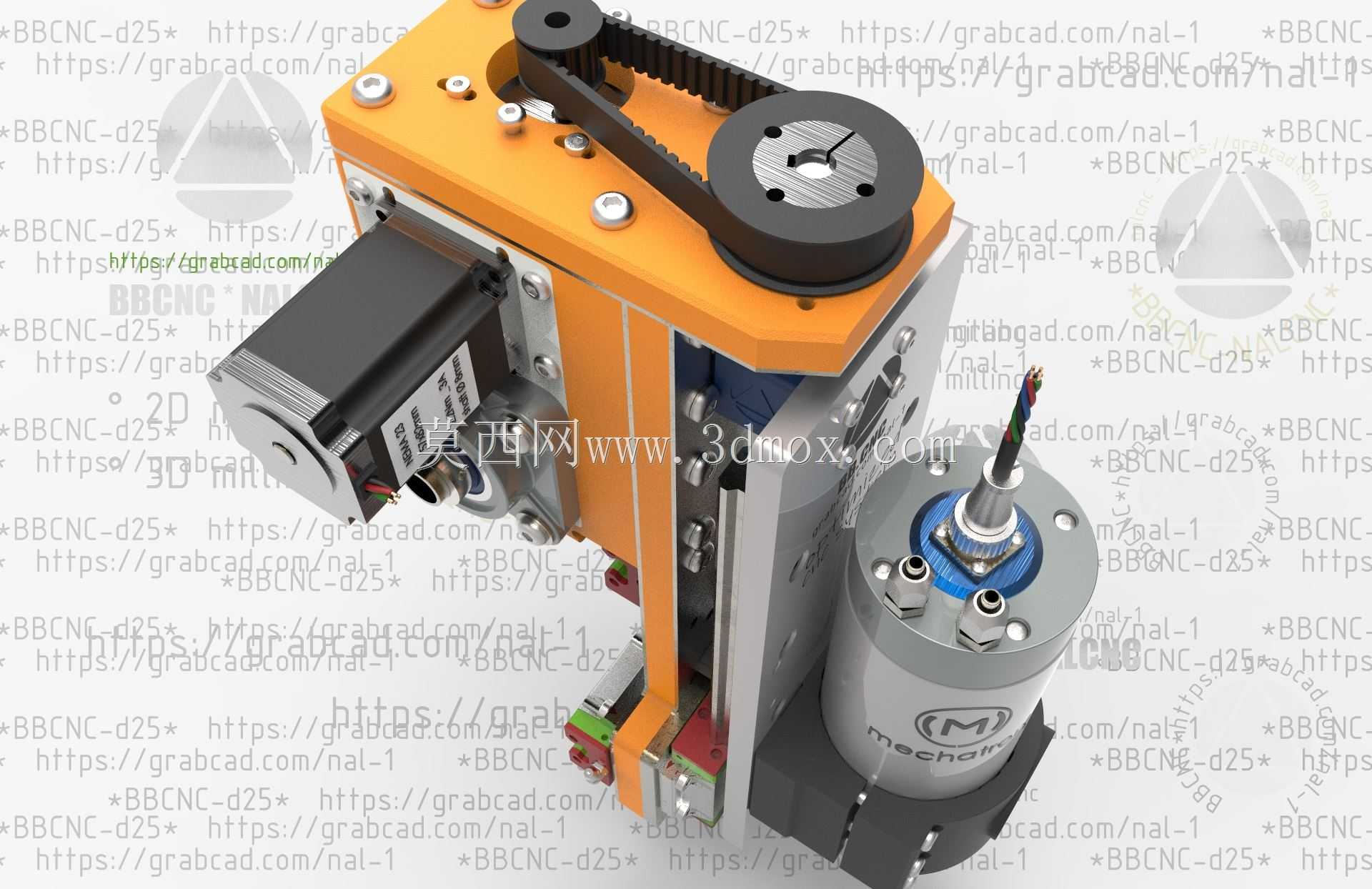

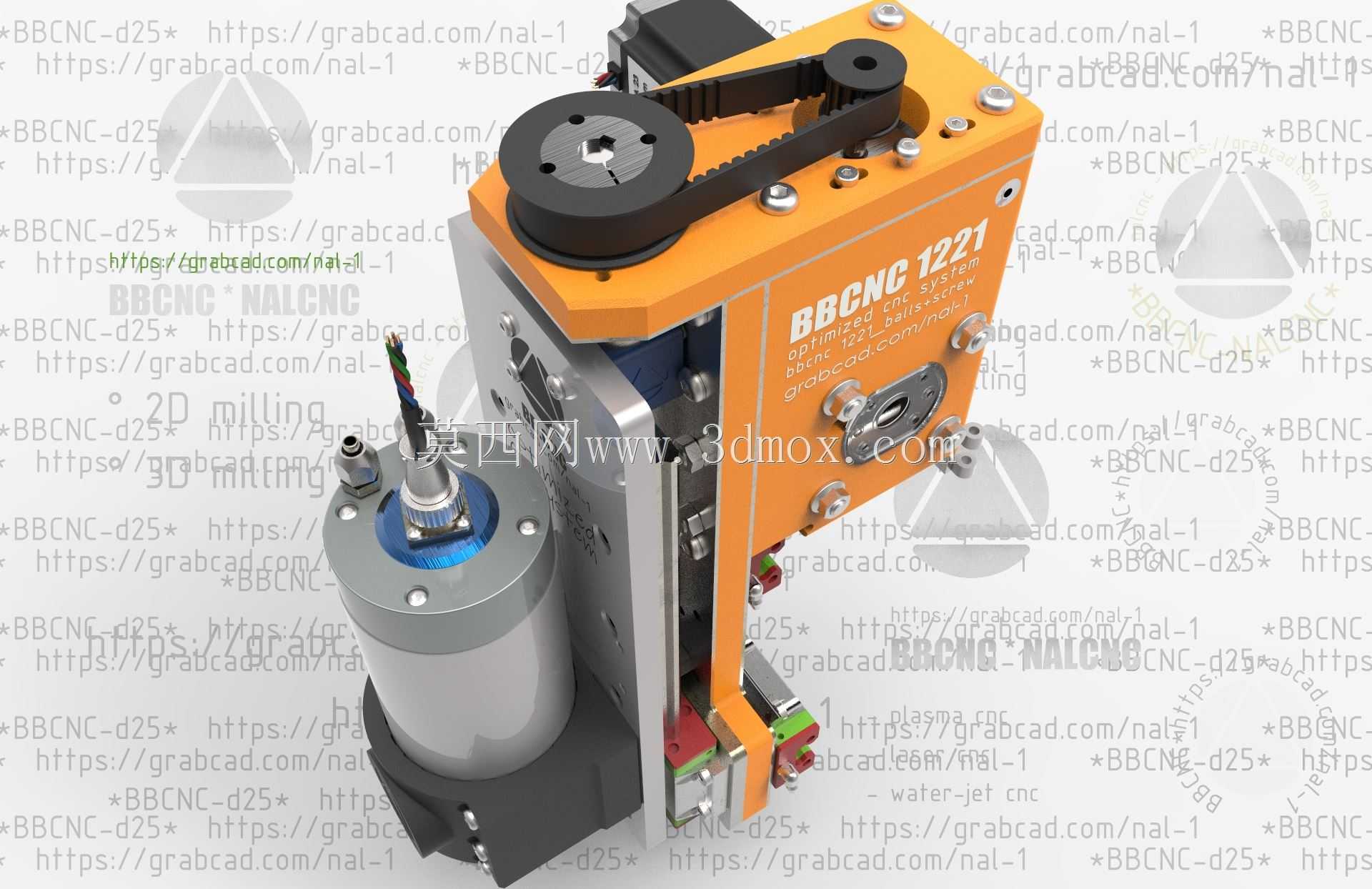

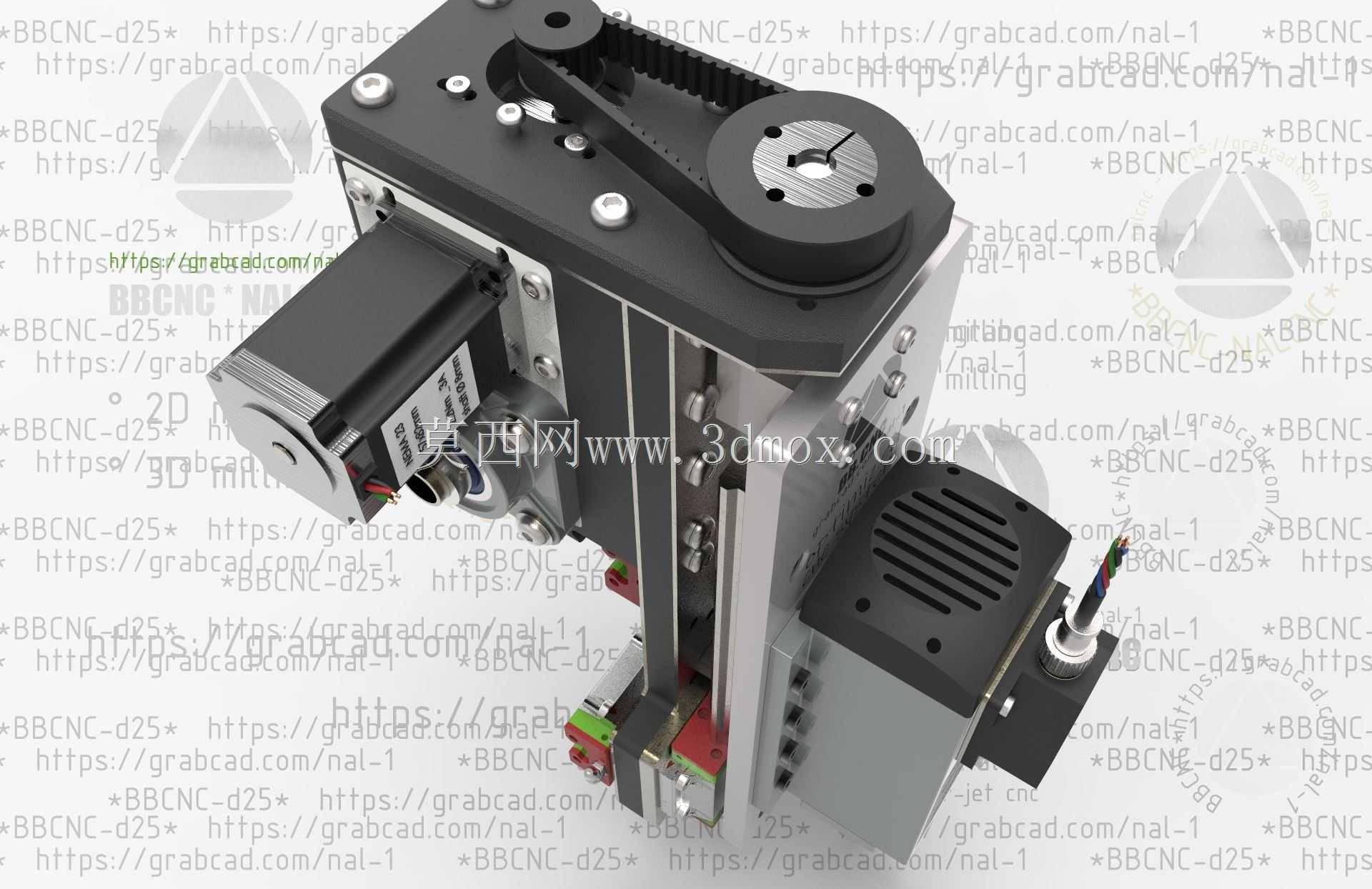

　　该加工模块属于小型数控加工设备的核心执行单元，主要面向桌面级数控加工、小型零件精密铣削、教学实训数控装置搭建等场景，可独立作为单轴加工执行端，也可与同系列其余两个标准模块组合，搭建完整的三轴数控加工设备，适配非金属软材、轻金属薄板的小负荷切削加工需求。模块集成了hgr20规格直线导轨作为运动导向基准，配套sfu1610型号滚珠丝杠完成进给传动，导向副与传动副的安装基准做了一体化集成设计，省去了用户自行拼接导轨、丝杠安装座的同轴度调校环节，安装面的平面度、导轨与丝杠的平行度公差在出厂结构设计阶段就做了约束，装配时仅需将模块整体固定在设备基座对应安装位，即可完成运动轴的基础搭建。从结构布局来看，驱动电机采用侧装平行布局，

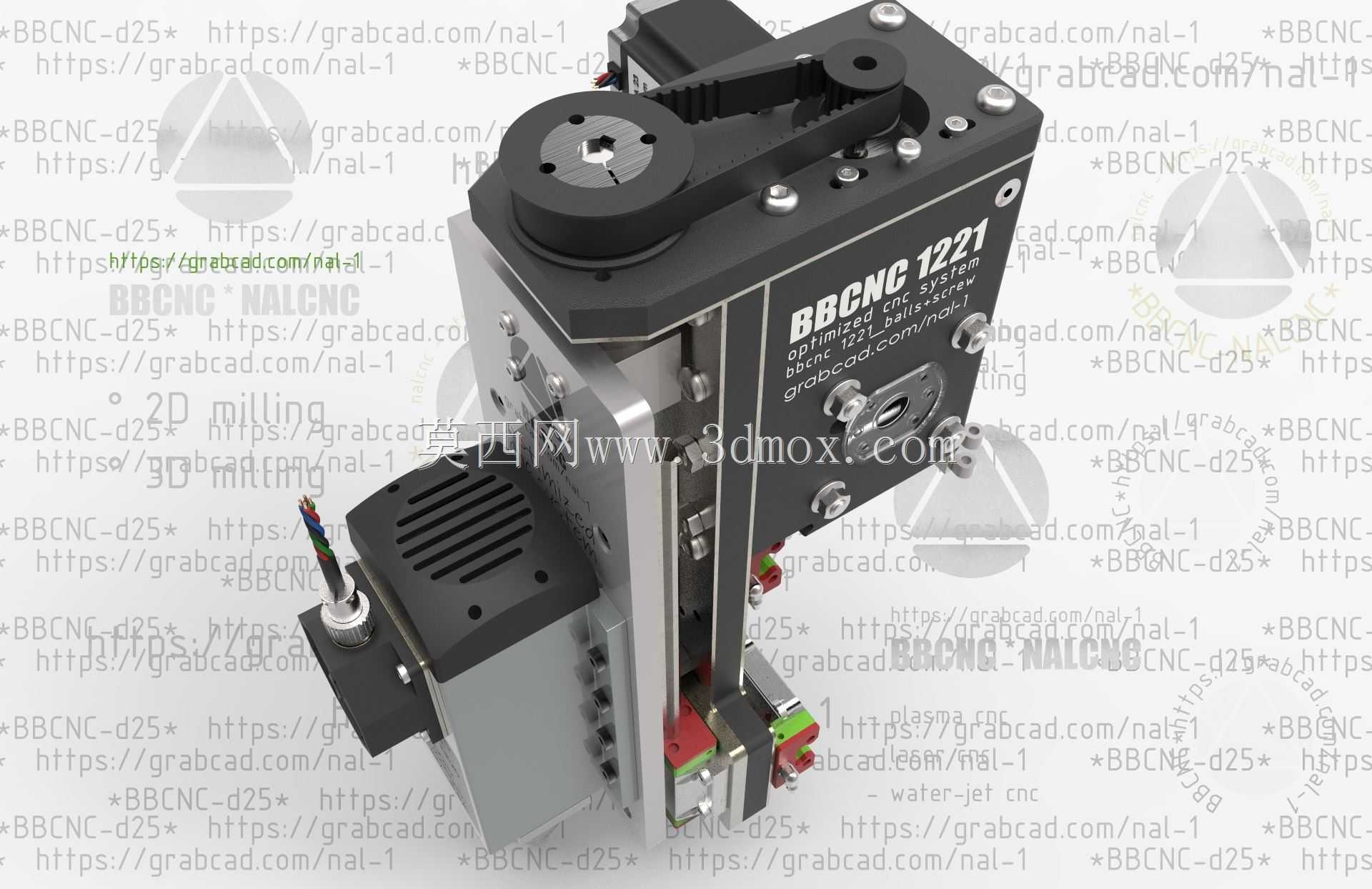

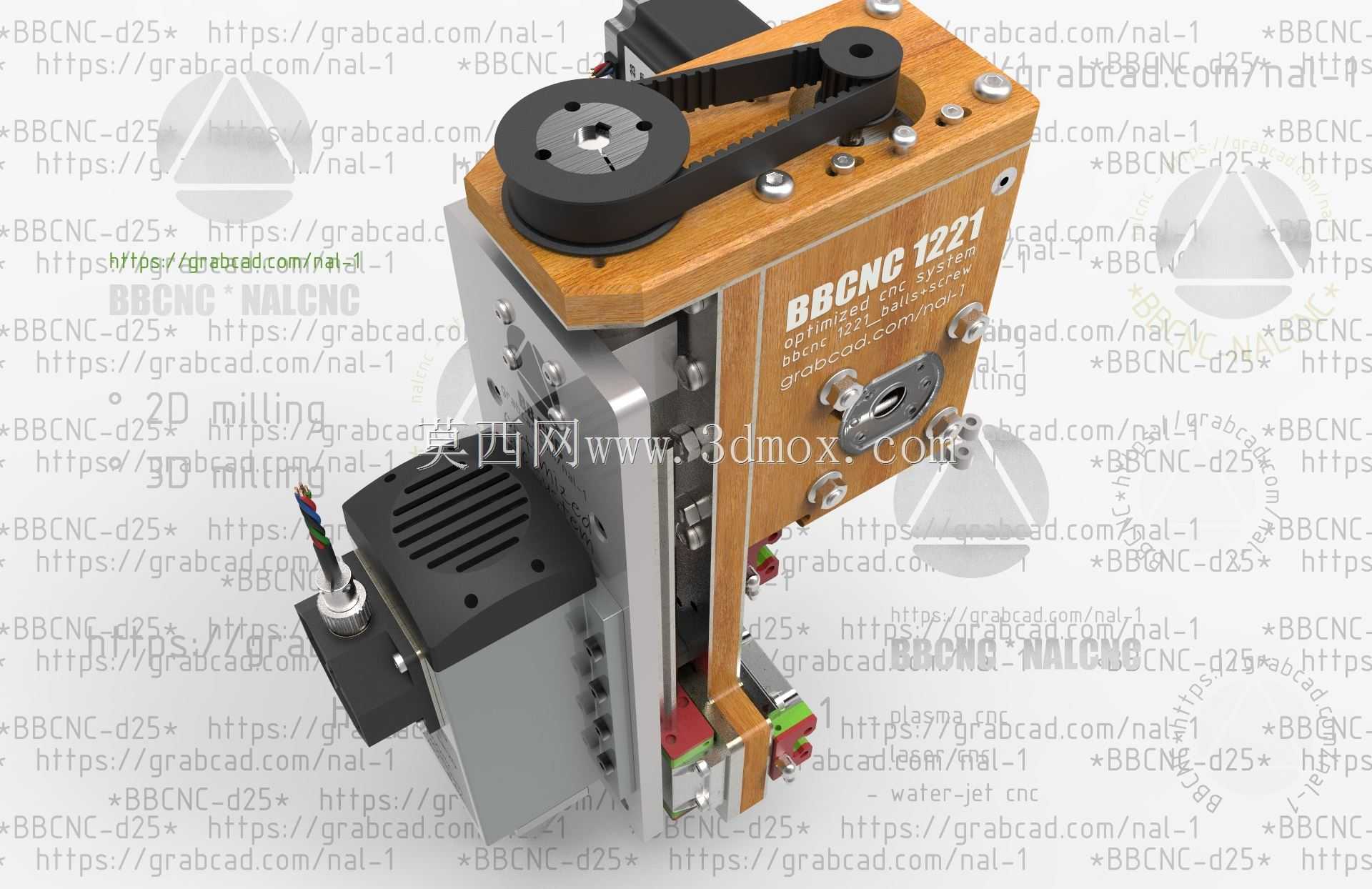

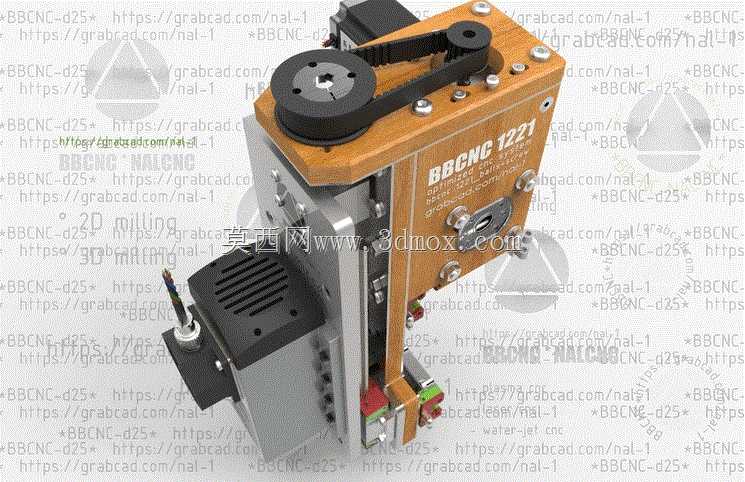

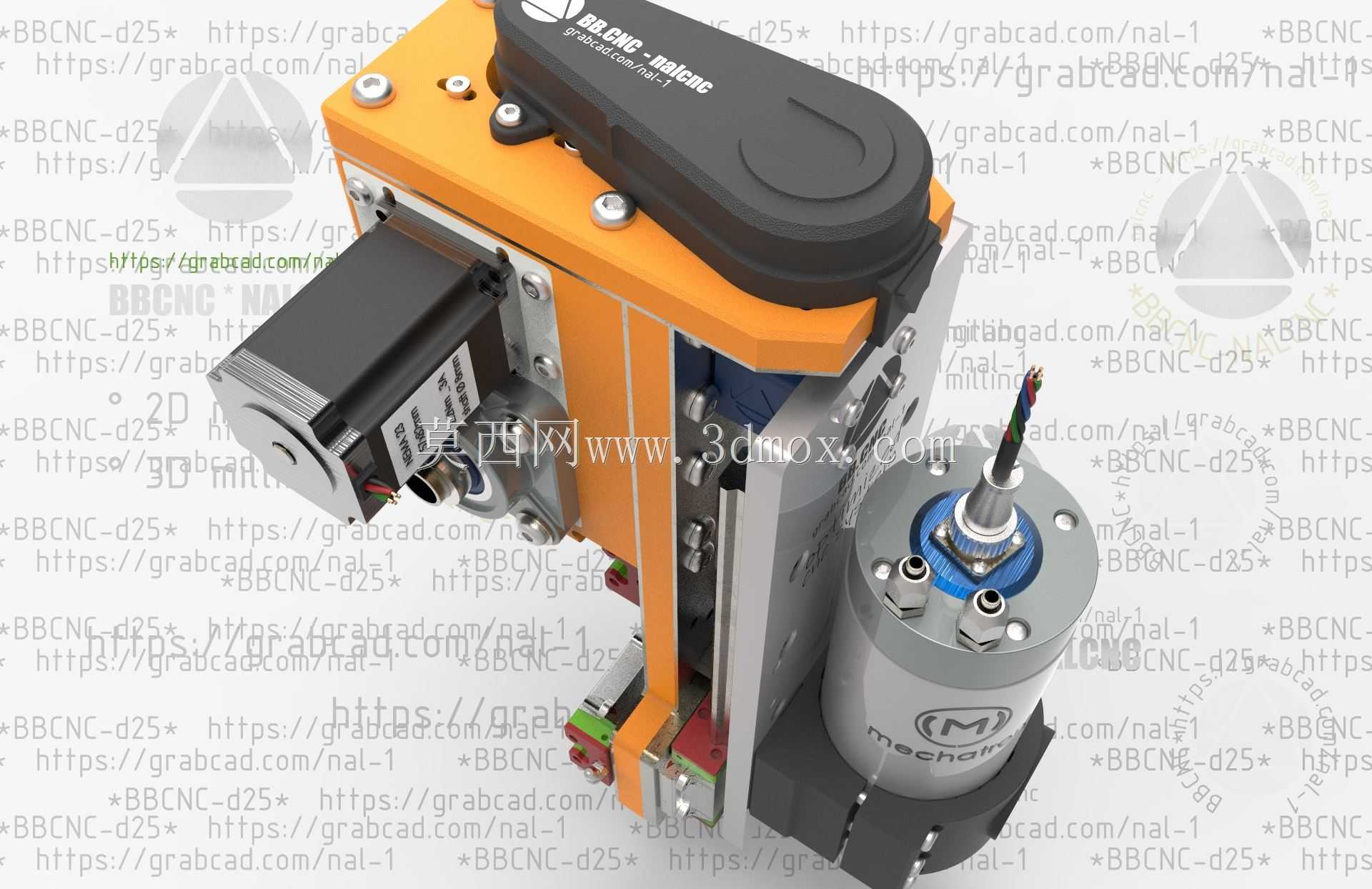

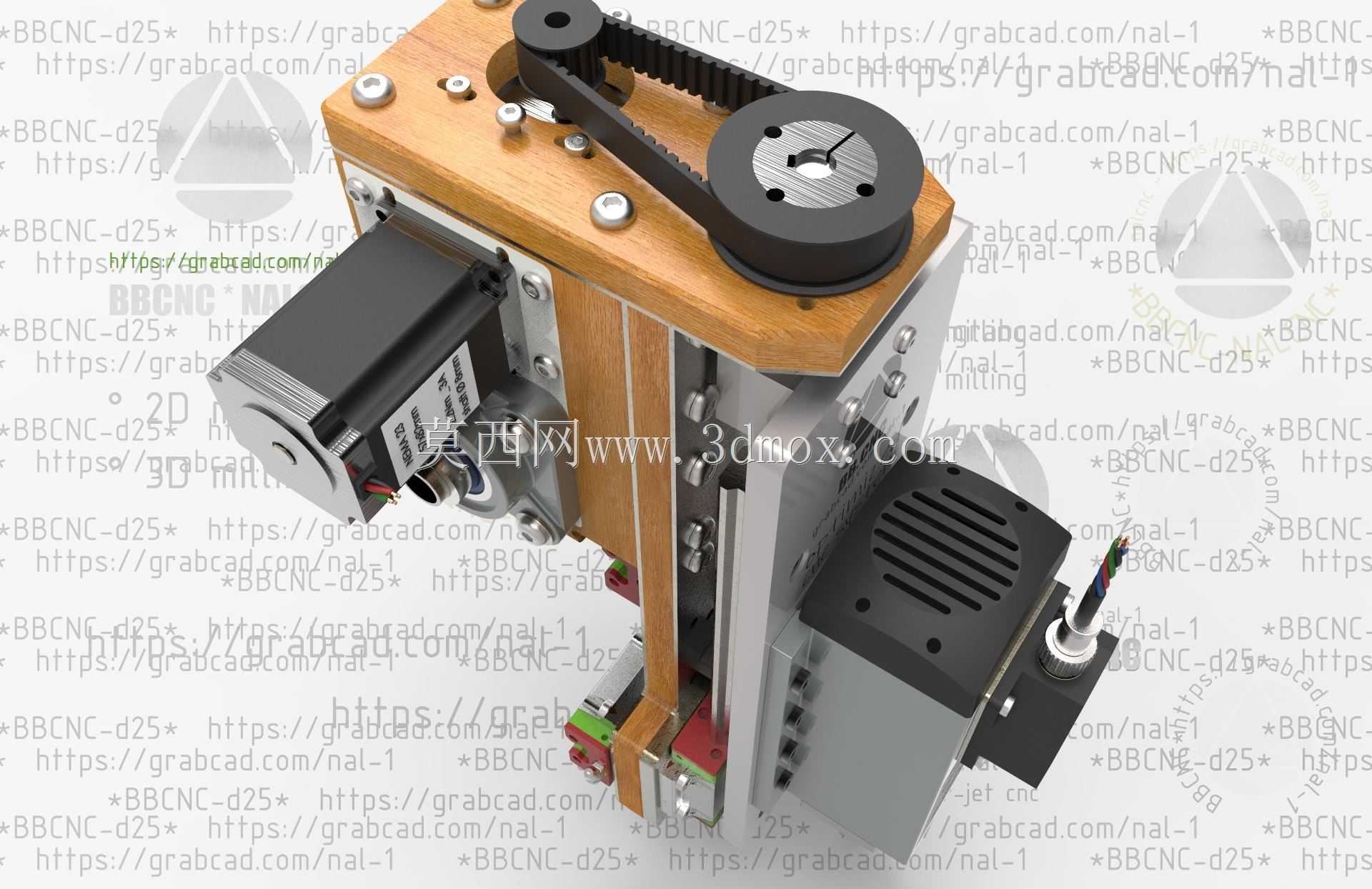

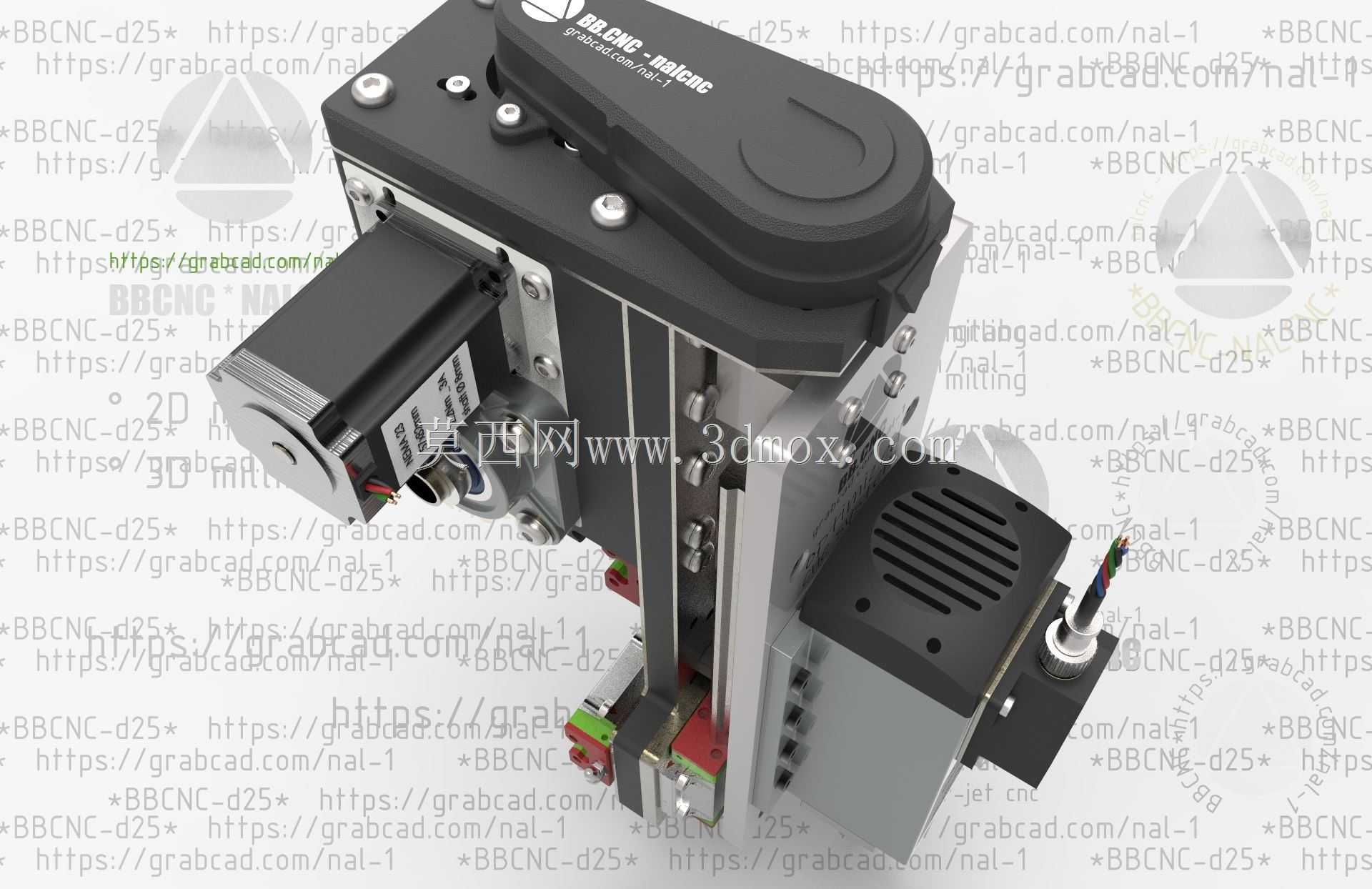

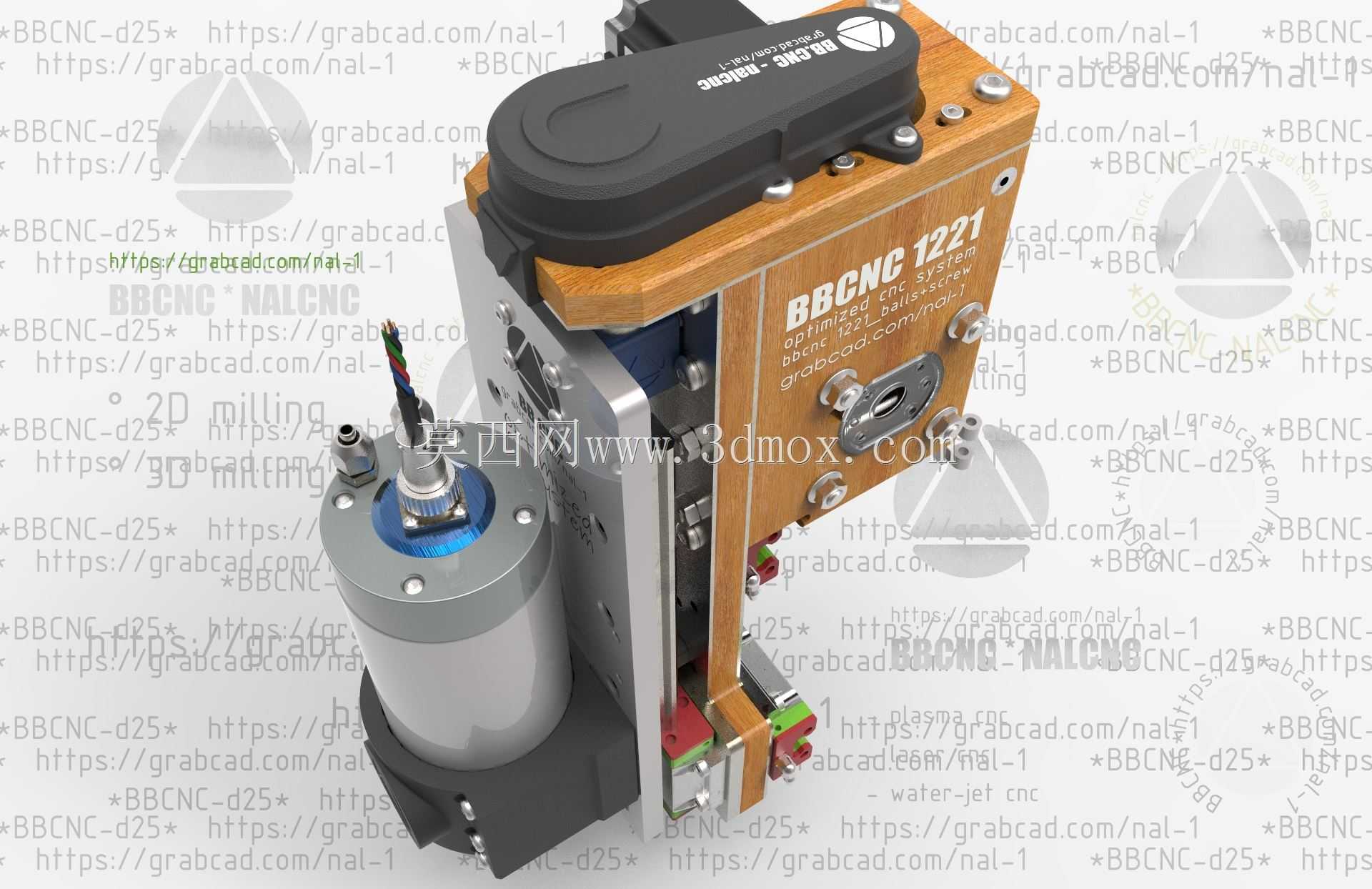

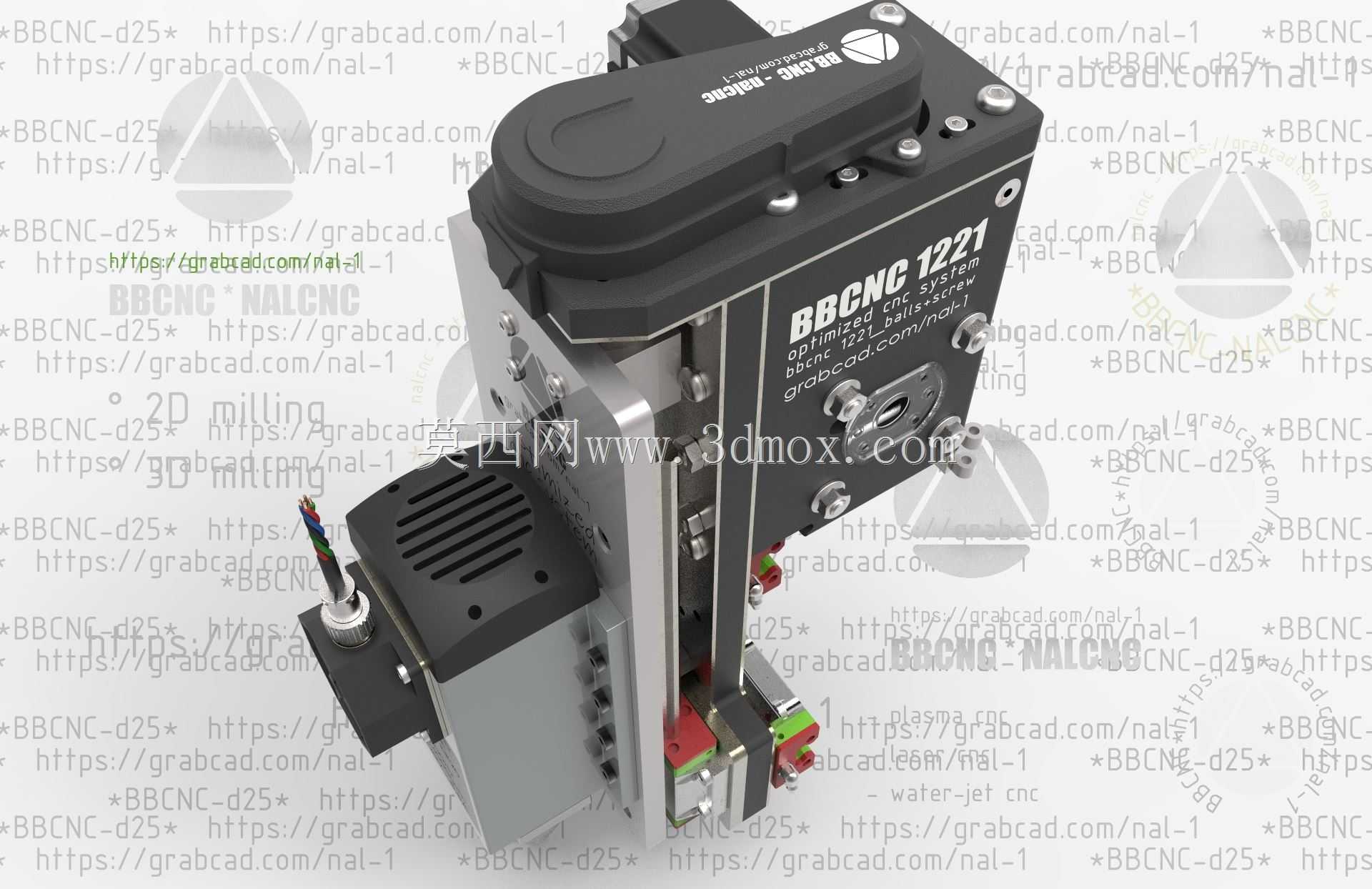

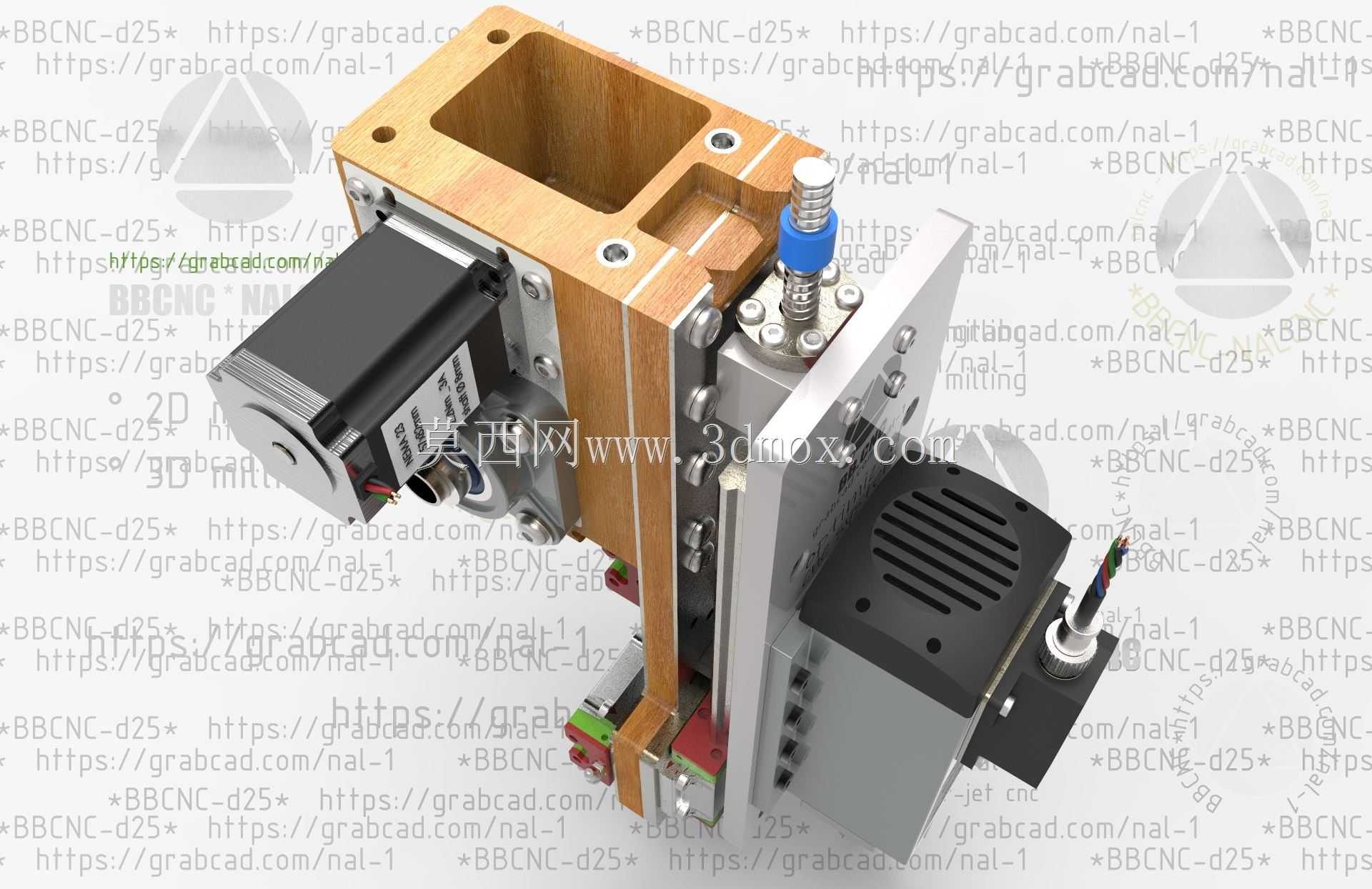

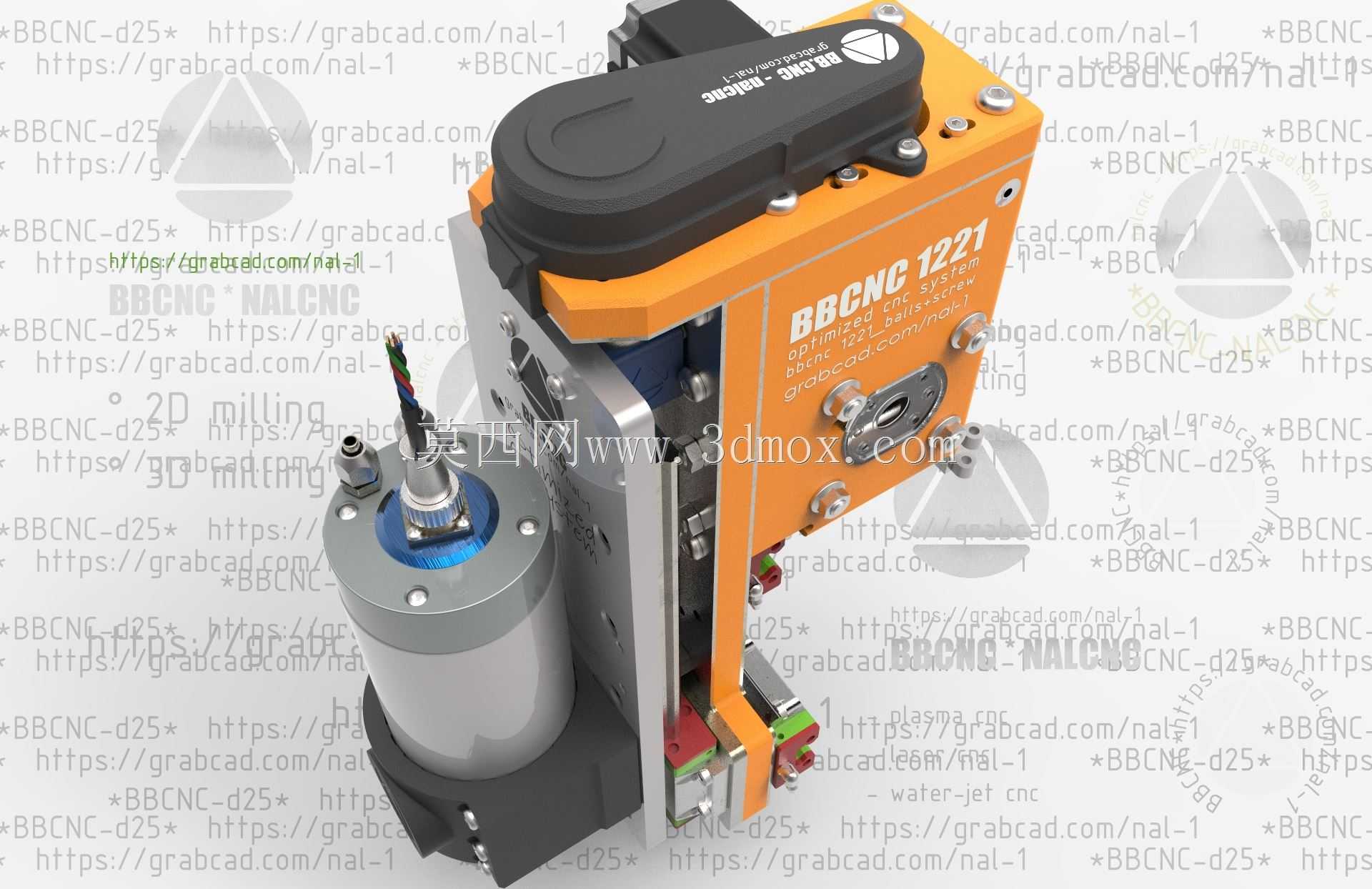

　　通过同步带轮组件将动力传递至滚珠丝杠输入端，这种布局相比直连电机的结构能有效压缩模块的轴向安装尺寸，在有限的安装空间内最大化保留有效加工行程，同时同步带传动可起到缓冲吸振的作用，降低切削过程中负载波动对电机输出轴的冲击。模块的滑台安装面预留了标准间距的螺纹孔阵列，可直接适配通用工装夹具、小型主轴安装座的固定需求，无需额外加工转接板。主轴安装位采用同轴定位结构设计，保证主轴轴线与滑台运动方向的垂直度，避免加工过程中出现侧壁让刀、孔位倾斜的问题。在安装边界上，模块的整体外轮廓做了规整化处理，各方向的突出部件均控制在安装基准面的投影范围内，多模块拼接时不会出现结构干涉，相邻模块的连接位预留了定位销孔，拼接时可通过定位销快速完成位置校准，

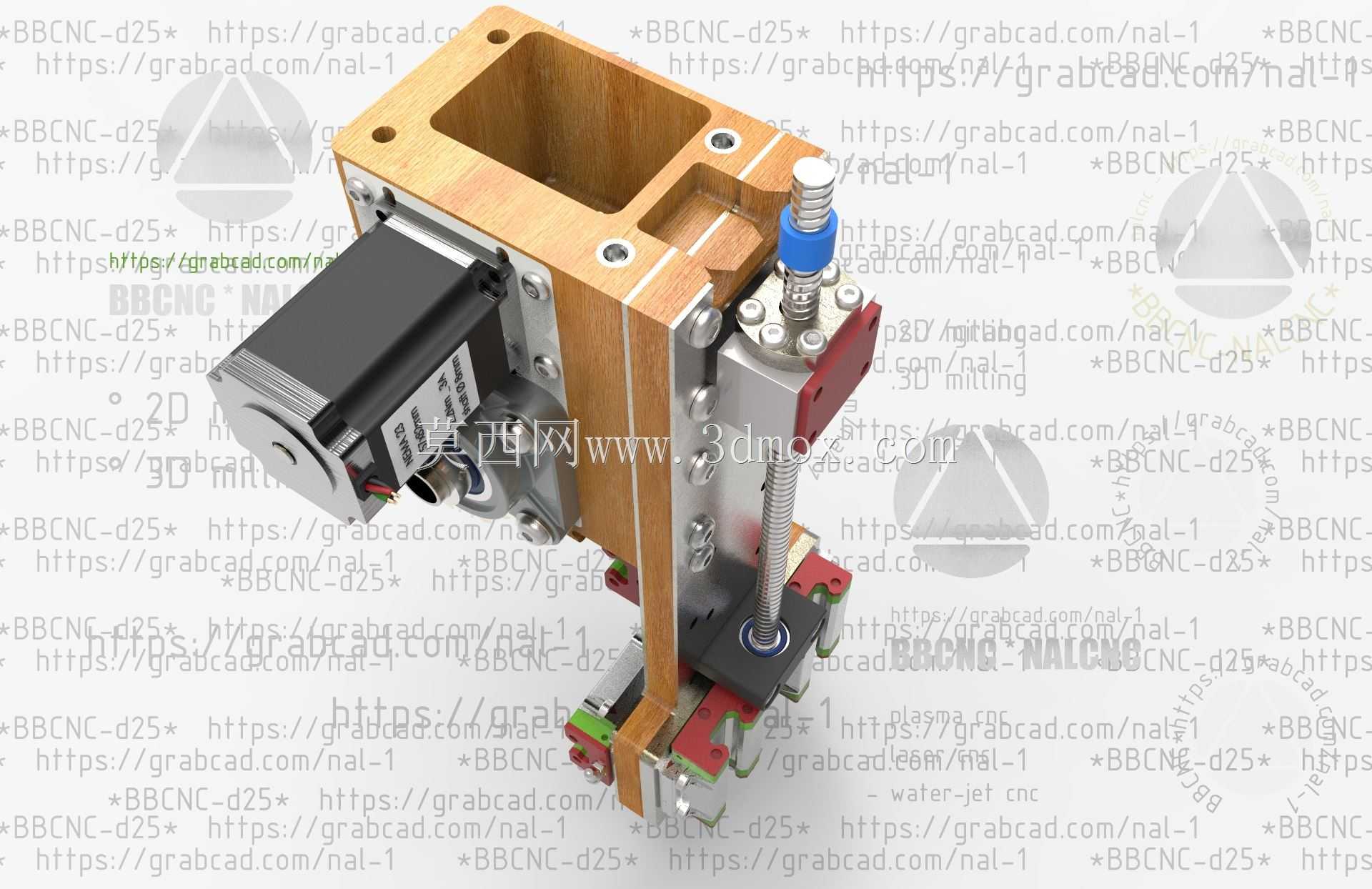

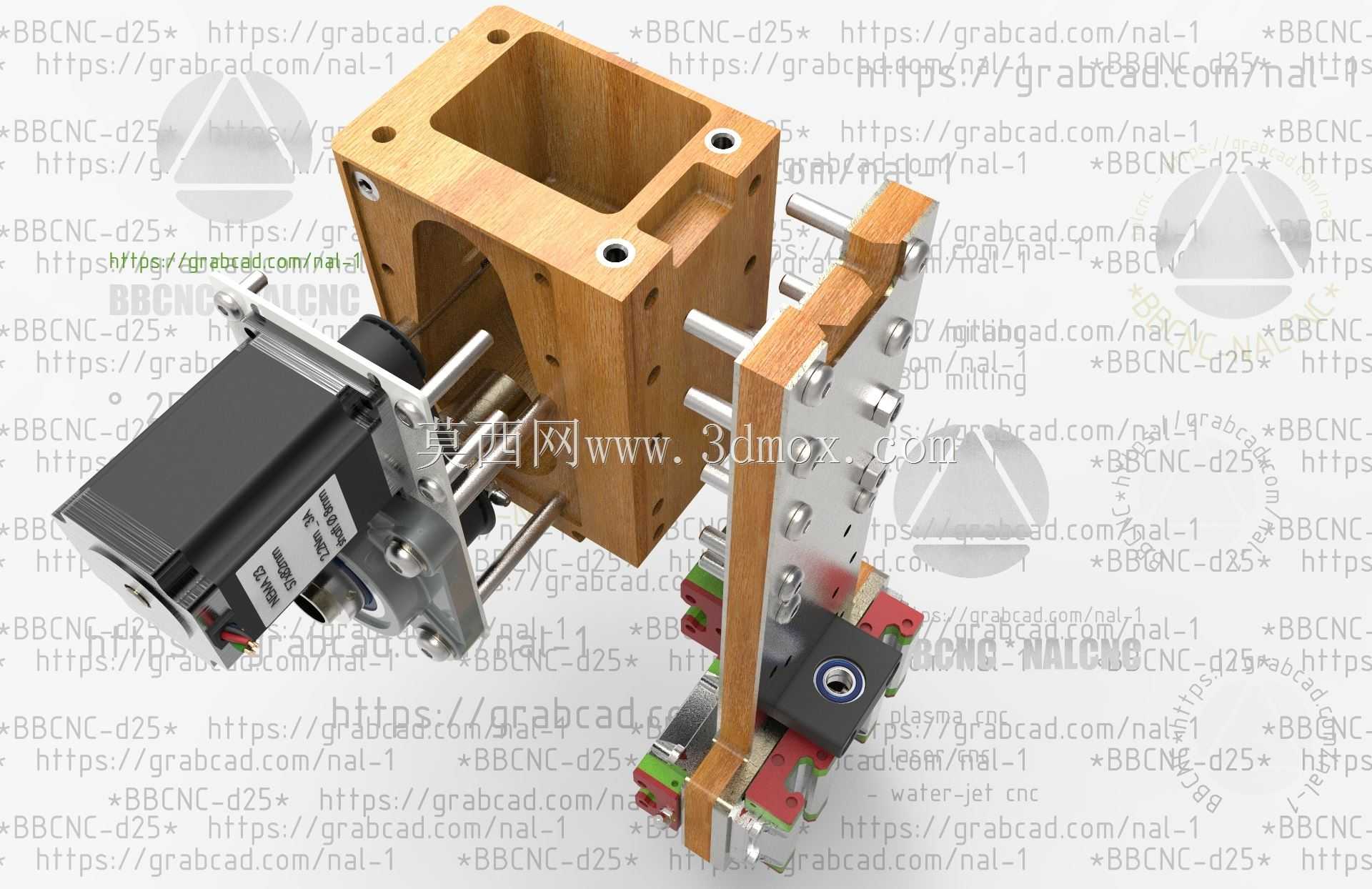

　　降低整机装配的调校难度。传动部分的丝杠支撑端采用固定-支撑的安装方式，固定侧配置成对角接触轴承承受轴向切削负载，支撑侧采用深沟球轴承做径向定位，兼顾传动刚性与高速进给时的运转平顺性，导轨滑块采用预紧安装配置，可消除运动间隙，保证小进给量切削时的运动精度。模块的走线位置预留了专用的走线槽空间，动力线、传感器线可沿模块侧边的走线位布置，避免运动过程中线缆与传动部件发生剐蹭，提升设备运行的可靠性。
