仿生扑翼飞行扑动传动机构三维设计

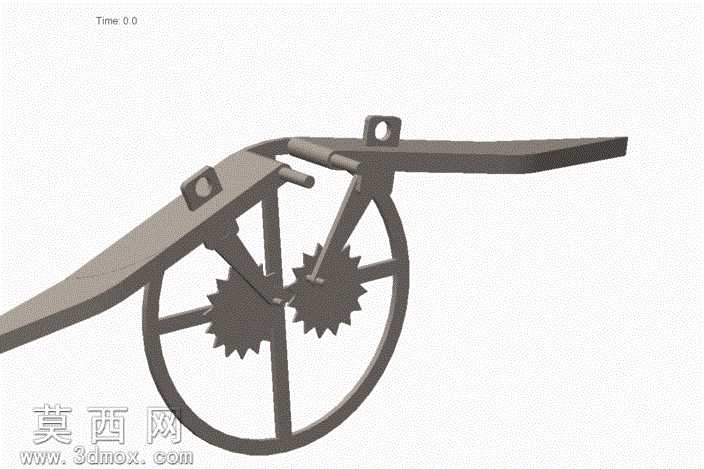

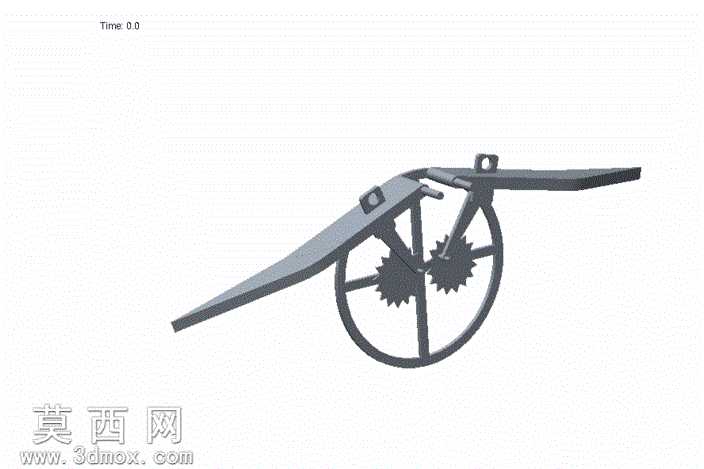

本作品为仿生扑翼飞行装置的核心扑动传动机构三维模型，建模过程参考真实扑翼飞行器的运动逻辑，以PTC Creo Parametric完成全参数化建模，所有零件尺寸经过运动干涉校验，可直接用于运动仿真验证。模型整体采用对称式布局，核心传动单元为同轴布置的两个啮合齿轮，齿轮参数经过模数、齿数匹配计算，可将输入的旋转运动转化为两侧翼臂的周期性上下扑动动作，还原鸟类、蝙蝠等飞行动物的扑翼运动轨迹。两侧翼臂采用流线型长条结构设计，与齿轮输出端通过铰接结构连接，铰接位置预留合理的转动间隙，避免运动过程中出现卡滞；翼臂根部设置有连接挂点，可用于后续加装翼面蒙皮或驱动连杆，拓展完整扑翼机的装配需求。中心轮架采用辐条式支撑结构，在保证整体结构强度的前提下尽可能降低机构自重，适配扑翼飞行器对轻量化的设计要求。建模过程中对所有传动配合面做了公差预留，齿轮齿面经过参数化修形，可模拟真实齿轮传动的啮合状态，避免仿真过程中出现穿模问题；材质设置上整体赋予哑光深灰色金属材质，还原轻质航空铝合金的视觉质感，渲染阶段采用均匀漫反射光源，清晰展示机构的零件层次与装配关系，无多余光影干扰结构观察。设计思路围绕仿生扑翼的核心运动需求展开，摒弃冗余的复杂传动结构，采用最简的齿轮-连杆组合实现扑动动作输出，既保证了传动效率，也降低了后续实物加工的装配难度，可作为小型载人扑翼机、微型仿生扑翼无人机的核心传动单元参考，也可用于机械原理课程中连杆齿轮组合传动的教学演示案例，帮助理解旋转运动到往复摆动的转化逻辑。
