多类型参数化齿轮组三维建模作品

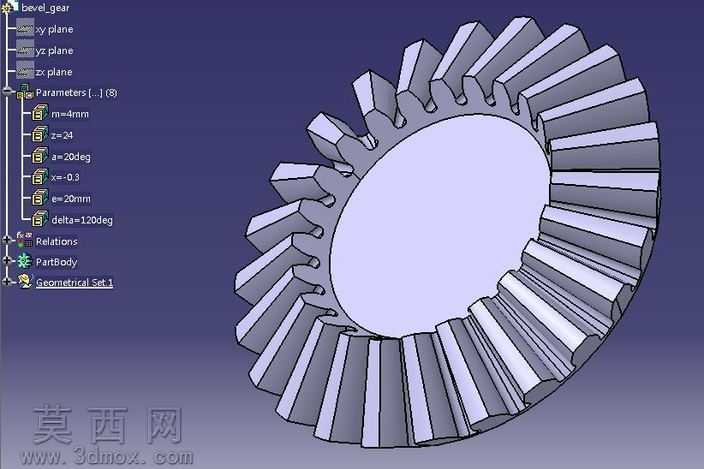

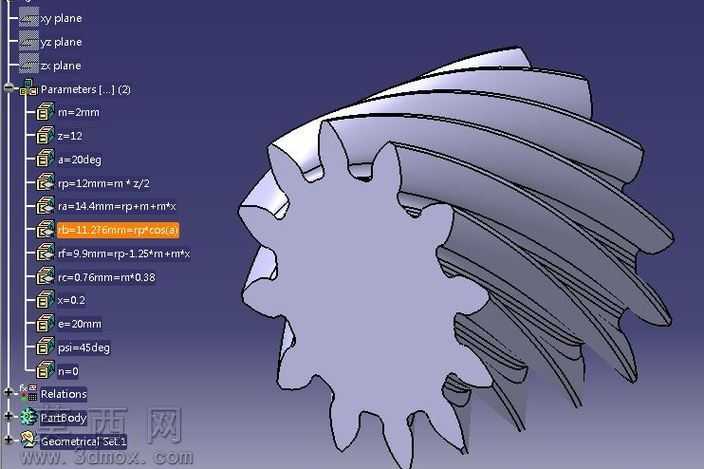

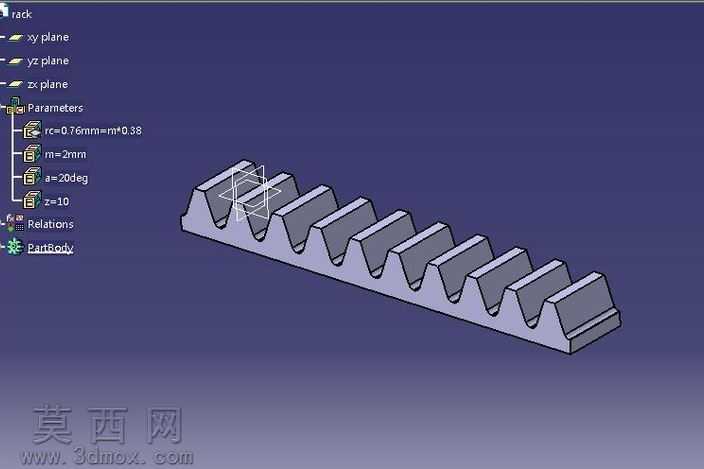

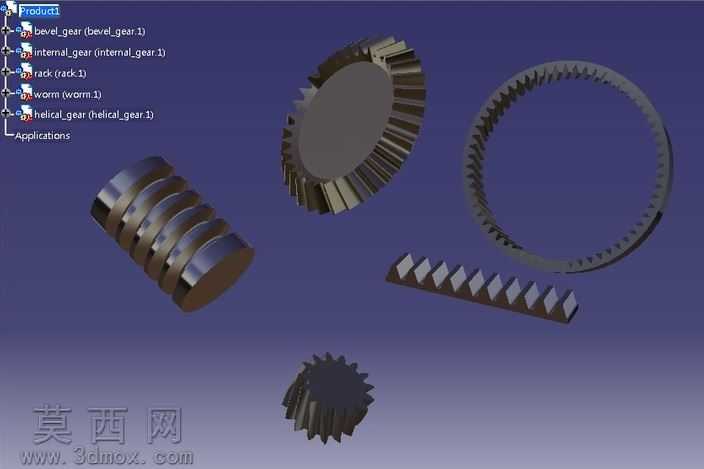

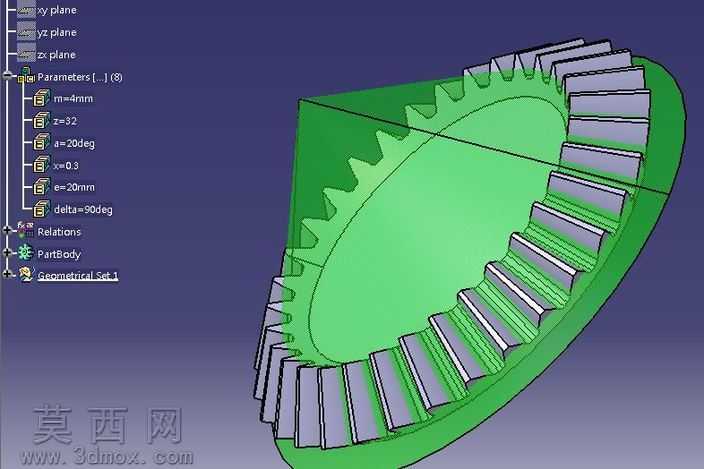

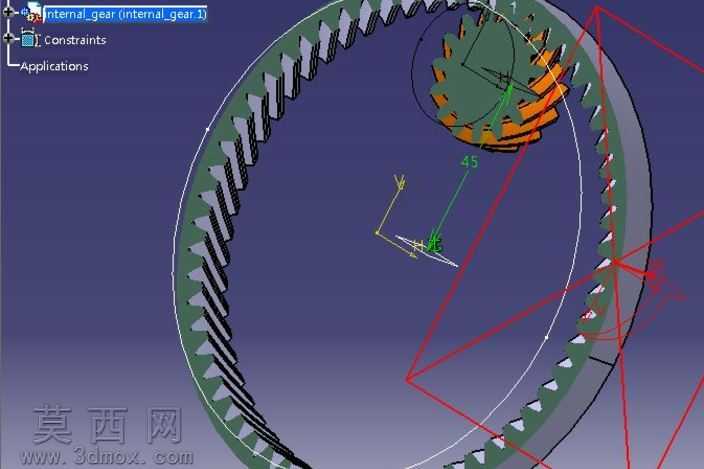

本套齿轮组模型采用参数化建模思路完成，在三维建模环境中针对不同传动场景的齿轮类型分别搭建特征结构，覆盖锥齿轮、内齿圈、蜗杆、斜齿轮、直齿条等多类常用传动齿轮构件，可通过参数调整快速修改模数、齿数、压力角、齿宽等核心设计参数，适配不同的传动设计需求。建模过程中严格遵循机械设计中齿轮的齿廓生成规范，针对不同齿轮的啮合特性分别处理齿形细节：锥齿轮按照分锥角、齿顶锥角、齿根锥角的参数关系构建渐开线齿面，保证锥齿轮传动的啮合贴合度；内齿圈采用内齿渐开线生成逻辑，精准控制齿顶圆、齿根圆与齿廓的衔接过渡，避免内啮合传动的干涉问题；蜗杆部分按照圆柱蜗杆的齿面螺旋升角参数构建螺旋齿结构，匹配对应蜗轮的啮合传动参数；斜齿轮通过螺旋角参数控制齿向的倾斜角度，还原斜齿轮传动平稳、承载能力强的结构特点；直齿条则按照齿距、齿高参数构建均匀排布的直齿结构，可与直齿轮配合实现旋转运动与直线运动的转换。模型渲染阶段采用金属质感材质模拟工业齿轮的钢材表面特性，通过环境光与方向光的搭配打光，清晰呈现各齿轮的齿形轮廓、齿面细节与结构层次，不同类型的齿轮在视图中独立排布，左侧特征树清晰标注各构件的命名与层级关系，方便设计人员快速识别不同零件。整套模型的结构设计兼顾了参数可调性与工程实用性，各齿轮的关键尺寸符合通用机械传动的设计标准，可直接用于传动机构的方案演示、啮合原理教学、虚拟装配验证等场景，参数化的建模逻辑也支持设计人员根据实际项目的传动比、载荷、安装空间等需求快速调整齿轮参数，无需从零开始重建模型，大幅提升传动部件的设计效率。
