四旋翼小型航拍作业无人机结构设计

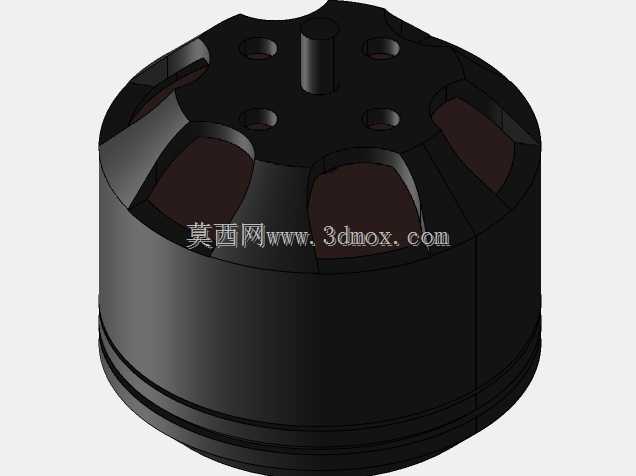

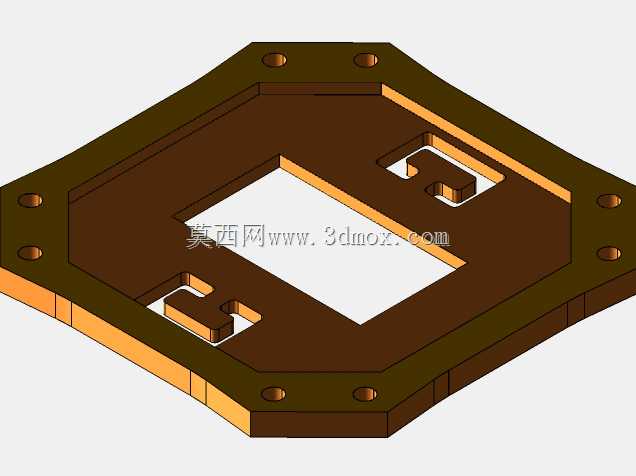

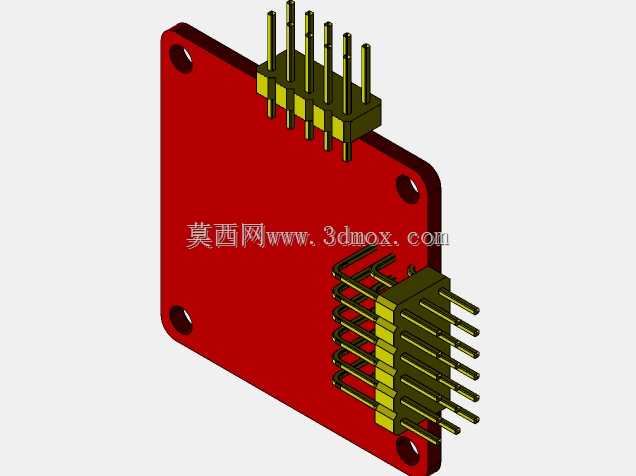

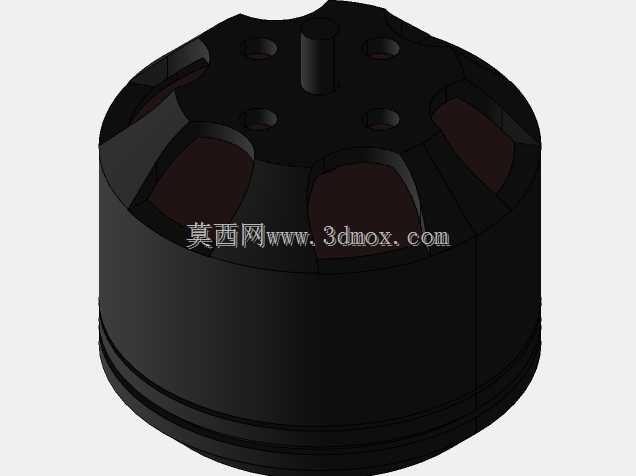

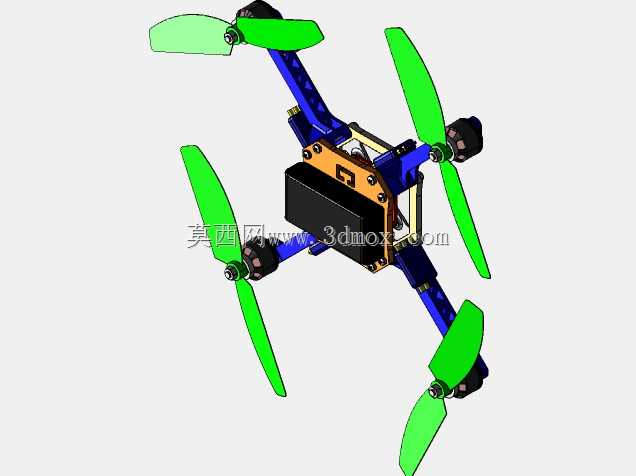

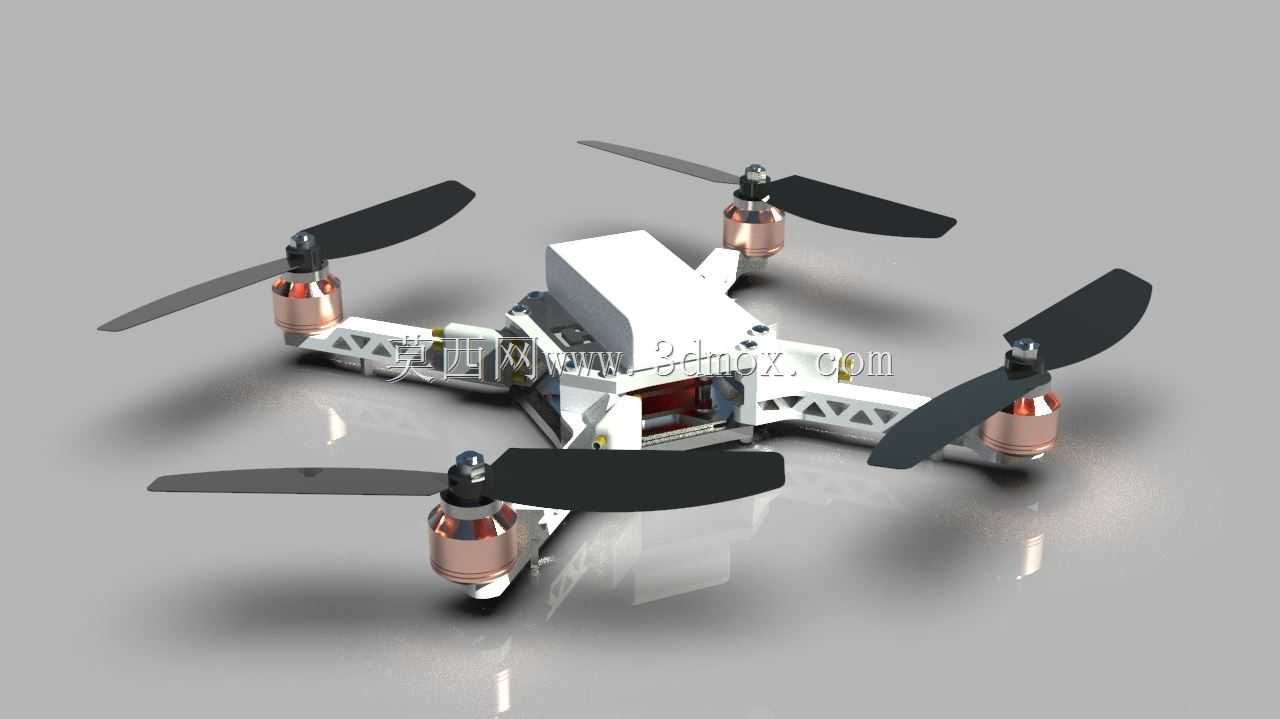

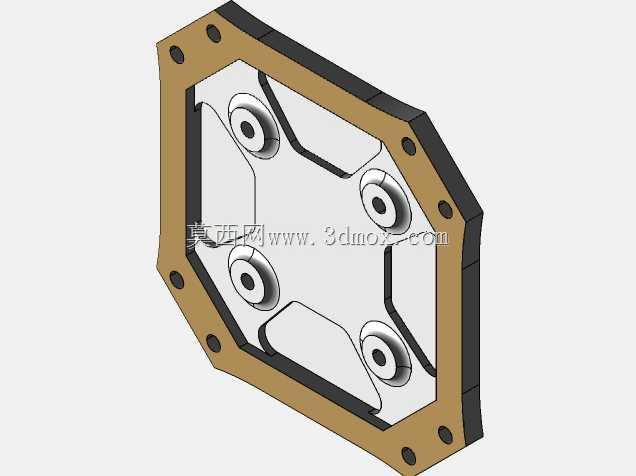

　　这款四旋翼飞行器的结构设计围绕低空作业场景的实际需求展开，在结构布局上采用了X型机架构型，四个旋翼支臂采用等长对称设计，能够保证飞行过程中动力输出的力矩平衡，支臂与中心主机舱采用快拆式连接结构，方便日常收纳与故障部件更换，支臂末端预留的电机安装座适配标准规格的无刷电机，安装孔位采用通用间距设计，可兼容多数同级别动力组件，无需额外打孔改件。中心主机舱采用分层式布局，上层预留飞控模块、GPS模块的安装位，安装平面做了平整化处理，能够保证传感器安装基准面的水平度，避免安装偏差带来的姿态解算误差；中层设置电池仓，仓体尺寸匹配常规规格的锂聚合物电池，仓内设置防滑挡条与绑带固定位，可避免飞行过程中电池移位带来的重心偏移；下层预留任务载荷安装位，

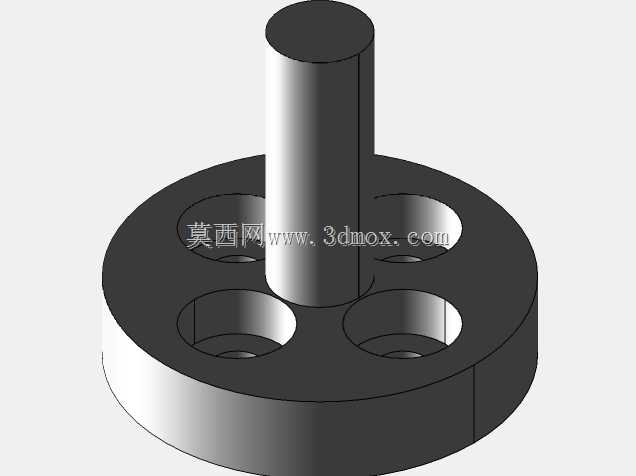

　　可挂载小型航拍相机、植保喷洒模块或者环境监测传感器，挂载接口采用标准快装板结构，切换不同作业载荷时无需重新调试整机重心。机臂部分采用镂空桁架结构设计，在保证结构强度满足飞行载荷要求的前提下，尽可能降低机身自重，提升续航表现，所有受力连接位置都做了加厚处理，能够抵消降落时的冲击载荷，避免硬着陆带来的结构断裂。旋翼部分采用两叶螺旋桨设计，桨叶与电机轴的连接采用快拆桨座，更换桨叶时无需额外工具，桨叶的转动平面与机臂上表面预留足够安全间隙，避免大机动飞行时桨叶触碰机臂结构。整机的重心设计严格控制在中心轴位置，所有电子元件的安装位都围绕重心对称分布，能够降低飞控系统的姿态修正负担，提升飞行稳定性。起落架采用轻量化支脚设计，

　　支脚高度预留足够的任务载荷安装空间，降落时可起到缓冲作用，避免机身底部挂载的设备直接触地受损。从实际应用场景来看，这款结构可适配低空航拍测绘、小范围植保作业、园区巡检、应急场景空中侦查等多种用途，结构设计上充分考虑了不同场景下的改装兼容性，预留了足够的扩展安装孔位，使用者可根据实际作业需求加装对应的功能模块，无需对主体机架进行大规模修改。机架的所有外露结构都做了圆角处理，避免组装和飞行过程中尖锐边角带来的安全隐患，走线槽沿机臂内部预留，可将电调、电机的连接线规整收纳在机架内部，既降低飞行过程中的风阻，也能避免线材外露被桨叶缠绕的风险。
