直列四缸引擎活塞曲柄连杆装配结构

项目分类:发动机 发布时间:2024-09-22 ID:773913
  • 直列四缸引擎活塞曲柄连杆装配结构
  • 直列四缸引擎活塞曲柄连杆装配结构
  • 直列四缸引擎活塞曲柄连杆装配结构
  • 直列四缸引擎活塞曲柄连杆装配结构
  • 直列四缸引擎活塞曲柄连杆装配结构
  • 直列四缸引擎活塞曲柄连杆装配结构
  • 直列四缸引擎活塞曲柄连杆装配结构

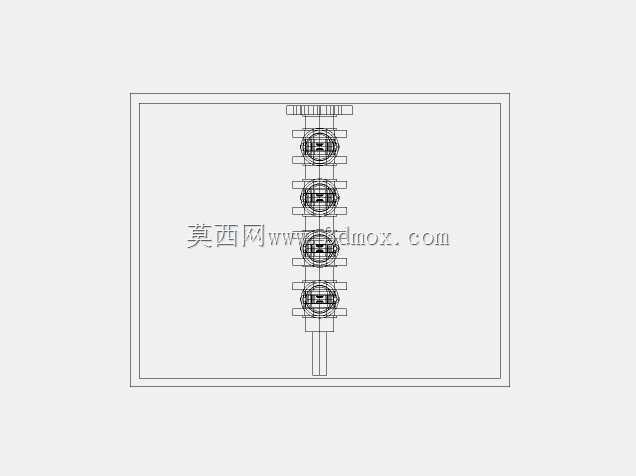

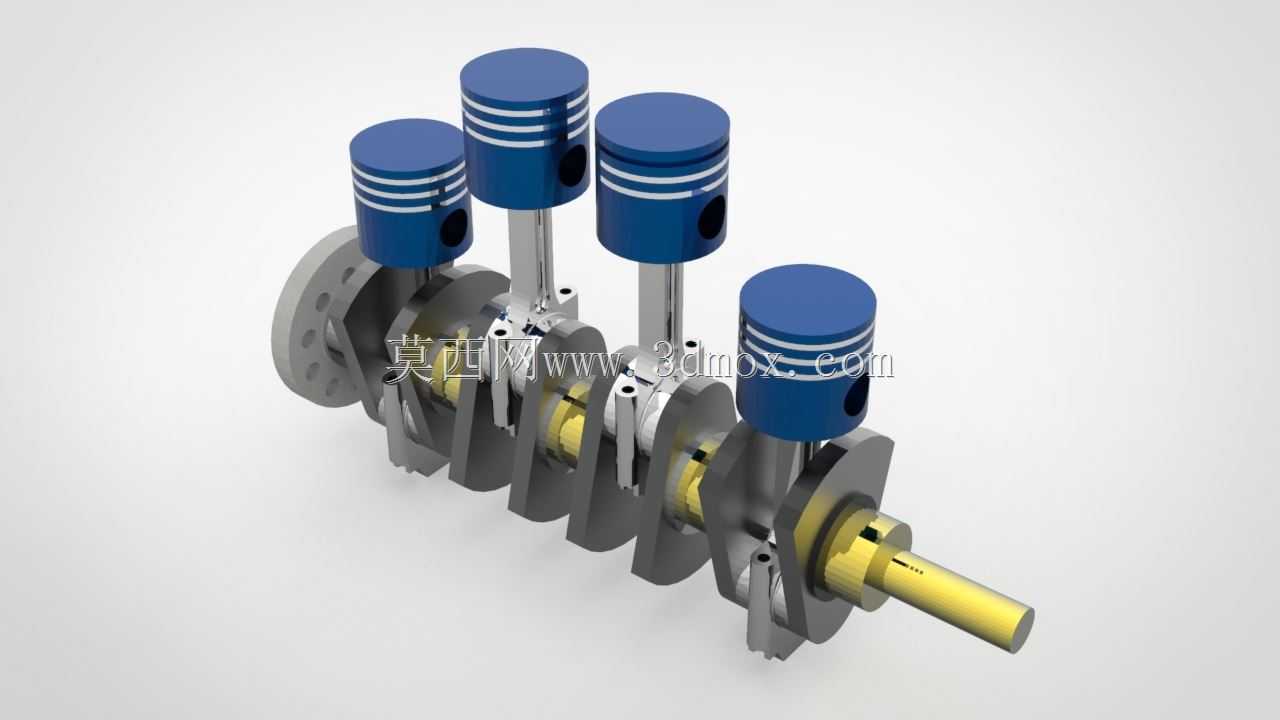

  这套直列四缸动力核心装配结构,是往复式内燃动力装置的核心运动单元,广泛适配乘用车、小型工程机械、农用动力机组等需要四冲程内燃动力输出的场景,承担着将燃料燃烧产生的直线往复作用力转换为旋转扭矩的核心职能,是整套动力系统中受力最复杂、运动精度要求最高的模块。从实际工况来看,这套机构需要在高温、高交变载荷、高频往复运动的环境下持续工作,每个活塞组件在气缸内完成进气、压缩、做功、排气四个冲程的循环动作,四个活塞按照1-3-4-2的点火顺序交替做功,通过连杆将活塞的直线推力传递到曲轴的曲柄销位置,驱动曲轴做连续旋转运动,最终将动力输出到后续的传动系统中。在结构设计层面,整套装配完全遵循往复式内燃机的经典布局逻辑,

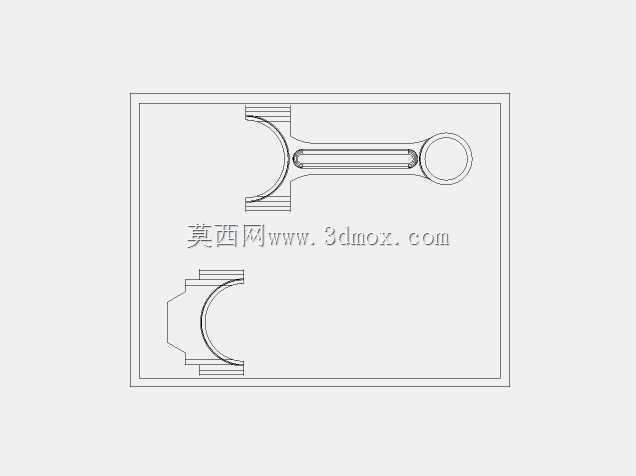

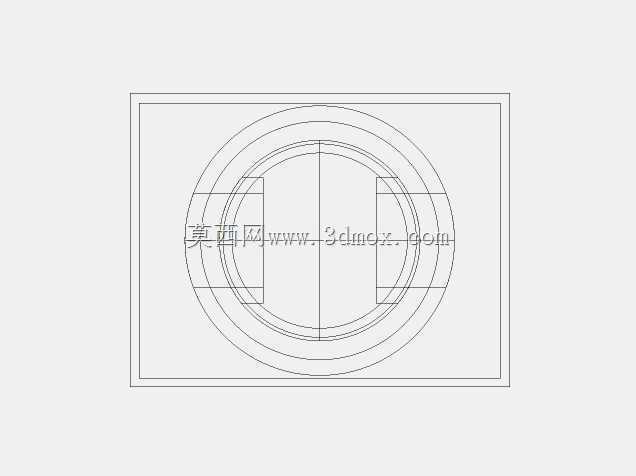

  四个气缸沿曲轴轴向等距直线排布,相邻气缸的曲柄销夹角设置为180度,保证四个活塞的运动相位完全对称,既可以平衡一阶往复惯性力,也能让曲轴的旋转扭矩输出更平顺,减少整机运行过程中的振动幅度。活塞部分采用了典型的内燃机车用活塞结构,顶部为平顶设计适配平顶燃烧室结构,活塞环槽预留了三道环的安装位置,分别对应两道气环与一道油环,气环负责密封燃烧室的高压燃气,避免燃气下窜到曲轴箱,油环则负责刮除气缸壁上多余的润滑油,避免机油进入燃烧室参与燃烧。活塞销采用全浮式设计思路,工作状态下活塞销可以在活塞销座孔和连杆小头衬套之间自由转动,保证磨损均匀分布,延长组件使用寿命。连杆部分采用锻钢材质的工字形截面结构,在保证足够结构强度与抗疲劳性能的前提下,

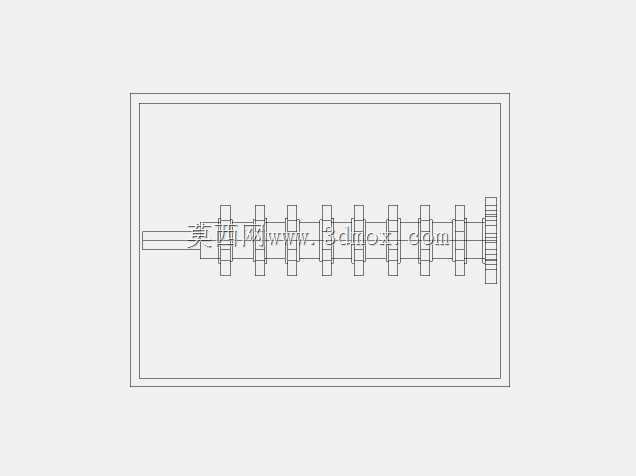

  尽可能降低往复运动部件的质量,减少高速运动时产生的惯性载荷,连杆大头采用剖分式结构,通过连杆螺栓与曲轴的曲柄销紧固连接,轴瓦位置预留了润滑油道接口,保证压力润滑的机油可以顺利到达摩擦面,形成稳定的油膜降低磨损。曲轴部分采用整体式锻造结构,四个曲柄销与五个主轴颈的位置完全对应直列四缸的布局要求,曲轴前端预留了皮带轮、正时齿轮的安装轴颈,后端设置了飞轮连接法兰与油封轴颈,平衡块与曲柄为一体结构,用来平衡曲柄销与连杆大头旋转产生的离心力,以及活塞连杆组往复运动产生的惯性力,保证曲轴在额定转速范围内运行平稳。从安装边界来看,整套机构的轴向尺寸、径向运动包络完全适配常规1.5-2.0L排量的直列四缸发动机缸体尺寸,活塞的行程与缸径的比值设置在1.1左右,兼顾低速扭矩输出与高速运转的响应性,活塞在上止点位置时,顶部与缸体上平面的距离预留了气缸垫压缩后的厚度余量,避免活塞顶碰气门或者气缸盖;曲轴的主轴颈直径、曲柄销直径都按照通用内燃机的尺寸规范设计,与主流的轴瓦配件尺寸完全匹配,不需要额外定制配件就可以完成装配。在实际装配过程中,需要注意活塞的安装方向标记,活塞顶部的朝前标记需要对准发动机前端的正时侧,连杆大头的喷油孔需要朝向发动机的进气侧,保证机油可以喷射到气缸壁进行润滑;活塞环的开口位置需要相互错开120度,并且避开活塞销座与活塞主推力面的位置,避免出现漏气、窜油的问题;曲轴的轴向间隙、主轴颈与轴瓦的配合间隙、

  连杆大头与曲柄销的配合间隙都需要控制在公差范围内,间隙过大会导致机油压力过低、运转异响,间隙过小则会出现热态下抱轴的故障。这套结构的运动仿真完全还原了实际工作状态下的部件运动轨迹,活塞在气缸内做上下往复运动时,连杆会随着曲柄的转动角度不断摆动,曲轴做匀速旋转运动,所有部件的运动包络都经过干涉检查,在整个运动行程内不会出现部件碰撞的问题,完全符合实际发动机的装配与运行要求。对于结构设计从业者来说,这套装配结构可以清晰展示曲柄连杆机构的运动原理与装配关系,在进行小型动力设备开发、内燃机教学演示、动力总成选型匹配的时候,可以直接参考这套结构的尺寸比例与连接方式,减少前期方案设计的重复工作量;对于三维建模从业者来说,这套模型的曲面过渡、装配约束、运动副设置都符合实际工程要求,可以作为同类往复运动机构建模的参考模板,掌握这类运动机构的建模思路与装配逻辑。
