RC遥控模型车用六齿轮变速传动装置

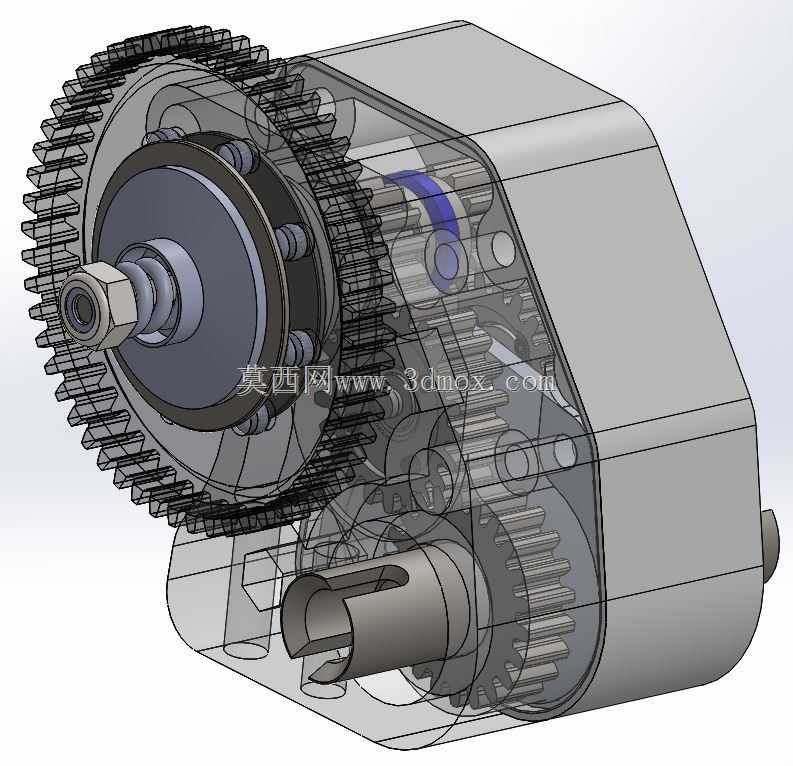

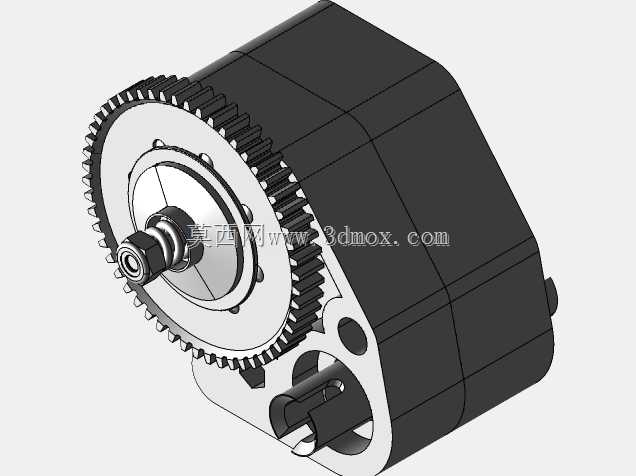

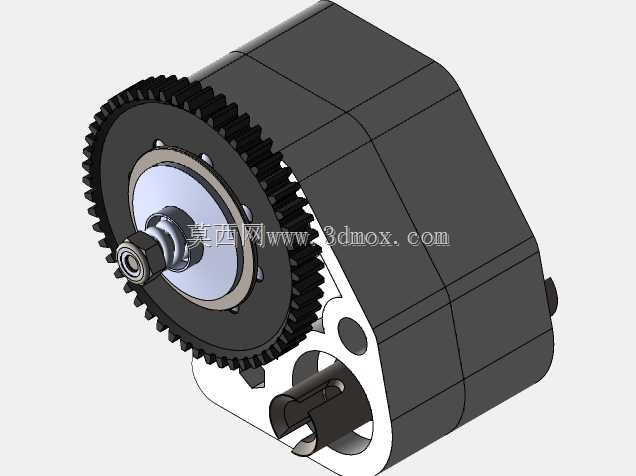

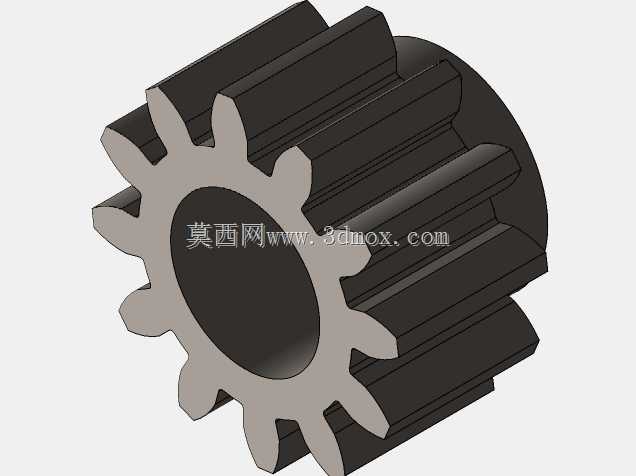

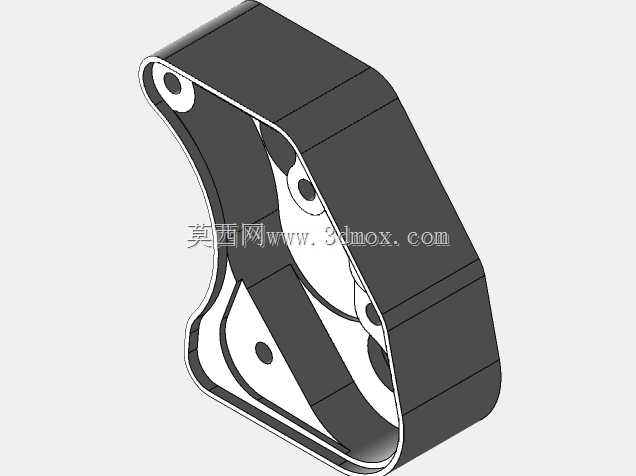

　　这套六齿轮变速传动结构，主要面向1/10比例电动遥控模型车的动力传输场景，适配后驱越野、复古重卡类仿真RC车型的动力布局需求，承担电机动力减速、扭矩放大、转速匹配的核心传动功能，是模型车底盘动力系统的核心组成部件。从结构设计逻辑来看，整套变速总成采用封闭箱体式布局，输入轴直接对接模型车用有刷/无刷电机的输出端，通过多组不同模数、齿数的圆柱直齿轮依次啮合，实现固定齿比的动力减速输出，输出端直接连接车轮传动半轴，省去额外的传动转接结构，尽可能压缩动力传输路径的间隙，提升传动响应速度。设计过程中优先考虑了模型车的安装边界约束，箱体整体采用轻量化的薄壁结构，外部轮廓做了圆弧过渡处理，避免与底盘悬挂、避震支架、电池仓等周边部件发生运动干涉，

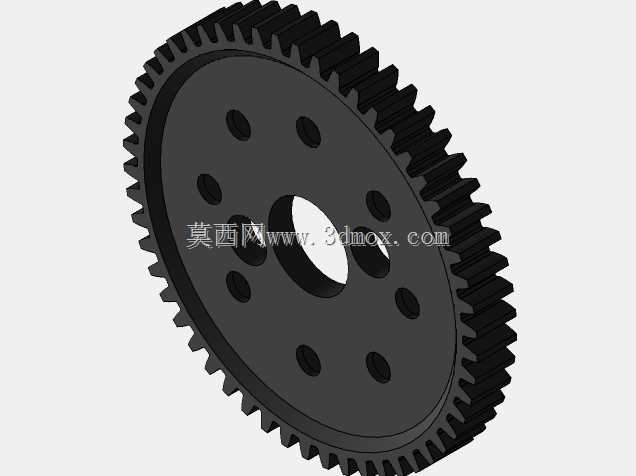

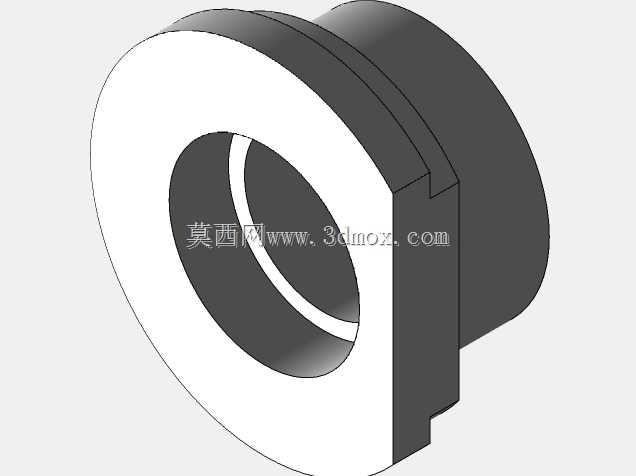

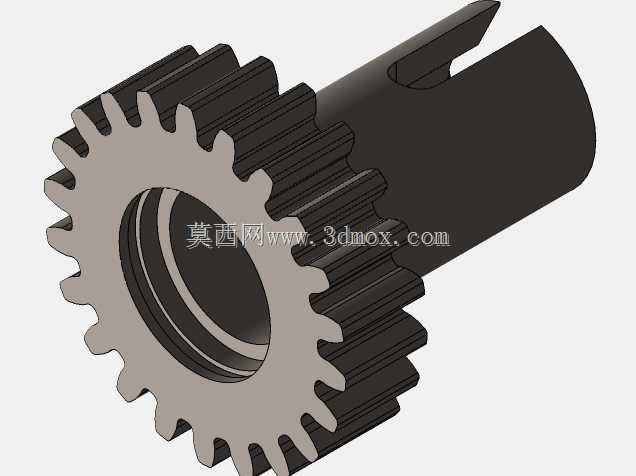

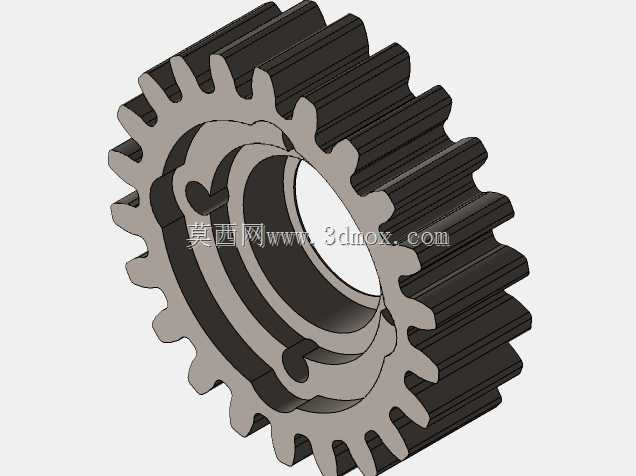

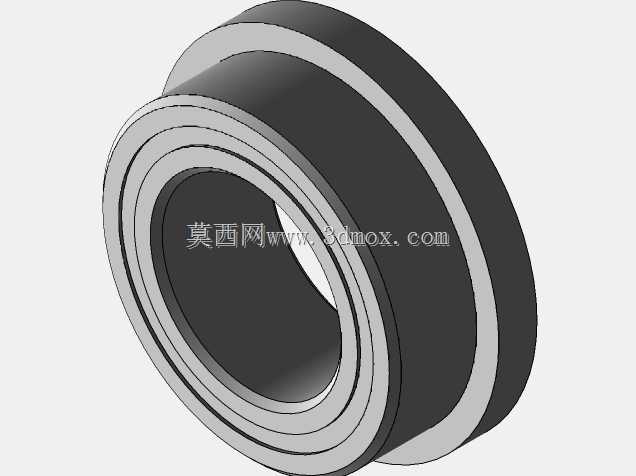

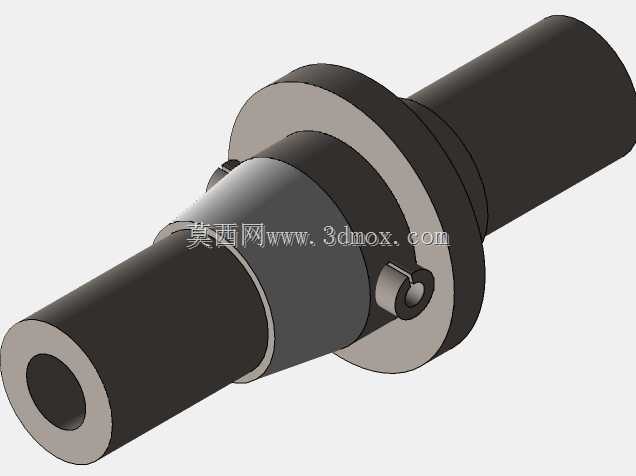

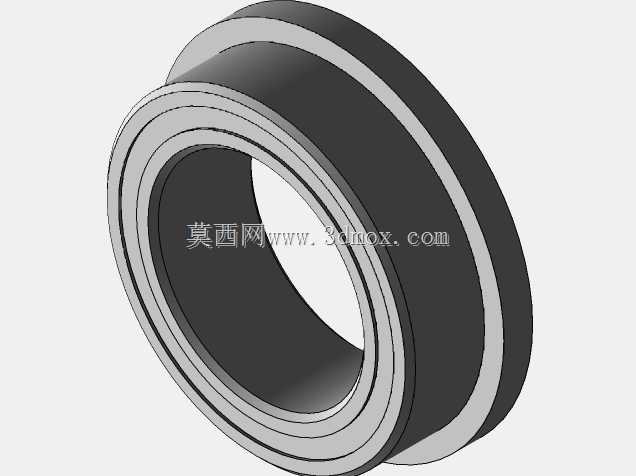

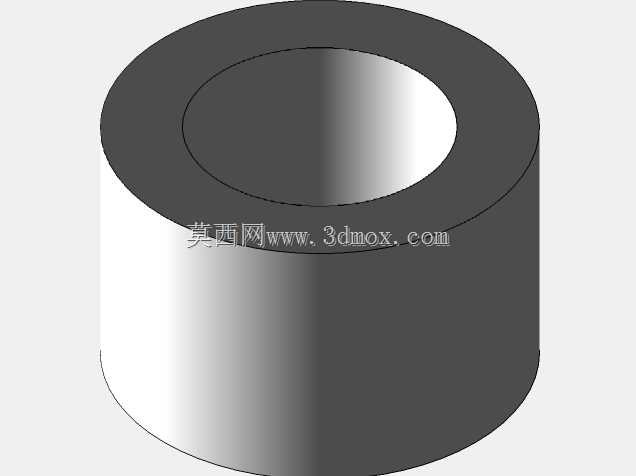

　　输入轴与输出轴的中心距严格匹配主流RC车型的底盘安装孔位标准，用户无需额外打孔改造即可直接替换原有减速箱结构。齿轮组的排布充分考虑了受力均匀性，大尺寸从动齿轮布置在箱体最外侧靠近输出端的位置，啮合过程中齿轮受力直接传递到输出轴，减少中间传动轴的弯曲载荷，齿轮与轴之间采用铜套衬套作为转动支撑，兼顾低摩擦阻力与抗冲击性能，能够承受模型车急加速、急减速、飞坡落地时的瞬时冲击载荷，避免齿轮崩齿、轴系变形等常见故障。箱体采用上下对合的分体式结构，合箱面通过定位销保证装配精度，内部预留了润滑脂存储腔，装配时填充低温阻尼润滑脂即可长期使用，无需频繁维护保养。从安装尺寸来看，整套总成的轴向宽度控制在38mm以内，径向最大轮廓尺寸不超过52mm，

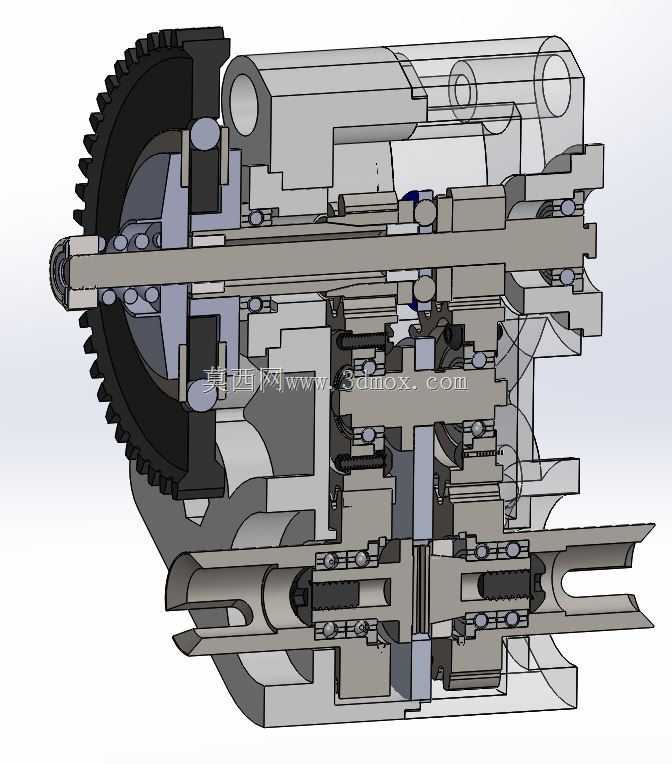

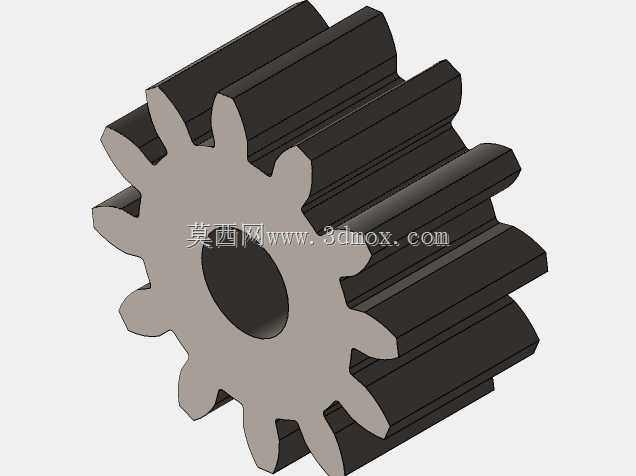

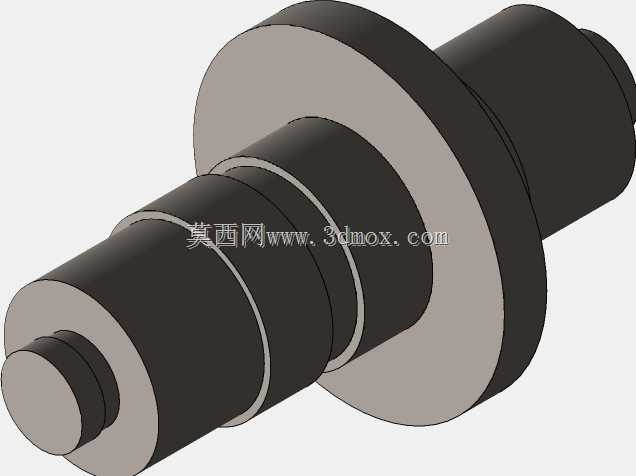

　　输出轴采用标准M4螺纹接口，可直接适配市面上绝大多数12mm结合器的模型车轮毂，输入轴采用通用的3.175mm标准直径，可直接卡装常规模型电机的电机齿，无需额外加工转接件。结构设计时还特意做了透明可视化的结构校验，通过线框剖切的方式验证了所有齿轮的啮合侧隙、轴系的同轴度、箱体内部的避空间隙，确保所有运动部件在运转过程中不会与箱体内壁发生剐蹭，齿轮啮合的重合度控制在1.2-1.5之间，既保证传动过程的平顺性，降低运转噪音，又能避免齿轮啮合过紧导致的运转阻力过大、电机负载过高的问题。整套结构的传动比经过匹配调校，能够适配3000-12000KV区间的常规模型车用电机，兼顾低速攀爬时的大扭矩输出需求，以及平路行驶时的高转速传动效率，适合仿真复古重卡、后驱平跑车、短途卡车等多种类型的RC模型车使用。
