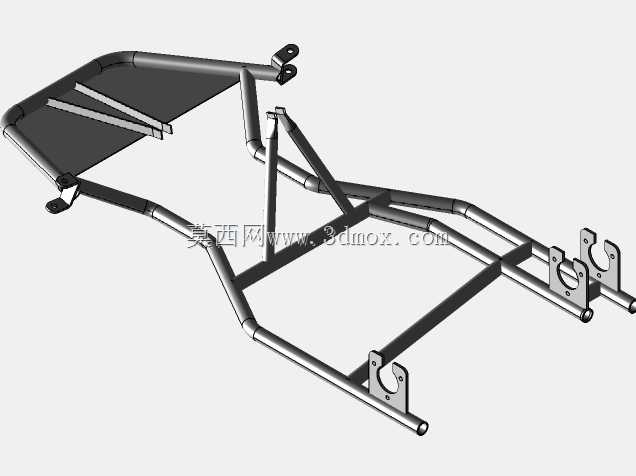

换挡式卡丁车钢管焊接车架结构设计

　　该卡丁车车架采用圆管桁架式焊接结构，整体布局围绕单人驾驶的载荷分布做针对性设计，主纵梁沿车身前后方向贯通，承担行驶过程中的纵向冲击与扭转载荷，前部设置转向机构安装位，预留了转向柱穿孔与转向机固定支座的安装孔位，支座采用折弯钢板焊接在主纵梁侧面，保证转向力矩传递的刚性。中部为驾驶舱区域，座椅安装位做了下沉式设计，降低整车重心高度，同时预留了换挡操纵机构的安装空间，换挡拉杆的走线槽沿右侧纵梁内侧布置，避免行驶过程中路面飞溅物磕碰操纵杆件。后部为动力总成安装区域，设置了两处对称的轴承吊架安装座，用于固定后轮驱动轴的支撑轴承，安装座的孔位同轴度在建模阶段做了公差匹配约束，避免后期装配出现轴系卡滞问题。车架前部设置了防撞缓冲结构，

　　前伸的圆管端头做了圆弧收口处理，碰撞时可通过管材的塑性变形吸收冲击能量，保护驾驶舱内人员安全。脚踏区域的横梁做了局部加强，焊接了斜向支撑筋，应对制动、加速踏板反复踩踏带来的交变载荷。所有管材连接节点均采用相贯线切割拟合，焊接坡口在建模阶段做了预留，保证现场焊接时的熔深满足强度要求，无需二次修磨配装。整车的安装边界充分考虑了通用卡丁车配件的适配性，轮距、轴距参数匹配市面主流的10寸卡丁车轮胎总成，转向节安装位的孔距兼容通用型球头销连接结构，制动管路的固定卡扣座沿车架内侧均匀布置，避免管路外露磨损。该结构可直接用于休闲娱乐场地卡丁车的自制加工，也可作为改装类越野卡丁车的底盘基础，加工时仅需配合弯管设备完成管材弯折，

　　配合常规的氩弧焊接即可完成主体成型，后续可根据动力配置的不同，在后部安装位适配不同功率的发动机或电机总成，换挡机构的安装位可兼容拉线式换挡与拉杆式换挡两种结构，适配不同的传动系统配置。车架的整体重心布置经过载荷校核，满载状态下前后轴荷分配接近4:6，保证后轮驱动的抓地力表现，同时转向时的侧倾中心高度设置在合理区间，减少过弯时的侧倾幅度，提升驾驶操控稳定性。
