小型越野机器人专用深花纹行走轮结构

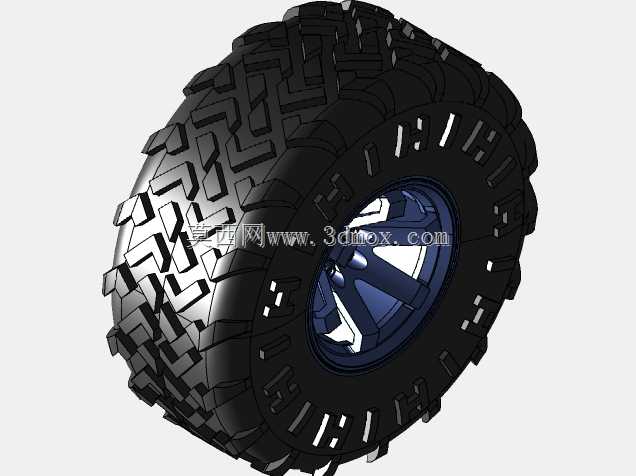

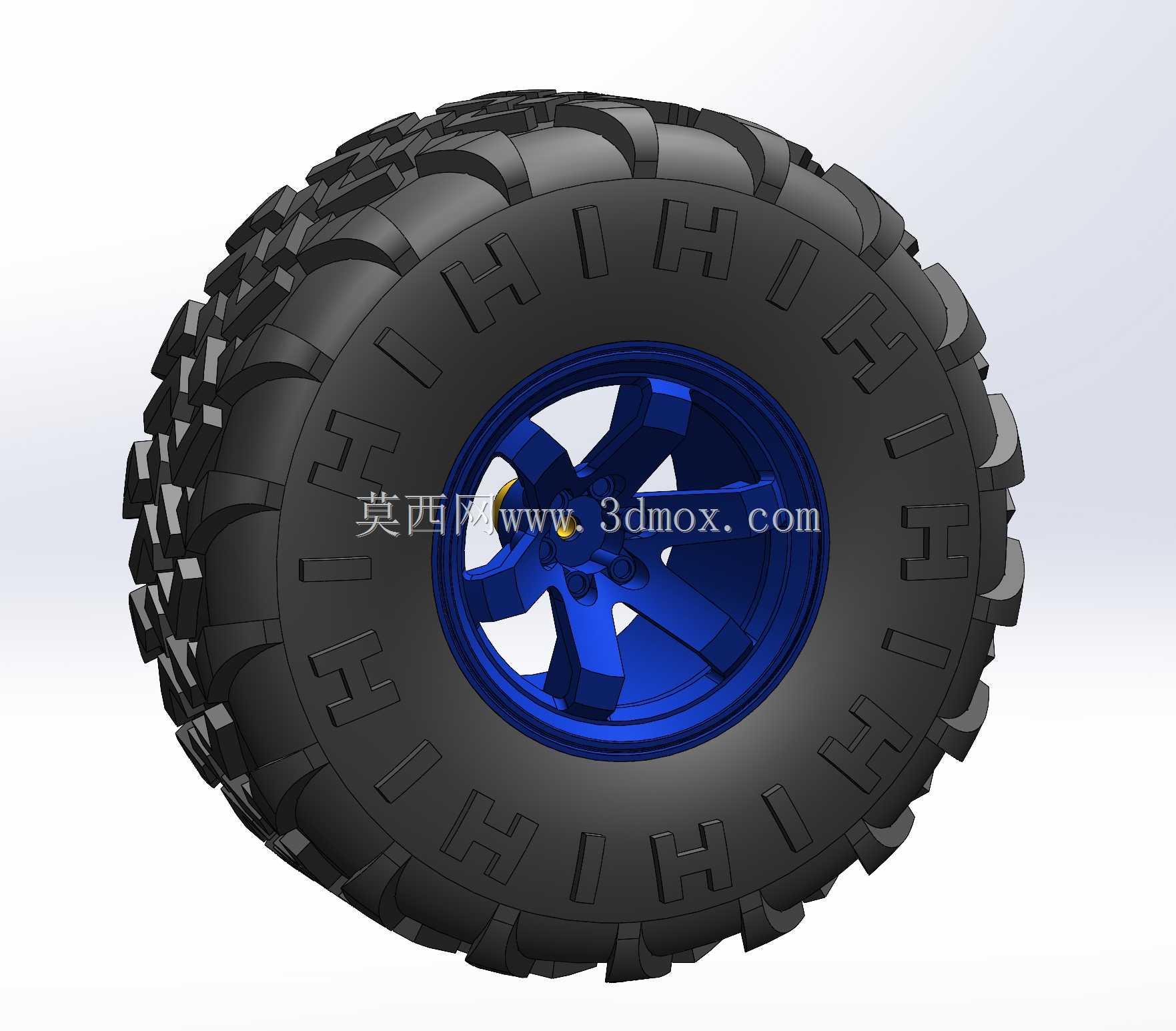

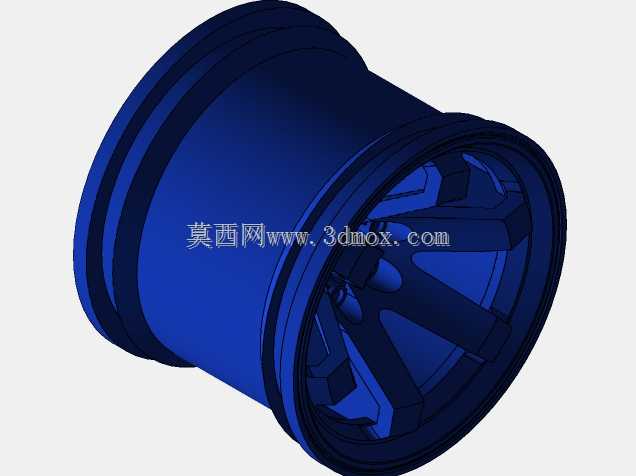

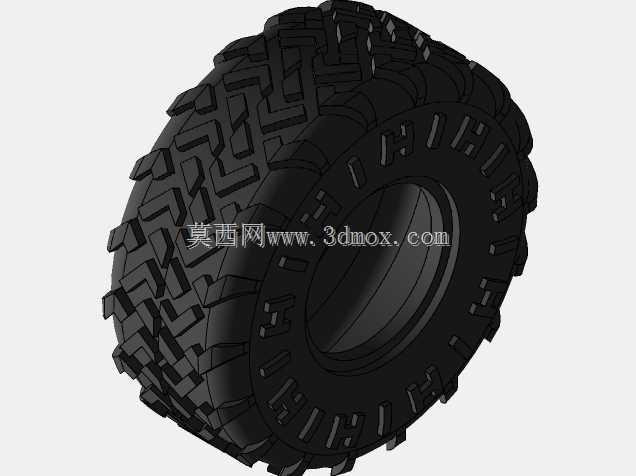

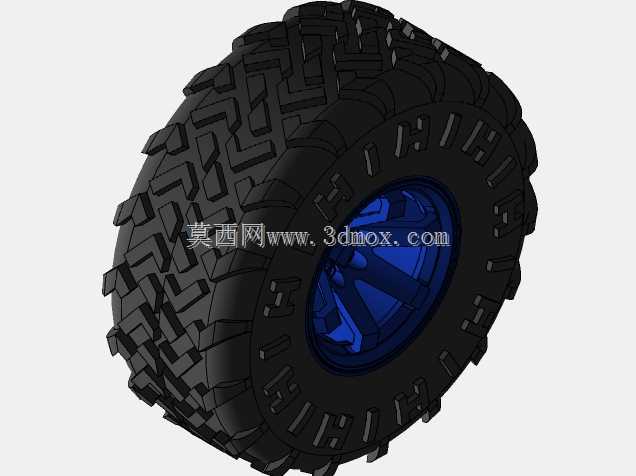

　　这款行走轮主要面向小型越野轮式机器人的移动场景设计，适配非结构化路面的行走需求，比如户外巡检、地形探测、小型作业机器人的底盘行走单元，能应对碎石、松软泥土、浅草坡等常规城市平整路面之外的复杂路况。从结构设计来看，轮胎部分采用加深的块状越野花纹，花纹块做了大角度的倒角过渡，避免在松软路面行驶时花纹沟槽被泥土完全填塞，保证轮胎与地面的咬合摩擦力，同时花纹排布采用周向错位布局，能降低轮组滚动过程中的连续振动，提升小型机器人行走时的姿态稳定性，避免搭载的传感模块因为持续颠簸出现数据采集偏差。轮辋部分采用多辐条镂空结构，在保证轮辋整体支撑强度的前提下，尽可能降低轮体自身的转动惯量，适配小型机器人常用的低压直流驱动电机输出特性，

　　不会因为轮体过重导致电机启动负载过大、续航缩水的问题，辐条的受力角度经过优化，能均匀分散越野场景下轮体受到的侧向冲击力，避免轮辋在侧滑、越障时出现辐条断裂的失效情况。尺寸方面，轮体整体外径为125mm，轴向宽度为58mm，安装位的尺寸适配常规小型机器人底盘的轮轴规格，安装边界预留了足够的锁紧空间，不需要对底盘轮轴做额外的改装就能直接装配，轮辋与轮胎的配合面做了周向的防滑凸棱，避免大扭矩输出时轮胎与轮辋出现相对滑转，影响动力传递效率。设计过程中优先考虑了小型机器人的实际使用痛点：常规的光滑平面行走轮在户外非铺装路面抓地力不足，很容易出现打滑空转、越障失败的问题，而这款轮组的花纹深度和胎面宽度都针对小型机器人的整机重量做了匹配，

　　既不会因为花纹过深导致滚动阻力过大消耗过多电量，也不会因为胎面过窄在松软路面出现陷轮的情况。轮辋的蓝色涂装部分做了均匀的壁厚处理，在3D打印或者小批量机加工生产时，不会出现壁厚不均导致的变形问题，轮胎与轮辋的配合公差经过反复校核，装配时不需要额外施加过大的压装力就能完成组装，后期维护更换轮胎时也能快速拆卸，不需要复杂的专用工具。针对机器人可能遇到的越障场景，胎侧部分做了加厚处理，在轮体蹭到硬质障碍物比如石块、路沿的时候，能起到缓冲作用，避免胎侧被硬物割伤导致轮体失效，整体结构兼顾了行走性能、装配便利性和耐用性，能满足多数小型越野轮式机器人的行走轮选型需求。
