Teensy4.1微控制器开发板结构设计

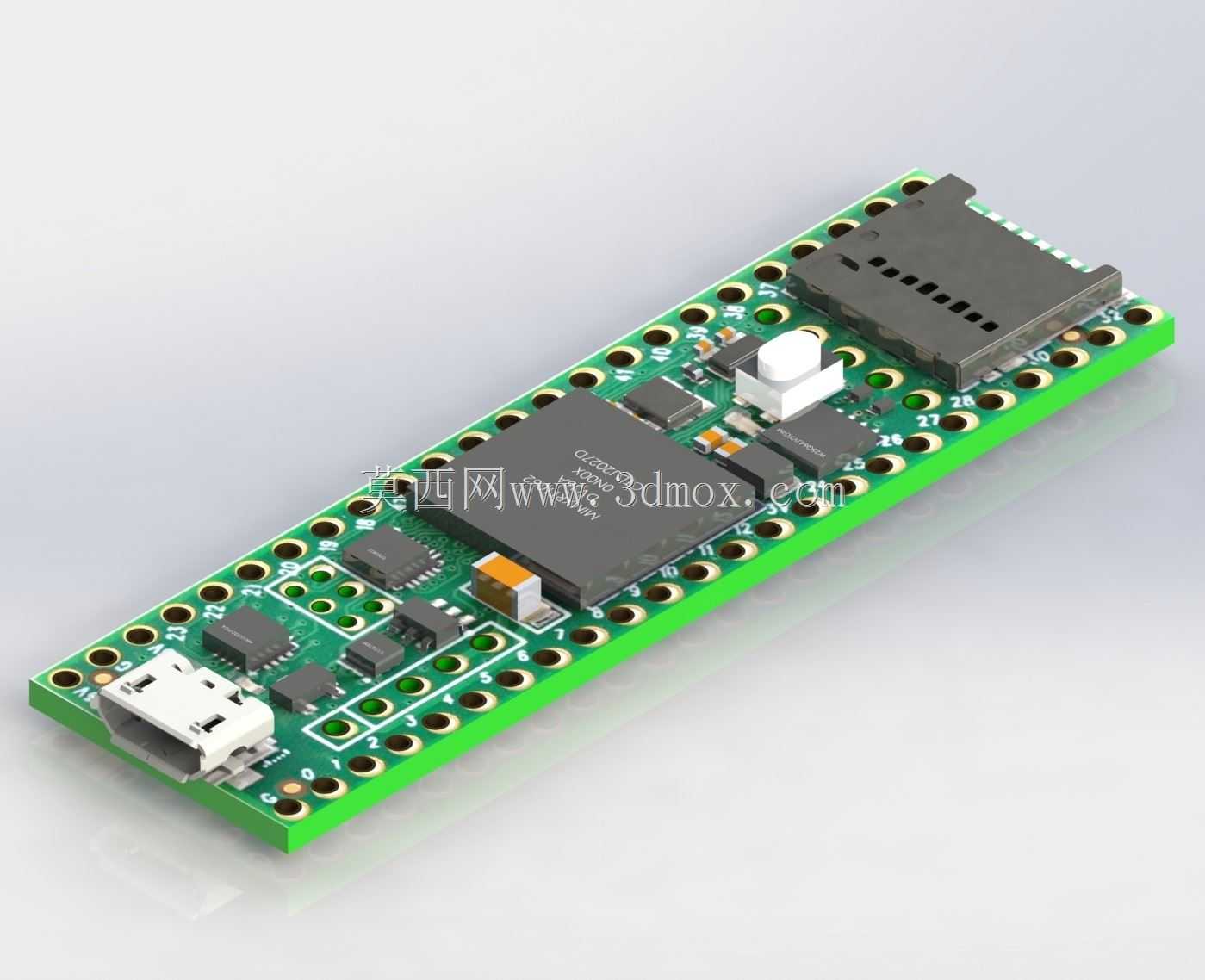

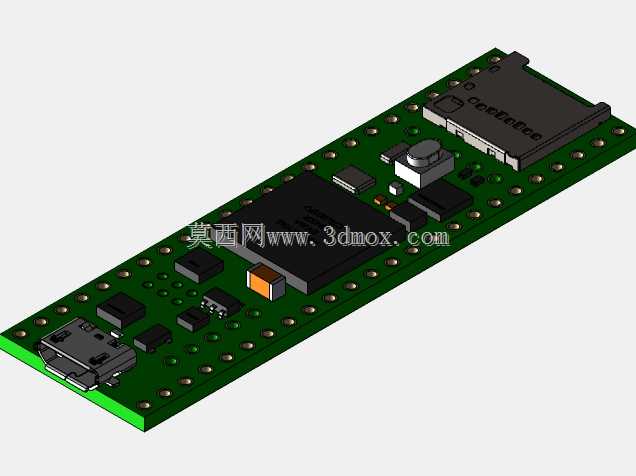

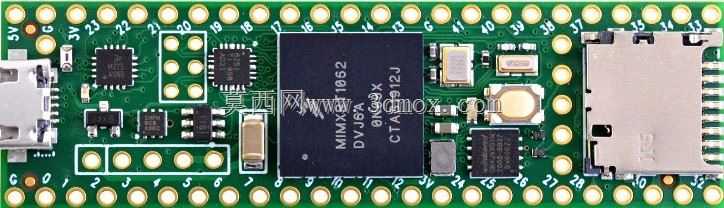

　　这款微控制器开发板的结构设计围绕嵌入式开发场景的实际使用需求展开，整体采用长条形窄板布局，板身宽度控制在极小范围，可直接嵌入到空间受限的小型控制设备、可穿戴原型装置、桌面级小型自动化控制单元内部，适配各类紧凑型项目的安装空间要求。板载核心主控芯片布置在板身中部核心区域，周边围绕电源管理电路、时钟电路做等长布线设计，所有信号走线做阻抗匹配处理，保障高频信号传输的稳定性，避免高速运行时出现信号干扰问题。板身两侧统一排布标准2.54mm间距排针引脚，所有IO引脚、电源引脚、通讯接口引脚全部引出，既可以直接插装在面包板上做原型验证，也可以通过排针焊接到定制载板上做集成化部署，引脚定义完全兼容主流开源硬件生态，降低开发者的硬件适配成本。

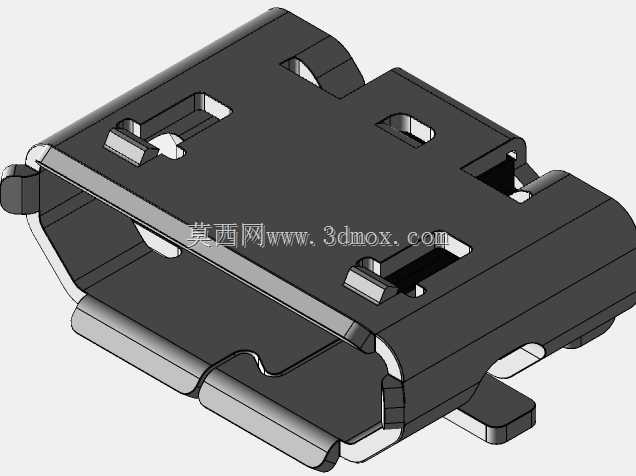

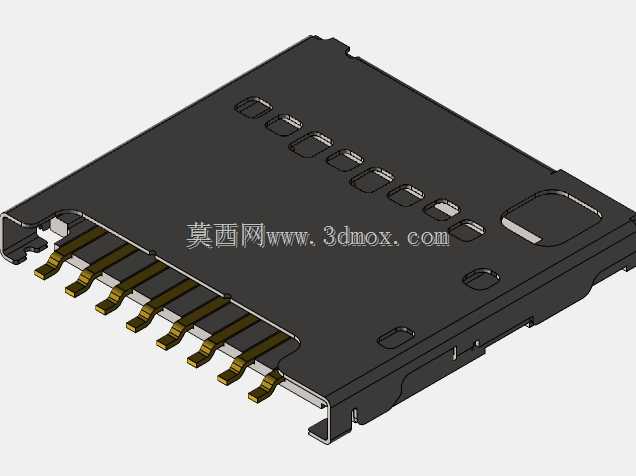

　　板载USB接口采用MicroUSB形式布置在板身端部，既承担程序下载、串口调试的通讯功能，也可直接为整板提供5V供电，接口周边做加固焊盘设计，避免频繁插拔导致的焊盘脱落问题。板身端部预留SD卡卡槽位置，可直接插接标准MicroSD卡扩展外部存储，满足数据记录、固件离线存储、资源文件加载等场景的使用需求。板载电源电路做了宽电压输入适配，支持外部3.3V到5V的直流供电输入，板上集成多路稳压电路，分别为核心主控、外设接口、存储单元提供独立稳定的供电，不同供电区域做铺地隔离处理，减少电源纹波对高精度模拟采样、高速数字通讯的影响。板上预留的硬件资源覆盖多类工业与创客开发场景，多路PWM输出通道可直接驱动舵机、步进电机、LED阵列等执行器件，

　　多路I2C、SPI、UART、CAN等工业常用通讯接口，可对接各类工业传感器、执行模组、通讯模块，无需额外扩展转换板即可完成多数小型控制项目的硬件搭建。板身四角预留标准安装孔位，孔径适配M2规格螺丝，可直接通过铜柱固定在设备壳体内部或者定制支架上，安装孔周边做露铜接地处理，安装时可通过铜柱实现整板接地，提升电磁抗干扰能力。整板的元件布局充分考虑散热需求，核心主控芯片背面预留露铜散热区域，大电流通路元件做加宽铜皮处理，长时间高负载运行时可通过板身铜皮自然散热，无需额外加装散热片即可稳定运行在标称主频下，适配长时间连续工作的嵌入式控制场景。
