五轴联动石材数控锯切加工设备结构

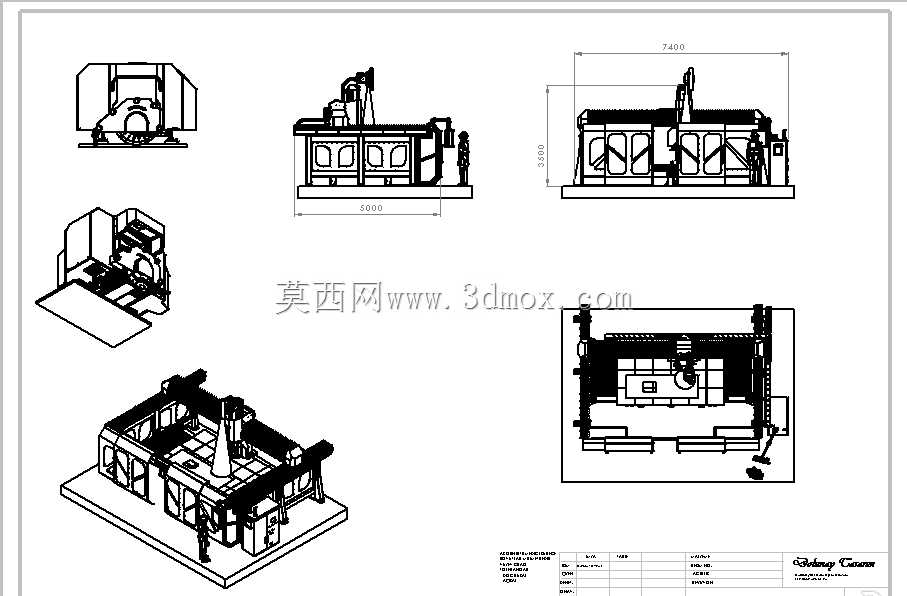

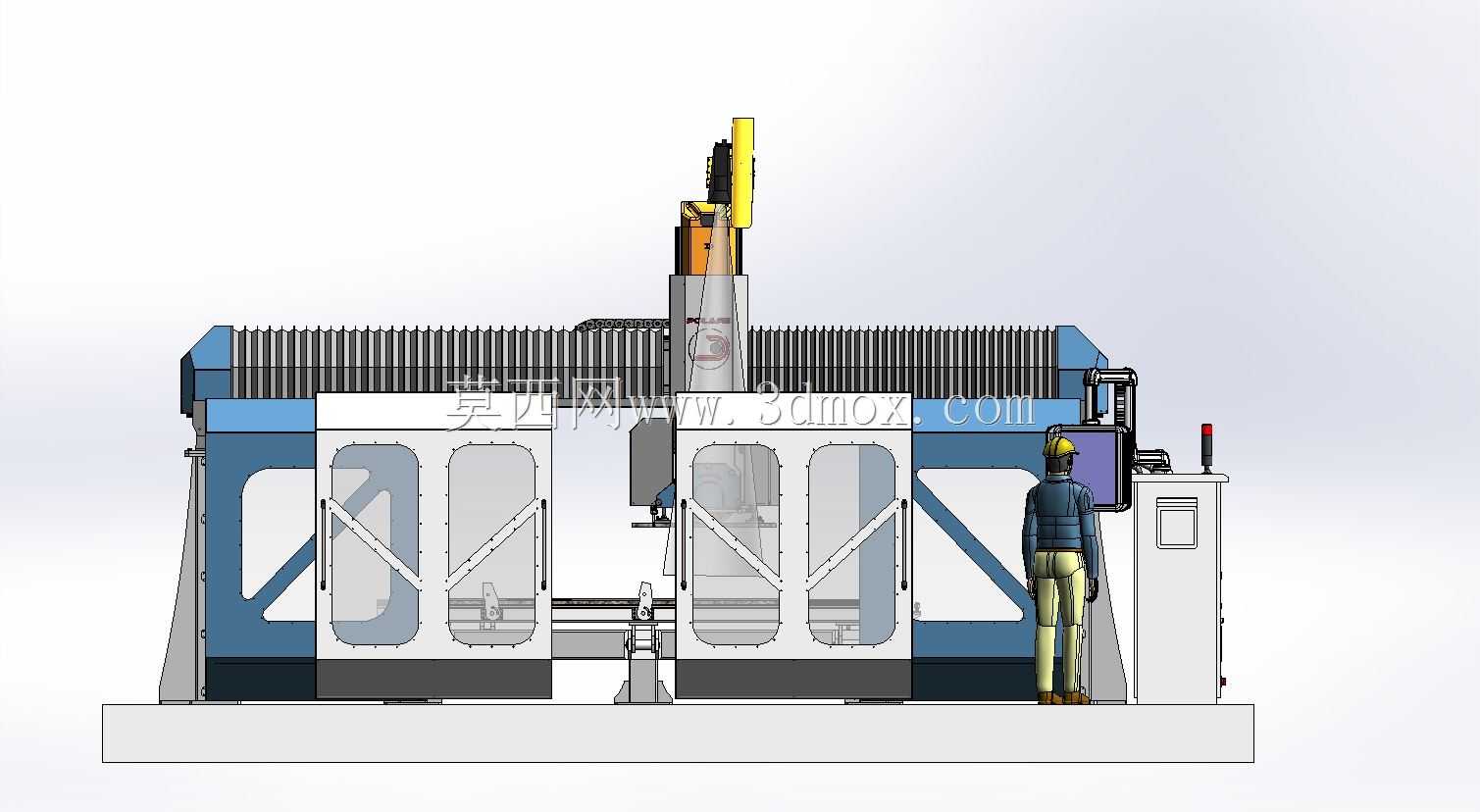

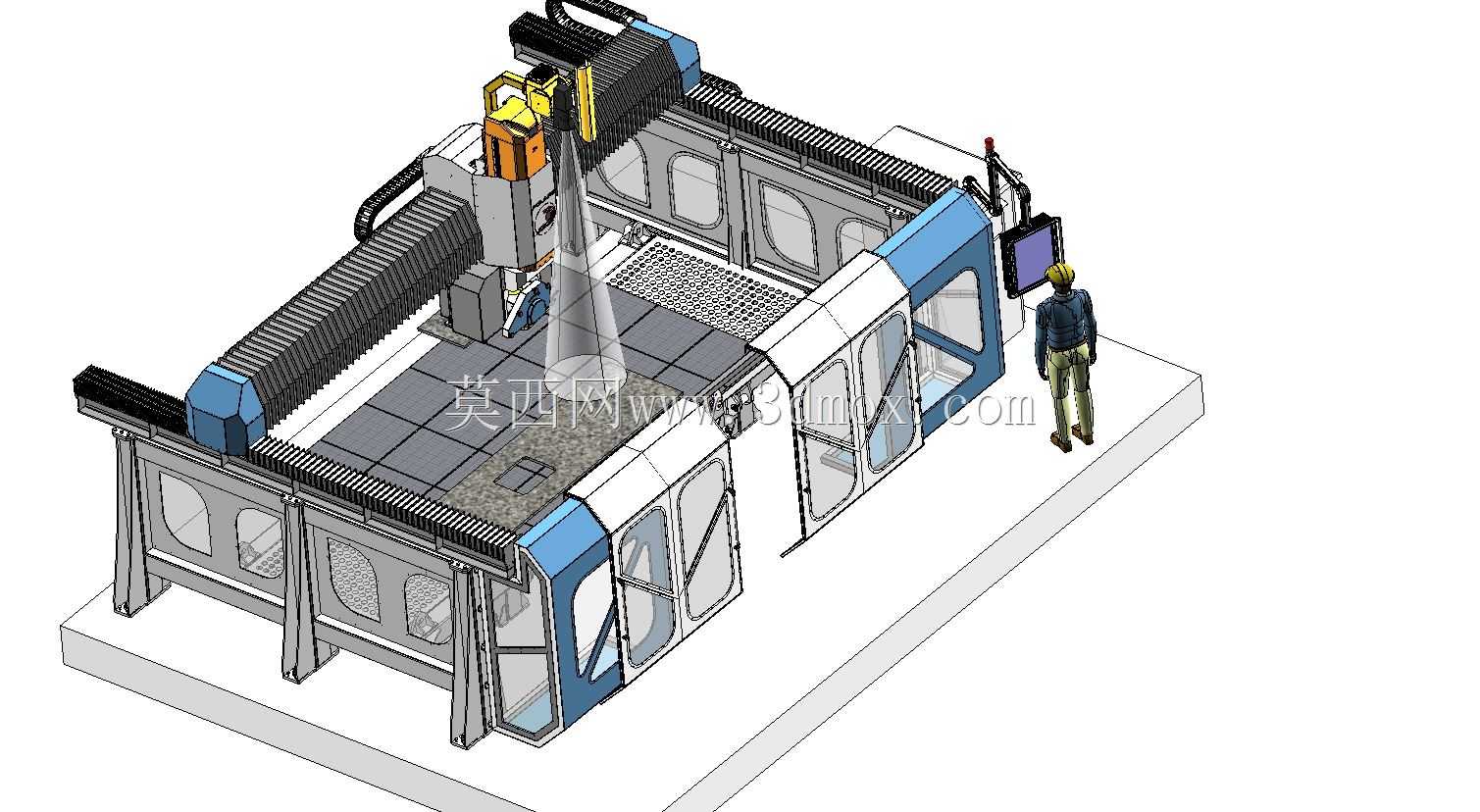

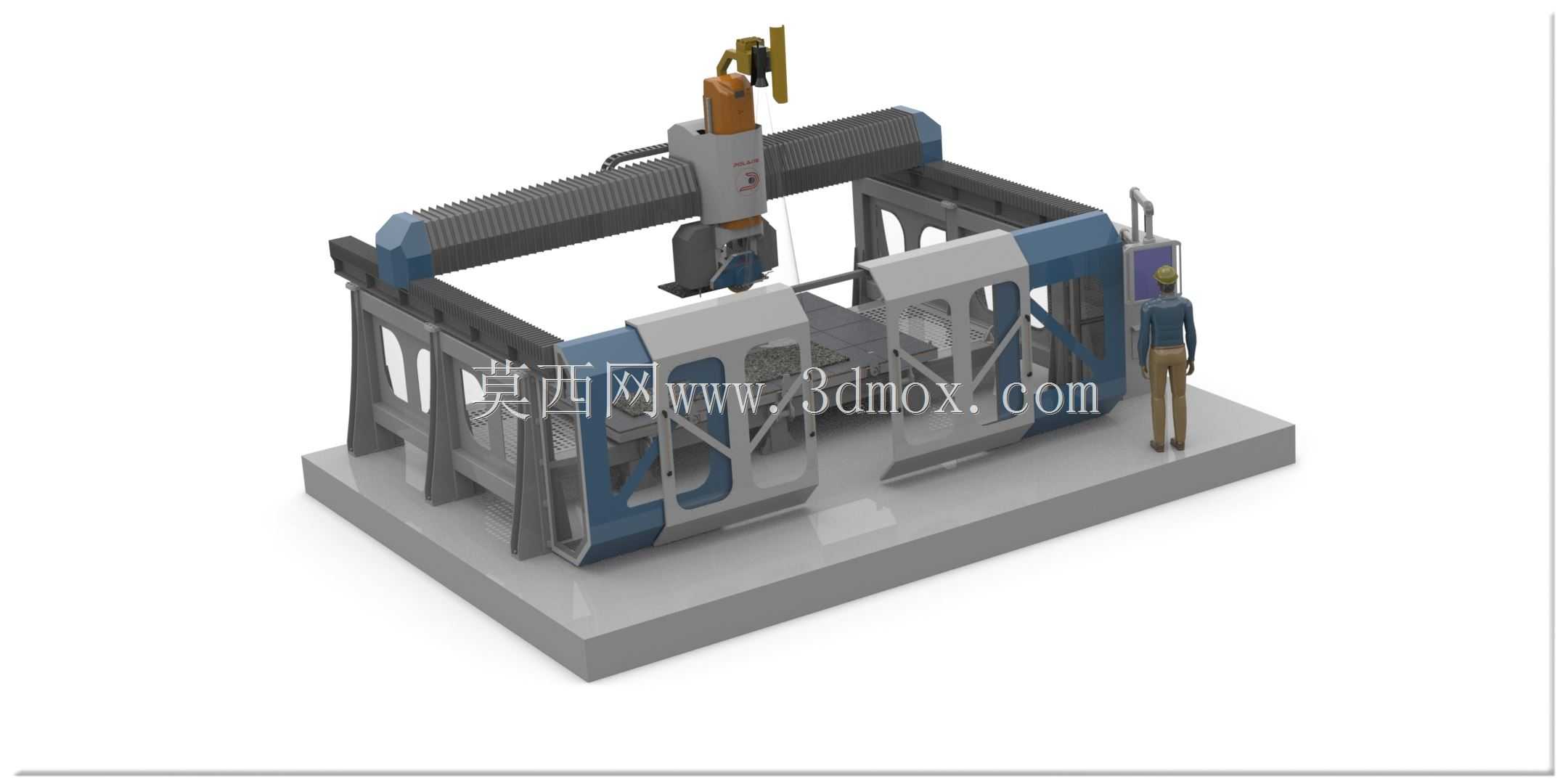

　　这款五轴联动的石材锯切加工设备，主要面向建筑装饰石材、异型石材构件的加工场景，在石材加工厂的大板切割、异型轮廓铣削、倒角磨边工序中承担核心加工职能，可完成传统三轴设备无法实现的空间曲面石材构件加工，比如弧形台面板、异型石材浮雕、多面斜切的石材装饰件，适配大理石、花岗岩、人造石等多种硬质石材材料的加工需求。设备整体采用龙门式落地结构，床身采用整体式铸铁焊接底座，安装时需要预留足够的地基承重边界，底座的水平调节范围可适配车间地面±15mm的平整度误差，整机安装完成后的横向作业跨度可覆盖常规3米幅面的石材大板，纵向进给行程可满足2米长度工件的连续加工，垂直主轴的进给行程可适配300mm厚度以内的石材锯切作业。

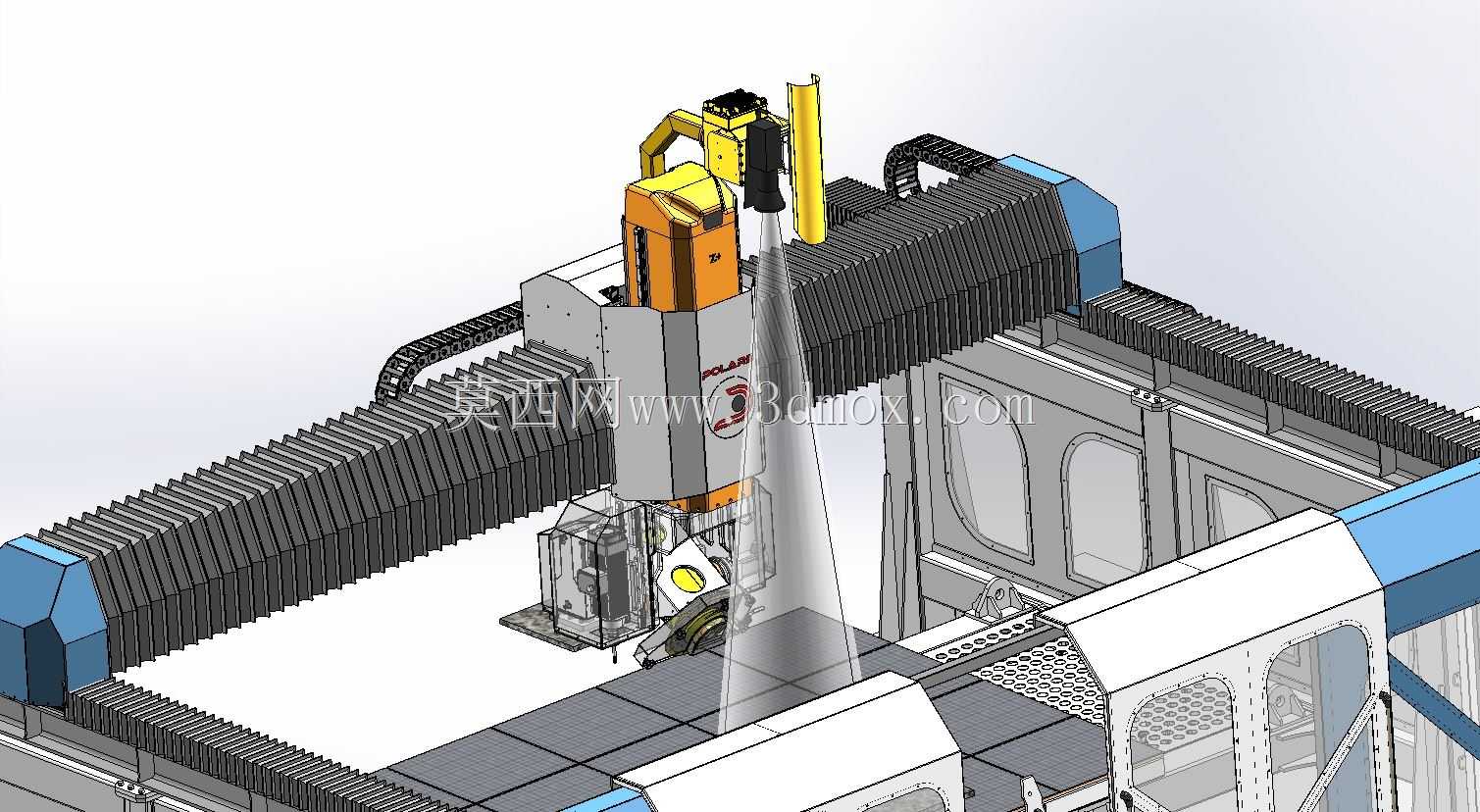

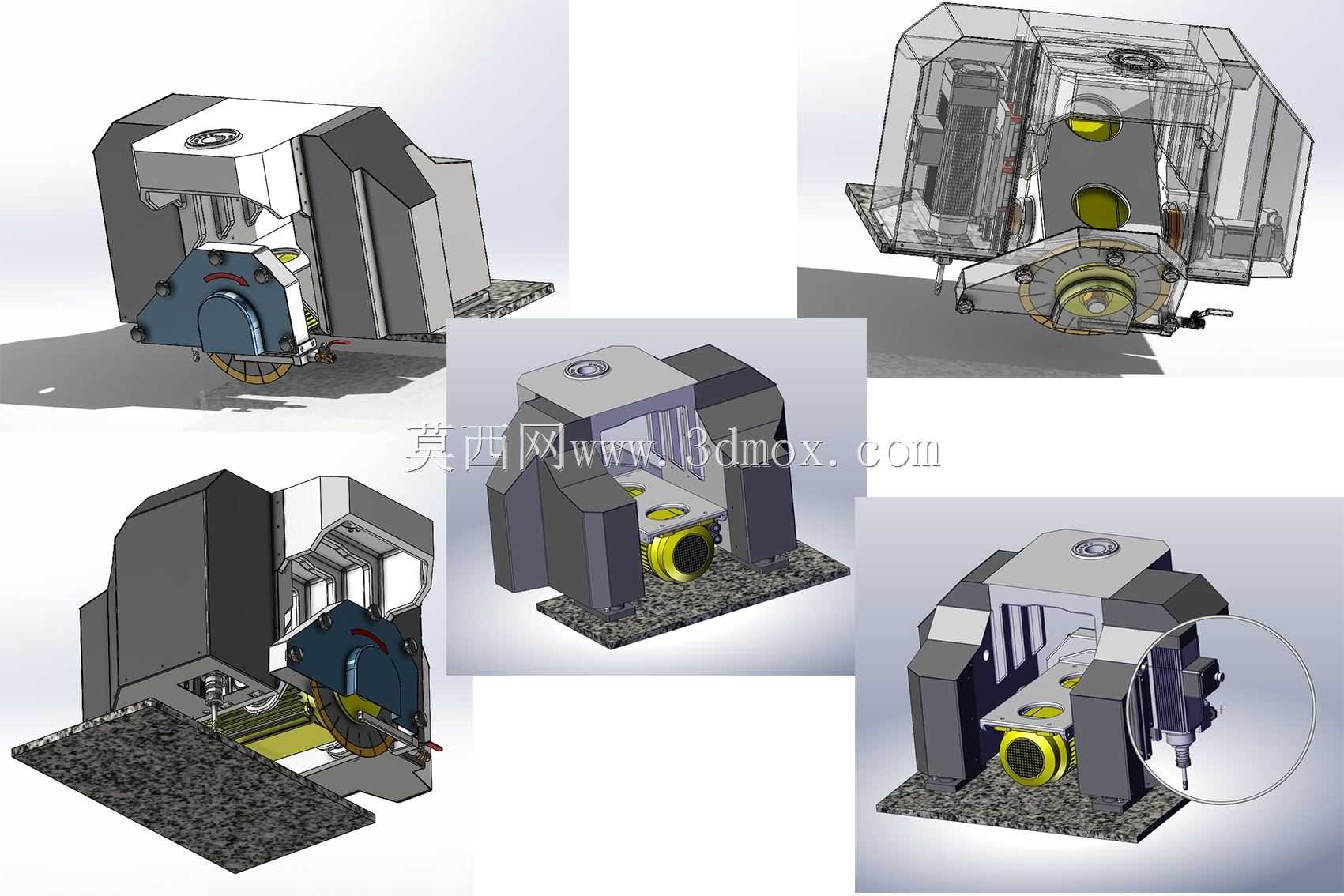

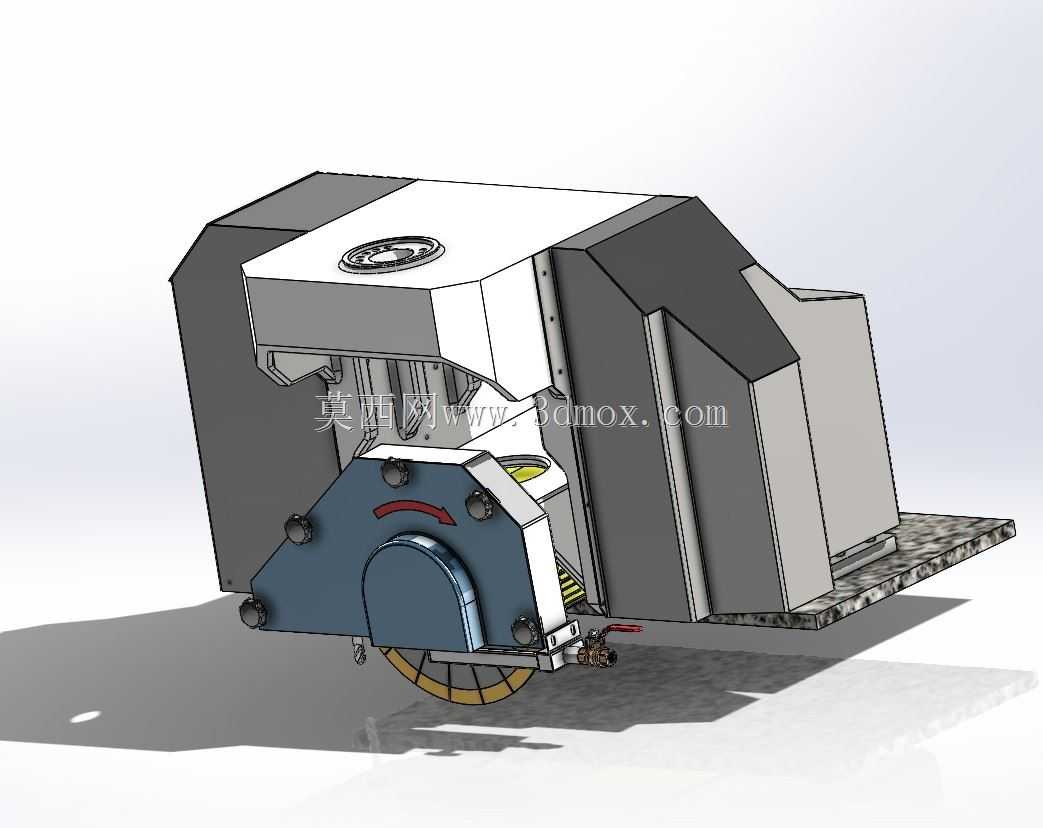

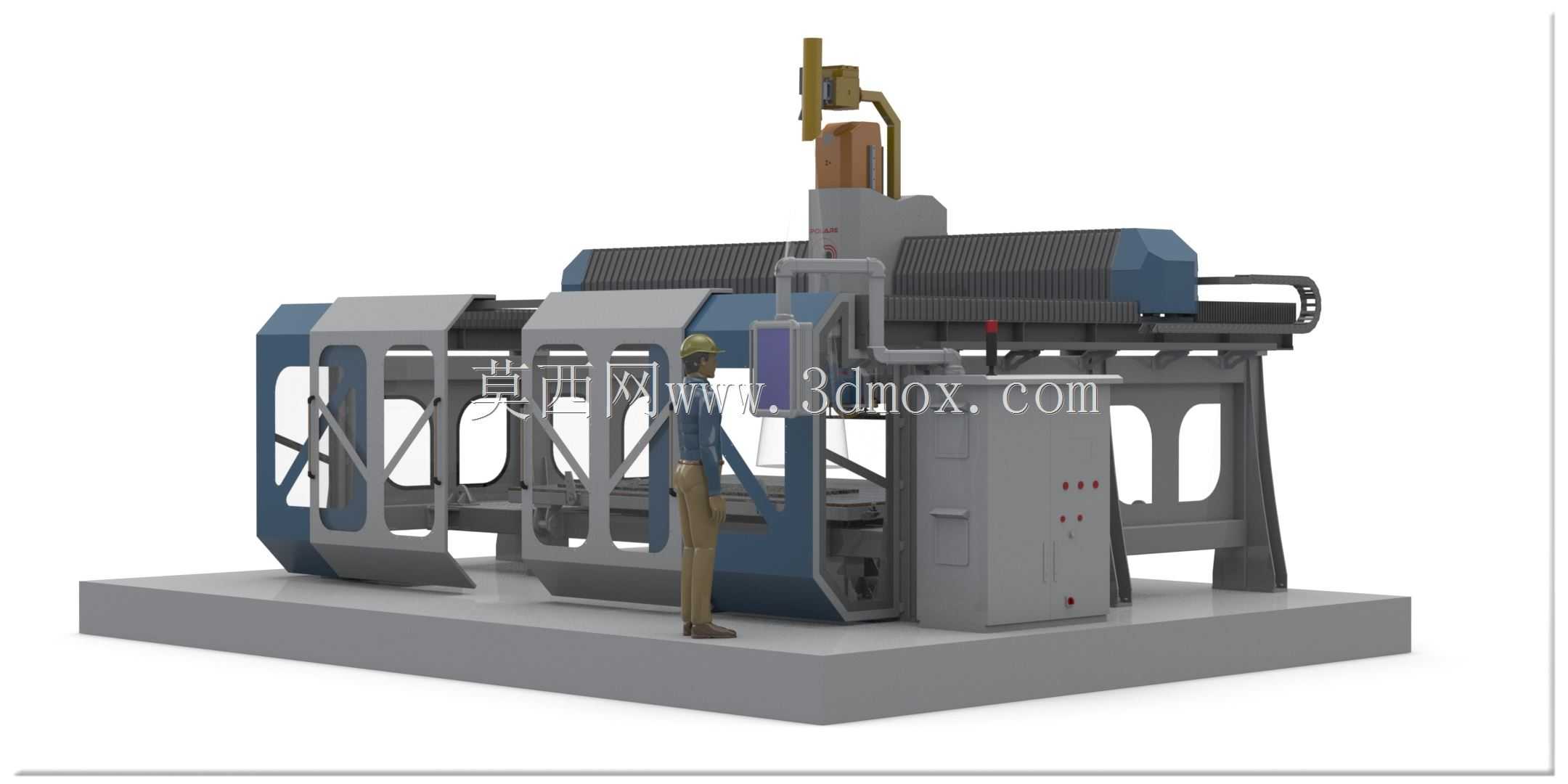

　　设计阶段优先考虑了石材加工的高粉尘、高切削负载工况，所有直线导轨副都配备了双层防尘密封结构，锯切主轴的密封组件采用耐磨损的硬质合金密封环，可阻挡石粉侵入传动部件，延长设备维护周期。五轴联动的结构设计中，摆头部分采用双轴回转结构，可实现锯片在空间内任意角度的偏转，配合X/Y/Z三个直线轴的进给运动，可一次性完成工件多个面的锯切、铣削加工，无需多次装夹工件，大幅降低异型石材加工的装夹找正时间。设备的防护外壳采用分段式可拆卸钣金结构，既可以阻挡锯切过程中冷却水、石屑的飞溅，也方便后期维护时快速拆卸，观察内部传动部件的运行状态，操作侧设置了可开合的防护门，配备安全联锁装置，防护门开启时设备自动切断主轴进给动力，避免作业过程中的安全风险。

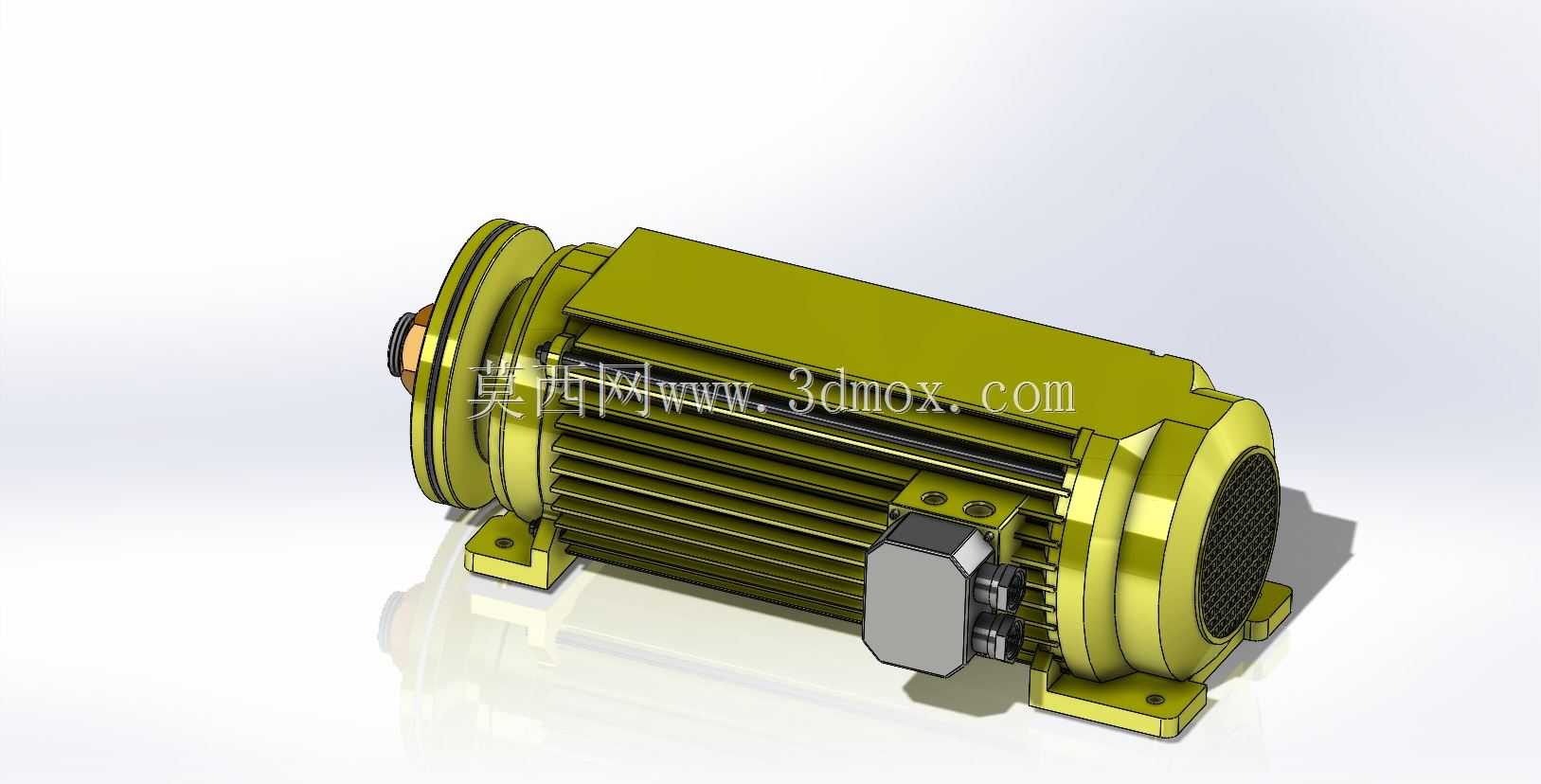

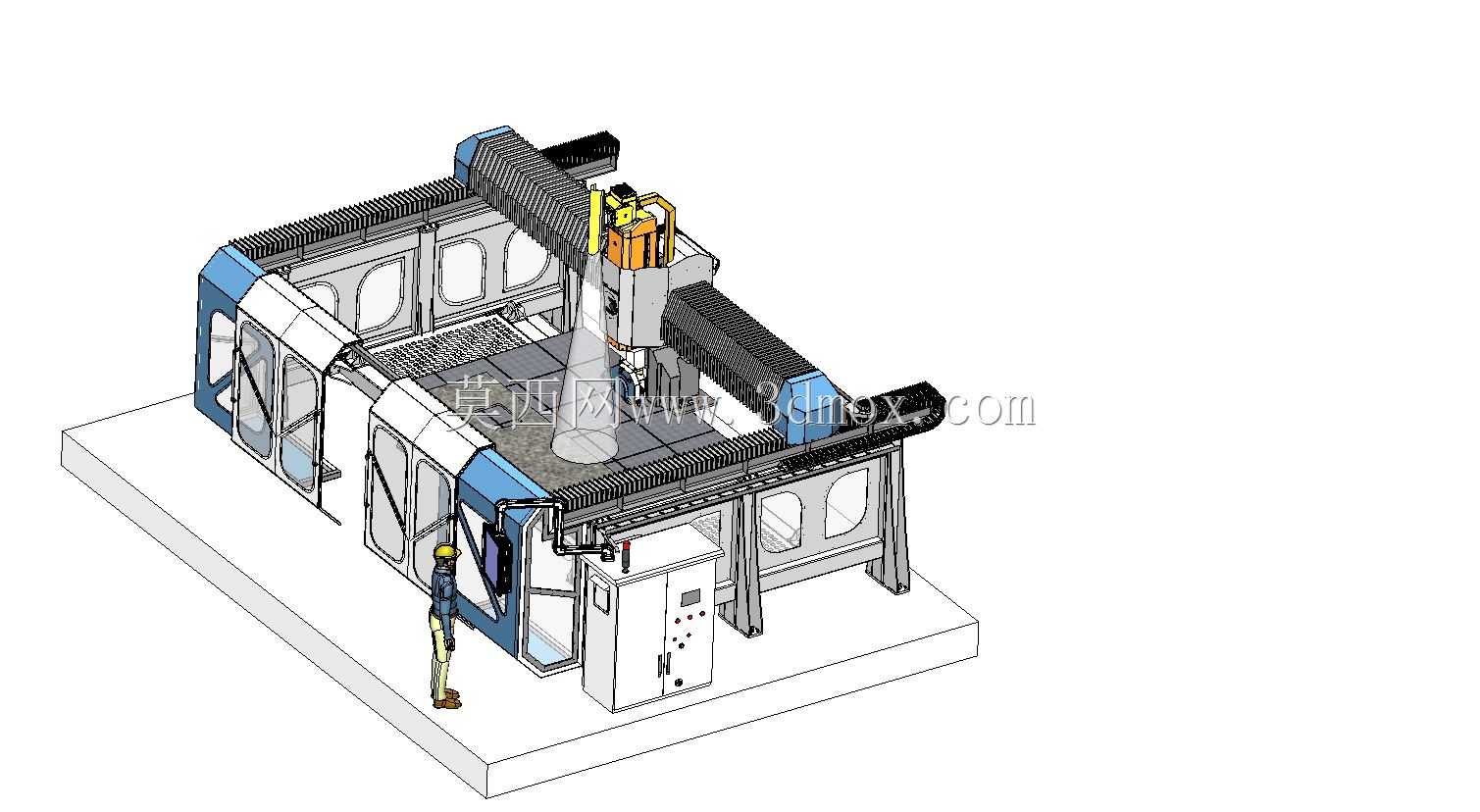

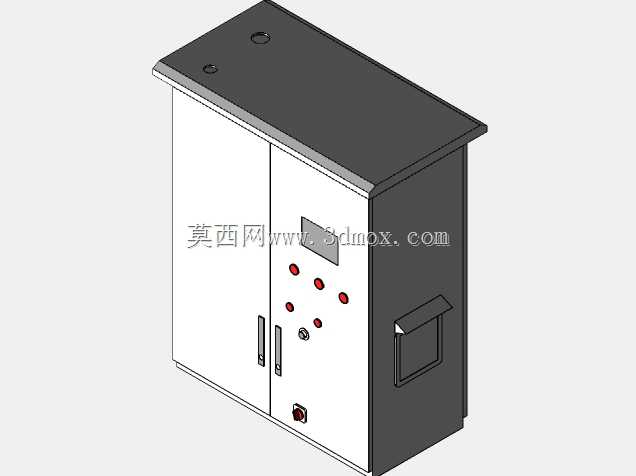

　　设备侧面集成了电气控制柜体，将伺服驱动模块、IO控制模块集成在独立柜体内，柜体配备散热通风与防尘过滤结构，适配石材车间多粉尘、高湿度的作业环境，走线槽全部采用密封式设计，避免石粉、冷却水侵入线路造成短路故障。锯切主轴采用大功率水冷电机，可适配不同直径的金刚石锯片，根据加工材质的硬度差异调整主轴转速与进给速度，在粗加工大切深工序中可采用低转速高进给参数，保证锯切效率，在精加工异型轮廓工序中可采用高转速低进给参数，保证加工面的平整度，减少后续打磨工序的工作量。
