角磨机改装立式小型砂带打磨设备

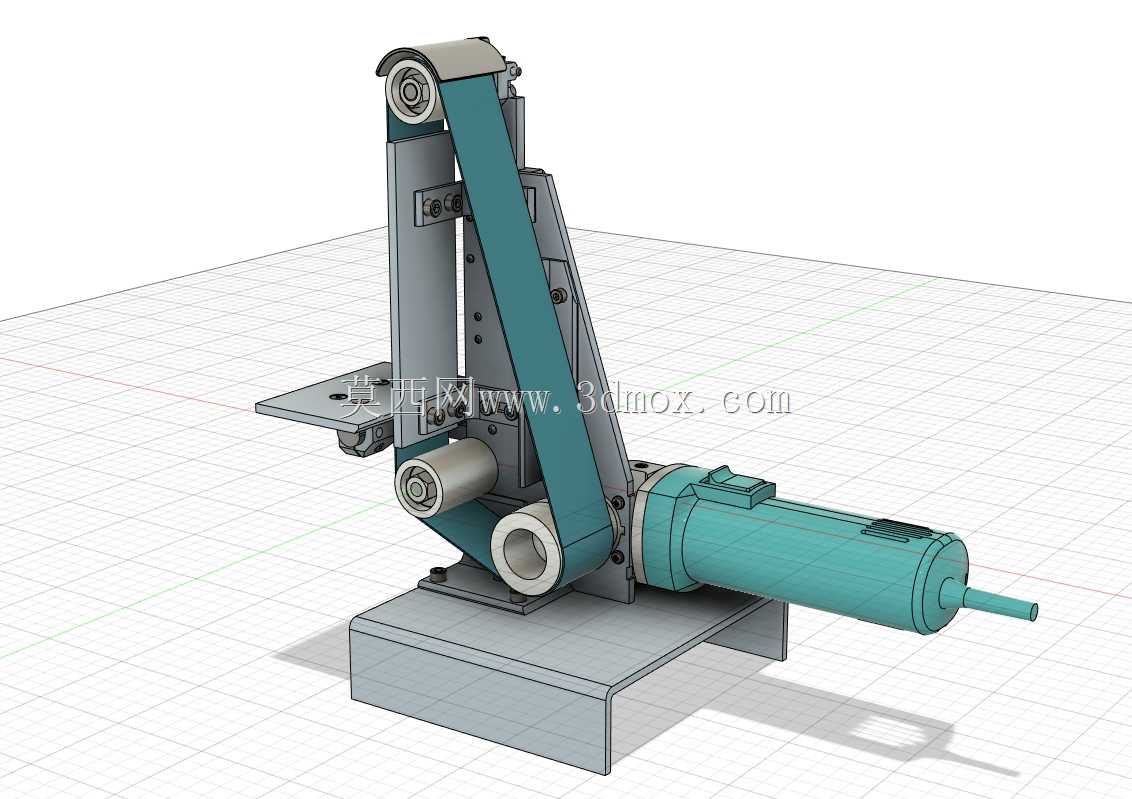

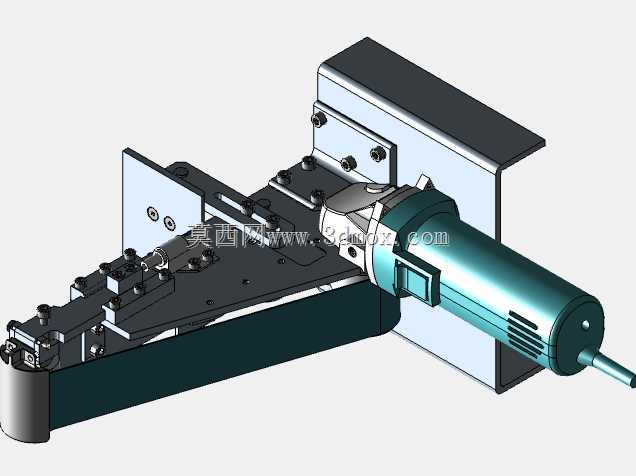

　　这款由常规手持角磨机作为动力源改装的立式砂带打磨设备，主要面向小型机加工工位、五金维修作坊、个人DIY加工场景使用，可替代传统手持角磨机完成平面磨削、毛刺去除、焊缝打磨、小型工件开刃、异形面修型等作业，相比手持打磨作业，立式固定结构能大幅降低操作人员的劳动强度，同时提升打磨精度与作业一致性。设备整体采用立式悬臂布局，底部为U型折弯钢板焊接底座，底座上预留多组螺栓安装孔，可直接固定在工作台面或专用支架上，避免打磨作业时的设备窜动，整体外形尺寸控制在50mm*710mm的边界范围内，占用工作台面空间极小，适合狭小工位布置。动力端直接适配常规100型角磨机的安装接口，通过定制的连接支架将角磨机刚性固定在底座侧方，

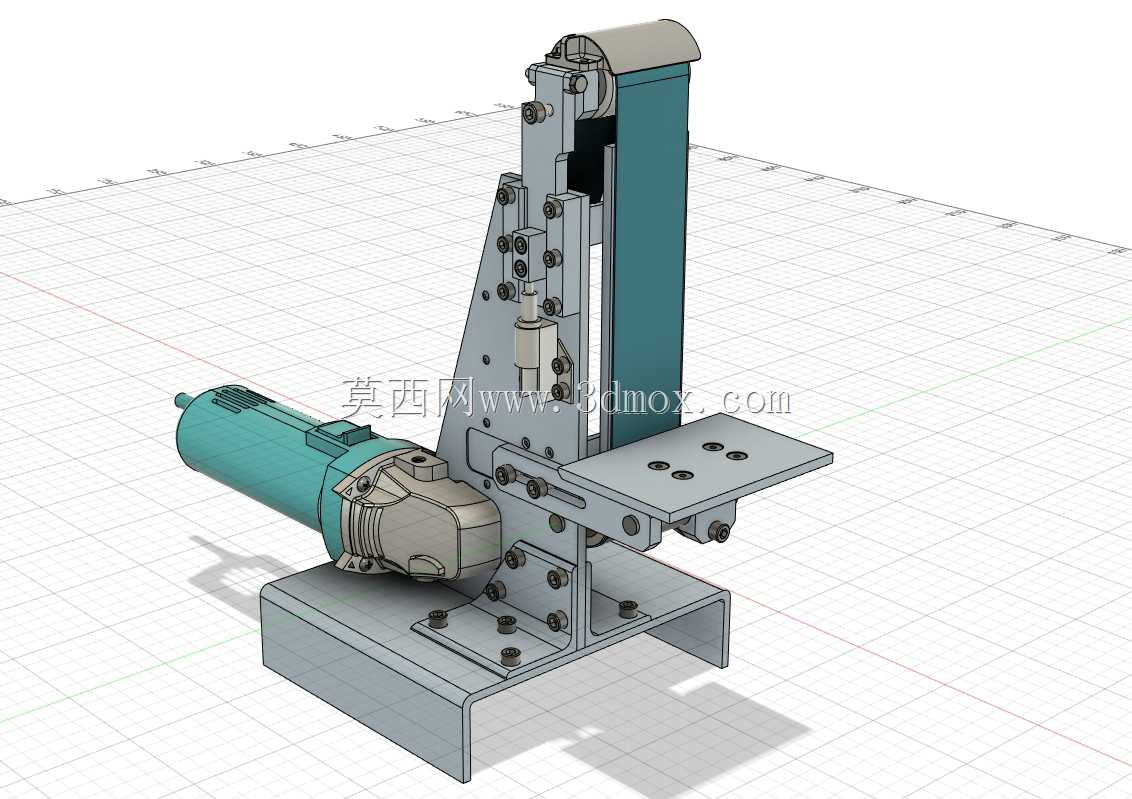

　　动力输出轴直接驱动主动砂带轮，省去了额外的传动结构，既降低了制造成本，也减少了传动环节的动力损耗，用户可直接利用手头现有角磨机完成组装，无需额外采购专用动力单元。砂带张紧机构设置在立式悬臂的上部，采用弹簧自动张紧结构配合调节螺栓，可快速完成不同规格砂带的更换与张紧度调整，张紧行程可适配周长在指定范围内的常规砂带，作业过程中弹簧可自动补偿砂带磨损带来的张紧力变化，避免砂带打滑或脱落。悬臂中部设置了可调节角度的工件托板，托板上开有条形调节槽，可根据打磨需求调整托板与砂带工作面的间距与角度，方便完成不同角度的平面打磨、端面磨削作业，托板采用加厚钢板制作，可承受打磨作业时的工件压力，不易出现变形。立式悬臂的机架部分采用多块钢板拼接而成，

　　通过螺栓连接组装，所有连接位置均设置了定位销孔，保证组装后的机架刚性，避免高速打磨时的机架共振，砂带背面设置了耐磨支撑板，打磨时可提供稳定的支撑力，避免砂带退让导致的打磨面不平整问题。设备的主动轮与从动轮均做了动平衡校正，高速运转时振动极小，可有效降低作业时的噪音，同时延长轴承与砂带的使用寿命，从动轮端设置了砂带跑偏调节机构，通过微调从动轮的轴向角度，可快速修正砂带运转时的跑偏问题，保证砂带始终在轮面中心位置运转。在实际使用场景中，这款设备可完成小型五金零件的去飞边、焊接件的焊缝打磨、刀具的开刃修磨、金属表面的除锈抛光、木质工件的表面打磨等多种作业，相比大型工业砂带机，其采购与制造成本极低，占用空间小，适合小批量加工、维修作业、个人手工制作等场景使用，结构上全部采用常规标准件与钢板加工件，加工难度低，普通机加工车间即可完成所有零部件的制作，组装调试流程简单，不需要专业的装配经验即可完成搭建。
